每日一族 I 导读
今天被一张图在圈里霸屏了，大家都是做BIM的，可以再含蓄点
服务的这个项目，幕墙设计有点小复杂，业主要求有点高！
原来了解过很多关于BIM在幕墙装饰中的相关应用，面对这个项目，还是要从长计议。比如：幕墙竖挺只能用轮廓表达，且轮廓草图不能有两个及以上的闭环，但是幕墙系统的龙骨都是空腔的该如何表达？嵌板明细表提供的规格，可以用来实际订购面板材料吗？面对幕墙收口该如何处理？......
更重要的是，本项目BIM一个重要的应用要对分项工程、分部位的进行材料分析！
昨天分享了点驳幕墙龙骨族创建及应用，今天分享幕墙嵌板族的创建及应用。鉴于本项目幕墙中很多位置设置了广告位，幕墙龙骨是不连续的。在此基础上对幕墙嵌板族进行了改良。
每日一族 I 一种幕墙嵌板—粘附框的玻璃嵌板
族样板：公制幕墙嵌板
族类别：建筑—幕墙嵌板

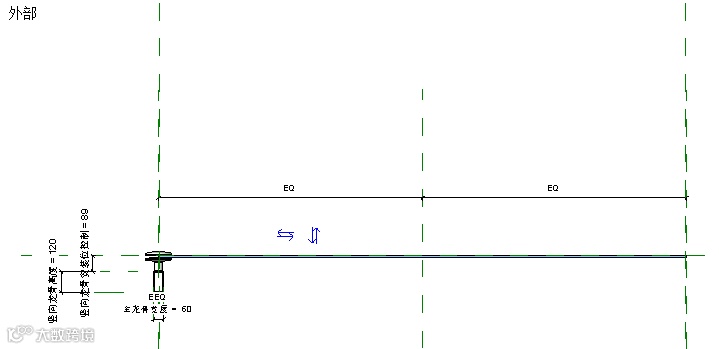

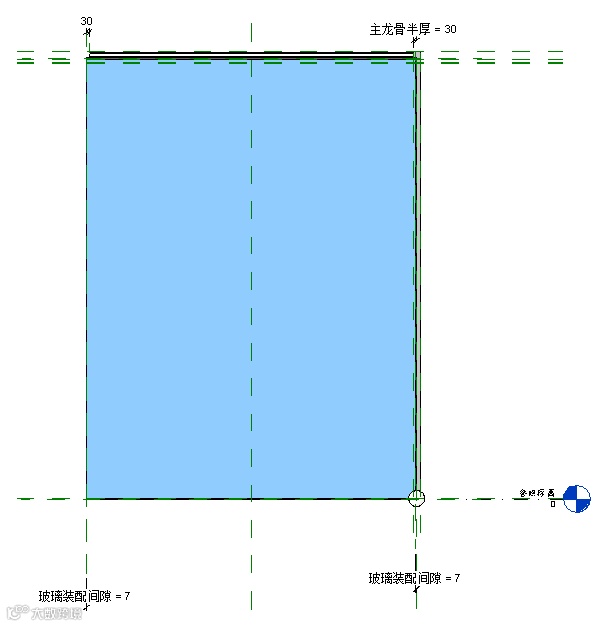

族：参照标高楼层平面视图
族：内部立面视图
族：外部立面视图
族：右立面视图

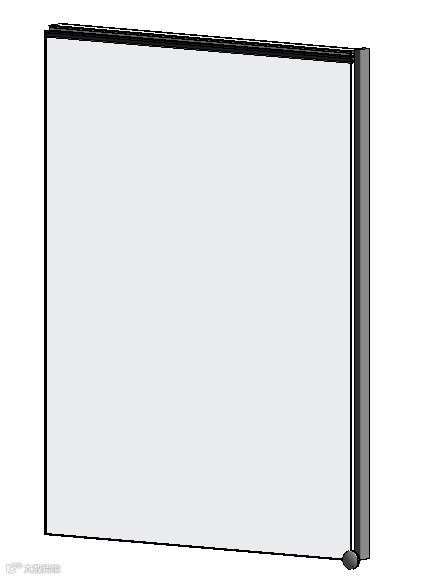

族：三维视图
每日一族 I 族参数

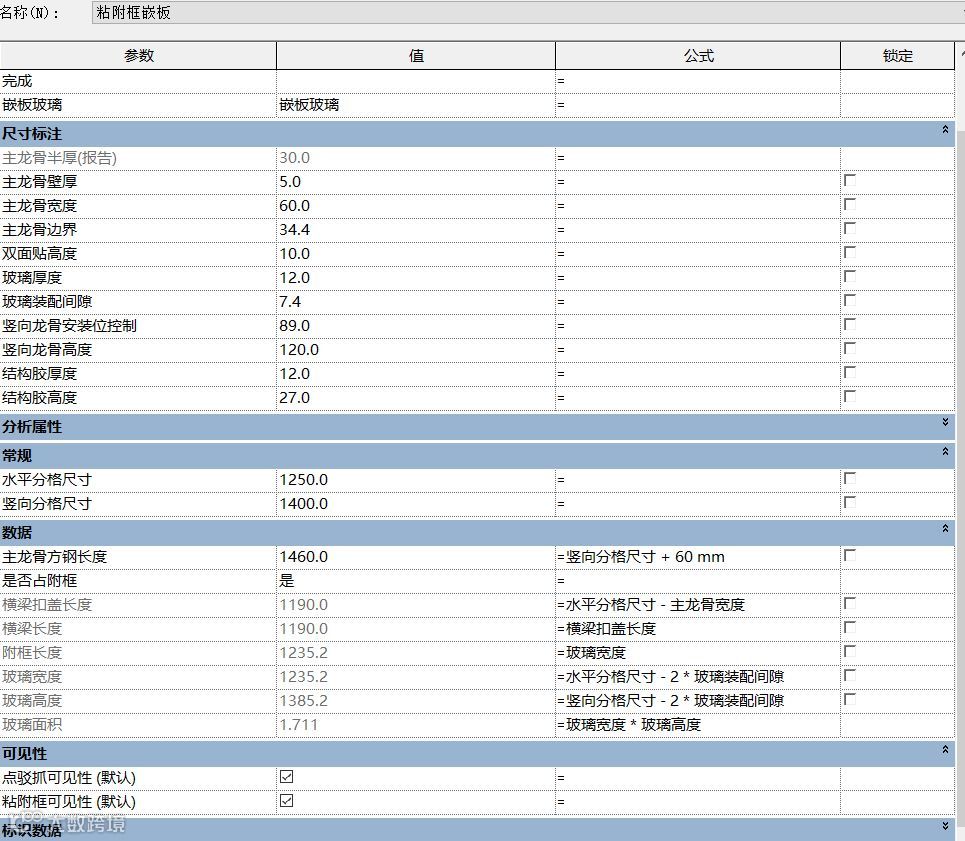

族：参数列表
本族的特点就是在参数设置。
1、因为幕墙嵌板在明细表统计时仅提供宽度、高度和面积；且无法直接提取竖向和横向分格标注尺寸信息。鉴于导读中所述的原因，很多构件或零件必须集成在幕墙嵌板族中，这些材料信息无法直接和分格尺寸关联。本族采用的方法就是设置共享类型参数（水平分格尺寸、竖向分格尺寸），在项目中对类型进行编辑，根据幕墙系统分格，给该参数赋值。
2、仍然采用单元板块划分的方式，将成片幕墙进行标准单元划分，就标准单元之间共享的构件或者两件设置可见性参数进行控制。比如本族中的点驳抓设置了可见性的实例参数。在项目中根据实际进行勾选。
3、为表达构造所需要，设置其他可见性参数。
每日一族 I 族测试

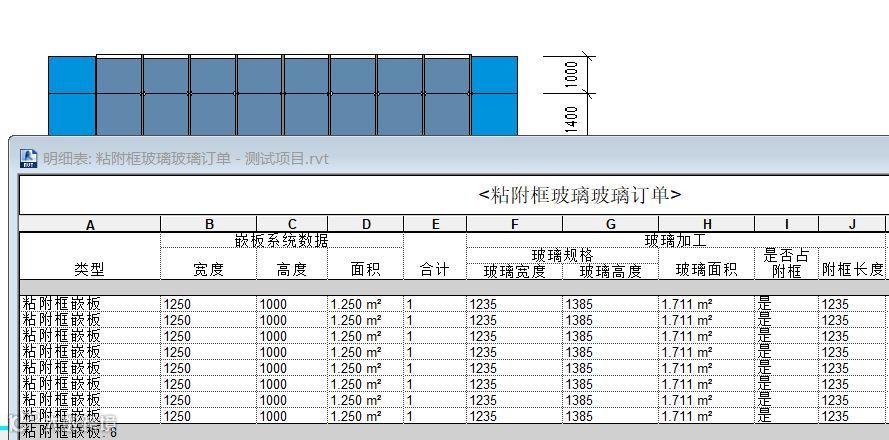

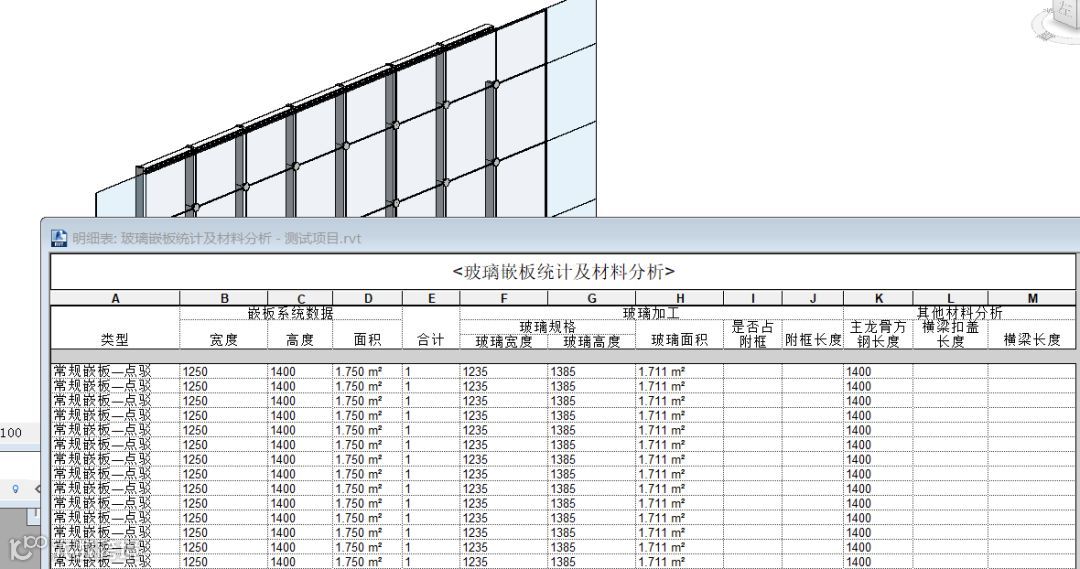

载入项目自动适应幕墙网格分格，形成嵌板实体。明细表并统计出所需要提取的相关数据。
大家注意到两个面积的不同。一个是系统嵌板的面积（系统自动统计），一个是经过族参数加工的数据（用于面板订购）。两个数值的不同就是在于面板之间的装配间隙（耐候密封胶）嵌板系统面积含有胶缝面积。
也就是说，用系统提供的数据不经过加工处理，是不能用来进行采购生产的。

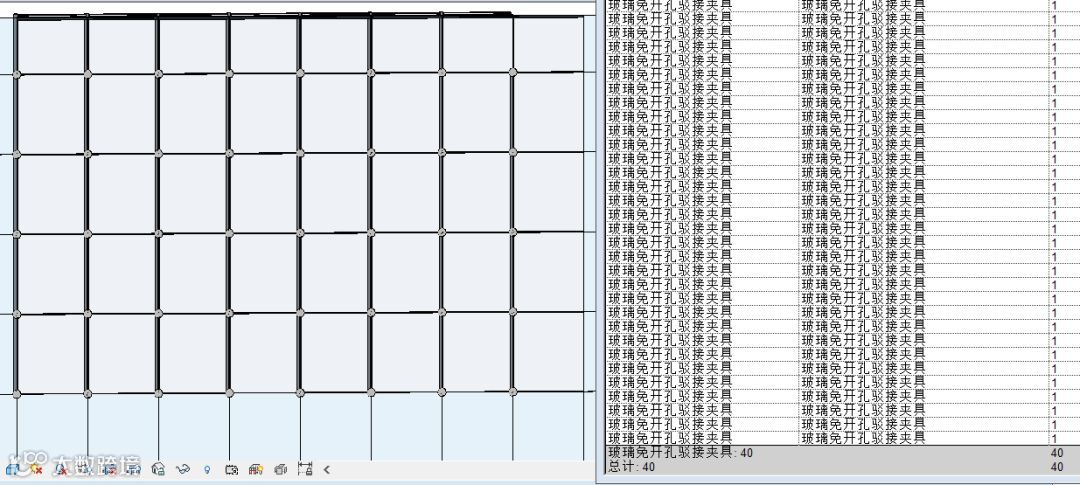

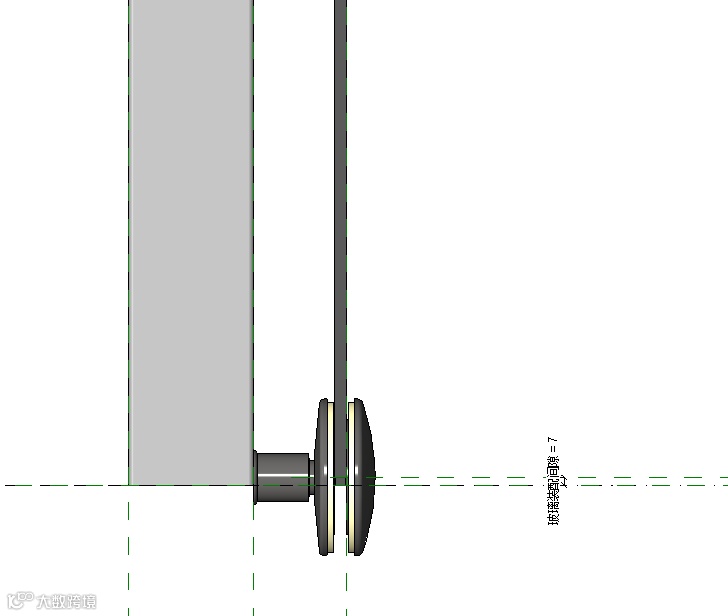

通过可见性设置，既保证了项目效果，同时确保了构件数量的准确性。值得注意的是，本族的点驳抓是嵌套族，并设置了共享。
这就是我们为什么不用系统竖挺，而在嵌板中对其进行详细表达的原因了！

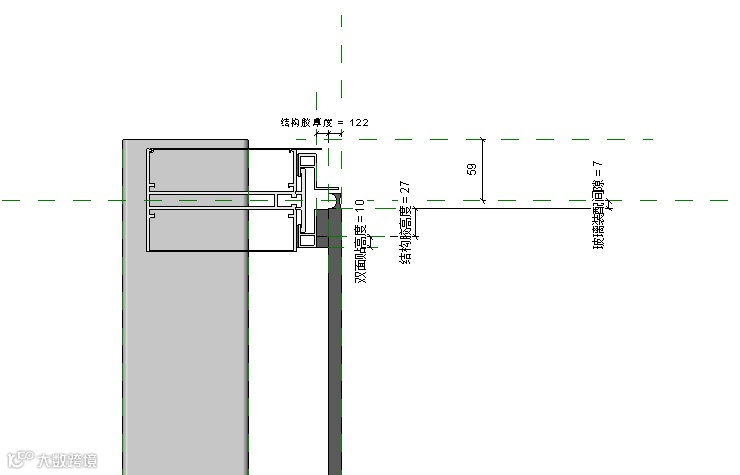

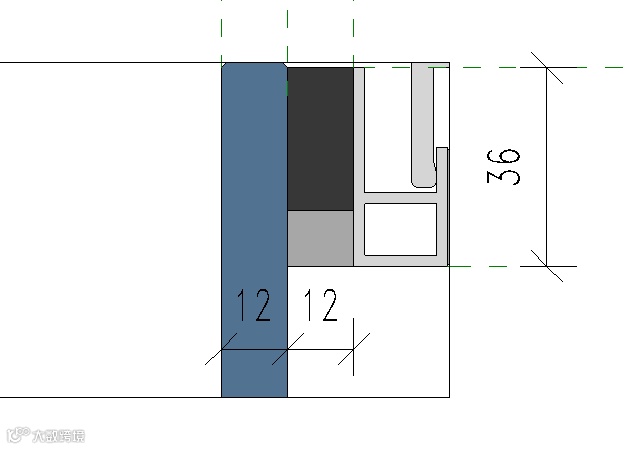

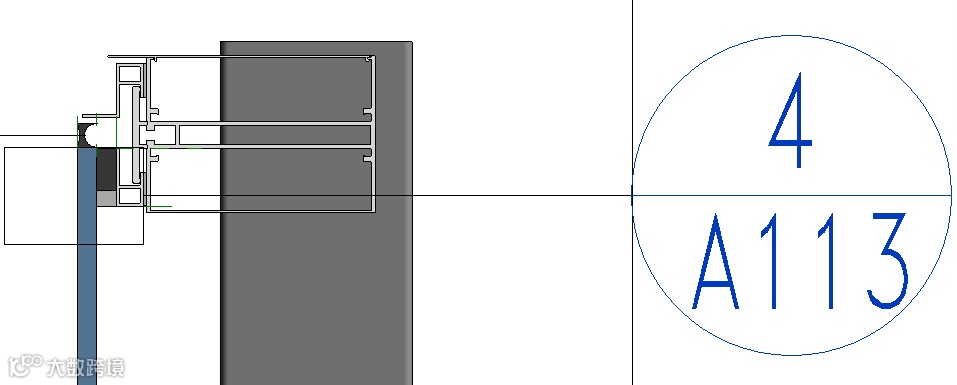

本测试项目填充的嵌板有8块玻璃需要粘附框。粘附框技术要求如下图所示：

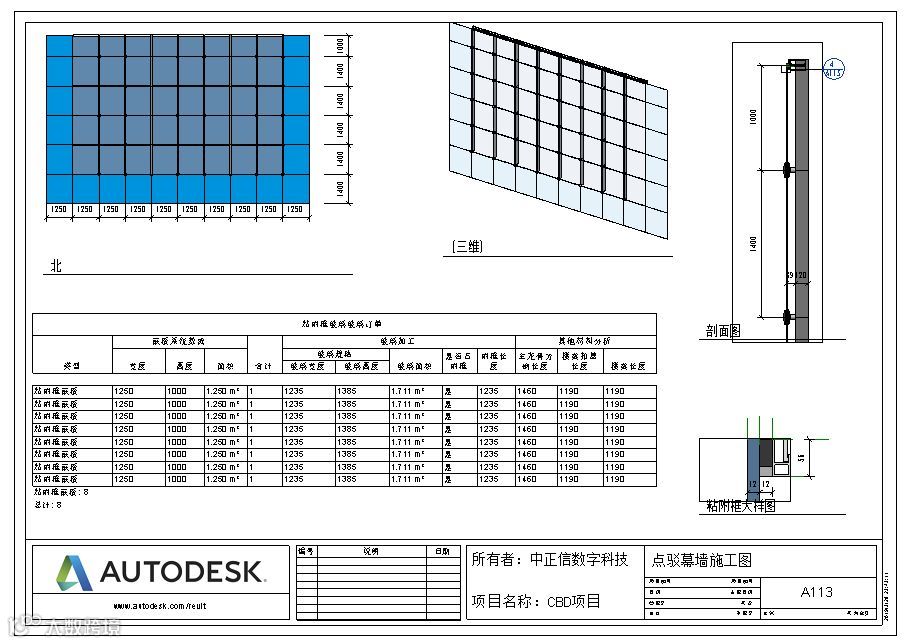

就这个简单的测试项目，出一份图纸
本图（北）中浅蓝色的部分为自建幕墙嵌板族，深蓝色部分为系统嵌板。
很遗憾，短短的视频，平台迟迟不能转码、审核、就位。所以就不能分享测试视频了!
别考虑BIM能干嘛！多干就是了！
