幕墙设计中常出现使用铝板完全包封的雨棚。创建该构件的方法很多，小编对基于线的常规模型样板是情有独钟，这个还是采用该样板加深一下基于线的常规模型创建的方法。
每日一族 I 一种铝板包封的雨棚
族样板：基于线的公制常规
族类别：建筑—公制常规

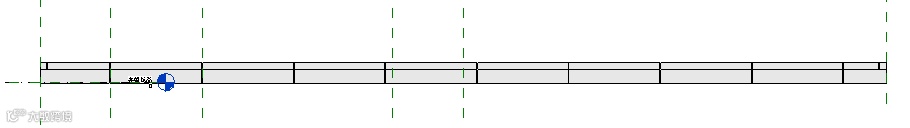

族：参照标高楼层平面视图

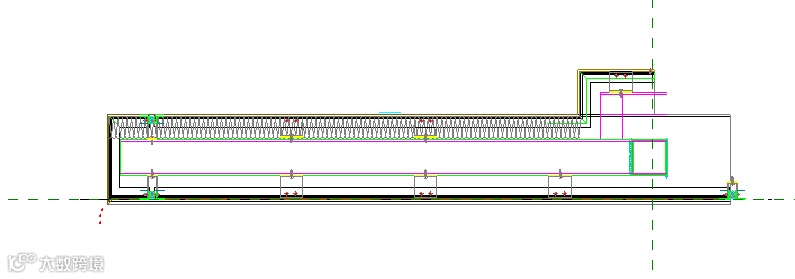

族：参照标高楼层平面视图（嵌套了该项目平面详图）

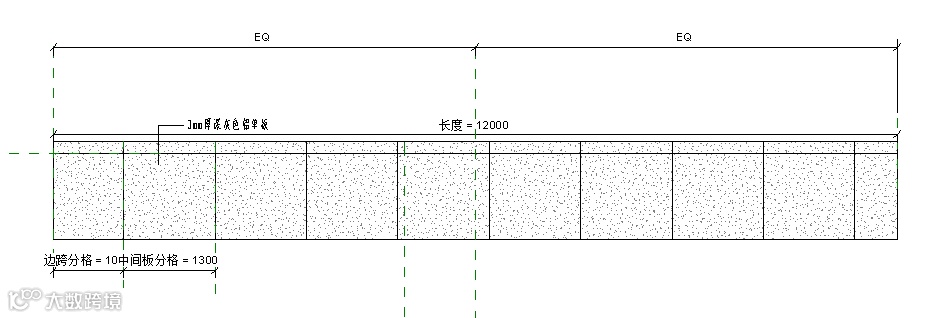

族：前立面视图

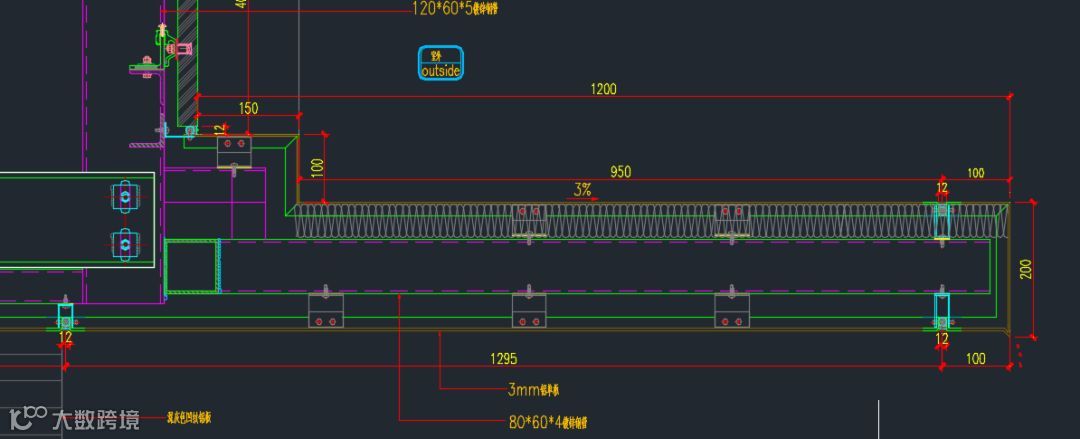

族：右立面视图（嵌套了剖面详图）

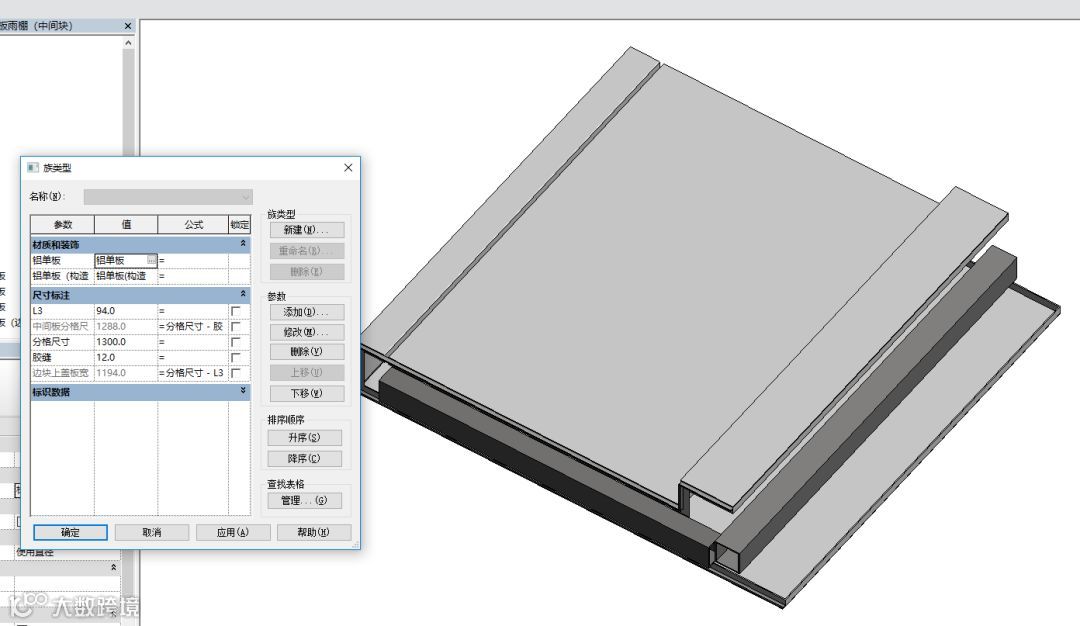

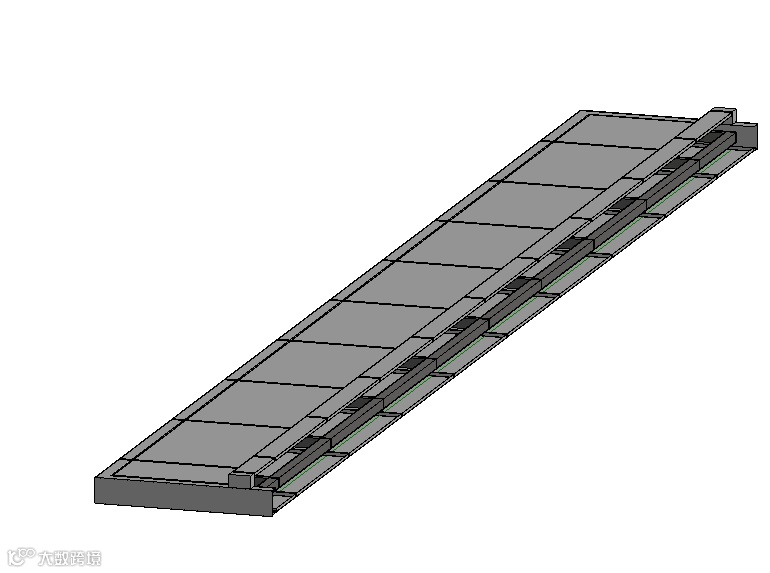

族：族三维视图
每日一族 I 族参数

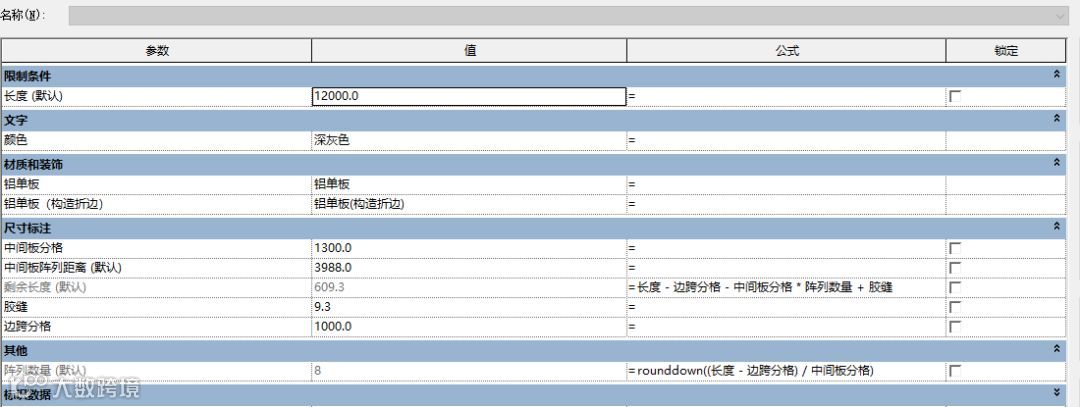

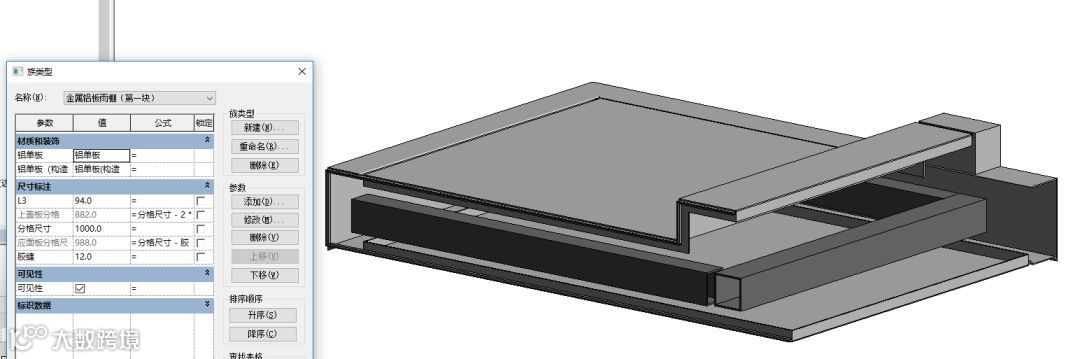

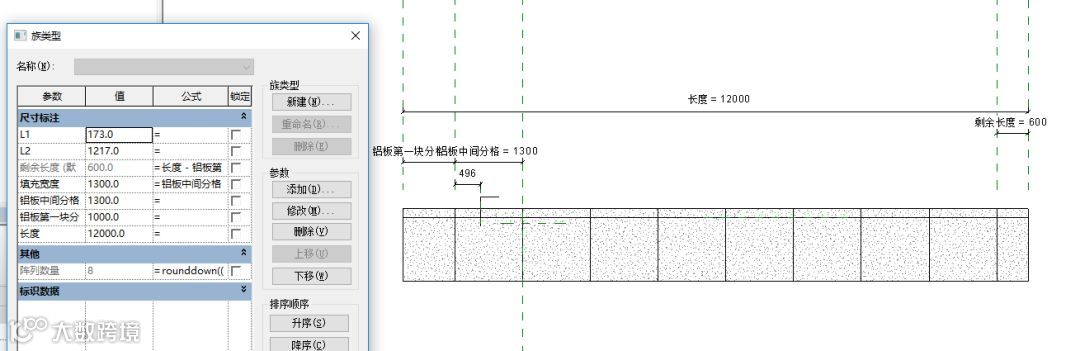

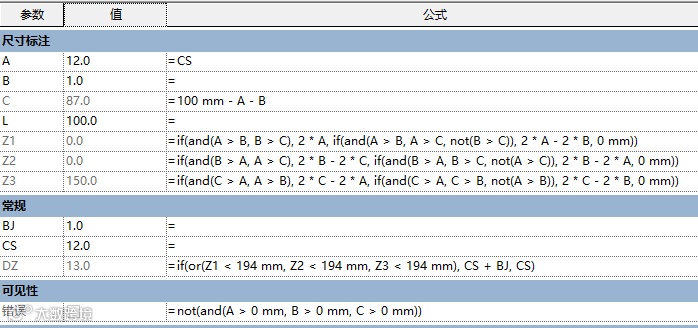

族：参数列表
本族为多重嵌套族，基于线的样板中，仅仅是提供了族嵌套组装环境及关键类型参数设置，确保在项目中能发挥基于线的模型的功能。 主要由如下建筑步骤：

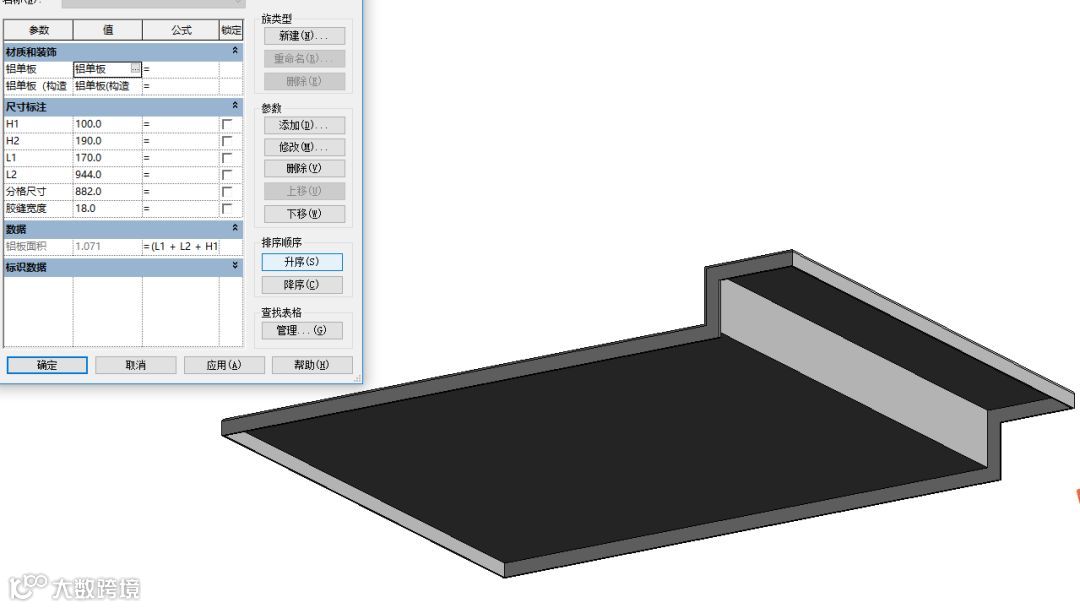

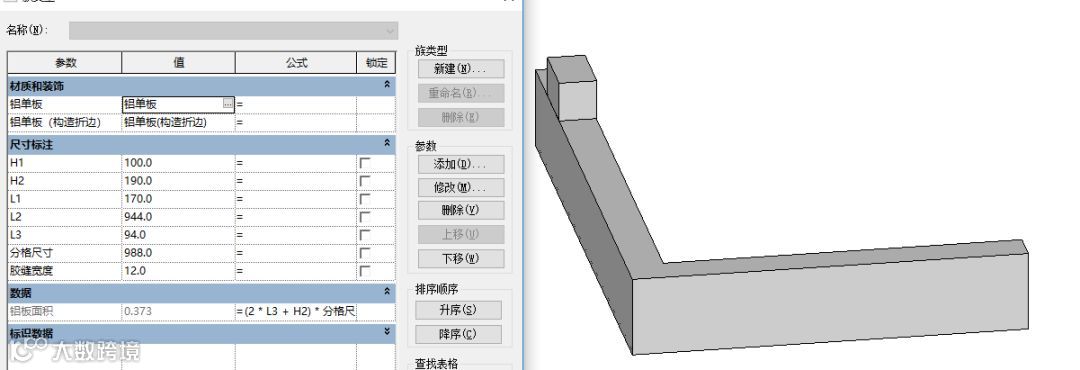

1、基于同一项目坐标分别通过拉伸创建包封该雨棚的上盖板、前脸板及吊顶板的常规模型。铝板折边采用拾取三维边放样进行创建，并单独设置材质，以便后期通过材质提取的方法统计铝板面积。
2、雨棚两侧侧面需要封口，需要通过放样单独创建封口铝板常规模型族。
3、利用常规模型样板环境将以上铝板面板进行组装，并通过放样和拉伸创建密封胶缝。同时放置方钢龙骨。方钢龙骨建议直接载入结构框架，选择合适的矩形管规格。放置龙骨的目的，也是为了后期统计龙骨材料材料用量。
这是边跨单元， 还需要创建一个中间标准跨单元分格。
4、以上创建完成之后，在基于线的公制常规环境中进行单元组装。在这里最关键的是参数关联。相关截图已在前面分享。
5、为了做好后期“出图”适当嵌套详图项目。为确保详图项目与构建关联，也采用了基于线的创建思路：边跨—标准跨—阵列—剩余跨。
而剖面详图，直接载入CAD，并将模型立面视图设置遮罩。
每日一族 I 族测试
请看视频吧！重点在于通过该族即可通过划线和拾取线创建了模型，并可以再相关视图内，自动生成详图。
