每日一族 I 导读
基坑支护，是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施。——《建筑基坑支护技术规程》（JGJ120-2012）

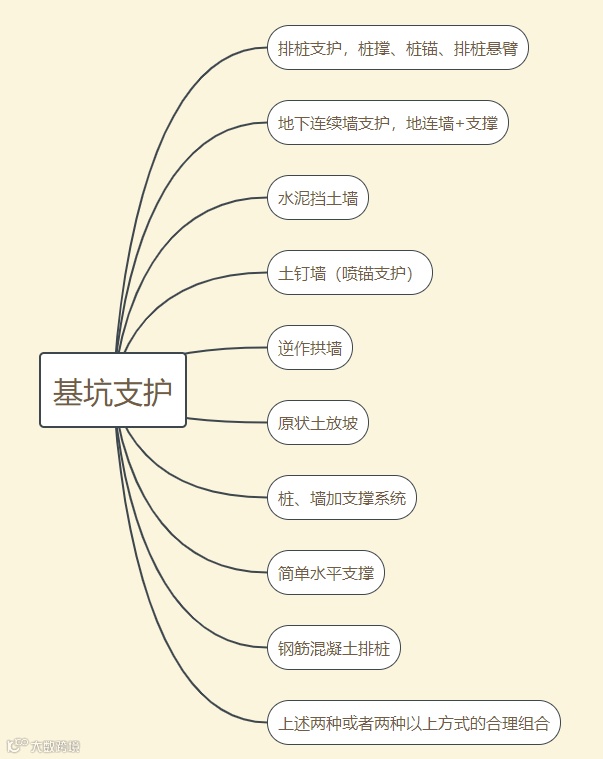

地下水控制也属于基坑支护的一部分，地下水控制方法可分为集水明排、降水、截水和回灌等形式单独或组合使用。 基坑支护形式主要有如下几种：
在具体项目中应根据水文地质条件，选择相应的支护结构。
服务的项目由于地处山地，为坡地建筑，地下室沿着山体呈阶梯式修建，分层较多且 标高变化较大。项目山体需要保留，并对外开放，增加了基坑边坡支护的设计难度，因此，本项目几乎涉及到了全部的基坑支护形式。
今天给大家分享其中的一种。
日一族 I 一种灌注桩垂直支护
族样板：公制结构框架与支撑
尽管采用基于面的公制常规，仍采用了基于线的公制常规的建模思路。
族类别：结构—结构框架

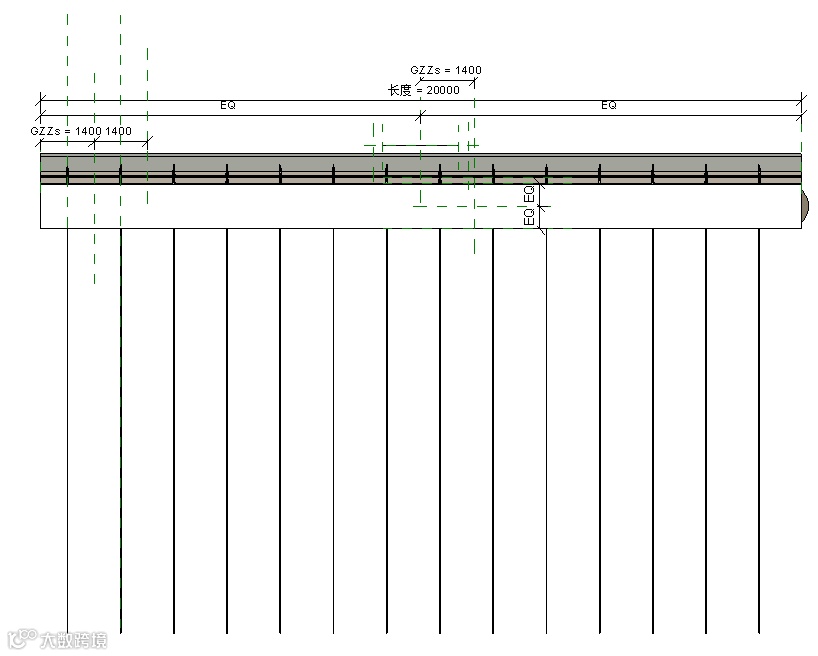

族：现状标高楼层平面视图

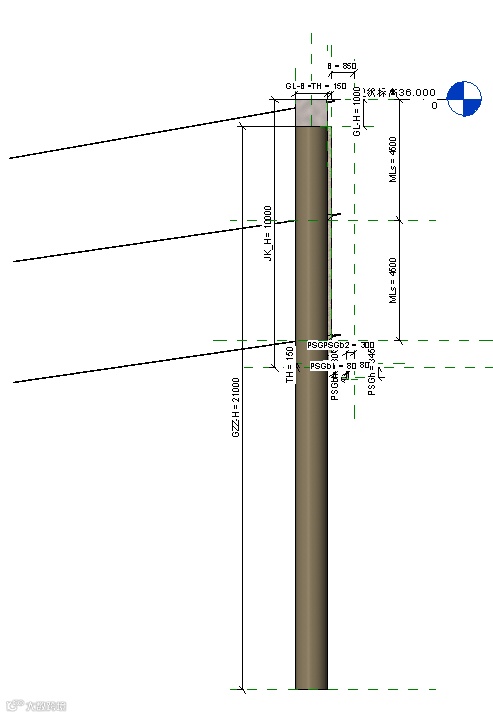

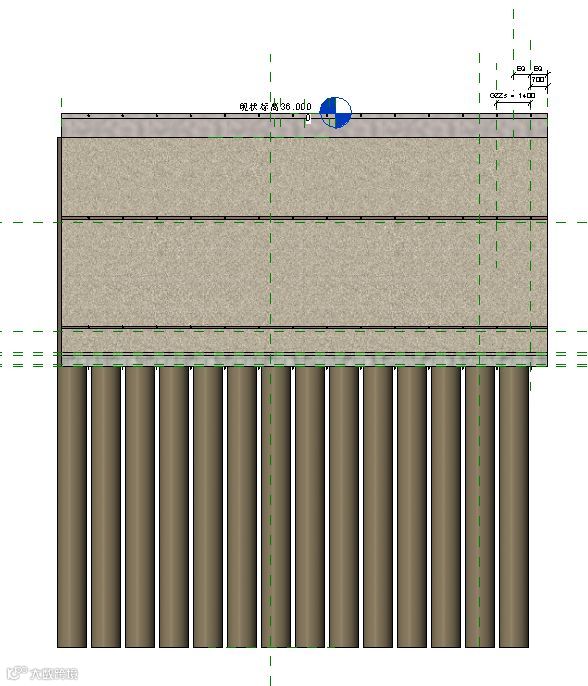

族：前立面视图

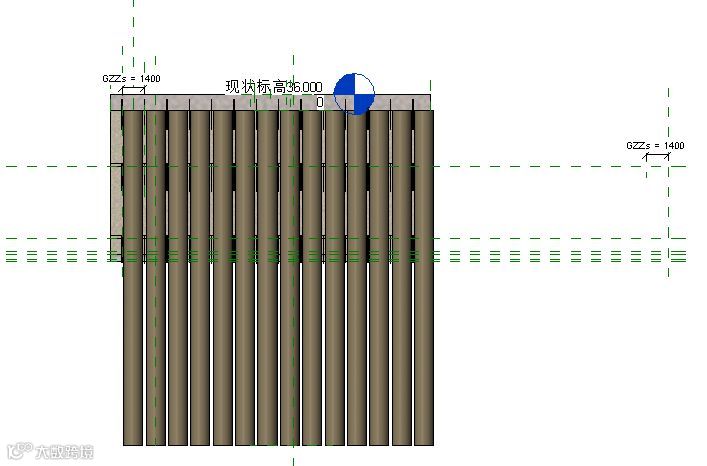

族：右立面视图
族：后立面视图

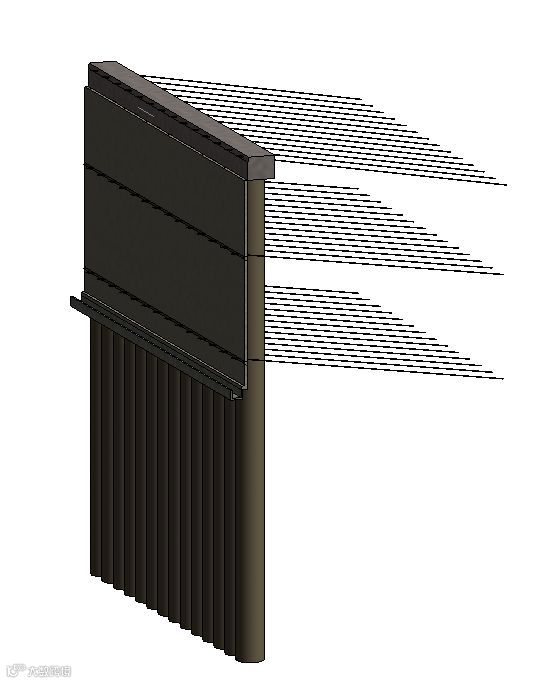

族：三维视图
本族嵌套的常规模型有灌注桩、钢绞线、锚梁等，按实际应用，排水沟也应为嵌套族。

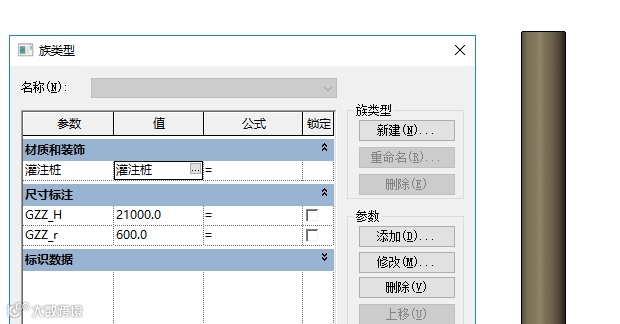

1、灌注桩为公制常规模型—拉伸

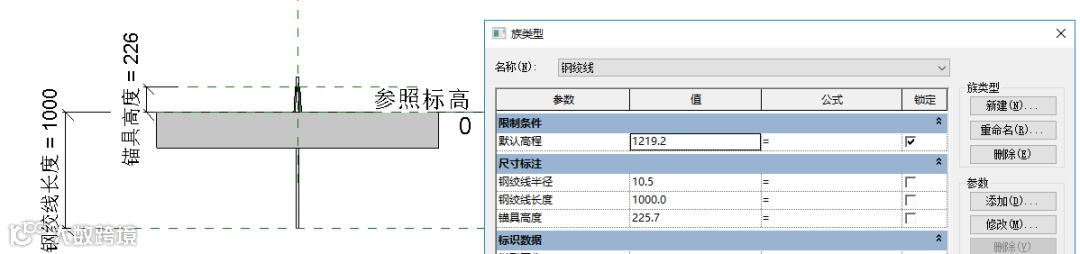

2、钢绞线为基于面的公制常规—拉伸
3、锚梁为公制常规模型—拉伸
每日一族 I 族参数

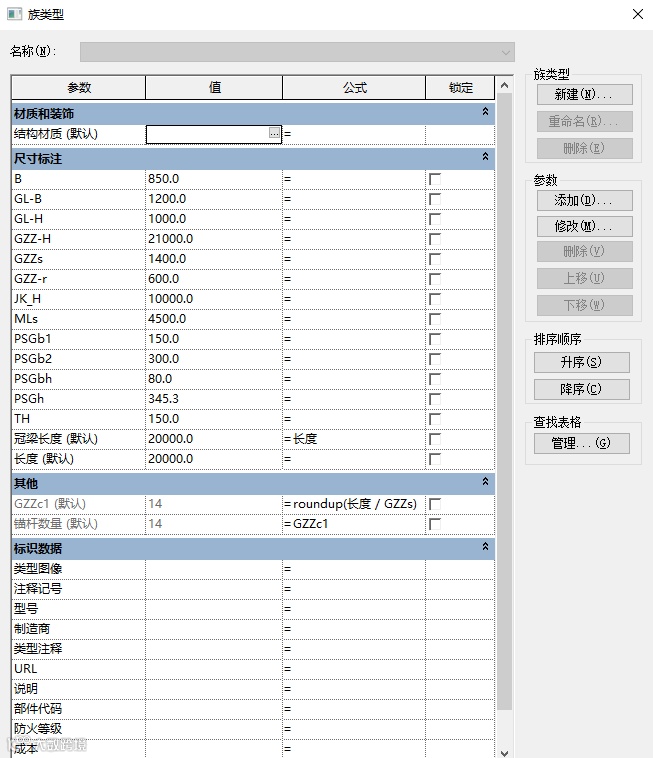

族：族参数列表
本族应用了族嵌套，嵌套族相关参数关联到母族。大家可能注意到材质参数是不足以区分各个嵌套族或者形体的真实材质，很大程度上是建族者的懒惰，未将嵌套族材质关联到母族，或者，未对母族单独的形体进行材质区分。如此，将在后期应用中，还需要进行深化。

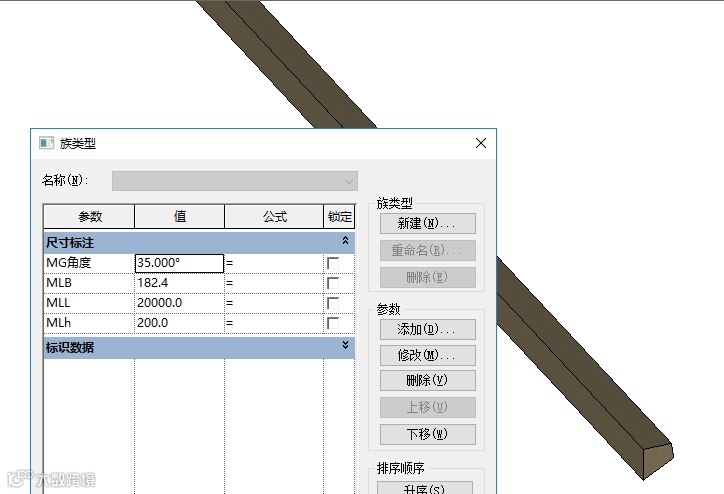

族：嵌套族参数列表
就嵌套族参数与母族关联，我们计划采用专题详细给大家介绍一下，敬请关注。
每日一族 I 族测试
公制结构框架和支撑族样板具有基于线的公制常规的特点，还能实现框架的自动剪切，一定程度上，是建连续构件族的首选。还需充分研究该族样板的特性，为更好的应用该族样板打好基础。

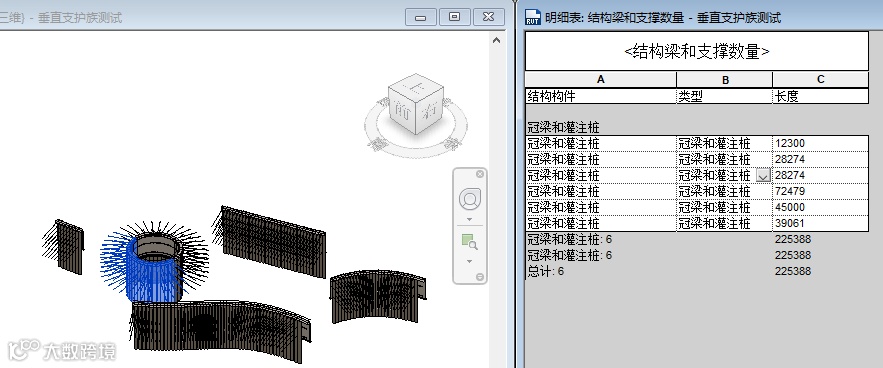

族测试
项目测试应用

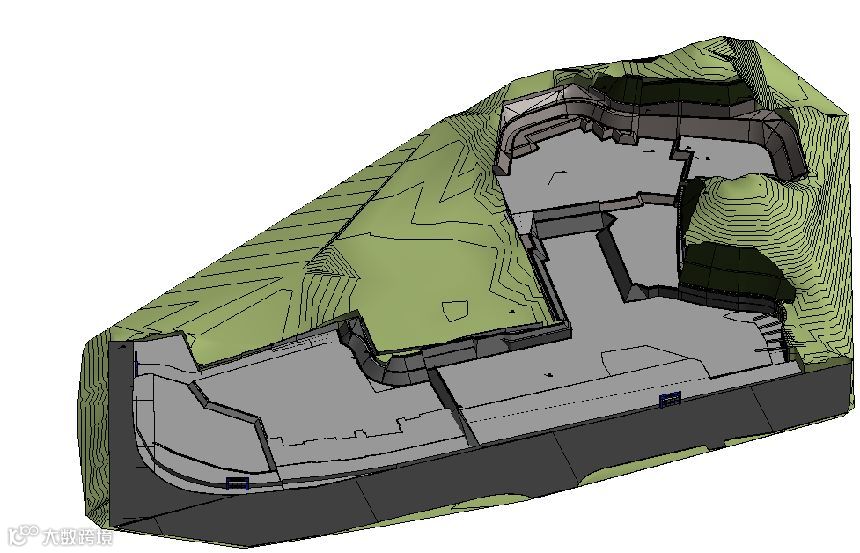

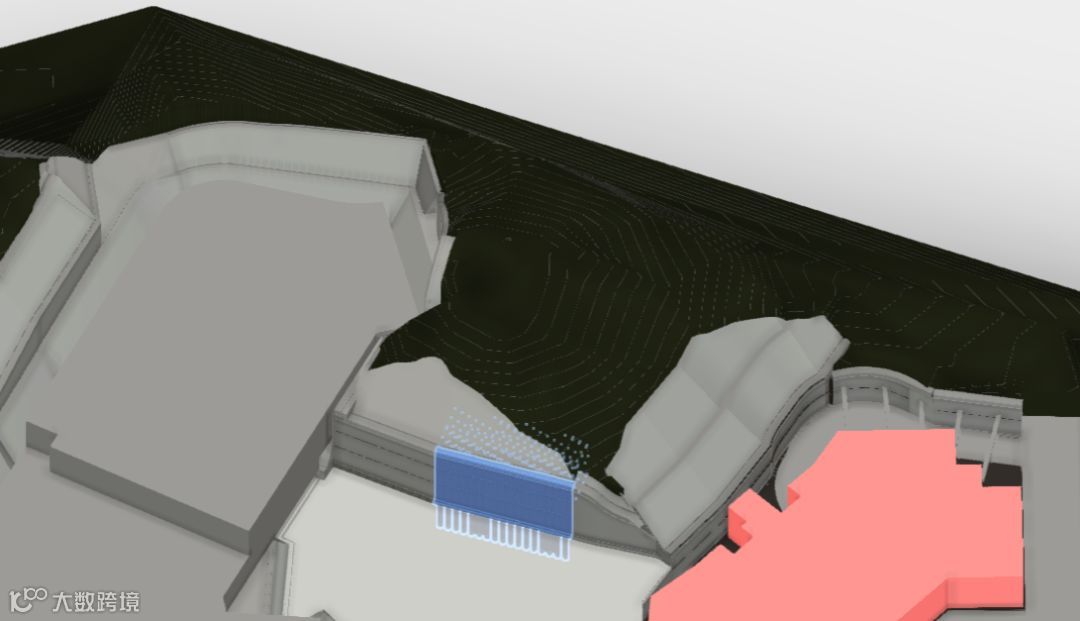

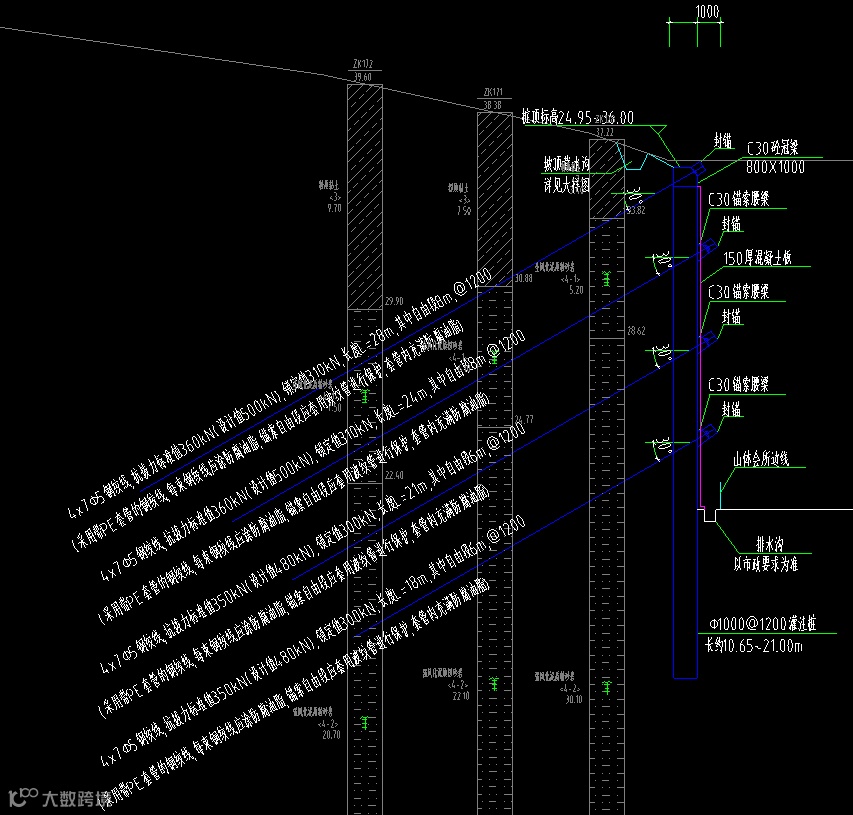

具体项目中族应用
