      上个专题提到头昂昂嘴尺寸未明确，现通过《清代营造则例图版》中斗拱分件中找到昂的规格尺寸，特做如下补遗：

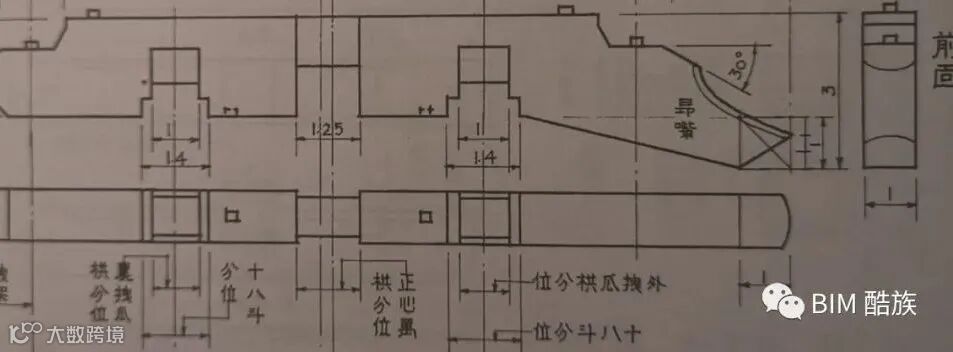

图1：《清代营造则例图版》中昂的做法

图2：《清代营造则例图版》中拱头昂嘴做法

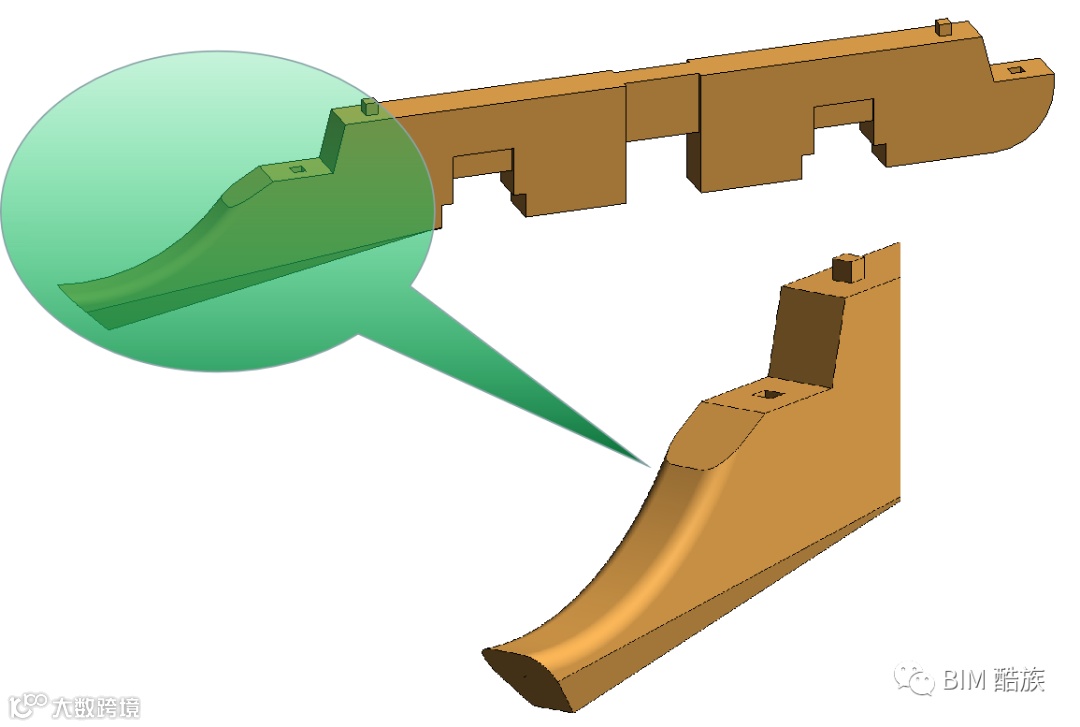

图3：昂及昂嘴三维视图

图4：昂

   七踩重昂平身科斗拱第四层有五个拱件，九个斗件，和一个斗拱附属件-正心枋。从平面布置图来看，各拱斗件如下图所示：

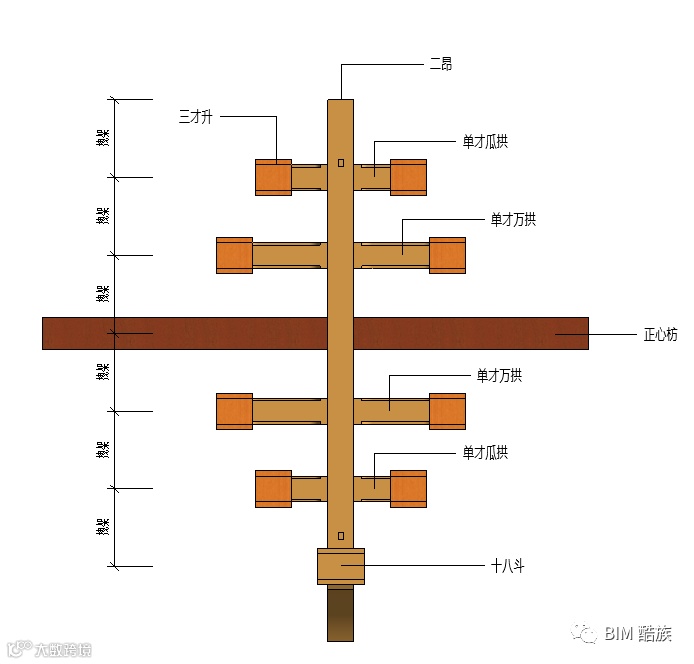

图5：七踩重昂平身科第四层斗拱件品平面布置

   1、正心枋：它既不是斗件也不是拱件，被列入斗拱的附属件。《清式营造算例》第一章”斗拱大木大式做法“第四节”斗拱中介绍【正心枋】长按面阔，高按一踩，厚按一个半口数。其层数，自斗口二踩以上用，再至撑木头上皮，每一踩得一层。

     然则在《清式营造则例各件权衡尺寸表》中给出的正心枋，宽为1.25斗口，高为2斗口。本攒七踩重昂平身科斗拱，我们采用该尺寸。

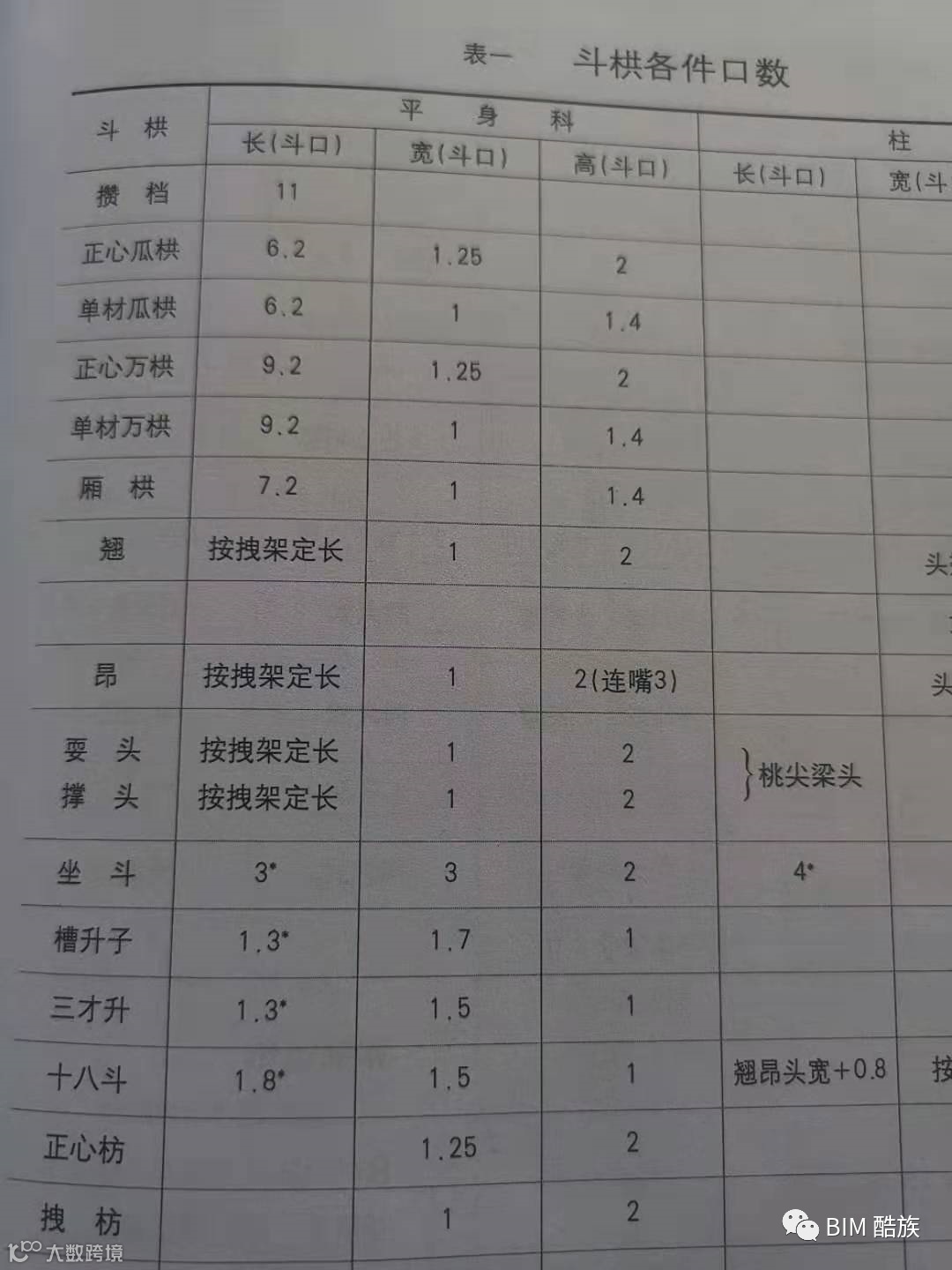

图5：各件权衡尺寸表关于正心枋尺寸

2、单才万拱。该层单才瓜拱与第三层相同，不再介绍。清式单才万拱源自宋式斗拱的慢拱。清式的单才万拱为九点二斗口长。在装配状态中它和正心万拱的长度是相等的，均为9.2斗口。其于正心万拱的宽及高见图5表中所示尺寸。

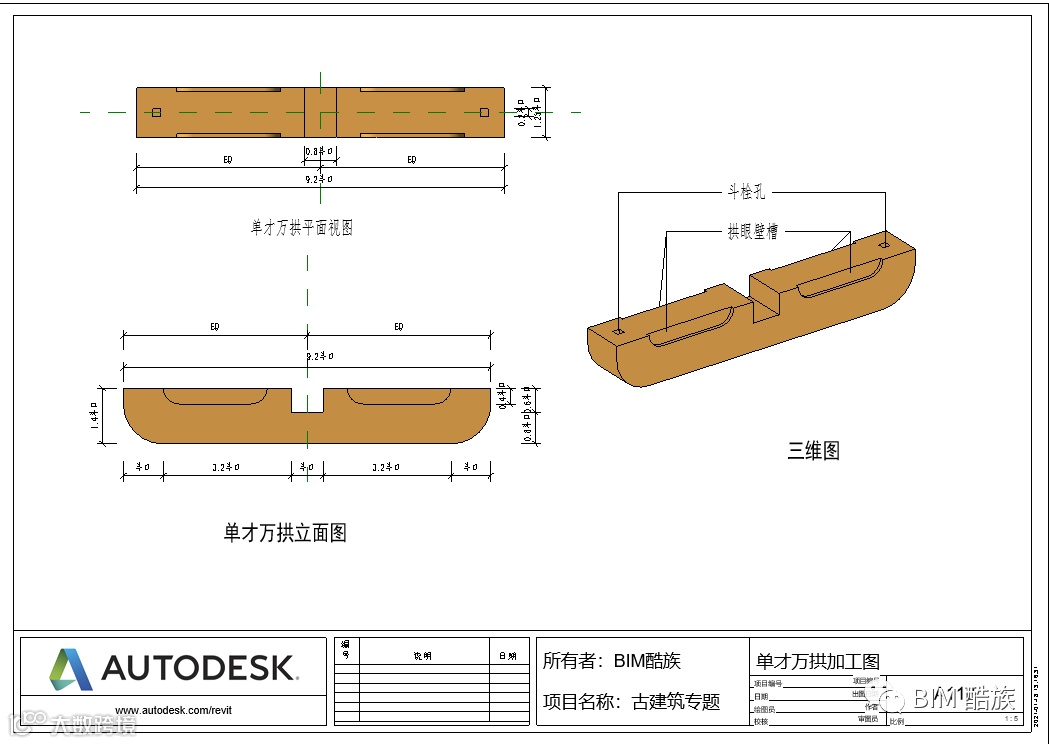

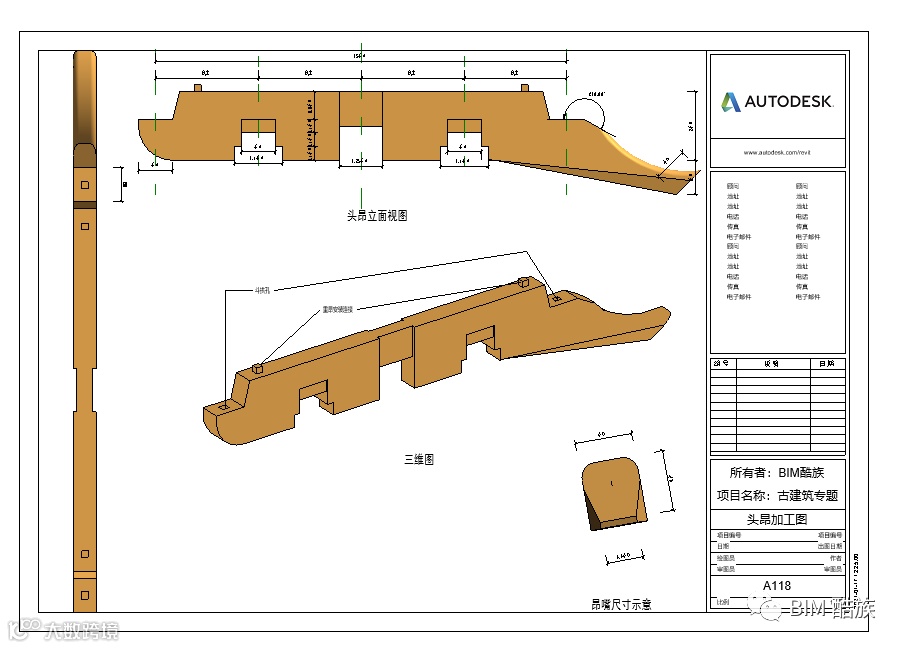

图6：单才万拱加工图

3、二昂：二昂由于比头昂高了一层，所以里外又个多了一个出跳。身子长了，刻口多了俩，昂嘴形状与头昂相同。

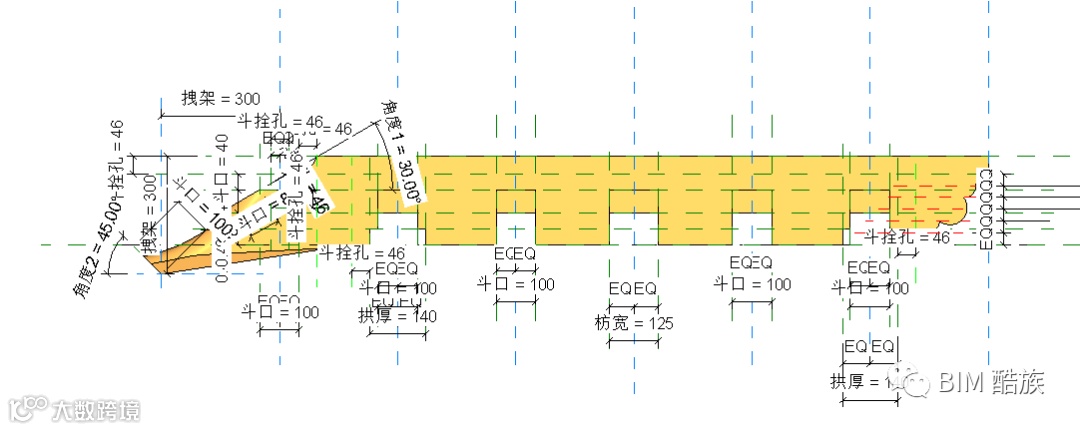

图6：二昂族编辑环境立面视图

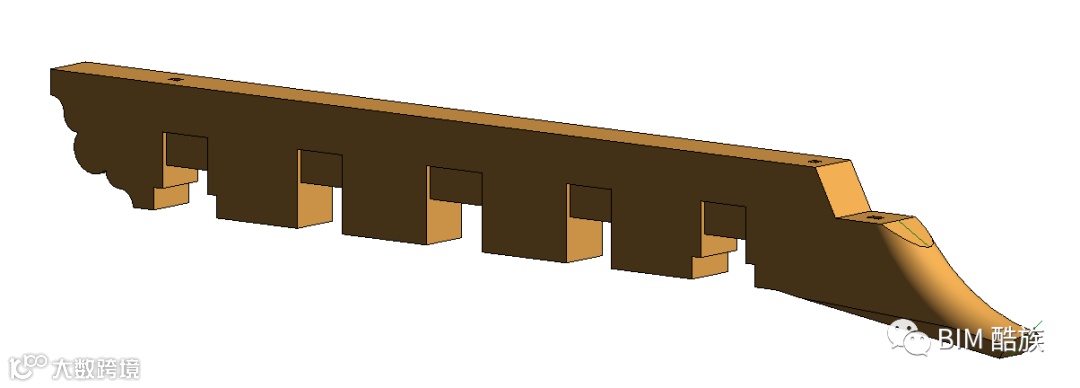

图7：二昂族编辑环境三维视图

       本层构件族制作时注意如下事宜：

        1、头昂和二昂具有相同的昂嘴，在空心剪切多采用放样方法，捕捉三维边，在编辑放样轮廓时要注意轮廓与参照的对齐锁定。

        2、二昂内侧端为菊花头，读者可以研究一下这个拉伸轮廓操作该如何编辑。

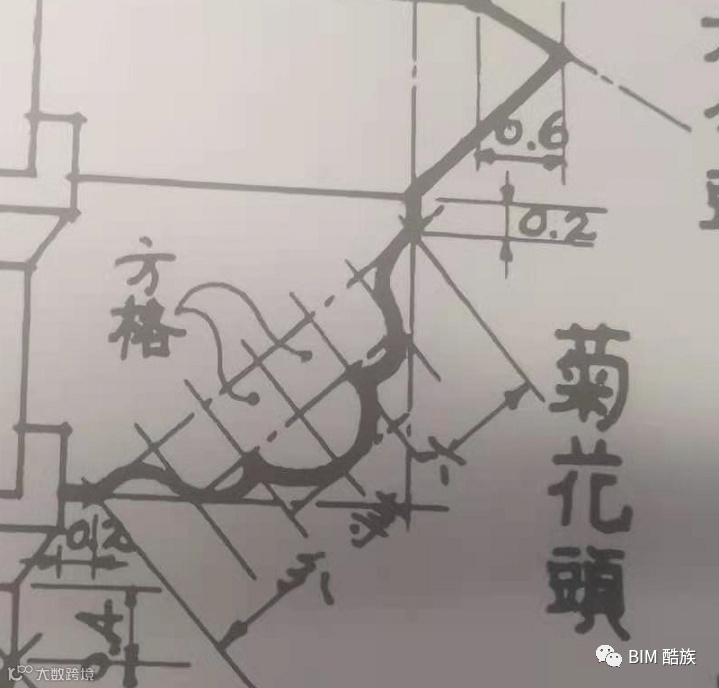

图8：二昂内侧端头

  本层拱件提供”单才万拱”族的下载，供大家参考学习。点击此处可直接下载。

单才万拱.rfa

头昂.rfa

  本层是由4个拱件和7个斗件。

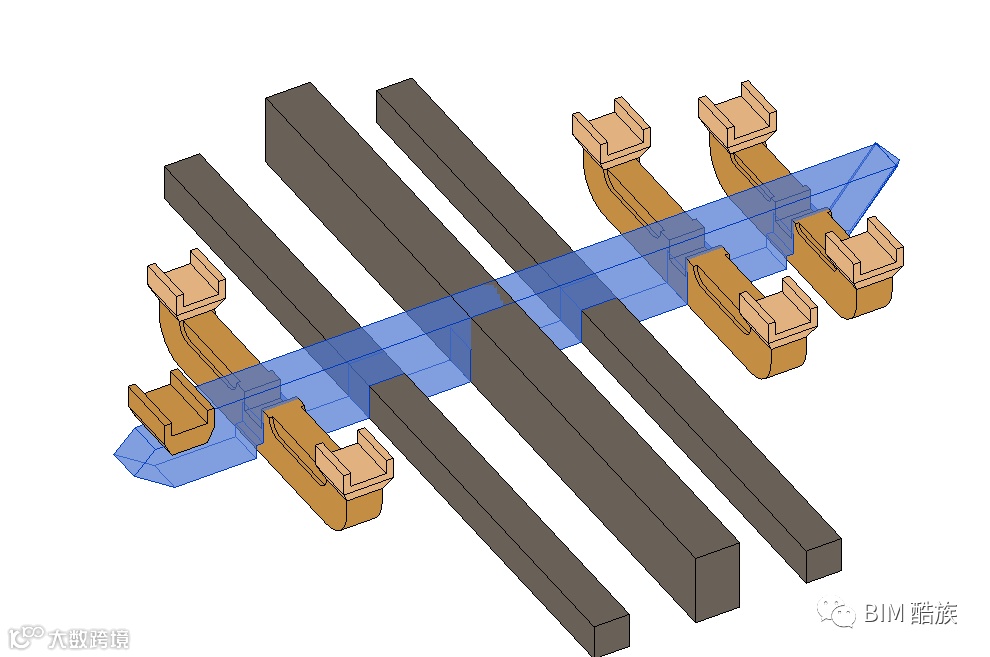

图9：七踩重昂平身科斗拱第五层三维示意图
