每日一族 I 导读
今天搞一个“不太着调的族”！用族解决一个数学求面积的问题。
有这么一道题，直角三角形以直角顶点为圆心，旋转90度后，求直角三角形斜边扫略的面积。不实际画一下，还真没有想到会“挺麻烦”！

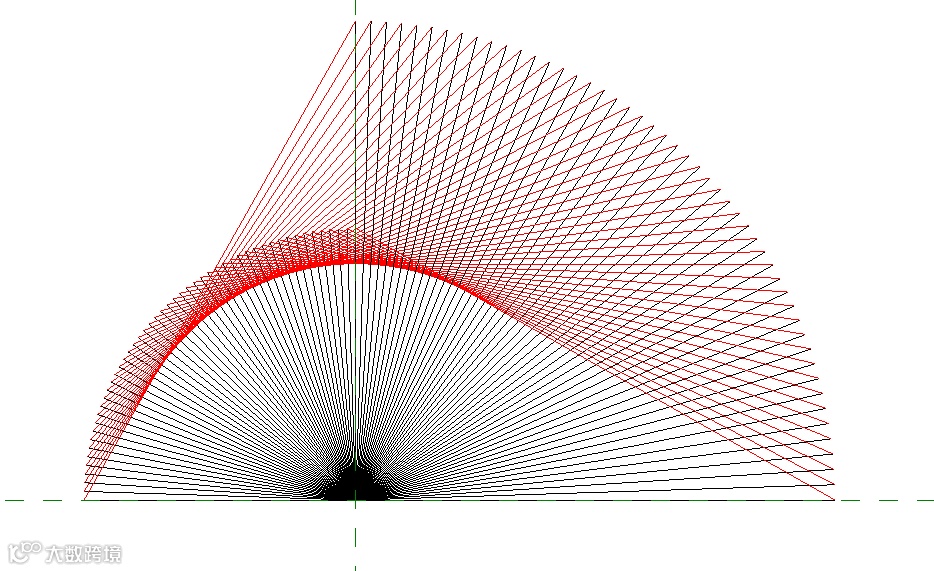

以上，是我们创建了一个直角三角形，并对其进行了阵列，红色线即为斜边，可以清楚的看到斜边扫略的区域，似乎比较复杂。如何求得斜边扫略的面积。我们尝试用族的方法，“提取”出来。
每日一族 I 一种通过材质提取计算面积的族
族样板：公制常规模型
族类别：随意设置，这个只与统计明细表过滤器选择有关。

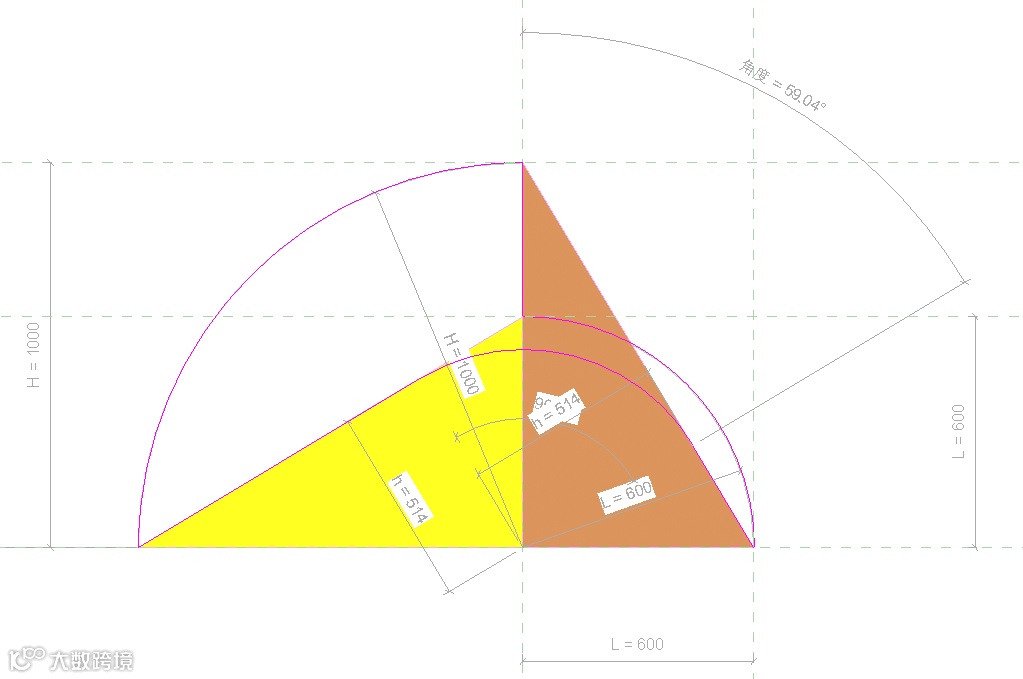

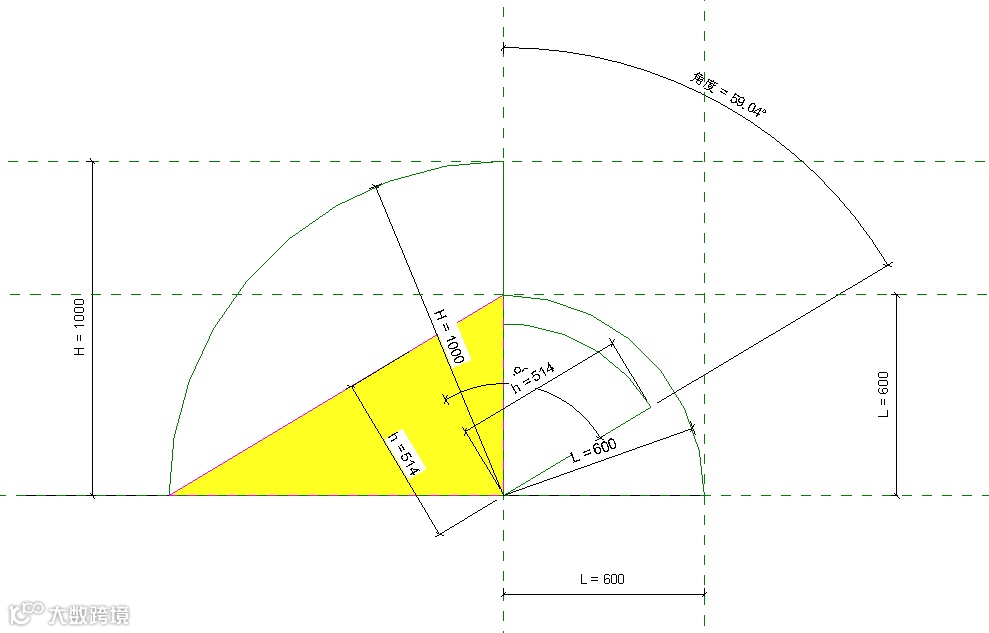

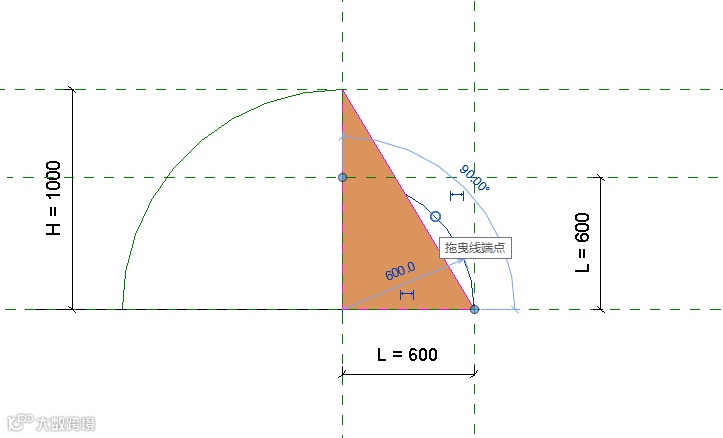

Step1 首先我们创建一个三角形，锁定直角边长度，以期直角三角形可以是任意输入直角边长度的直角三角形。创建‘模型线’锁定两端点，子类别设置为斜边。同时，创建两条参照线（圆弧线），锁定弧线端点及中心点。以确定斜边两端点扫掠的“轨迹”

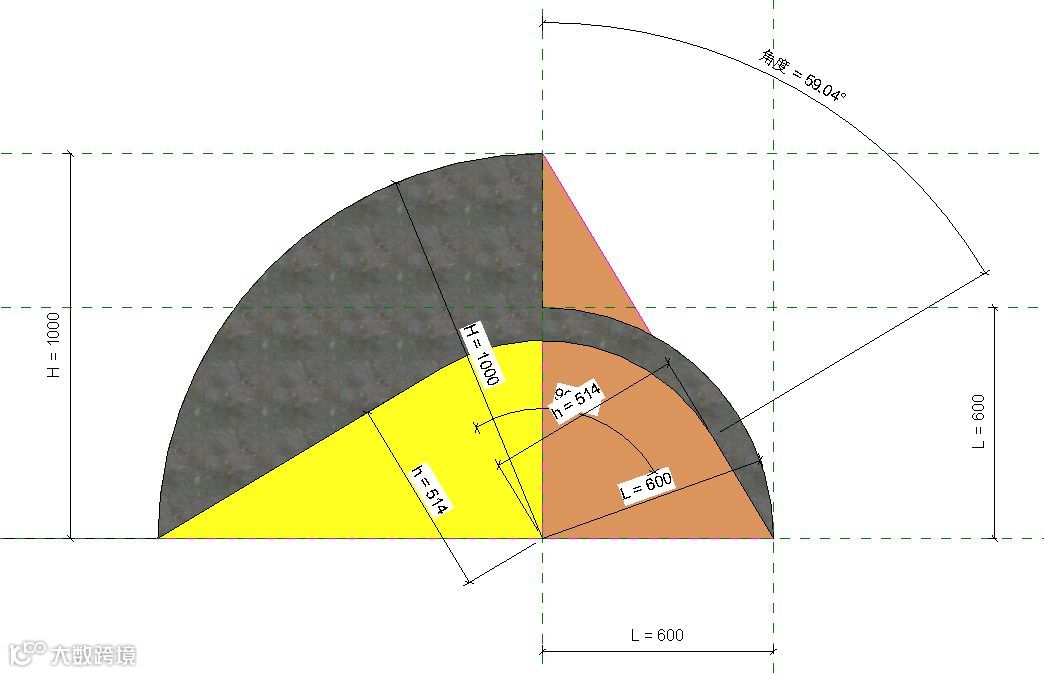

Step3 确定斜边扫掠区域边界创建拉伸，其关键边界控制线即为以上创建的圆弧参照线。拾取关键边界控制线锁定，并连线端点闭合锁定。
Step4 为拉伸创建材质参数，以便载入项目可以通过材质提取，获得面积参数。其实，这里有一个问题，由于拉伸创建的是三维形体，而问题需要的是扫略表面面积。因此，需要对拉伸形体进行拆分面，并将该面单独创建材质信息。这就是说明一个问题，原来采用材质提取获得的相关“面积”等数据，可能并不是所想要的数据。如果，这个地方不懂，我们也不好多解释了。

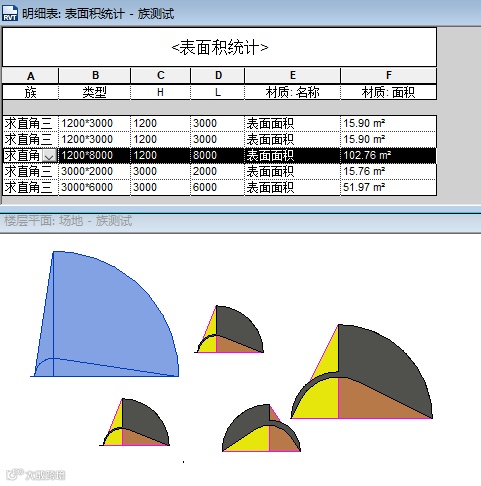

Step5 载入项目，创建多种类型，并通过了明细表统计出所要的面积，同时将扫描区域的形体表达出来了。
每日一族 I 总结

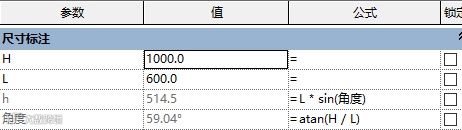

1、 这个族其实制作的意义就是在于参照线的应用及参数控制。本族中就是运用了两个参数，直角三角形的两条直角边对以上形体进行参数控制，所有的圆弧参照线的半径均和H、L有关。
2、尝试着用公式表达的方法去计算面积，实在是很麻烦，大家可以尝试做一下，最终我们选择更为方便的材质提取的方法，去让计算机计算这些面积。
3、还是文中提到的，在运用Revit建模及明细表统计“工程量”的时候，一定要研究其原理。否则，用明细表提取的“工程量”未必就是所要求的量。
测试视频，请关注我们的抖音号RevitFamily，同步发送相关视频。欢迎大家关注、留言并转发，共同研究Revit价值应用。
