01
七踩重昂平身科斗拱的组装
BIM具有关联性、可视化、可模拟、可出图形等特点。为更好的展示七踩重昂平身科斗拱的组装顺序，特制作如下组装模拟视频，读者可更直观的掌握该攒斗拱的组装顺序。
图1：各层斗拱平面布置
图2：本攒斗拱斗件\山面\檐面拱件规格及数量统计
在斗拱族的组装装配的过程中，陆续发现前期专题中部分构件的尺寸存在错误，都一一进行了修订，以图2所示的尺寸为准。比如座斗的开口，山面开工应为1.25斗口，而非1斗口。
通过一段视频介绍一下本攒斗拱的组装顺序。为展示斗拱组装，视频中所展示的枋件，未进行开槽及开口处理，敬请谅解。
02
专题预告:七踩重昂柱头科斗拱
" 柱头科斗拱"顾名思义就是在柱头之上的斗拱。《 清代营造则例（三)》给出了五踩单翘单昂柱头科斗拱的式样。

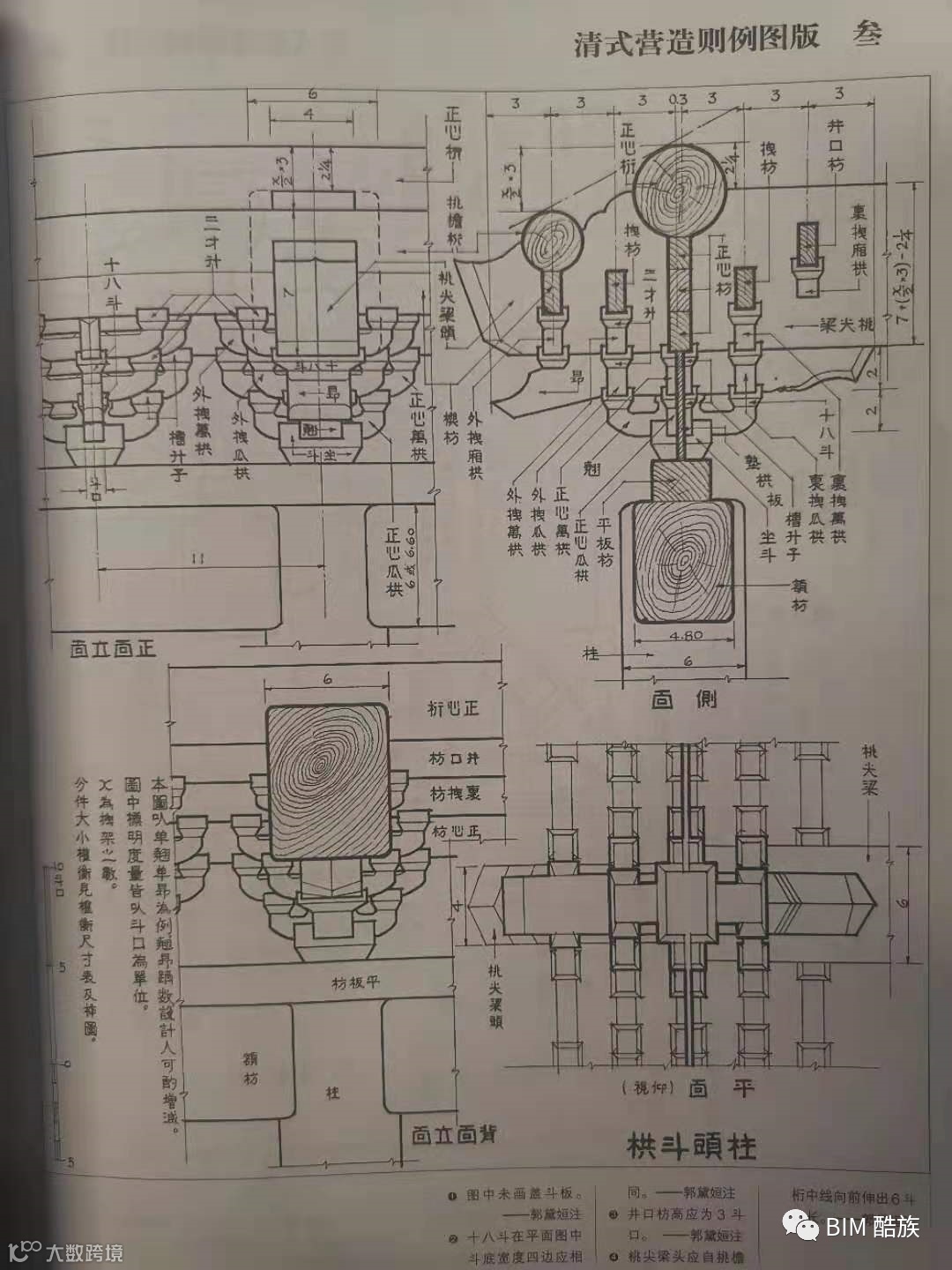

图3：柱头科斗拱式样
在柱头科中，大多数斗件(除座斗，十八斗外）与平身科相同，拱件在柱头科中山面件变化较大，普遍变厚，如翘、昂，并且耍头和撑头在这里成为挑尖梁。
我们在下一专题中对柱头科进行详细介绍，敬请期待。
