每日一族 I 导读

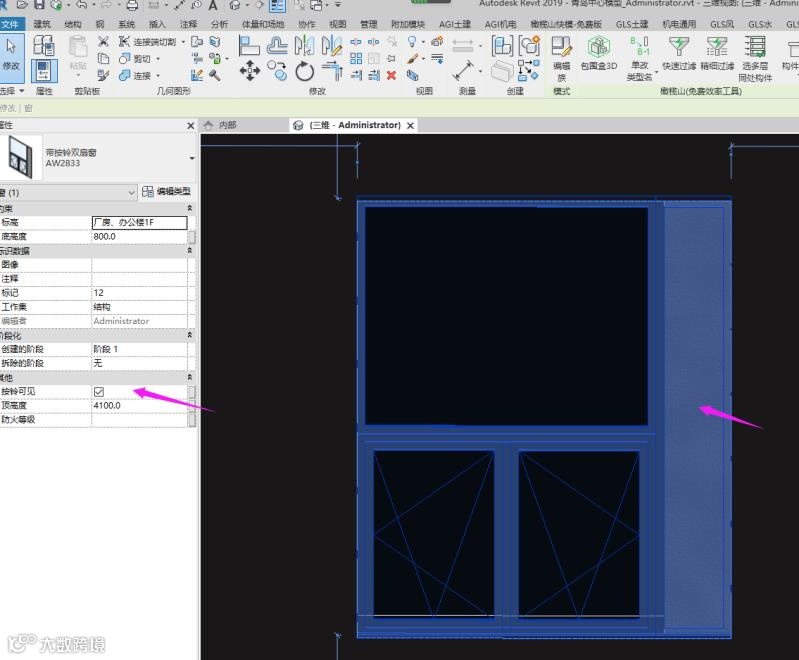

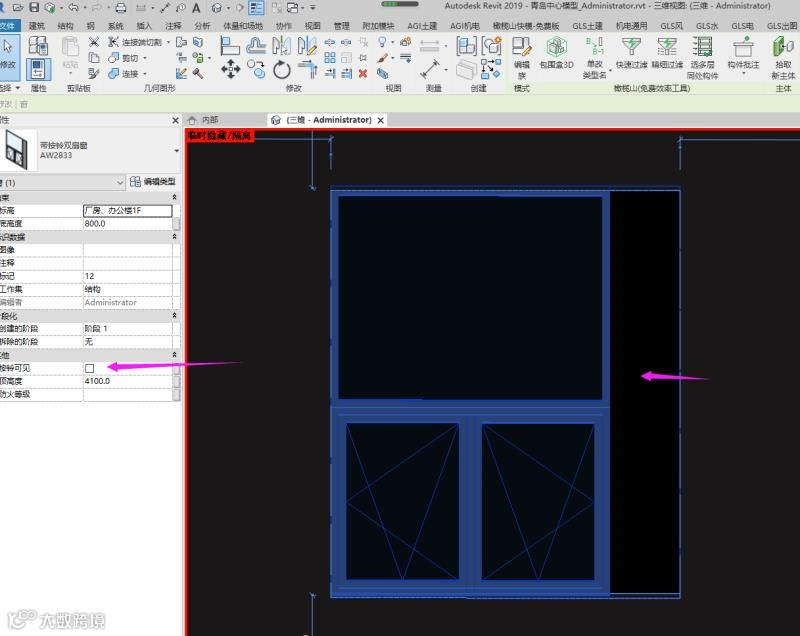

有粉丝提出一个问题：给窗族的某个部分设置了一个可见性的参数
但是当选择不可见的时候，依然会剪切墙体。
可以理解，这应该是根据实际应用需要进行的族的深化设计。该族为“带按铃的双扇窗”，族拟实现“按铃”的可见与否，确定不同的窗类型。笔者，并不清楚该构件”按铃“的功能，也未曾见过类似的窗产品。给粉丝建议，该组成部分单独创建窗族，载入项目。似乎，这并不是非常完美的解决方案，他就是希望一个族来解决这个问题。
就其提到的”按铃“不可见后，不再剪切墙体，我们考虑用如下方案解决：采用窗族（双扇窗）嵌套窗族（按铃）的方案，嵌套族采用类型参数进行控制。
每日一族 I 一种组合嵌套窗
采用系统提供的窗族与自建可载入族嵌套组合方式进行简要说明。

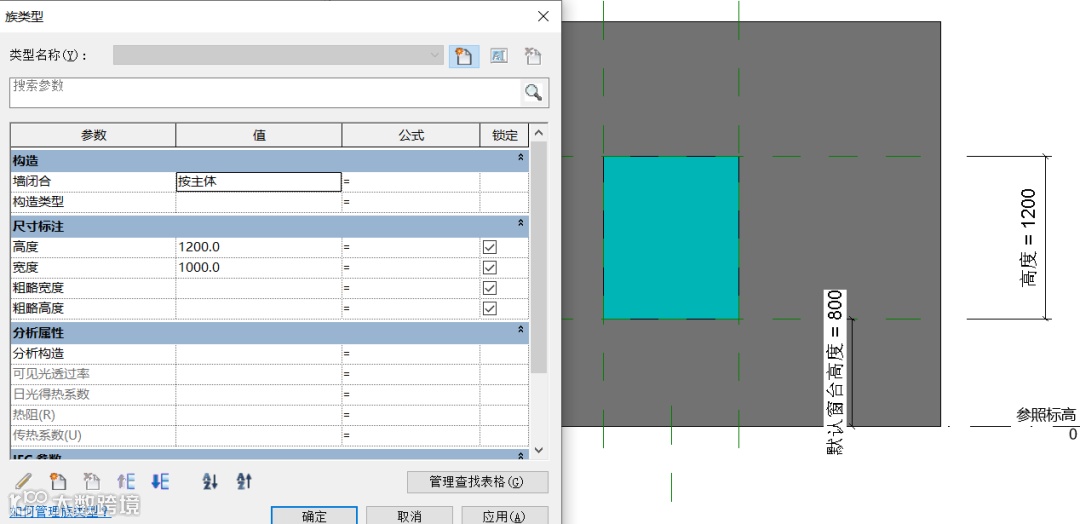

step1 通过公制窗族样板文件通过拉伸创建简易”按铃“族。“按铃”构造暂不清楚，用拉伸形体代替。族参数设置共享。
step2 打开既有窗族，载入“按铃”窗族，位置对齐锁定，并将高度、默认窗台高度等族参数关联。按铃的宽度设置为可参参数，关联到窗族中。

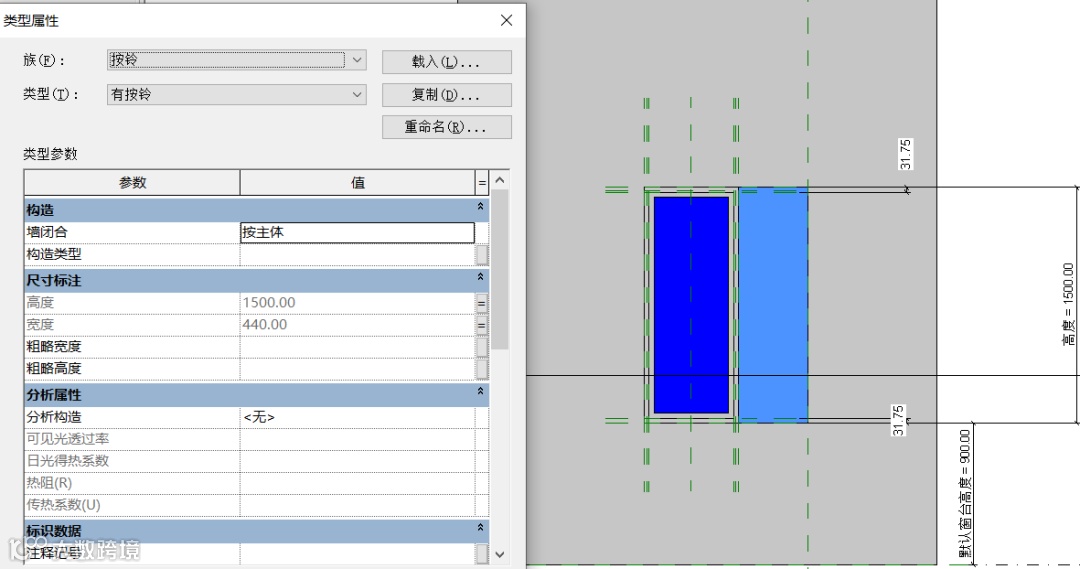

step3 为嵌入的”按铃“窗族设置类型参数，“按铃”窗的类型为”有按铃“和”无按铃“，其中”无按铃“的类型宽度定义为1mmm。

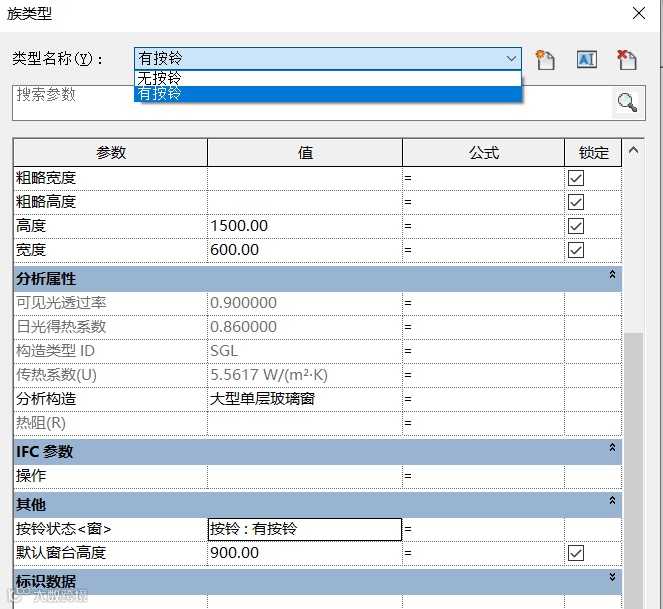

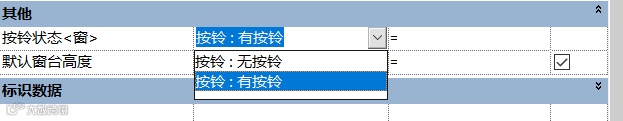

为本窗族设置类型参数”按铃状态“，然后设置族类型”有按铃“和”无按铃“分别匹配”按铃状态“的”有按铃“和”无按铃“参数值。

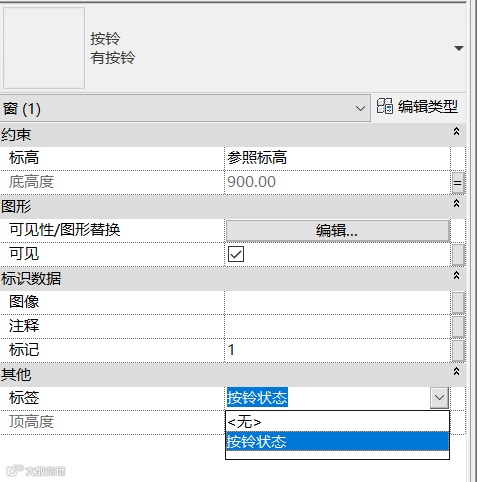

如此，便可实现该族设想的功能。需要注意的是，为族设置类型参数后，在嵌套族的实例属性有一个标签，需要关联该类型参数”按铃状态“
每日一族 I 总结
载入项目进行测试，满足族参数参变要求，特别是当”按铃“不可见时，并不剪切墙体。

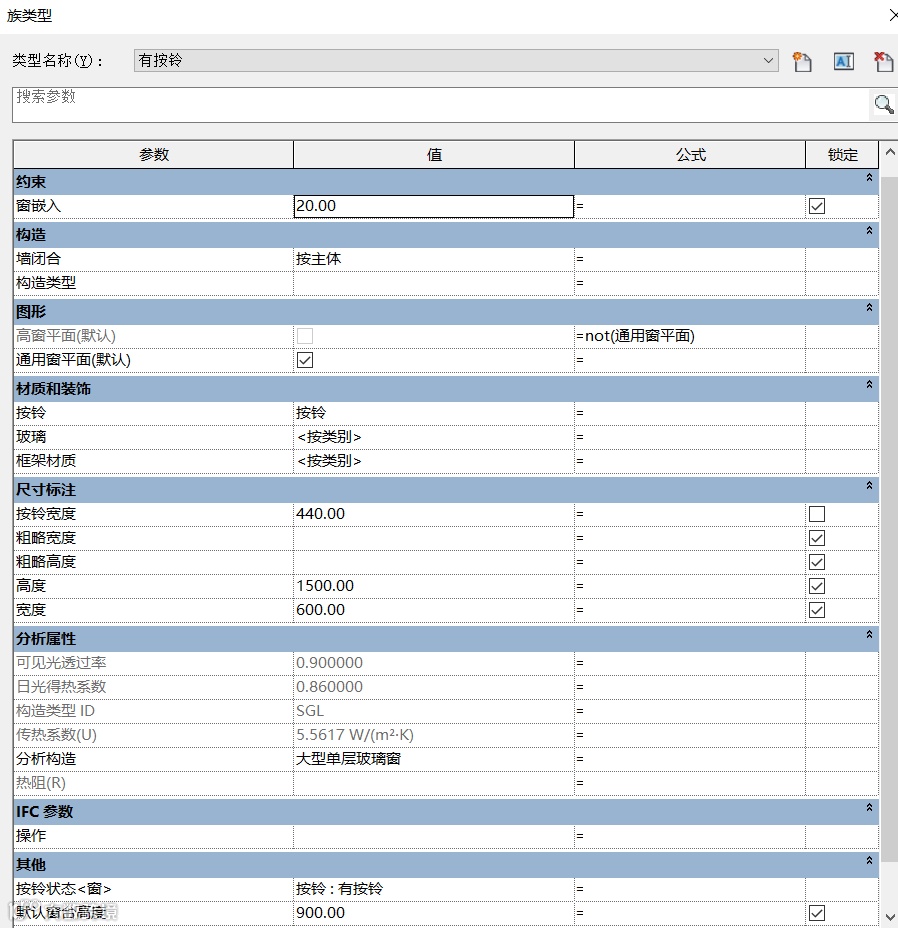

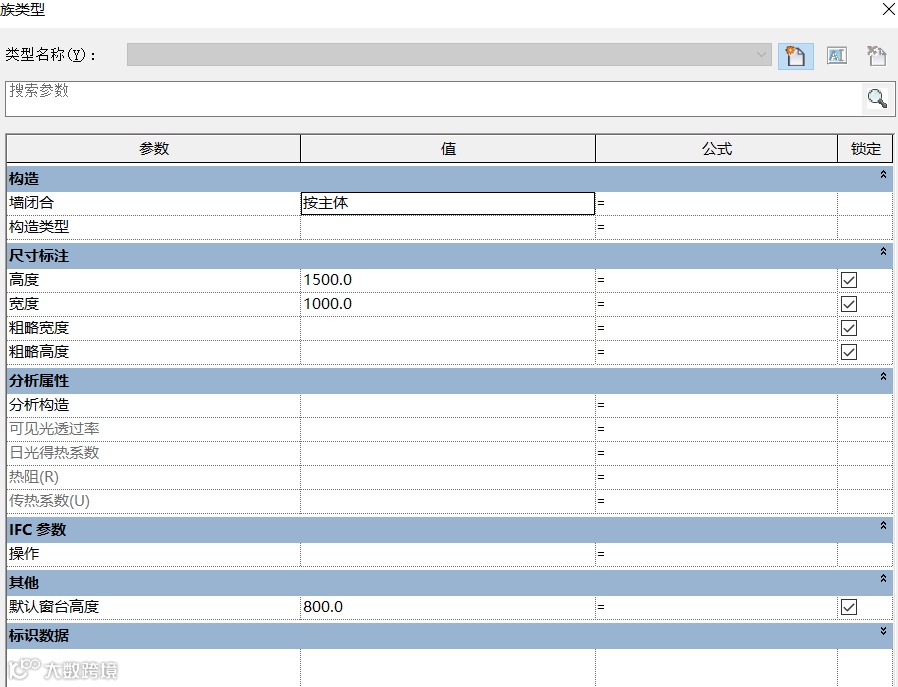

本族相关族参数如下表所示：
其中分组为”构造“、”尺寸标注“、“分析属性”等均为公制窗族样板预设参数，大大方便了用户的参数设置。

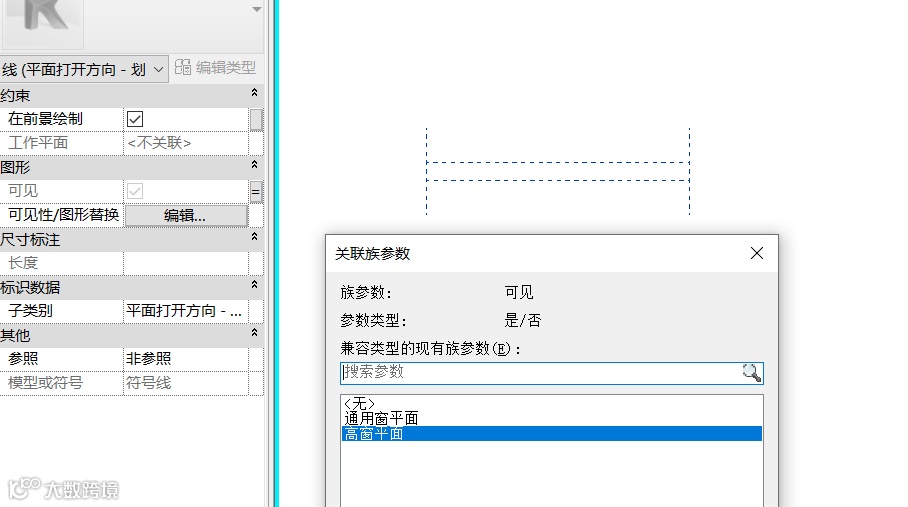

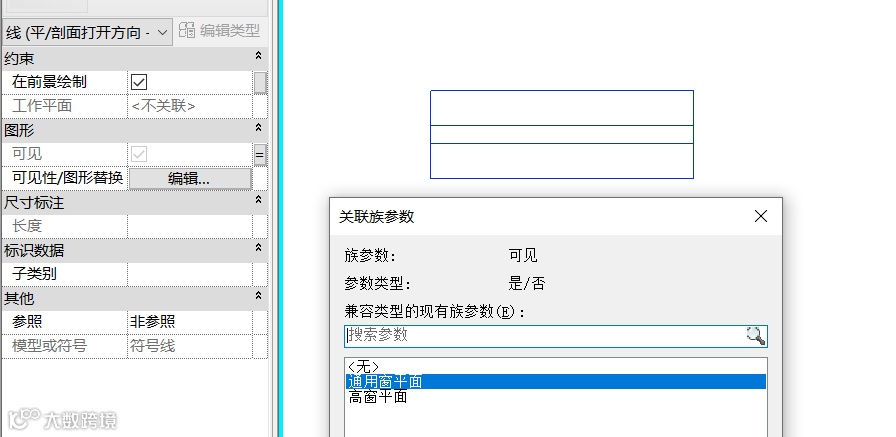

我们注意到Revit自带的窗族，丰富了族参数设置，并进行了参数赋值，其中分组为”图形“的族参数，其具备怎样的功能呢？以下就是答案。
因此，我们坚持族的创建一定根据用户的实际应用需求进行创建，并充分考虑构件在全生命周期中的应用，构件具有非常强大的信息承载能力。
