■ 技术背景
本期操作指南，将为您展示如何使用串行数据链路分析(SDLA)软件与DPOJET结合来验证和观察SDLA模拟去嵌和嵌入线材损耗功能。
图片操作指南开始前，我们先来回顾一下今年的泰克云上大讲堂—SDLA的使用入门与避坑指南👇
1
仪器配置
Scope model: DPO75902SX
SDLA version: 3.0.13.62
DPOJET version:10.5.0.9
2
测试步骤
加载一个参考波形
1
1.1. 点击“Default Setup” 按键恢复示波器到默认设置。
1.2. 在示波器上，点击“File>Reference Waveform Controls“，点击“Recall”按键， 定位到一个参考波形， 比如
"C:\Users\Public\Tektronix\TekApplications\SDLA\Examplewaveform\PRBS7BeforeISITraceOnRTScope.wfm"
配置示波器
2

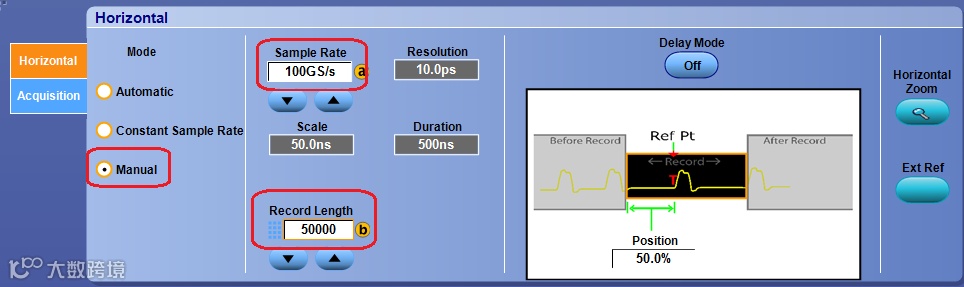

2.1. 从示波器工具栏中选择“Horiz/Acq> Horizontal / Acquisition Setup”，在 “Horizontal”页面下“Mode”选择“Manual”，调整采样率和记录长度。
使用SDLA去嵌长线缆
3

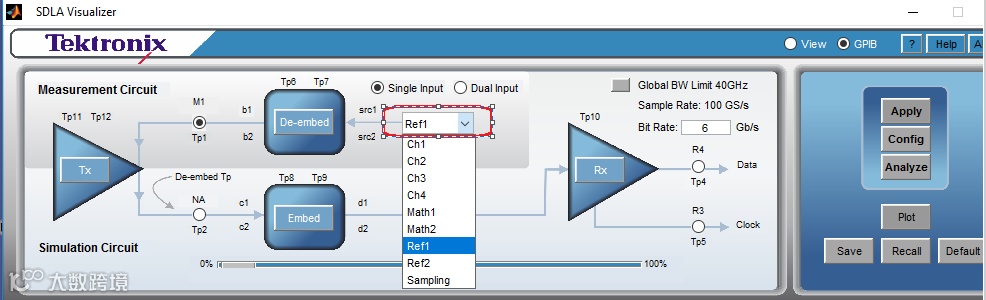

3.1. 从“Analyze > Serial Data Link Analysis”中打开SDLA，在下拉页表中选择“Ref1”

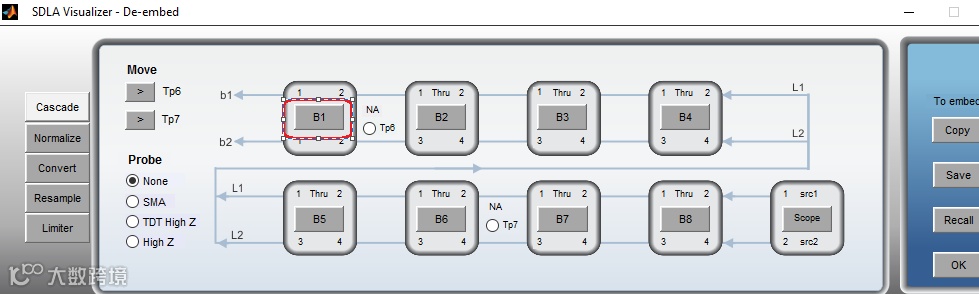

3.2. 点击 “De-embed” 方块，在弹出的“De-embed” 页面中选择方块 “B1”。

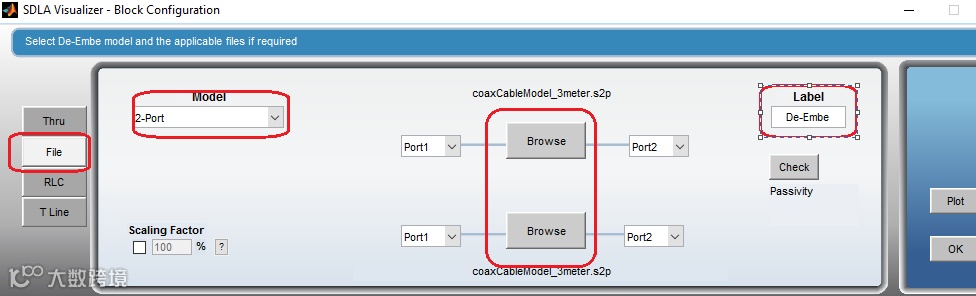

3.3. 在弹出的“Block Configuration” 页面，选择 “File”, 在“Model” 下拉列表中选择“2-Port”。点击 “Browse”按键，定位到：
“C:\Users\Public\Tektronix\TekApplications\SDLA\input S parameters\coaxCableModels”文件夹, 选择比如“coaxCableModel_ 3meter.s2p”。Top和bottom都需要选上相应的线材模型。把“Label”的名字改成“De-Embed” 。点击 “OK”， 返回到SDLA主页面。

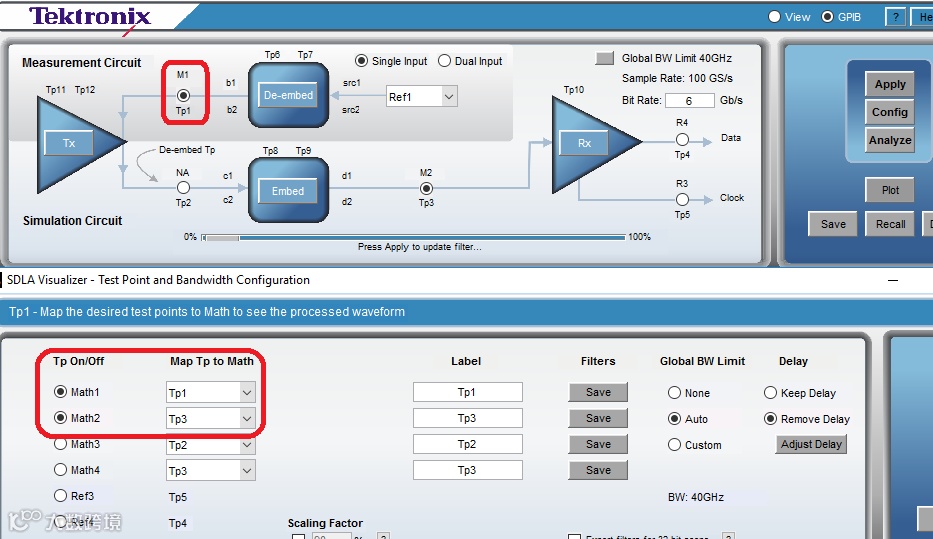

3.4. 点击“Tp1”点，在弹出的页面中“Tp On/Off” 选中 “Math1”, “Map Tp to Math”选择“Tp1”。点击 “OK”。
使用SDLA嵌入长线缆损耗
4
4.1. 点击 “Embed”方块，在弹出的“Embed”页面中选择方块 “B1”。

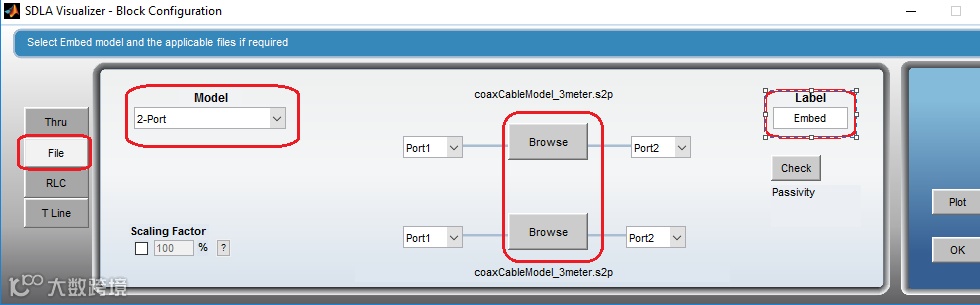

4.2. 在弹出的“Block Configuration” 页面，选择 “File”，在“Model” 下拉列表中选择“2-Port”。点击 “Browse”按键, 定位到：
“C:\Users\Public\Tektronix\TekApplications\SDLA\input S parameters\coaxCableModels” 文件夹。选择比如“coaxCableModel_ 3meter.s2p”。Top和 bottom都需要选上相应的线材模型。把“Label”的名字改成”Embed”。点击 “OK” 返回到SDLA主页面。

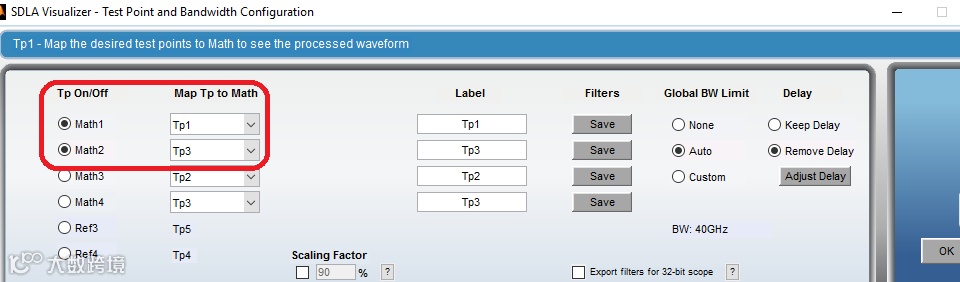

4.3. 在SDLA主页面, 选择“Tp3”点，在弹出的页面中“Tp On/Off” 选中“Math2”。“Map Tp to Math”选择下拉列表中的“Tp3”。然后点击 “OK”。
4.4. 在SDLA主页面，将“Bit Rate Gb/s” (SLDA页面右上角) 改成6Gb/s。

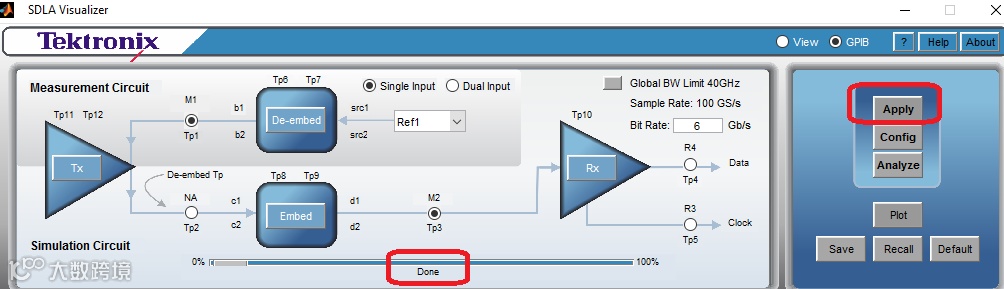

点击 “Apply”按键，SDLA会自动
加载filter文件，模拟完成链路损耗。
5
设置DPOJET
6
6.1. 选择Analyze>Jitter and Eye Analysis (DPOJET)>Select, 打开DPOJET.

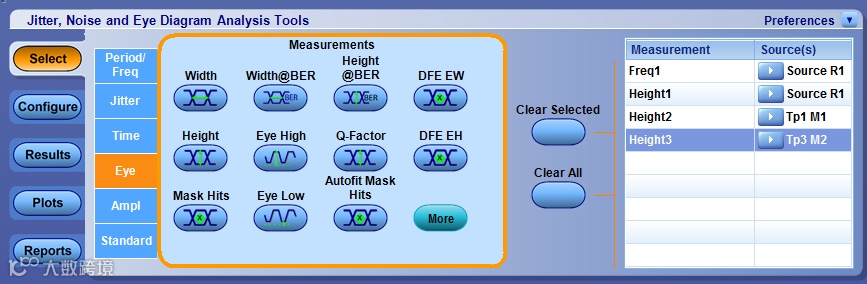

6.2. 在“Select”页面，点击“Eye”选项，点击“Height” 三次，添加了三次眼高测量。在测量表格区域, 点击“Height1”的向右箭头, 将source改成“Ref1”，将 “Height2”source改成“Math1”,将“Height3”source 改成“Math2”。

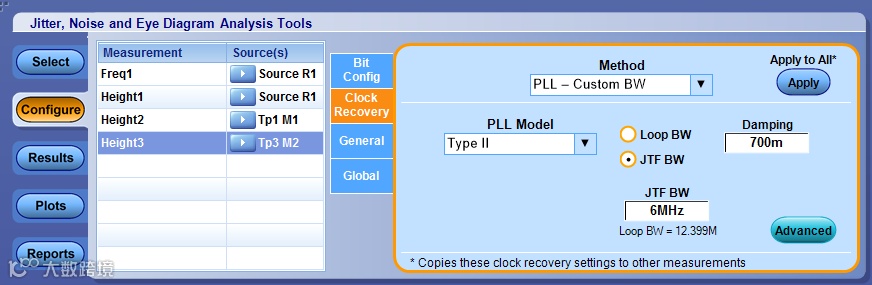

6.3. 在“Configure”页面，选择“Clock Recovery”页面，在“Method”下拉列表中选择“PLL – Custom BW”，设置“PLL Model”为“Type 2”, 设置“Loop BW” to “6MHz”，点击“Apply to All”按键。

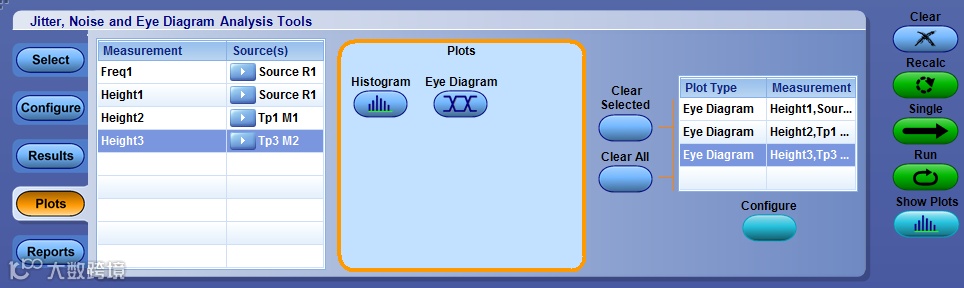

6.4. 在“Plots”页面，依次选择每个眼高测量项目添加“Eye Diagram”图。
用DPOJET测量，完成Source Waveform,
De-Embed, and Embed Waveform对比
7

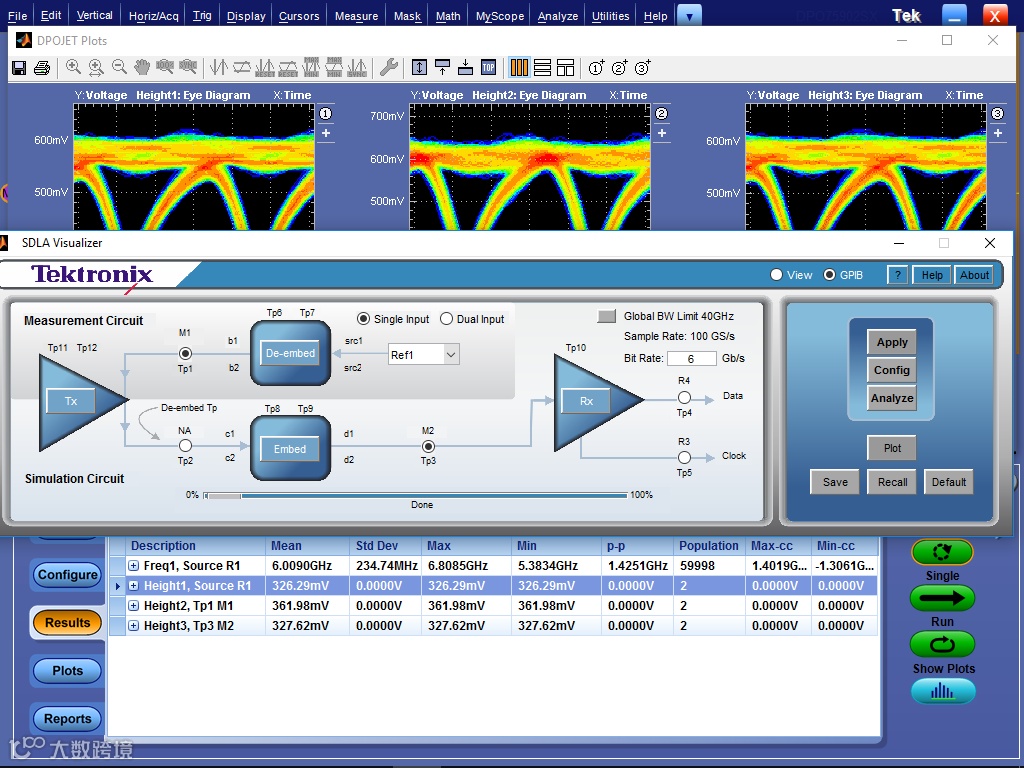

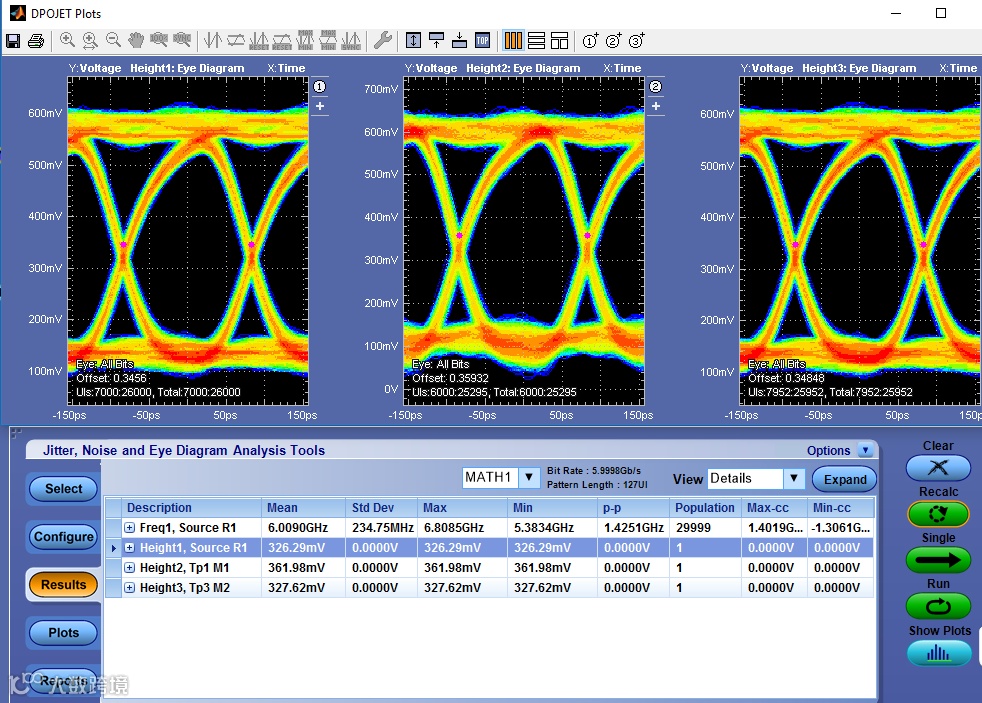

7.1. 点击“clear”, 然后点击“recal”, SDLA的分析结果图将呈现出来。请注意从Source到De-Embed，从 De-embed到Embed的眼高区别。
3
结论
从上图中我们可以看出：
眼高测量结果
a）Source (Ref1) Eye Height = ~326mV
b）De-Embed (Math1) Eye Height = ~362mV
c）Embed (Math2) =~327mV
Source to De-Embed对比
d）去嵌后的眼高比原先的眼高有增加，因为去掉了线材的损耗影响。
De-Embed to Embed对比
嵌入的眼高比去嵌的眼高小，但是非常接近原始波形的眼高。
