今日，中国第一家真正基于GPU架构的云端通用并行图形处理器（GPGPU）及高性能算力系统提供商——上海天数智芯半导体有限公司（简称天数智芯）正式发布全自研高性能云端7纳米芯片BI及产品卡，实现国产高性能GPGPU历史上的突破。BI芯片以同类产品1/2的芯片面积、更低的功耗，提供主流厂商产品近2倍的性能，结合全自研的全套软件栈在软硬件层面兼容业界主流生态，从而提供灵活的编程能力、强大的计算能力、富有吸引力的性价比并帮助客户实现无痛迁移，是安全的国产芯片解决方案。BI芯片及产品卡均以实体形式发布，即将进入批量生产和商用交付，产品开发和商业应用进度领先国内同行1-2年时间。
本次发布活动在上海市闵行区举行，上海市政协副主席金兴明，十二届全国人大外事委员会副主任委员、中国社科院“一带一路”国际智库专家委员会主席、蓝迪国际智库专家委员会主席赵白鸽博士，中国工程院院士倪光南，上海市闵行区委副书记、区长陈宇剑，上海市发展和改革委员会副主任裘文进，上海市经济和信息化委员会副主任张英，上海市闵行区政协副主席陈振华，中国联通数字科技有限公司高级副总裁澹台新谱，大钲资本董事长黎辉，沄柏资本主席鲍毅等嘉宾出席活动。
上海市闵行区委副书记、区长陈宇剑表示，天数智芯是一家致力于高性能数据处理、专注于人工智能应用领域的高科技企业，人才资源集聚、技术实力雄厚、发展势头强劲。今天发布的国产GPGPU产品，是天数智芯积极响应国家科技创新、产业发展号召，实现国产芯片技术自主可控的重要一步，将为闵行和上海集成电路产业的创新发展注入动力。
上海市经济和信息化委员会副主任张英代表市产业主管部门讲话，并对天数智芯云端芯片的发布表示热烈祝贺。中国工程院院士倪光南，十二届全国人大外事委员会副主任委员、中国社科院“一带一路”国际智库专家委员会主席、蓝迪国际智库专家委员会主席赵白鸽博士，也在会上特别分享了关于科技自立自强的洞察。

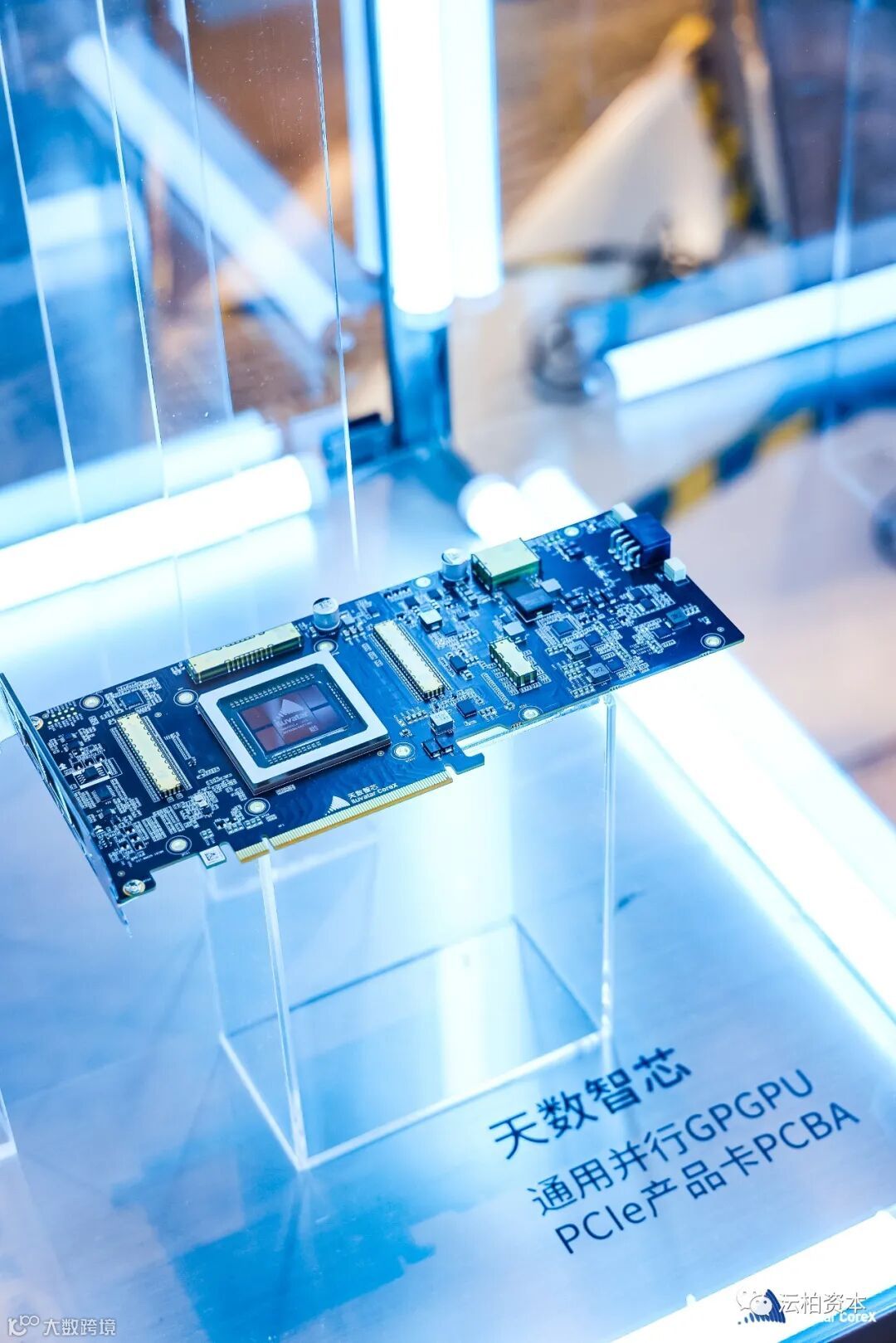

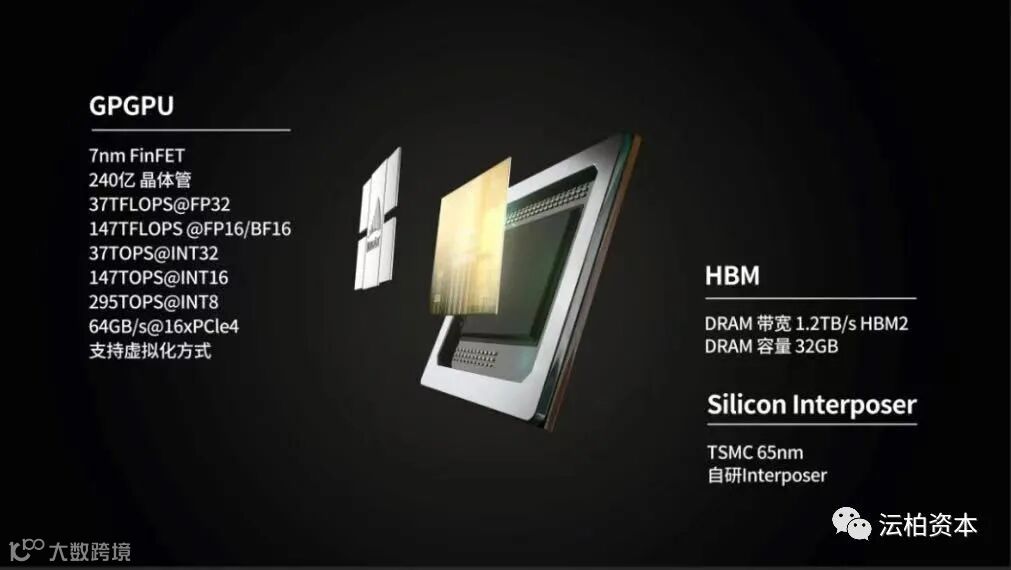

会上，天数智芯董事长蔡全根表示，今天的发布会是天数智芯凭借实打实的自研产品，昂首站上主流生态高性能GPGPU赛道起点的宣言。天数智芯联合创始人、首席科学家及高级副总裁郑金山介绍了BI芯片及产品卡。作为天数智芯推出的首款旗舰产品，BI是国内第一款全自研、真正基于通用GPU架构的GPGPU云端高端训练芯片，采用业界领先的7纳米制造工艺、2.5D CoWoS封装，容纳240亿晶体管，支持FP32、FP/BF16、INT32/16/8等多精度数据混合训练，集成32GB HBM2内存、存储带宽达1.2TB，单芯每秒可进行147万亿次FP16计算（147TFLOPS@FP16）。目前，BI产品实测数据基本符合设计规划。
此次发布的BI云端训练芯片具备高性能、通用性、灵活性，支持国内外主流GPGPU生态和多种主流深度学习框架，并通过标准化的软硬件生态接口为应用行业解决产品使用难、开发平台迁移成本大等操作层面的实际痛点，帮助客户在算力系统生命周期内不断优化，持续提升计算能力、降低运营成本。同时，针对国内应用环境，天数智芯携手国内重要行业合作伙伴，从源头对设计进行定义和本土优化，为未来国内市场的大规模商业化应用奠定了坚实的基础。凭借优异的性能、能效及性价比，天数智芯BI芯片及产品卡量产后能够为AI训练和推理、认知型AI、高性能数据分析、基因组研究、金融预测分析等各种高负载工作提供理想的算力支持，服务于教育、互联网、金融、自动驾驶、医疗、安防等各相关行业，赋能AI智能社会。
在金兴明副主席、赵白鸽博士、陈宇剑区长、裘文进副主任、陈振华副主席、蔡全根董事长等嘉宾和相关企业负责人的见证下，有关国内服务器、互联网、人工智能、安防、HPC、数据中心、运营商等8家代表性的产业领军企业的管理层以“优势互补、互惠互利、讲究实效、共同发展”为原则与天数智芯签订了合作协议，共同推进国产自研高性能GPGPU产品的开发、应用和普及，共建行业标准、生态和产业链。
