导读：超越Cree、II-VI

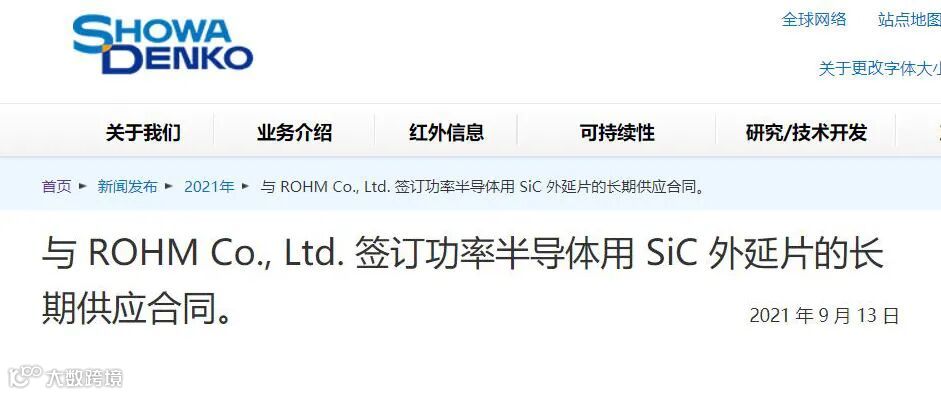

9月13日，昭和电工又宣布一项重磅消息——与罗姆半导体签订了一项SiC外延片多年长期供货合同。

而在今年5月份，昭和电工刚跟英飞凌签订了SiC晶圆多年供货协议（.点这里.）。另外在2020年12月，它还与日本电装公司（DENSO）签订了SiC外延片供货协议。难怪前段时间，昭和电工宣布融资3.4亿进行扩产。
今天，“三代半风向”就跟大家聊聊，昭和电工SiC外延片是如何成为全球第一？
加入碳化硅大佬群，请加VX：hangjiashuo666

SiC外延片全球第一？

在新闻公告中，昭和电工表示，他们是全球最大的SiC外延片销售制造商。
事实上，昭和电工的SiC外延技术来源于一起收购案。
2008年12月，日本ESICAT Japan LLP的碳化硅外延片业务被昭和电工收购。据介绍，ESICAT 于2005年9月创立，背靠昭和电工、AIST和日本中央电力工业研究所等机构和企业。2006 年 11 月，ESICAT 开始销售SiC外延片，2008年已经开始供应4英寸晶圆。

ESICAT的SiC外延片
收购ESICAT后，2013年10月昭和电子率先推出了6英寸SiC外延片。2019年8月，昭和电工正式量产了具有极低缺陷密度的SiC外延片“HGE-2G” ，表面缺陷密度控制是上一代外延片HGE的一半。此外，HGE-2G的基面位错（BPD）转换率也比HGE提高了10倍以上。
在SiC外延片专利方面，昭和电工已经是全球第一。

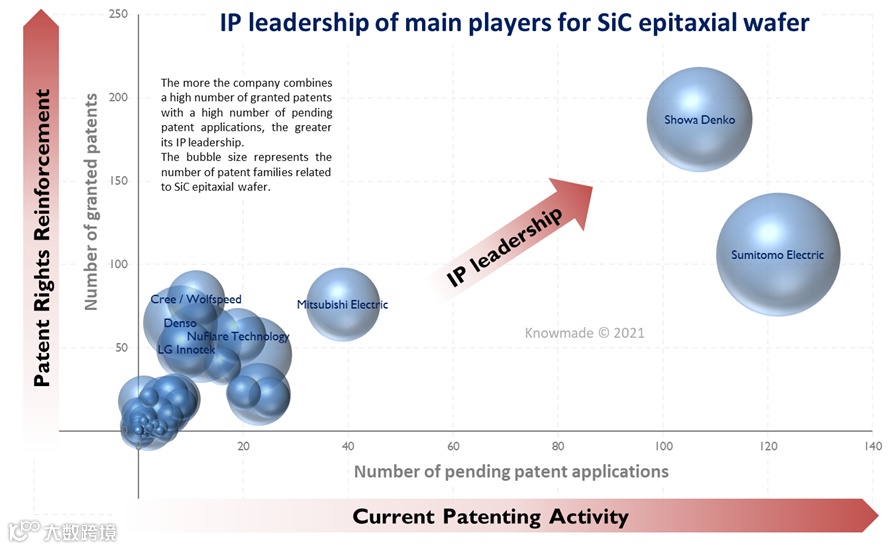

根据Knowmade公司分析，在SiC外延片IP方面，昭和电工远远领先Wolfspeed、II-VI等其他竞争对手，尤其是在SiC外延缺陷方面。未来，可能挑战昭和电工领先地位的可能是住友电工。

SiC衬底也很强？

与此同时，昭和电工在SiC衬底方面也很强。

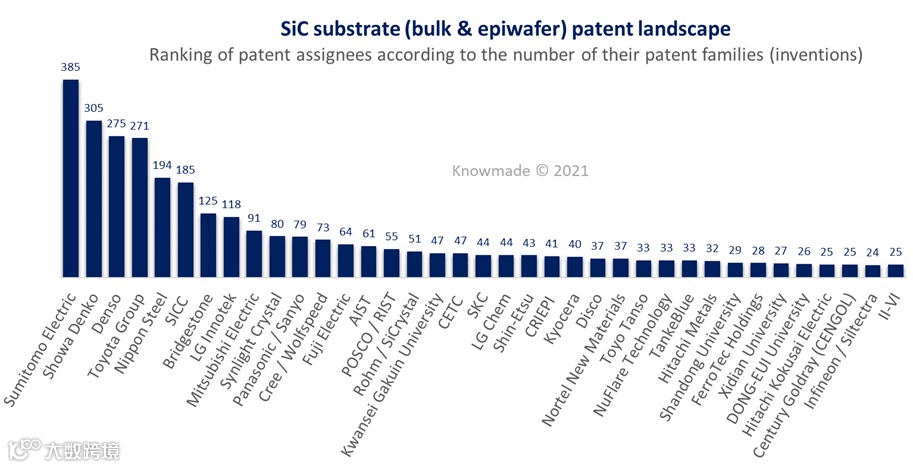

根据Knowmade，昭和电工的SiC衬底专利数量位居全球第二，拥有300多个专利家族。
而且与Cree/Wolfspeed、II-VI和SiCrystal等厂商相比，昭和电工的SiC衬底专利申请非常活跃，自2019年以来提交了70多项新发明，近90%的发明是在过去十年中提交和公布的。更为重要的是，昭和电工近65%的产品组合已获得授权，在日本拥有 190 多项专利，在美国拥有 80 多项专利。
据分析，昭和电工超过 20% 的SiC衬底技术来自于收购。
2011 年，普利司通（Bridgestone）曾展示了5英寸SiC 晶片，并宣布开发6 英寸SiC 晶片。但是在2013年，普利司通将 7 个专利家族转让给昭和电工。
2017年8月，新日铁住金公司遭遇经济危机，想剥离SiC业务，于是昭和电工就出资收购了他们的PVT法碳化硅长晶相关资产，获得60 个SiC专利家族。

2020 年，昭和电工将日立化学并购成为子公司，获得了6个专利家族。
此外，昭和电工大约 20% 的发明专利是通过与其他企业合作获得的。

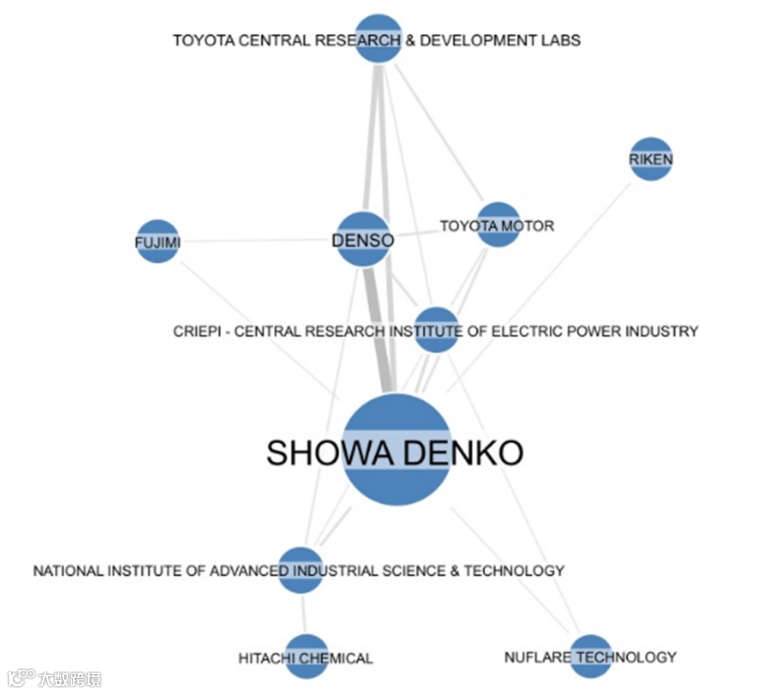

例如，2020 年 12 月，昭和电工与日本电装共同提交了 50 多项专利申请。此外，昭和电工还与丰田（20 多个共同专利申请）、日本电力工业中央研究院（超过10个共同专利申请）和AIST（9个共同专利申请）。
