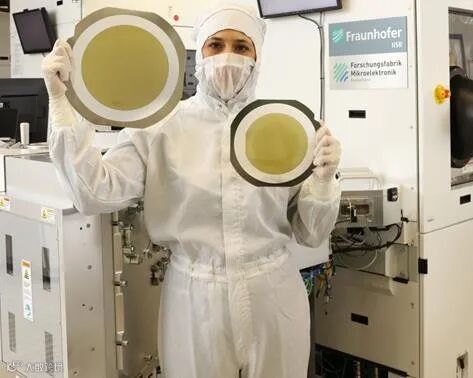

Wolfspeed、罗姆、II-VI均在2015年就已展示了8英寸碳化硅衬底，其中Wolfspeed今年4月开始生产8英寸碳化硅等产品；罗姆旗下SiCrystal公司预计2023年左右开始量产8英寸衬底；Soitec在2022年5月发布了8英寸碳化硅衬底产品，其还在2022年3月启动新晶圆厂建设计划。
从今年来看，国外企业在加快8吋SiC衬底的量产进程，而国内在8英寸碳化硅衬底上的差距更为明显。
碳化硅衬底要扩大到8英寸，第一个技术难点是籽晶。虽然可以用激光切割，用拼接的方法来制作籽晶，但拼接位置的缺陷几乎难以去除，所以仅可做晶体生长基础研究，量产就不行了。
量产用的碳化硅籽晶还是需要慢慢地扩出来，而在扩径的过程中则需要保留品质好的晶体进行优选繁衍，但这个过程是非常耗时的，没有好的籽晶就不可能繁衍出好的碳化硅晶体，就如同没有好的种子，是不会长出好的庄稼一样。通常每次只能扩径几个毫米，要实现从6英寸扩到8英寸，扩径时间甚至以年为单位。
加入碳化硅大佬群，请加VX：hangjiashuo666
恒普科技提供一个创新的解决方案，这是一种能够一次性将6英寸碳化硅衬底扩到8英寸的技术方向，为行业提供一种新的思路，能够推进国内8英寸碳化硅衬底国际竞争力。

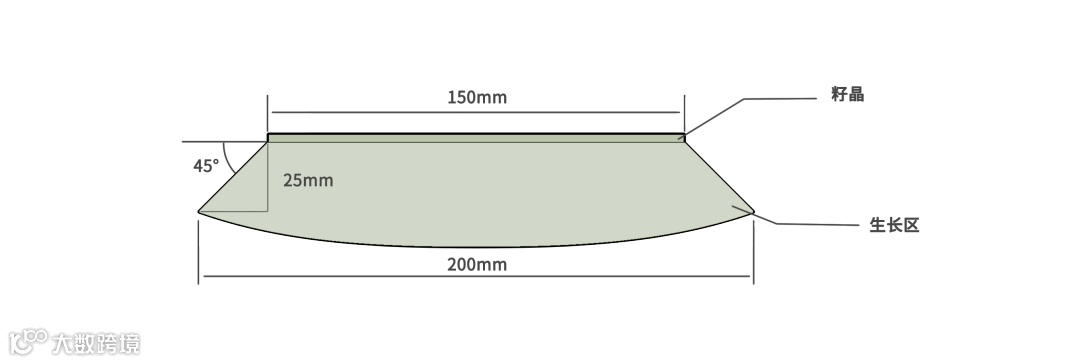

具体来讲，恒普科技是以≤45°晶锭的角度，达到晶体生长厚度≥30mm，单边扩径接近≥25mm，这样就一次性将晶体扩径≥50mm，实现从150mm一次性扩径到200mm的技术路线。
示意图
碳化硅衬底扩径的技术核心难点包括：热场的温度控制、边缘多晶、物质流传输（气相输运）。
而恒普科技运用多年掌握的温度控制技术，将热场温度调节为有利于晶体扩径的温度梯度，并加以调节。
气相组分是产生边缘多晶的主要原因之一，不合理的气相组分非常容易产生边缘多晶，而导致扩径失败。
与晶体生长相同，物质流对于扩径也是至关重要，恒普科技采用特殊改良的【新工艺】热场，使气相储运满足扩径要求。

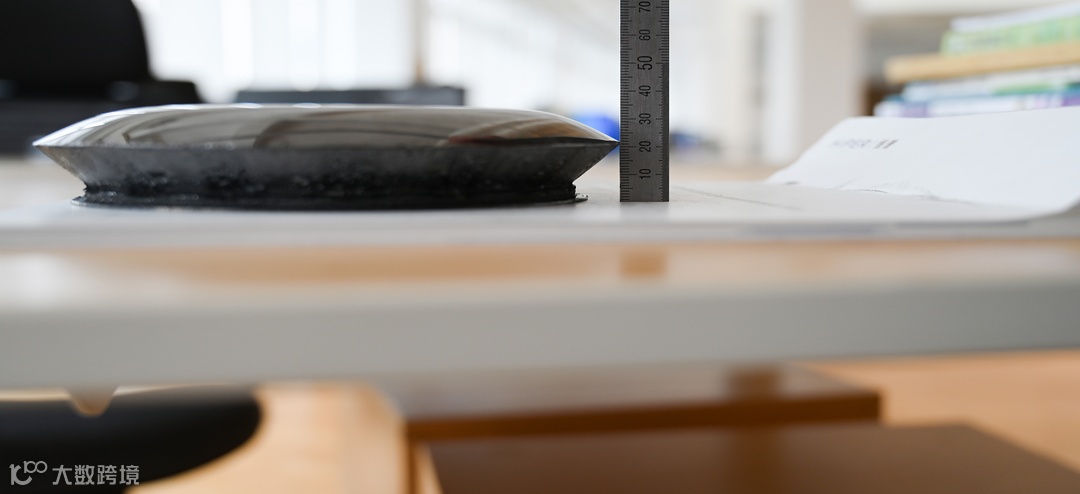

晶体扩径实际图
恒普科技 | 零实验室，致力于材料的基础研究和创新方向探索。
