总线型系统一直以其稳定性、可靠性和可扩展性等优势得到智能化集成商的推崇，市场上比较有影响力的总线技术包括RS-485、KNX、CAN、Modbus等。总线技术类产品比较适合于楼宇智能化以及小区智能化等大区域范围的控制，其优势在于技术成熟、系统稳定、可靠性高，应用也比较广泛。
适用于楼宇建筑智能化，可对接BA系统；以高稳定性、高可靠性以及可拓展性等优势受智能化集成商的推崇，应用比较广泛。
应用场所：商业综合体、机场、工厂、会议室、地下、轨道交通、学校医院、酒店别墅、物流中心、商业泛光照明。
运用需求：智能照明自动控制系统不但能够节约能源，减少维护费用，改善照明质量，还可以实现楼宇智能照明控制，当照明在全自动状态下运行，可根据天气状态按预先设置的场景自动切换,同时通过照明控制可以对建筑空间的色彩、明暗进行调整，创造不同的意境和感观效果，还能改善照明的环境，为众工作提供健康、舒适的工作环境。智能照明控制系统，将普通照明人为的开与关转换成智能化管理，不仅使大楼的管理者能将其高素质的管理意识运用于照明控制系统中去，而且同时将大大减少大楼的运行维护费用，并带来极大的投资回报。
解决方案：新建楼宇建筑在管道桥架铺设总线通讯线材方便简单，成本低. 总线型智能照明系统一直以稳定性、可靠性和可拓展性等优势得到智能化集成商的推崇，比较适合楼宇建筑智能化大区域范围的控制，并可对接BA系统，应用比较广泛。

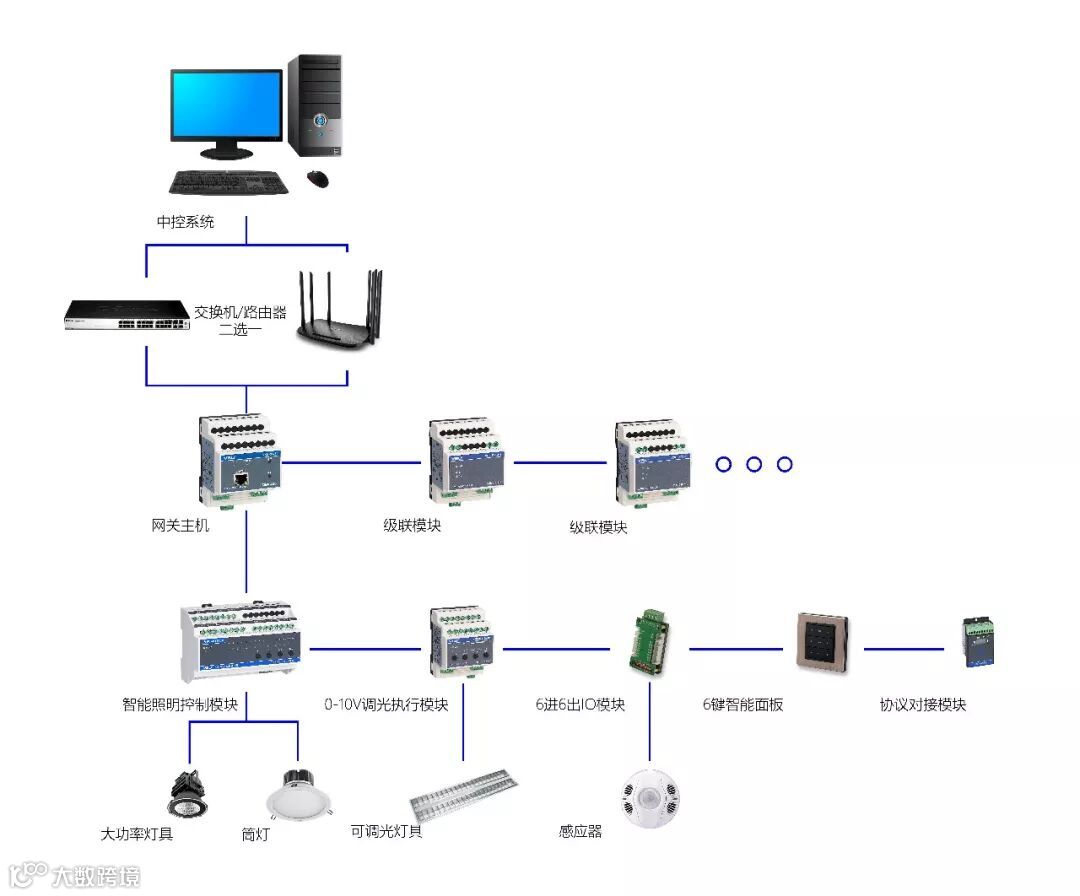

VSU智能照明—总线型控制系统拓扑图
（点击图片可放大）
VSU总线型智能照明控制系统主体产品：

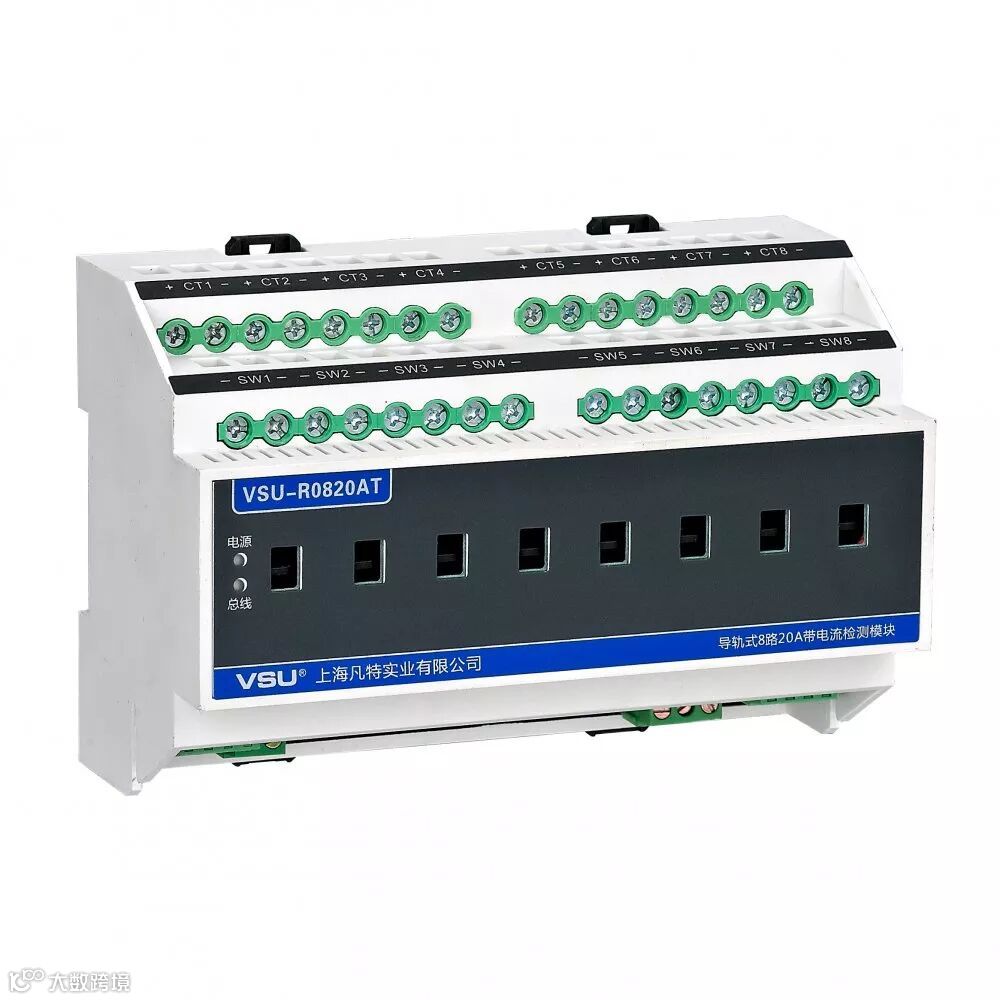

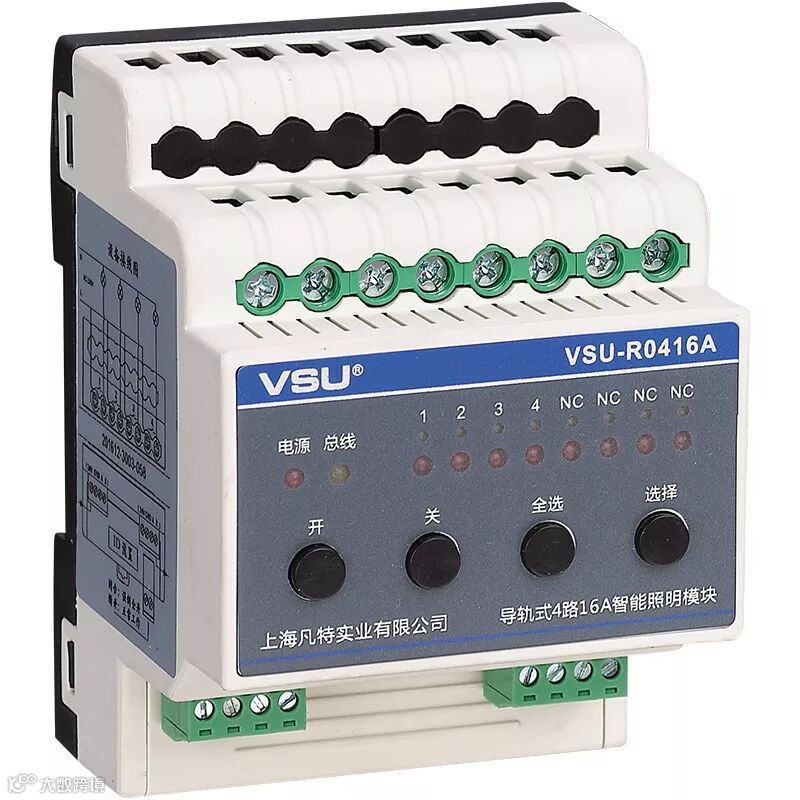

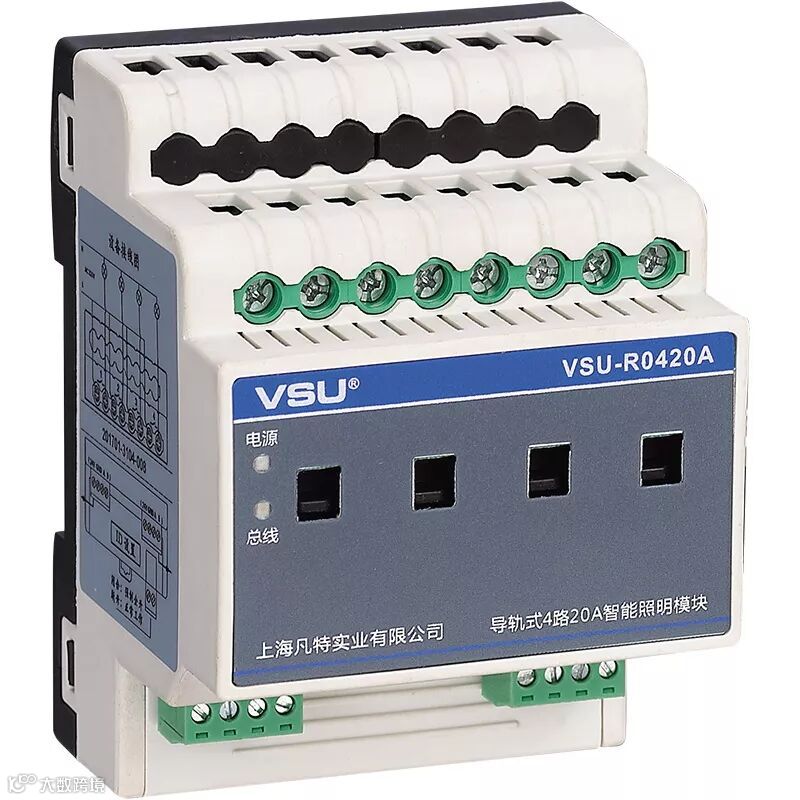

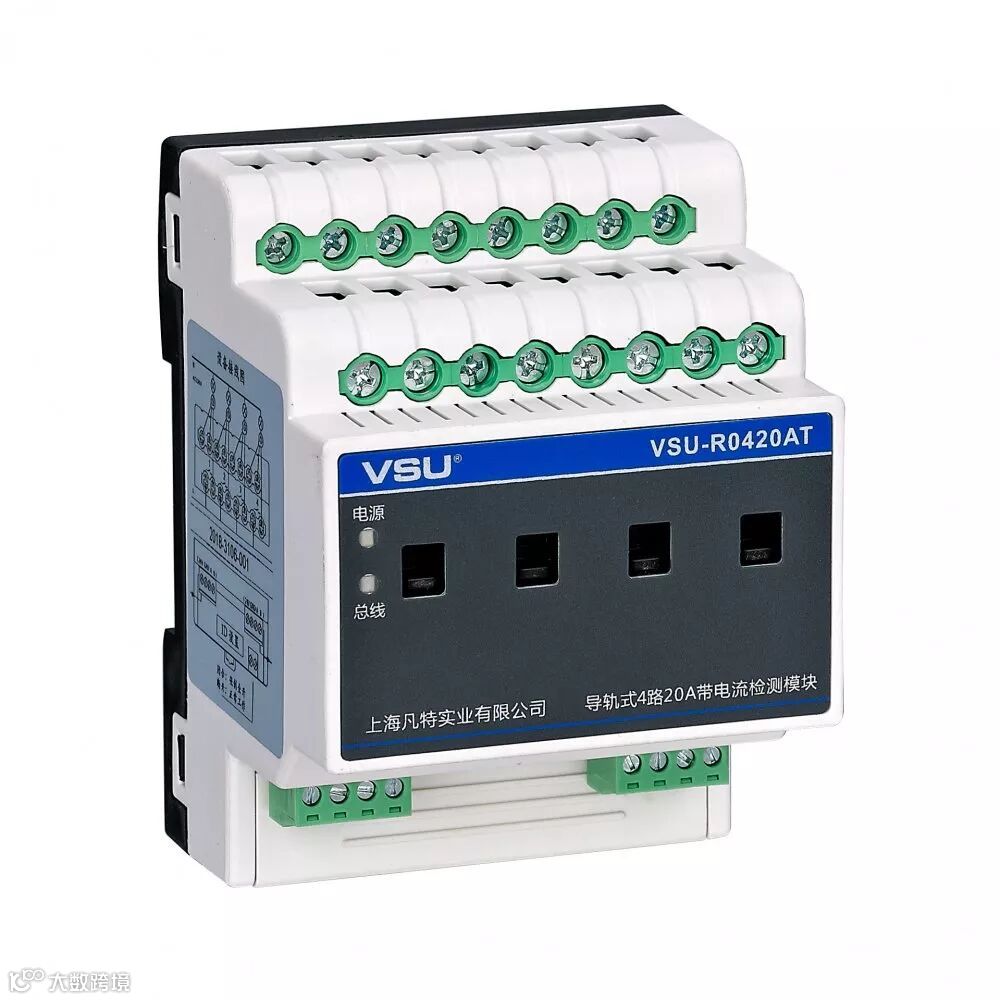

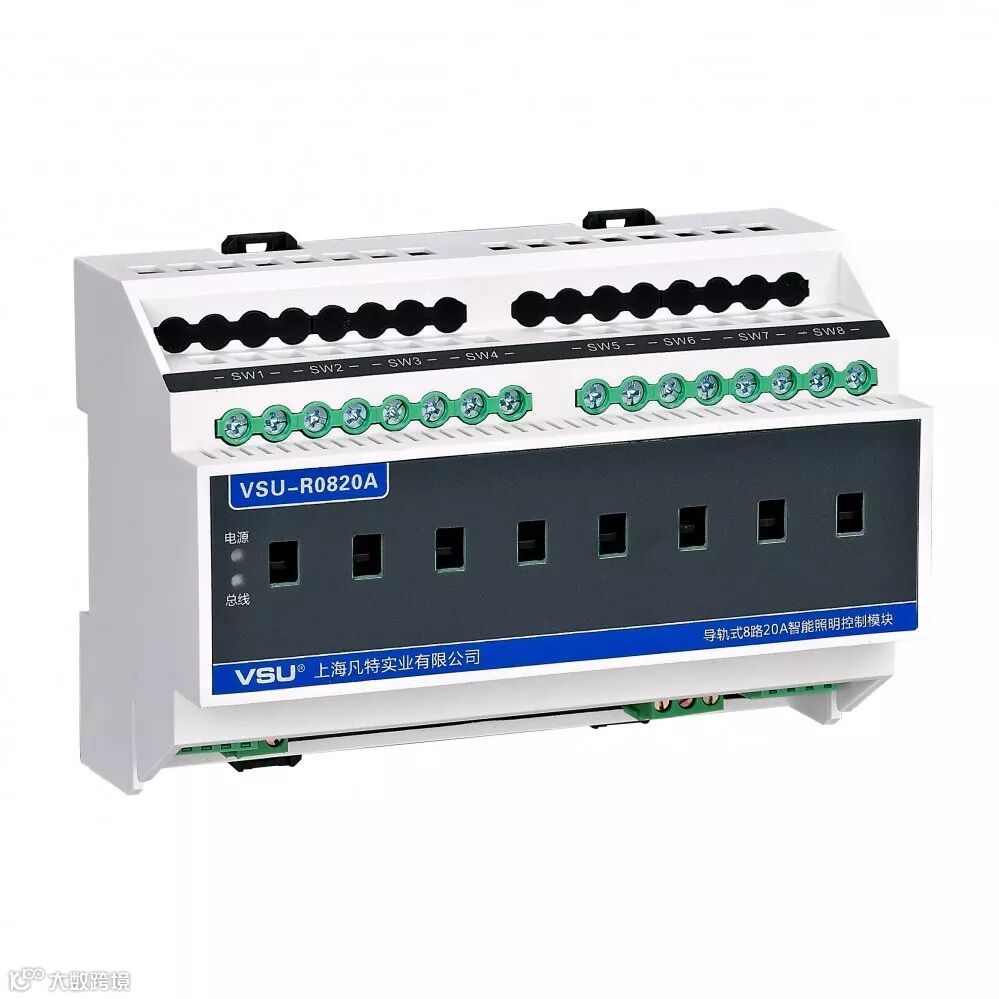

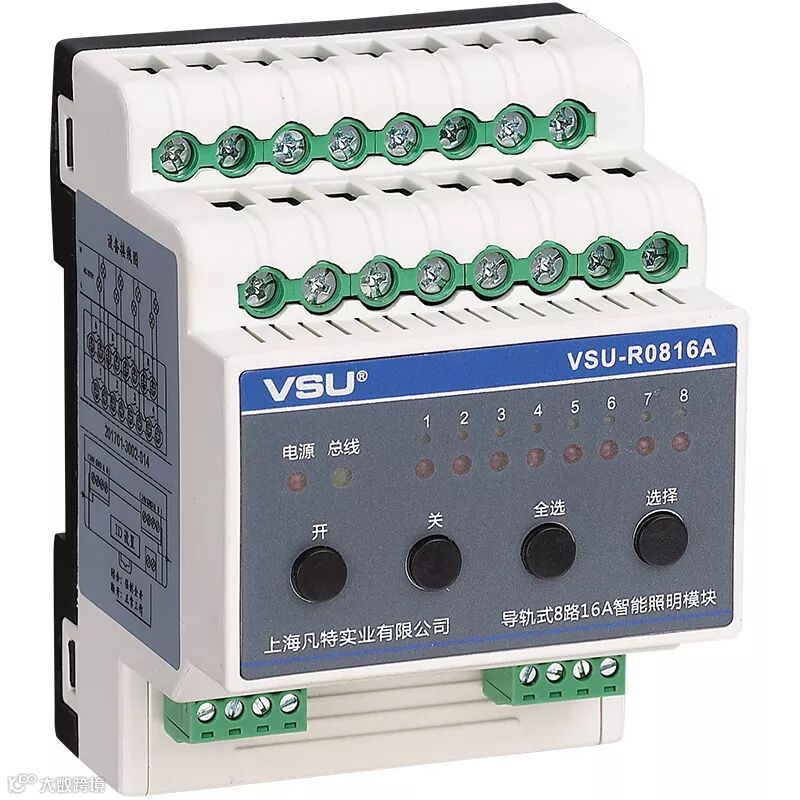

1. VSU智能照明控制器（又名控制模块、开关执行模块），可带电流、电压检测功能
（点击图片可放大）
4路、8路、12路、16路继电器开关
体积最小 性能卓越
① 采用VSU-NET总线通信；
② 具有本机及远程编程、测试功能；
③ 自带回路状态指示灯，开关状态一目了然；
④ 具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；
⑤ 自带应急开关按键，方便调试；
⑥ 支持在线刷新程序。

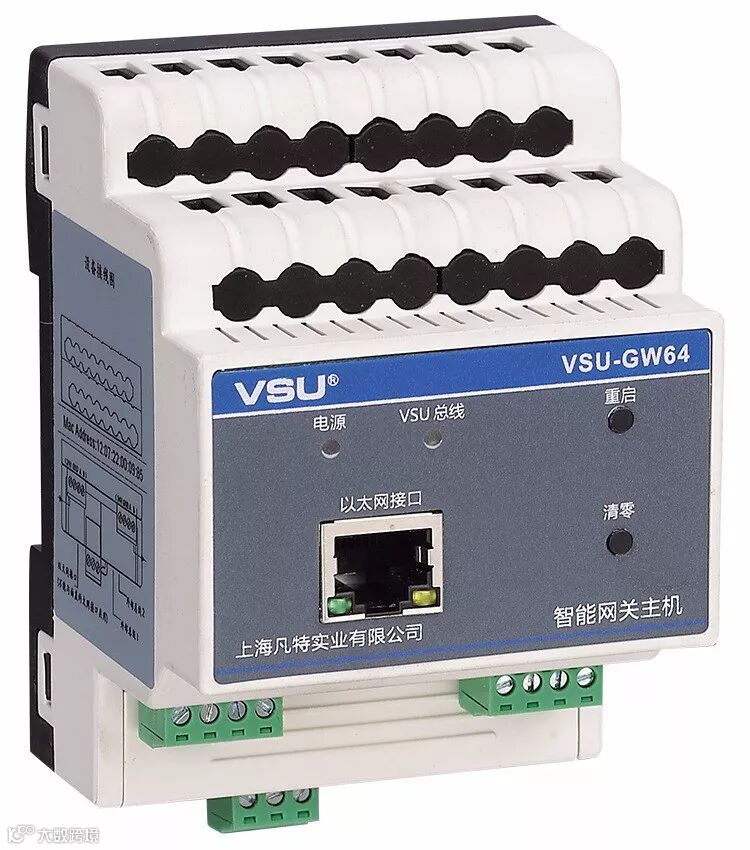

2. 智能网关主机（系统大脑）
自带经纬度采集功能
可根据当地的实时日出日落时间进行定时控制
① 支持在线更新底层程序；
② 自主研发的VSU-NET总线，可自动识别在线设备，自动检测设备故障，为工程安装及以后的检修带来极大方便；
③ 主机通过网络与IPAD、Andriod触屏组成强大的控制系统；
④ 主机数据可导入导出，避免重复工作；
⑤ 通过网口可本地或远程下载数据；
⑥ 首家采用主从式与分布式结合总线架构，即使主机出现故障，面板也能控制终端设备，避免主机死后开不了灯的情况，使系统更加稳定可靠。

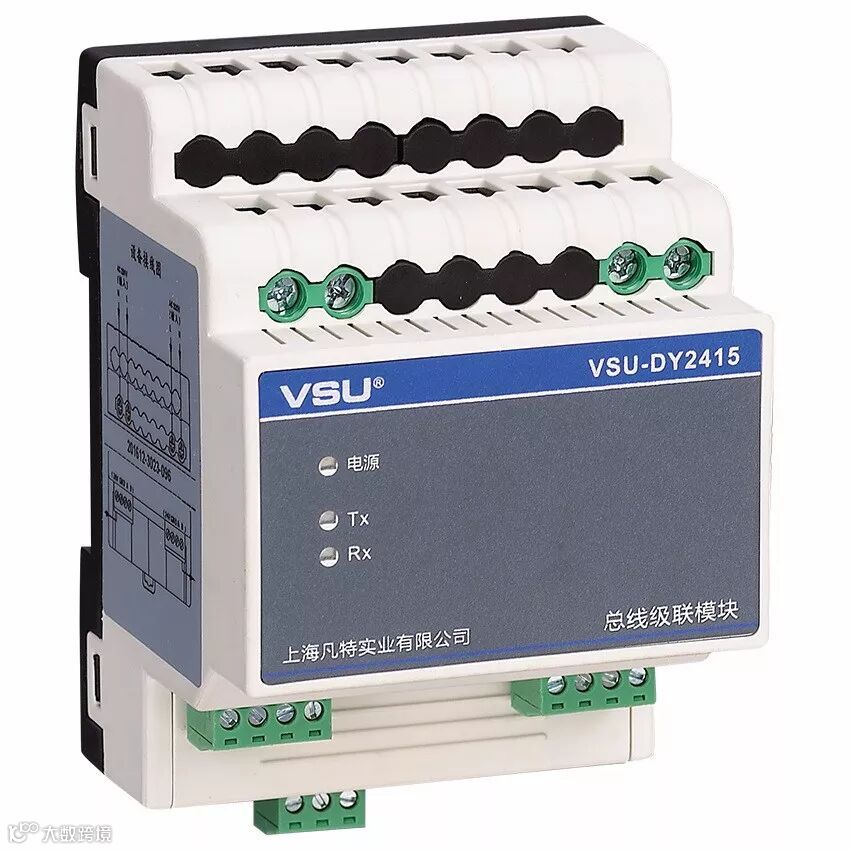

3. 总线级联控制模块
延长通讯距离300m
供电AC110-AC220V
① AC110-220V宽压供电,采用工业级DC-DC隔离电源模块，提供24V，0.8A；
② 内置进口全隔离VSU-Net通讯芯片，输入输出双隔离；
③ 导轨式安装，占4个模数位，符合 VSU-Net总线标准；
④ 1500W浪涌保护，15KV静电保护，2500V通讯隔离；
⑤ 独有的 隔离保护电路，可带电热插拔；
⑥ 有效延长VSU-Net通讯距离300m左右；
⑦ 本产品用于对VSU-Net差分通信信号的通信距离延长与通信隔离，可以使VSU-Net信号延伸300米左右的，同时提供24V，0.8A电源可供总线模块供电、通信信号输入输出等三重隔离为VSU-Net通信提供了有效的保护。具有抗干扰能力强、传输距离远、速率高、工作稳定等特点。
4. 导轨式系统电源
过流、过载和短路保护
为系统提供可靠的供电电源
① 标准35mm导轨安装；
② 自带过流、过载和短路保护；
③ 提供24V，1.5A电源供电；
④ 双重绝缘等级；
⑤ 国际宽电压供电。

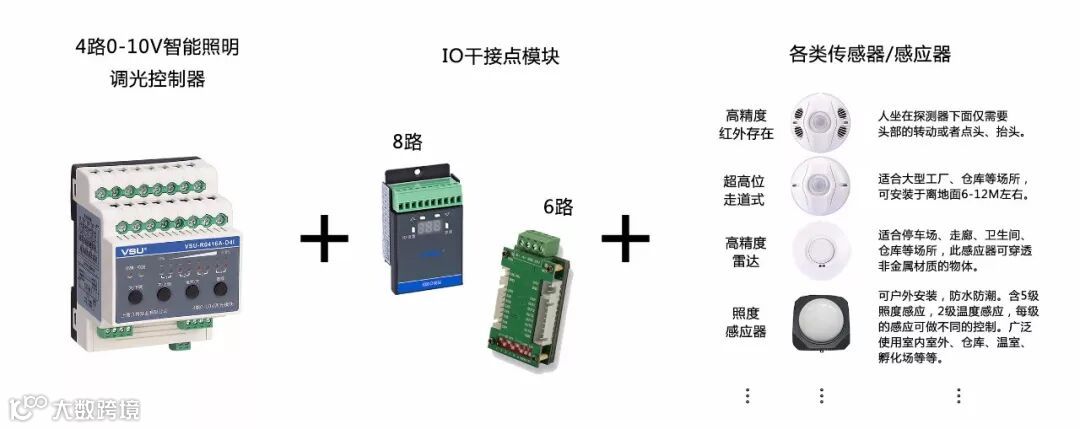

与VSU系列产品搭配：控制、节能效果翻倍
（点击图片可放大）
实现人来灯亮，人走灯灭（暗）
可根据周围人流、自然光等条件，自动调节灯光亮度，实现高效节能！

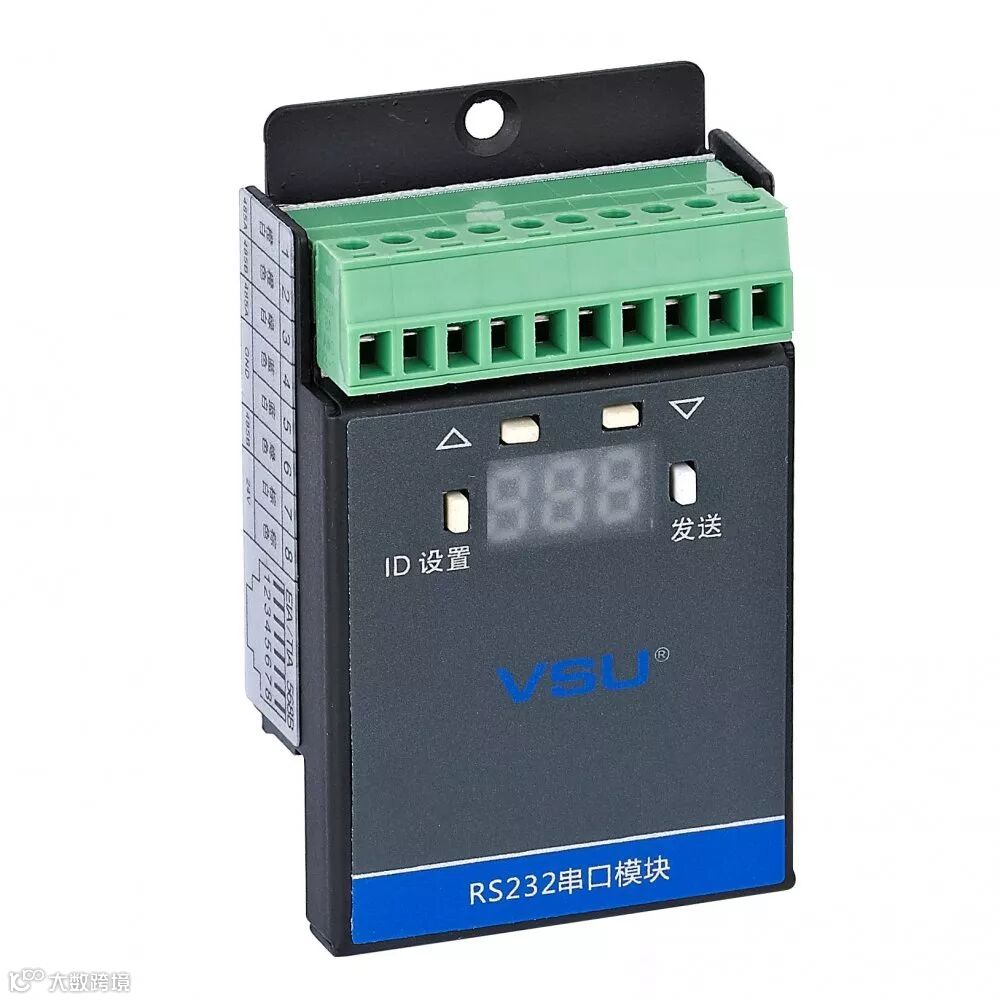

RS232串口模块
（协议转换模块）
1.RS232串口模块+温度传感器+逻辑主机=空调温度控制。如在夏季，高于xx℃空调自动开启，低于xx℃空调自动关闭。手动控制、自动控制可切换。夏季制冷、冬季制热。
2.可将其他设备接入智能照明系统。
2组窗帘IO输出模块
可控制2组弱电接口窗帘电机，实现窗帘打开、关闭、停止操作。全铝注塑机身，体积小巧，非常适合隐藏式安装；自带应急按键。

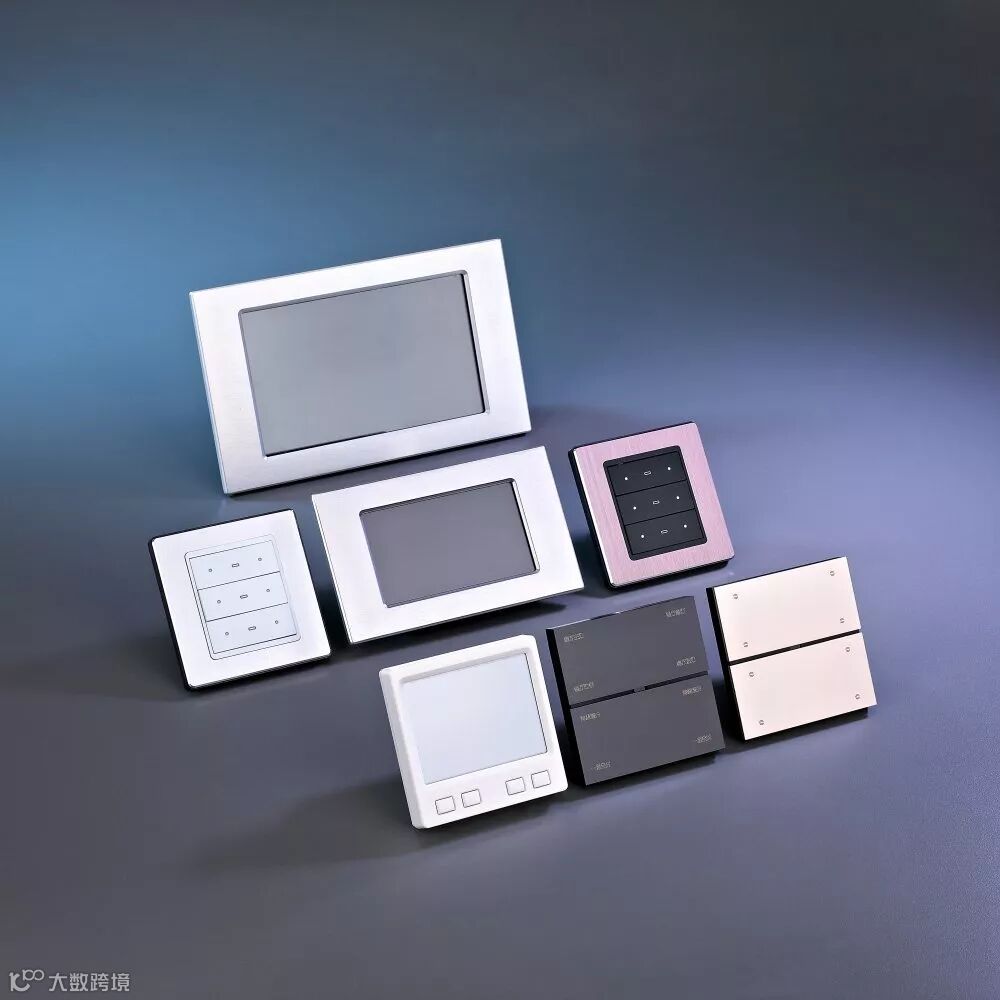

智能控制面板、智能触摸屏
代替传统翘班、拇指开关，
实现单控开关、按键绑定、区域设置、场景设置、虚拟按键设置等功能
更灵活
近两年实际应用到VSU智能照明控制系统的工程项目有：
（概选）

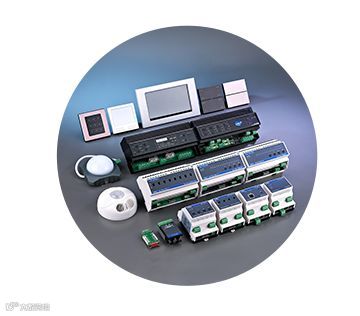

VSU智能照明控制系统组成部分多样化，拓展方便，安装条件简单，是一种便捷的照明类设施群，VSU智能照明类产品齐全，拥有多种质量认证和检验证书，提供质量保证。
VSU为树立智能照明控制系统新标杆而不懈努力着！
往期成功案例、系列产品回顾
商业综合体、机场、 工厂、会议室、地下停车场、轨道交通、学校、医院、图书馆、酒店别墅、工厂、物流中心、商业泛光照明项目
点击 ↓ 了解
【楼宇建筑-总线系列】
仓储、工厂、办公等工商业场所的室内项目
点击 ↓ 了解
市政路灯、 商业泛光照明、隧道路灯、园林景观亮化项目
点击 ↓ 了解
有智照方面项目需求的客户可以随时联系我们哦~
电话：021-54843362
