您了解谐波吗？
在振动学里认为一个振动产生的波里具有一定频率的振幅最大的正弦波叫基波。其他高于基波频率的小波就叫作谐波。
谐波产生的根本原因是由于非线性负载所致。当电流流经负载时与所加的电压不呈线性关系，就形成非正弦电流，非正弦电流在电网阻抗上产生压降，会使电压波形也变非正弦波，产生谐波。
1
谐波干扰的危害

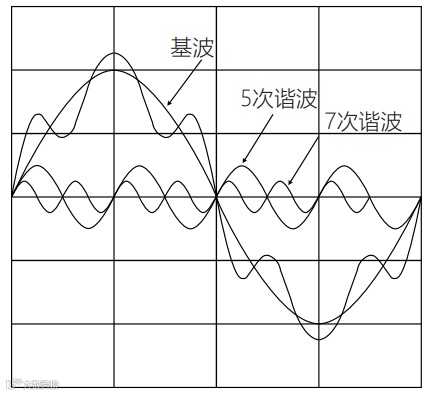

谐波示意图
（1）谐波使公用电网中的元件产生了附加的谐波损耗，降低了发电、输电及用电设备的效率，当有3次谐波时，大量的谐波电流会流过中性线，从而导致中性线发热量增加，严重时还会发生电气火灾故障。
（2）谐波会影响各种电气设备的正常工作。谐波对电机的影响除了引起附加损耗外，还会产生机械振动、噪声和过电压，使变压器局部严重过热。谐波还会使电容器、电缆等设备发热量增加，从而导致绝缘老化、寿命缩短，以至损坏。
（3）谐波会引起公用电网中局部的并联谐振和串联谐振，从而使谐波放大，这就使上述（1）和（2）的危害大大增加，甚至引起严重事故。
（4）谐波会导致继电保护和自动装置的误动作，并会使电气测量仪表产生误差。
（5）谐波会对邻近的通信系统产生干扰，轻者产生噪声，降低通信质量；重则威胁通信设备和人员的安全。
2
怎样进行谐波治理？
目前市面上处理谐波的方式有多种，比如：在设备进出线加装进出线电抗器、无源滤波器、有源滤波器、加装隔离变等等。
无源滤波器，又称 LC 滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤特定次数谐波，无源滤波器具有结构简单、成本低廉的特点。
但如果系统存在多个阶次谐波，那么就需要加装多套无源滤波器达以到滤波的效果，并且需要根据系统无功情况进行定制，否则存在无法自动运行或者过补偿的风险。LC无源滤波器还有投入瞬间对电网冲击较大、响应时间慢等缺点。

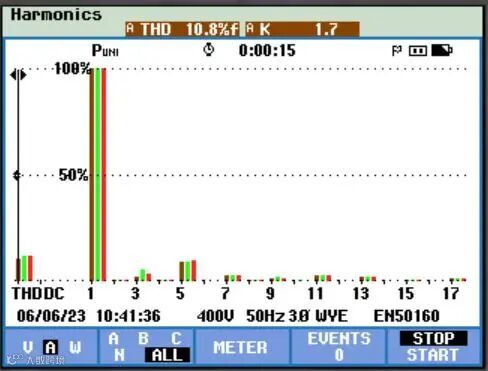

某项目现场谐波测量情况
还有采用有源电力滤波器进行主动治理谐波的方案，有源滤波器是采用现代电力电子技术和基于高速 DSP 器件的数字信号处理技术制成的新型电力谐波治理设备。
它通过逻辑芯片进行快速计算，计算出系统所有谐波阶次的含量，然后通过控制芯片进行输出与各阶次谐波电流大小相等、相位相反的谐波进行抵消，从而达到滤除谐波的目的。
3
选择什么样的产品进行谐波治理？

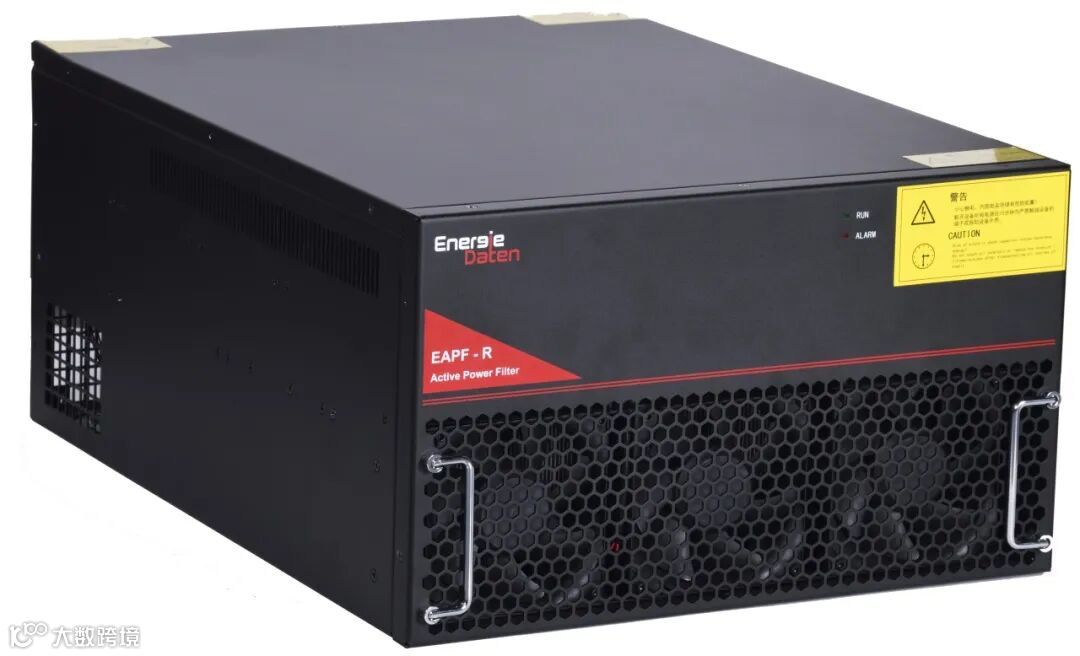

EAPF系列有源滤波装置
昂顿EAPF系列有源电力滤波器是优质的谐波治理产品。它解决了 LC 无源滤波器只能滤除某次谐波的不足，并且不会给系统带来无功问题，实现了动态抑制谐波的功能。
相对于LC无源滤波器来说，有源滤波的治理效果更好，可以滤除2~50次谐波，并且滤波效果高响应速度快，运行过程中没有放大谐波的隐患，大大提高了电力系统的稳定性。
昂顿EAPF可以独立运行，也可以通过并联实现更大的补偿容量，适合各种容量场合的谐波治理要求。
同时，设备的运行不受电网结构和负载类型的影响，不会与系统发生谐振，可以实现多种负载的谐波治理。
