钢·立·柱·调·垂·系·统
PASC-585

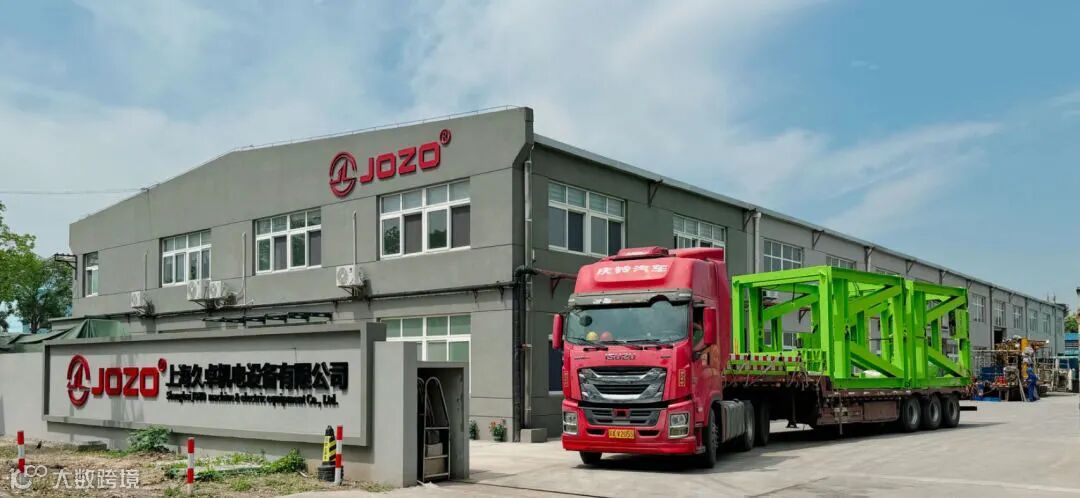

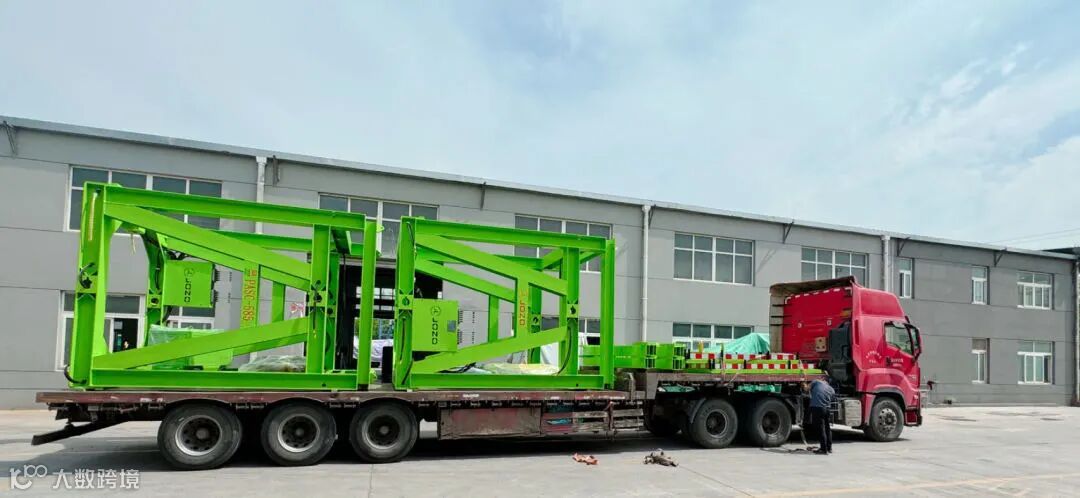

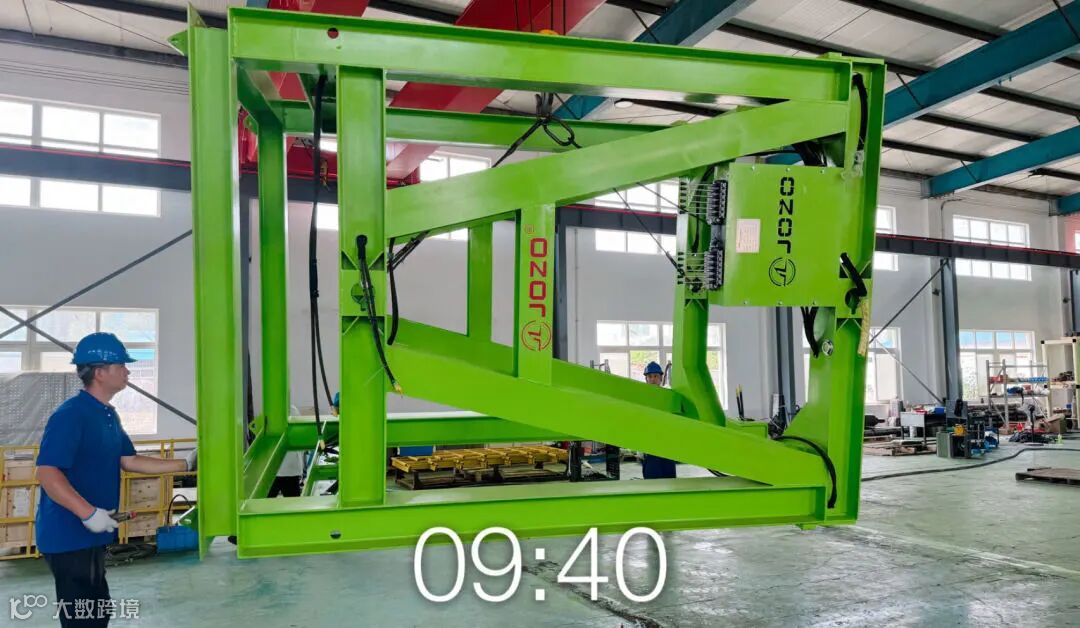

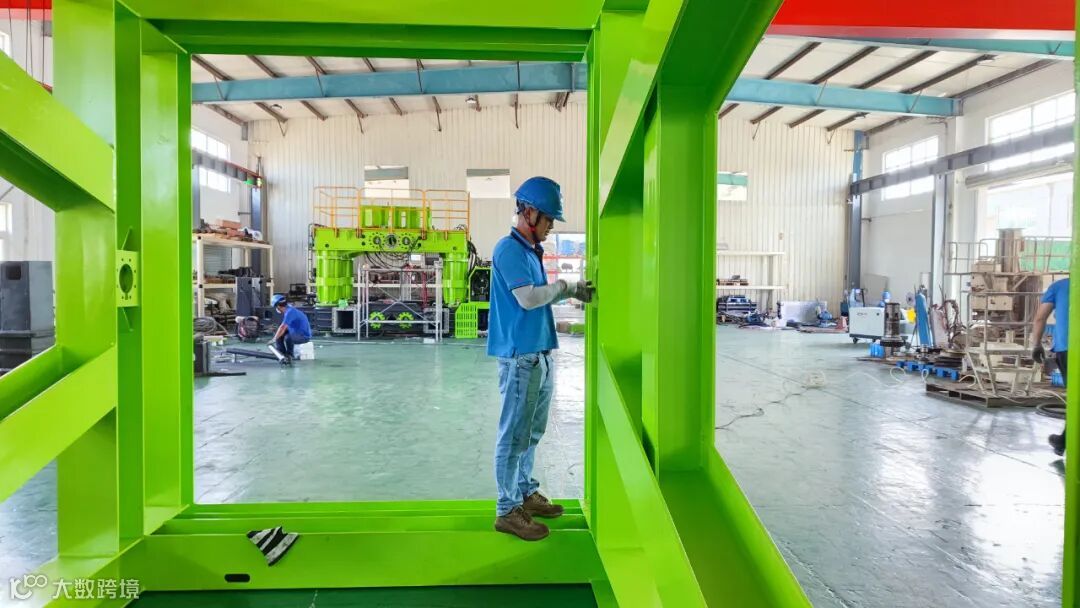

6月17日，
上海久卓两台PASC-585
钢立柱调垂系统顺利发货。
这款高精度装配式调垂系统
进行钢立柱的施工，
精度控制、工艺简便，
调节精度可靠的桩柱一体化建造技术，
提高施工效率，
降低施工成本，
且符合“双碳”目标实现节能减排。
桩柱一体结构通常采用结构柱作为支承钢立柱，且桩为旋挖成孔灌注桩，桩身直径仅比钢立柱底板略大，内部空间狭小，钢立柱整体插入桩身内部，不能直接对钢柱的标高、安装位置及垂直度进行调节。为此上海久卓设计研发了这套调垂系统来进行钢立柱的施工高精度调节。
组成部分

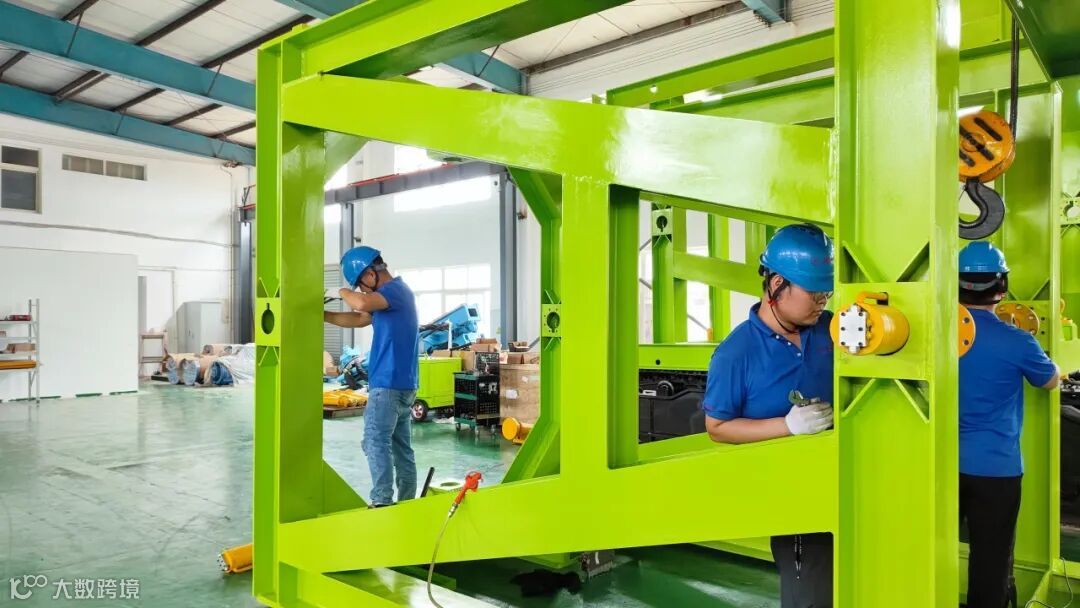

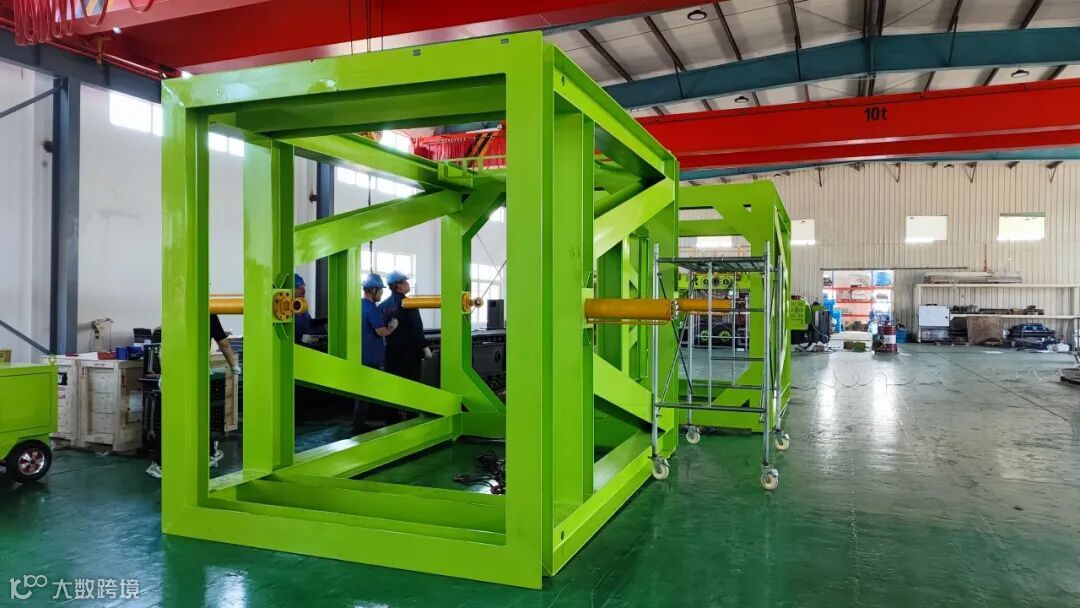

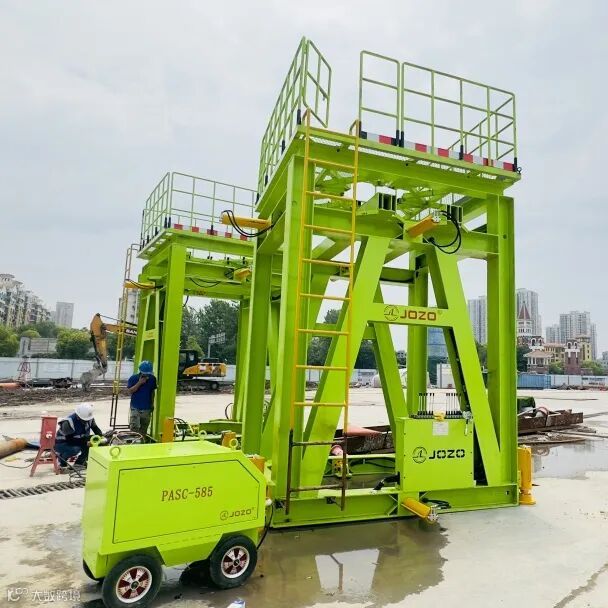

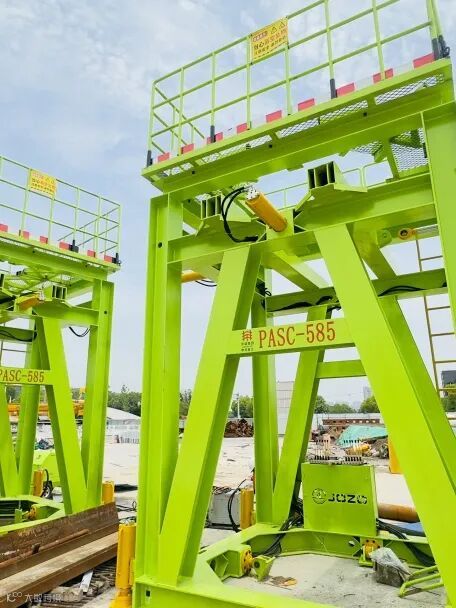

调垂系统由装配式底座、装配式调垂支架、导向结构组成。
装配式底座提供调垂基准工作面，装配式调垂支架通过预埋螺栓与底座连接并对中，导向结构安装在钢立柱上，对钢立柱进行加长并穿过装配式底座中心与调垂支架中心，通过调垂支架的上下层限位梁与调节螺栓对导向结构进行水平限位、标高校准、垂直度调节，保证逆作法桩柱一体化施工中钢立柱的施工精度满足要求。
规格参数
|
钢立柱调垂系统 PASC-585 |
|
外形尺寸 |
2.9 x 2.6 x 4m |
重 量 |
5800Kg |
调整范围 |
直径0.5 - 1.6m |
|
检测精度 |
0.03% |
工作压力 |
20MPa |
调 整 力 |
15.7t |
|
系统功率 |
1.1Kw |
额定流量 |
3L/min |

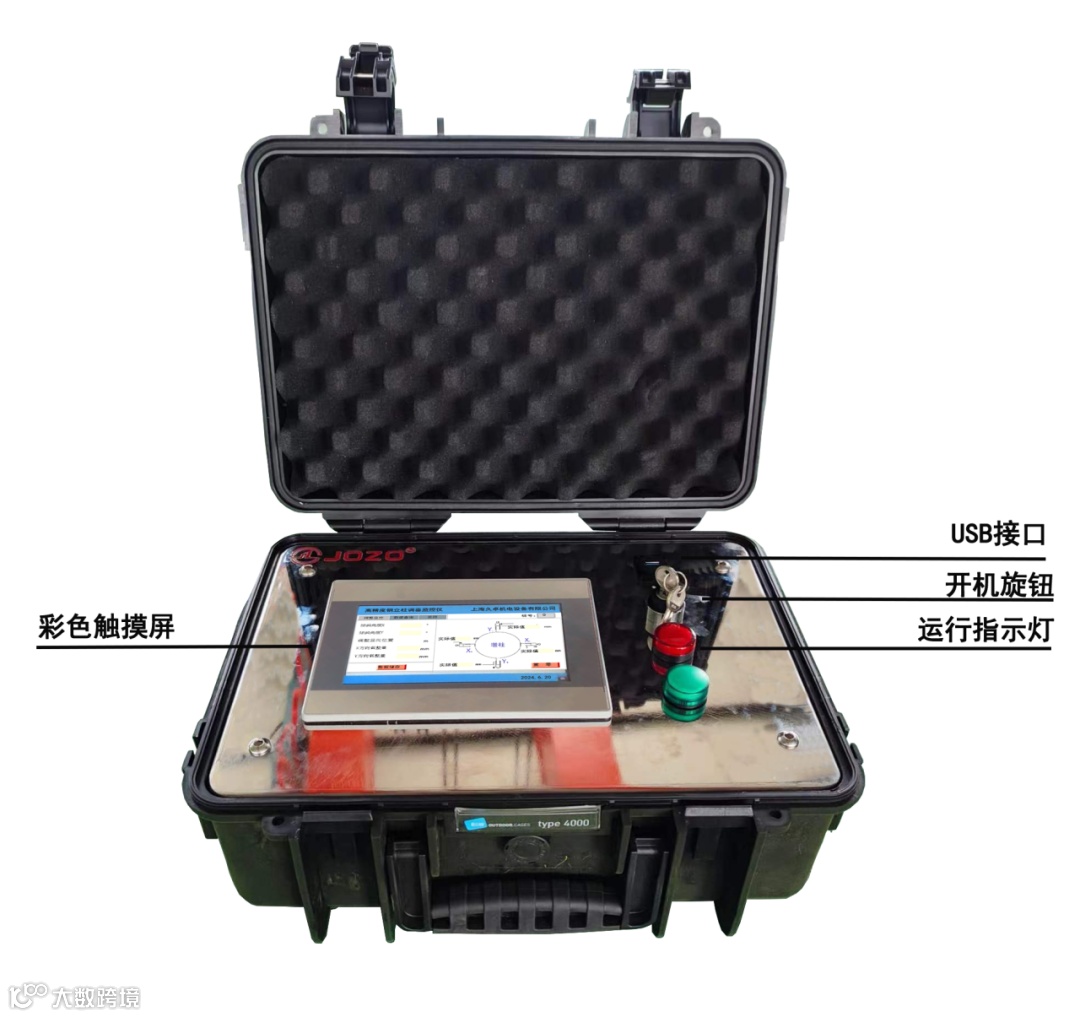

调垂监控箱

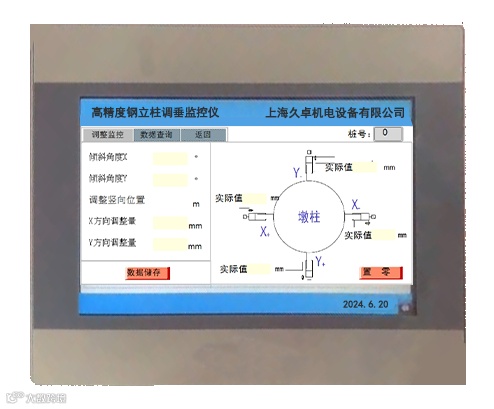

监控界面
调垂装置调垂精度高，整合钢柱调垂系统、施工操作及防护于一体，适用性强、安全可靠、施工操作简便、节能、环保。监测装置采用高精度倾角仪，实时对监测逆作钢立柱柱垂直度偏差并即时反馈，给予钢柱调垂纠偏，监测精度高、数据稳定，分辨率达到万分之一以上。
