您了解无功补偿吗？
在说无功补偿之前，我们有必要提一下电价，这可是跟无功补偿有着密不可分的关系。
对大多数的工商业用户来说，电价的组成中，有一项电费是力调费。
什么力调费呢？其实就是根据用户的功率因数来确定的奖励或者惩罚性电费。

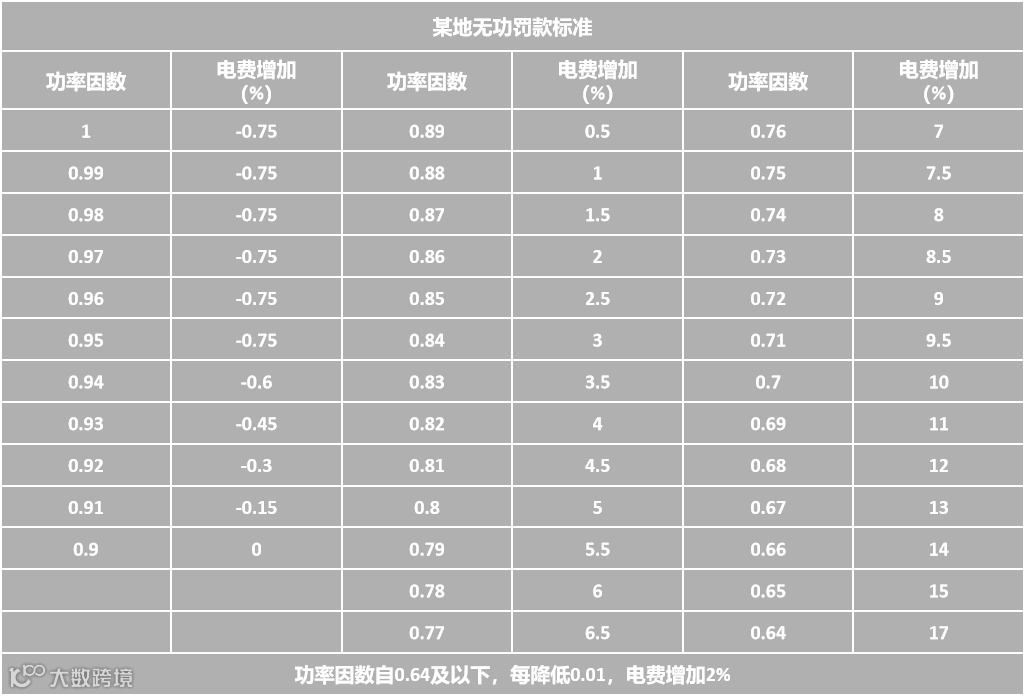

某地无功罚款标准
就是说系统中无功太多了，供电部门要对用户罚款，按照上面表格来看，功率因数越低，无功罚款的比例就越高，用户想要避免这部分的罚款就需要用到无功补偿产品了。
那么，到底什么是无功补偿产品呢？这次我们就来浅谈一下，什么是无功补偿的基础概念。
1
无功补偿的基础概念
无功补偿是什么？
无功补偿 ，全称无功功率补偿，是一种在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境的技术。
而什么又是功率因数呢？
功率因数是指交流电路有功功率对视在功率的比值。用户电器设备在一定电压和功率下，该值越高效益越好，发电设备越能充分利用。
谈到这里，让我们来看看，视在功率、有功功率、无功功率之间有什么关系呢？

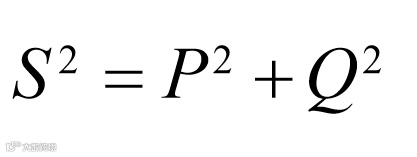

视在功率（S）等于有功功率（P）和无功功率（Q）之矢量和
视在功率S的单位是KVA，有功功率P的单位是KW，无功功率Q的单位是Kvar。
那么，举个例子。

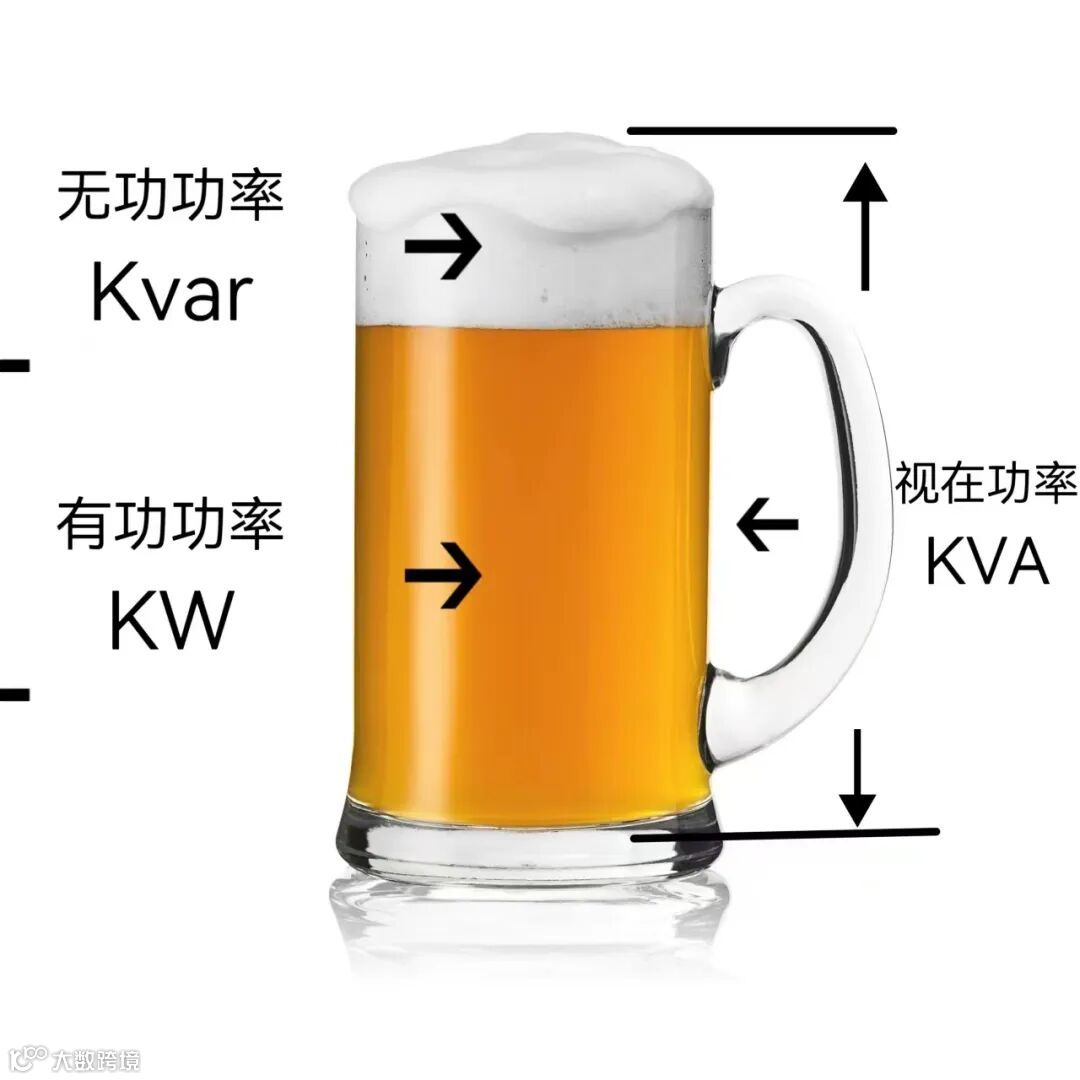

我们拿一杯啤酒来理解就很好明白了，一瓶倒满的啤酒就像视在功率，人们要喝的是下层的啤酒液体，就像是有功功率，而上层的啤酒泡沫就像是无功功率，泡沫越少，啤酒液体就越多。
所以，视在功率是一定的，那么一旦输出了越多的无功功率，有功功率就减少得越多了。
所以，为了提高电网的功率因数，就需要对系统进行无功补偿。
补偿前
假设，系统中的设备是一台印刷机，印刷机内部有大量的电动机，电动机是感性负载，为了产生电磁转矩，必须消耗无功功率产生感性无功。
因此，在未进行无功补偿时，由于产生了感性无功，所以功率因数低下。
那么，怎么处理这种问题呢？
我们可以在印刷机工作后，投入电容器，来向系统补偿容性无功，就可以提高系统的功率因数。

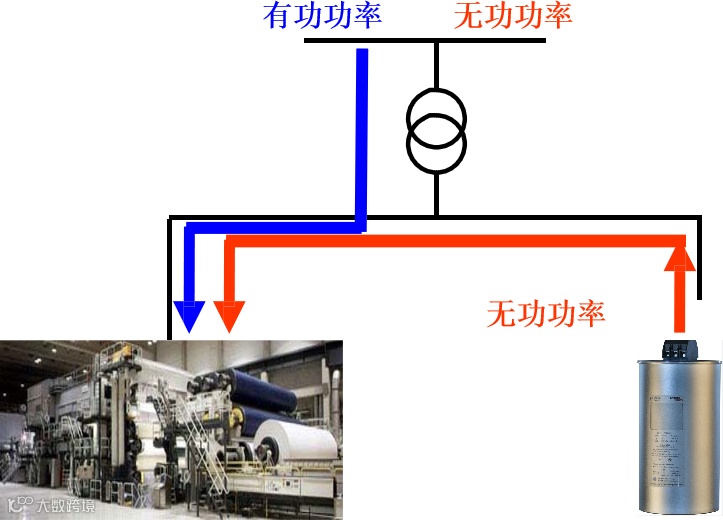

补偿后
在通过电容器对系统进行补偿后，减少了电网对无功的输出，提高了功率因数。从而可以规避供电部门对用户的无功罚款，甚至还可以获得电费奖励。
2
选择什么样产品进行补偿？
市场上常见的低压无功补偿方案一般是系统中并联电容器+串联电抗器，这样的方案，不仅可以抑制谐波电流，很大程度上提高了电网的运行安全性能。
接下来，给大家简单介绍下昂顿科技的电容器、电抗器产品。
昂顿科技的CA电容器是一种低压自愈式电容器，采用干式技术，可广泛应用于低压输配电场合。
产品采取轻质铝罐设计，罐内集成了三相相互独立的单元，每个单元内采用金属化聚丙烯薄膜为电介质，并采用特殊的镀层工艺，提高了电容器的自愈能力及过流能力。
三相独立的电容芯在严格的环境中绕制而成，并经过长时间的干燥工艺去除潮气，保证了电容器各项参数的稳定性。

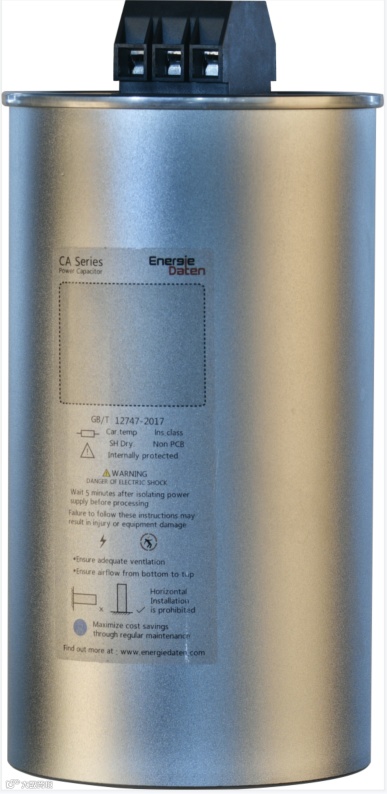

EDT-CA 电容器
由电路原理我们知道，电容器在投入瞬间理论上相当于短路，当电网电压不过零时投入电容器会有很大的合闸涌流，对电网和开关器件冲击很大。
为了避免这种情况，常规情况下就会考虑串联电抗器，这样可以有效降低涌流，更好地保护电容器等产品，另外，串联电抗器还具有抑制一定频率谐波的功能。
昂顿科技RE电抗器产品性能卓越，质量可靠。该产品为纯干式结构，采用优质硅钢片、优质耐高温漆包导线绕制，由环氧树脂浇注而成。具有过载能力强、损耗小、温升低、噪音小等特点。

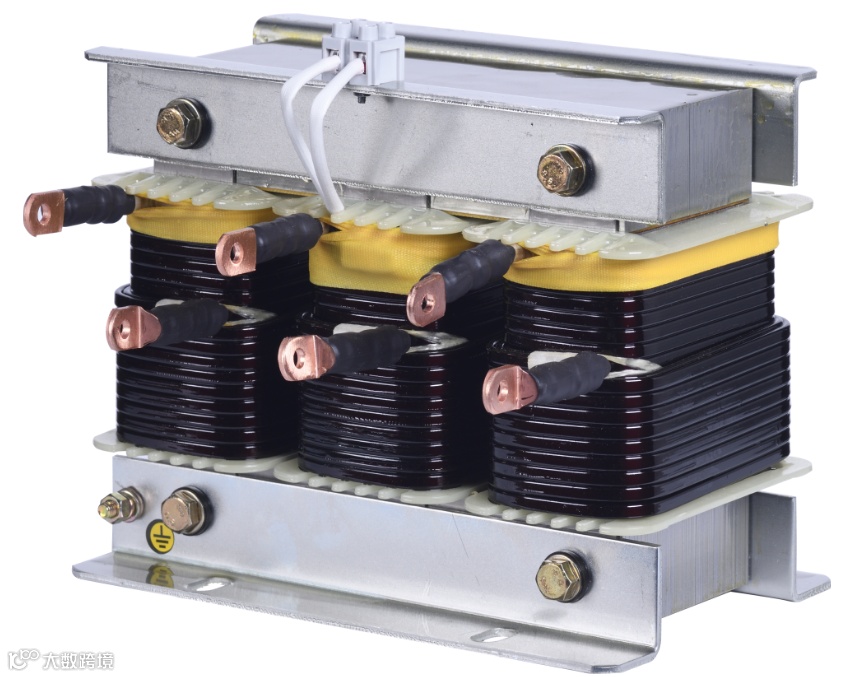

EDT-RE 电抗器
了解更多产品信息，可联系昂顿科技售前支持部
