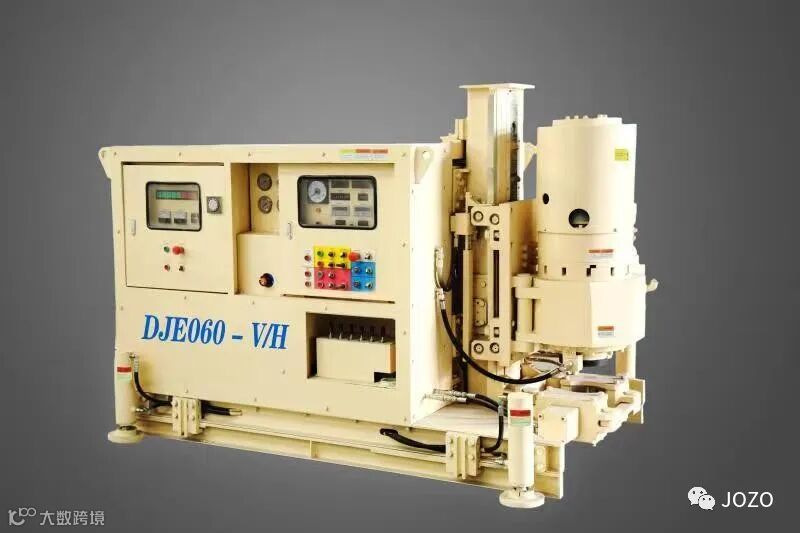

DJE060-V/H
全方位高压旋喷钻机
Omni-directional High-pressure Rotary Jet Drill

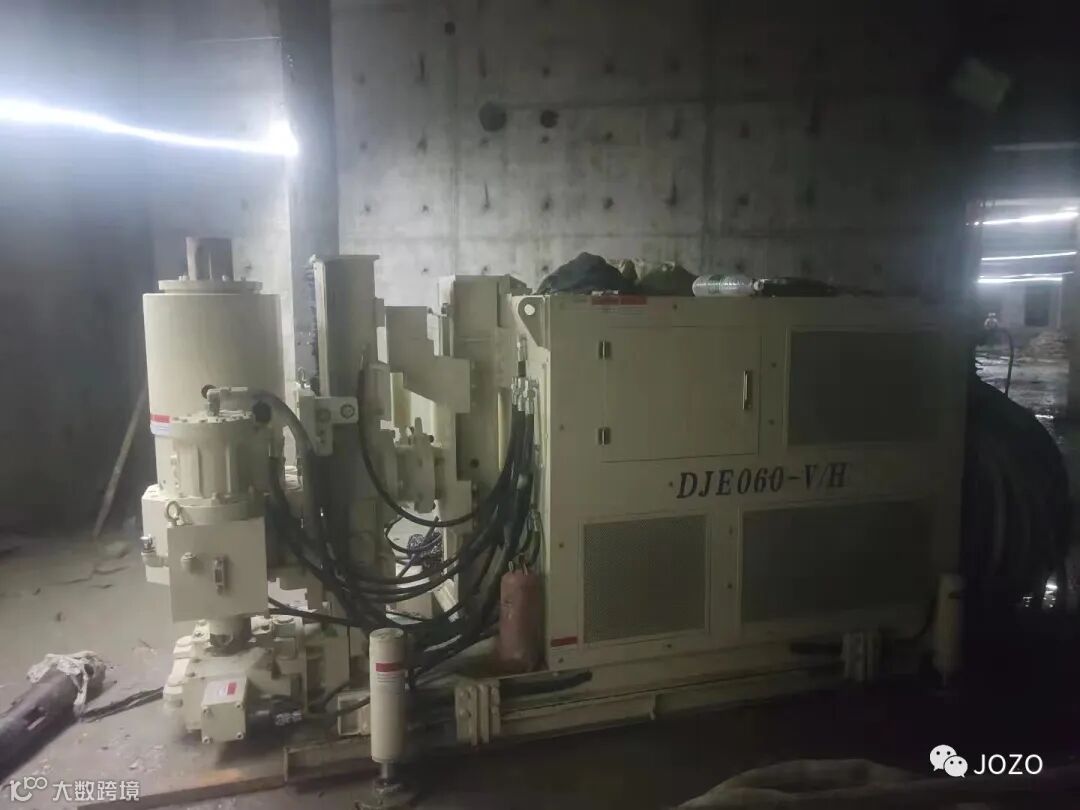

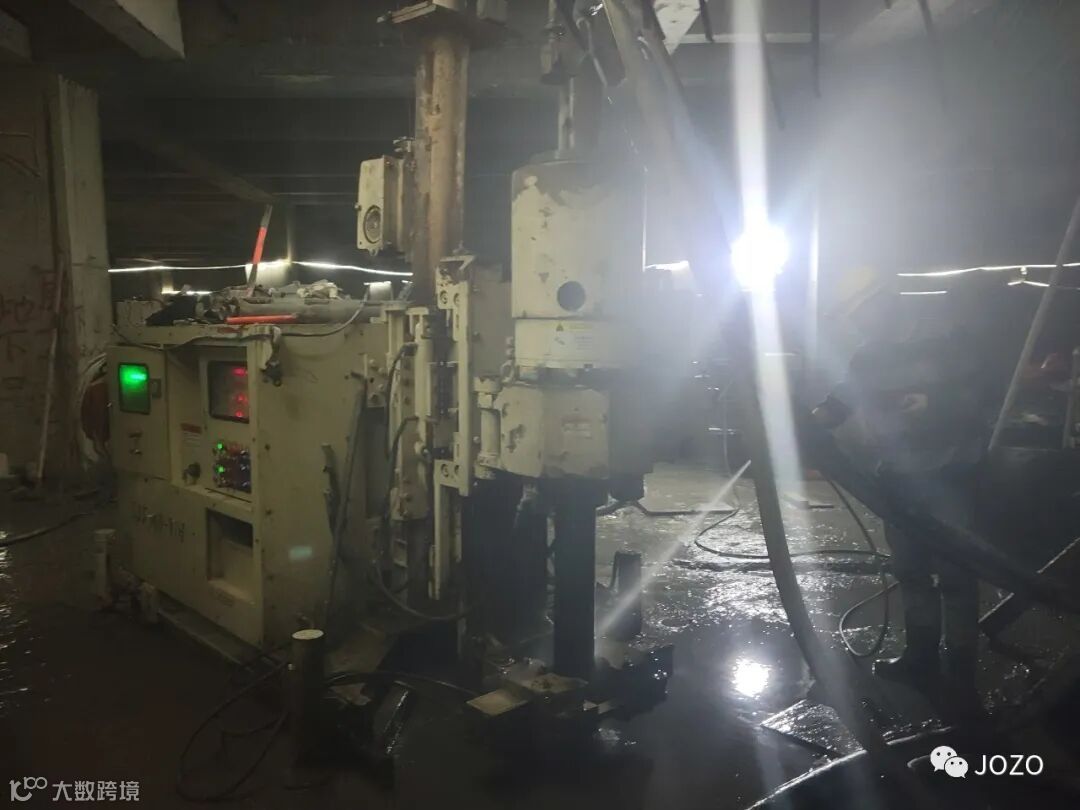

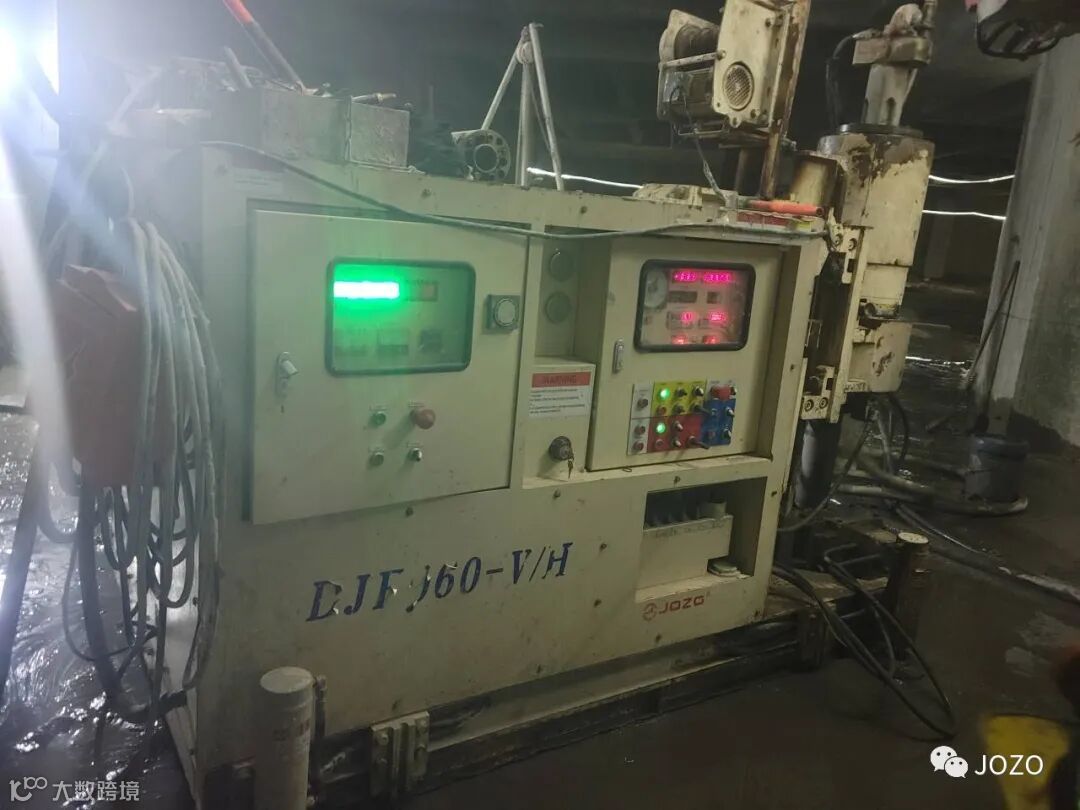

上海久卓DJE060-V/H是一款小型机，适用于隧道里面、桥梁下面低净空狭小空间的微扰动MJS加固止水施工。
成桩直径大
成桩质量稳定
可任意选择桩型及桩径
特殊的喷浆结构，形成稳定加固体
地内压力检测配合孔内强制返浆
对周边环境微扰动
一、设备参数
|
驱动系统 |
液压马达驱动 （二级变速齿轮） |
|
主轴孔径 |
146mm |
|
最大输出扭矩 |
6700N·m |
|
输出转速 |
0~30rpm |
|
提升速度 |
0~3.8m/min |
|
提升力 |
170kN |
|
加压速度 |
0~5.5m/min |
|
加压力 |
117.5kN |
|
行程 |
500mm |
|
步履行程 |
300mm |
|
承力外伸支架 |
四点液压型 |
|
电机功率 |
30Kw+11Kw(4P) |
|
电源电压 |
380v(50Hz) |
|
外形尺寸 |
2350mmx1765mmx1735mm |
|
钻机总重 |
4100kg |
二、优势&特点
1.施工质量高
喷射压力高，成桩直径大，施工质量稳定，适用于地质情况复杂、地下障碍物多、紧邻轨道交通等环境的深基坑地连墙接缝止水。
2.微扰动施工
通过管内强制排泥和调整返浆量等手段，对地内压力形成有效控制，保持周围动压平衡，使喷浆过程对周边环境微扰动。
3.清洁无污染
通过钻具管内强制排出废弃泥浆并集中收集，再通过固液分离机进行压榨处理，实现水土分离，避免表层的二次污染和降低运输成本。
4.适合狭小空间
适应狭小空间、大扭矩、全方位施工的施工方法。
5.自动监测
采用全程在线施工管理系统，自动监测与控制施工参数。
6.集中化处理
通过独特的多孔管和前端造成装置，以高压射流切割破坏周围土体，实现将硬化材料浆液加压输送、喷射、切削地层、混合、排泥、集中泥浆统一完成。
上海久卓机电设备有限公司成立于2005年，是一家从事地基基础工程设备设计、制造和销售的高新技术企业及上海市专精特新企业。JOZO致力于开发安全、创新、尖端的技术，并为地基基础工程行业提供全套设备解决方案。
JOZO设备广泛应用在全国各地各种类型的桥梁、高架桥、高速公路、地铁、隧道、地下线路、铁路和建筑物附近。
