热熔压敏胶在剥离时的破坏模式

剥离强度是压敏胶（PSA）的最重要性能之一。测试时除了要关注其剥离强度的数据，对测试中出现的破坏模式也要特别关注，因为胶的破坏模式也是压敏胶特性的一种表现，测试方式如上图所示。

这是纸标签最常见的破坏模式。纸张的破坏强度通常比所用胶黏剂的内聚力和剥离力要低。

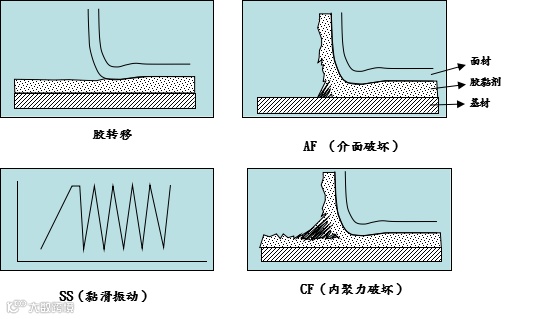

胶转移模式或面材和胶黏剂之间的介面破坏。对于低表面能塑胶这样的难黏面材来说，在剥离时，胶黏剂层可能会分离面材而转移到被贴物表面上，这种模式一般是我们所不希望看到的。

当胶黏剂的内聚强度低于面材的剥离强度和介面胶黏力时，在剥离时，胶黏剂本身可能会从内部断裂。

胶黏剂和被贴物之间剥离。对大部分压敏胶带来说，这是典型或需要的破坏模式。在被贴物上没有任何胶黏剂残留。

当被贴物的内聚强度在所有破坏力量中最低时，就会发生被贴物撕裂现象。在纸张或纸板等较薄弱的被贴物上经常可以看到这种破坏模式。

对于特定的胶黏剂配方来说，整个试验过程中剥离速度是一样的，但是因为在胶黏剂Tg范围附近，胶体会出现大的伸长或变形，在剥离时的应变速率可能因此而不稳定。在黏滞点（峰值）的力是最大伸长率的结果。然而，紧接在峰值后面的试样立即充分的松弛，没有任何应变速率。因此，可以检测到的力非常低，甚至于检测不到。出现这种形式的破坏模式时，峰值和谷值的力以及两峰之间的距离都应该记录下来。
