前言
达坦智能无线井下压力监测系统（Tartan All Purpose Pressure System,简称“TAPP”），是基于EM信号无线传输原理，实现无线实时监测油气井井下压力、温度的先进解决方案，可为油气井生产制度优化调整、油藏动态分析提供可靠的数据支撑。
TAPP 产品概览

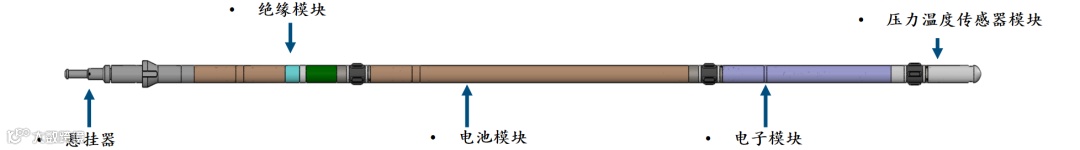

测量发射系统
• 主要由压力检测模块、电子处理系统、井下电池组成。压力检测模块精确测量井下压力、温度，电子系统对采集数据进行加密编码，编码后的数据以电磁波（EM）形式发射，通过地层传输至地面。
地面接收系统
• 主要由地面天线与接收机组成。地面天线感应来自地层的微弱电磁信号并送入接收机。接收机对交流电源、电机等用电设备产生的电噪声进行抑制与滤波，通过模拟/数字解调与解码对有效信号进行放大和处理。解码后的井下压力、温度数据通过IoT物联网上传至数据监测云平台TAPP E-Display，用于实时曲线展示与数据管理。
地下组件
最大外径
48mm
最大工作压力
20,000PSI
（137MPa）
工具长度
5.5m
测量精度
±0.25％FS
（传感器可定制）
最高工作温度
125℃
电池续航时间
2年（每8小时发送一次数据）
地上组件

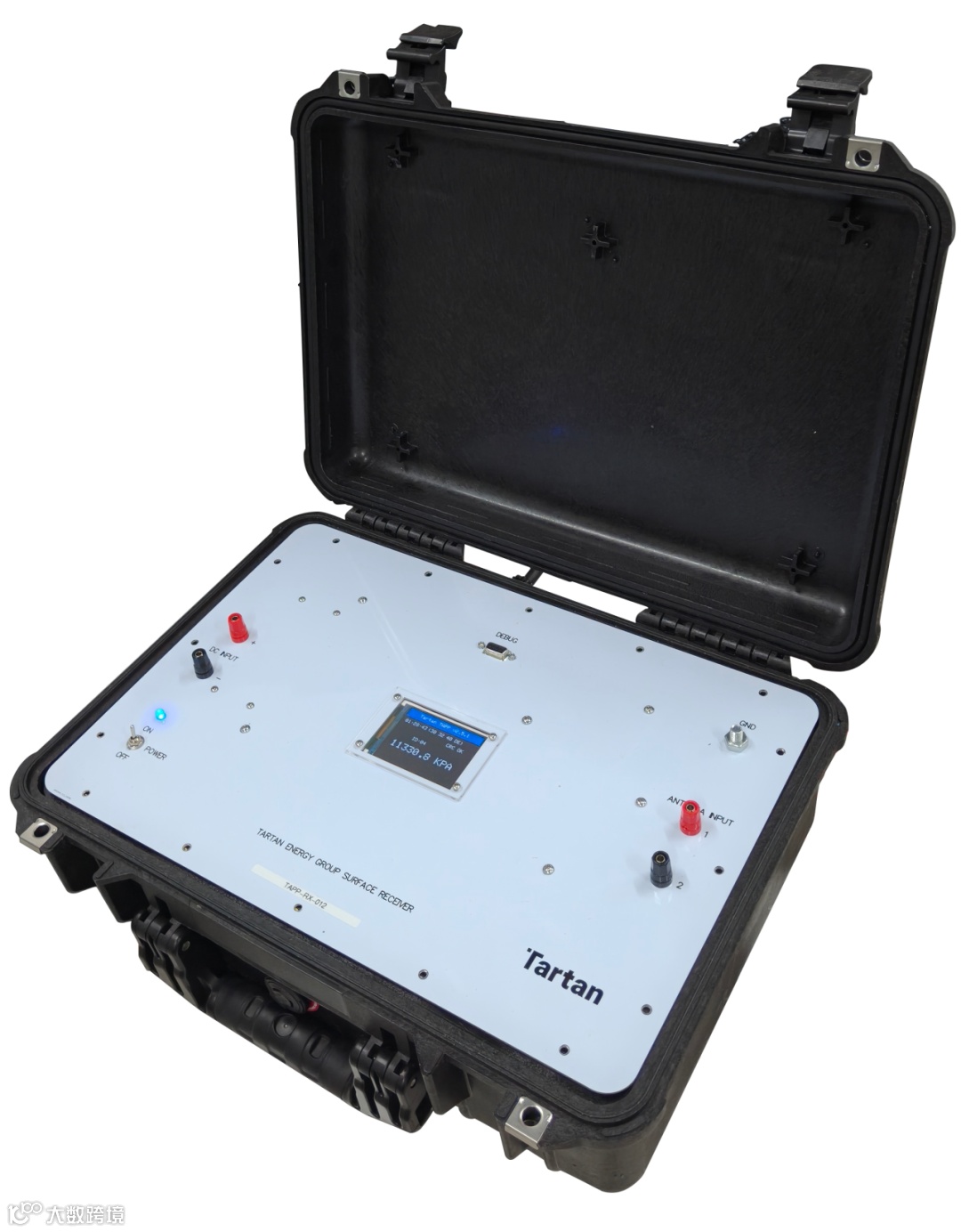

安装方式
Pelican Case，防水防爆
电源
太阳能光伏板/220V交流电
数据输出
现有的SCADA或其他本地数据采集系统(4-20mA输出/Modbus传输)物联网Sim卡4G/5G信号传输，配套TAPP Display数据展示平台

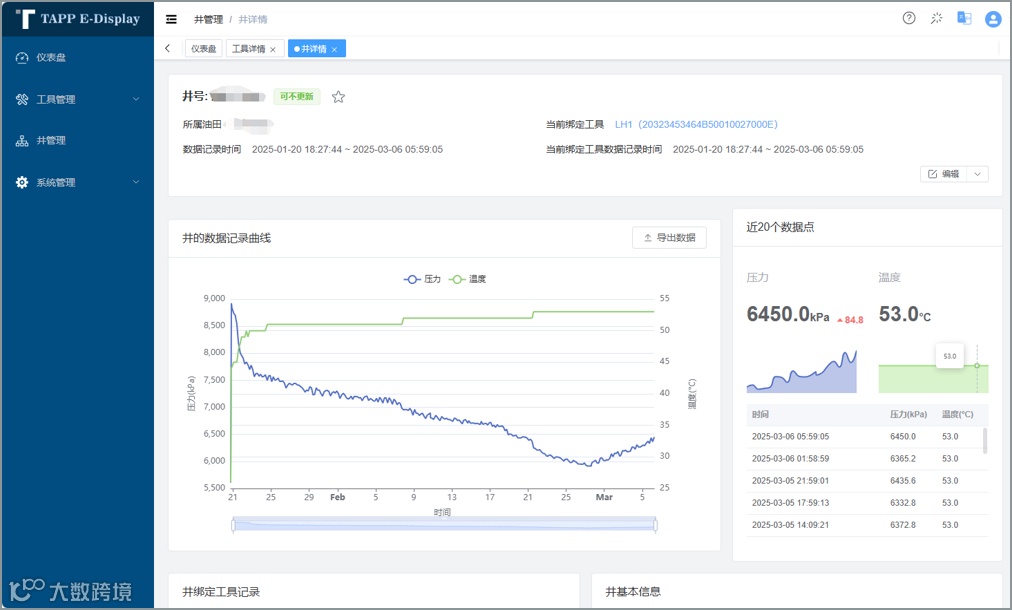

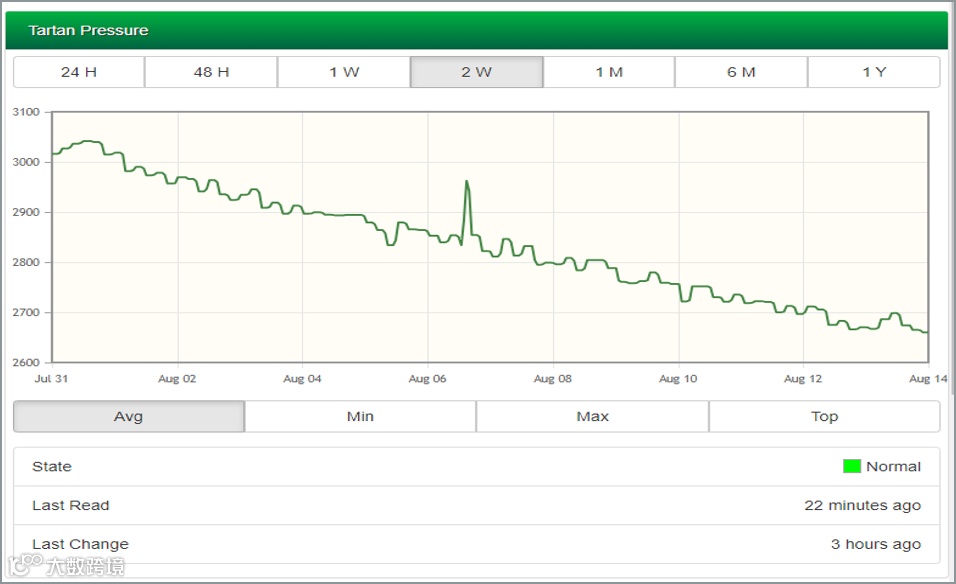

实时井下温度压力数据平台
无线实时压力监测、不影响油气生产
无需关井及起下管柱，在不影响油气正常生产的情况下，以可靠的电磁波传输为载体，创新实现了井下压力数据实时、连续监测，大幅降低了并底压力监测的操作风险和监测成本。
极具优势的部署、使用和维护成本
产品在原有生产设备上进行部署，无需进行大幅度现场设备改造，工作环境适应性较强;成熟无线数据4G/5G物联网数据传输方案，无需进行专用网络部署，搭配开发完善的跨平台用户界面，使用简便;
灵活的监测方案
可以根据生产方案和油田现场需求，灵活设置井底压力数据的监测与发送间隔，可实现长达两年的电量续航(以每8小时发送一次数据测算)
丰富的应用场景及可拓展性
用于对油气自喷井，机抽井(柱塞泵、螺杆泵、电潜泵)井底压力(温度)监测。为生产井动液面监测，泵效管理，试井测试，控井底流压生产，油藏动态分析等多个应用场景提供精确的井底压力数据。搭配有物联网通信的可视化压力数据平台(TAPP E-Display)，同时数据支持接入现有油气生产物联网及地面SCADA系统，实现数字油田动态智能监控。
应用案例 1
地区：陕北某区块
井类型：煤岩气井（气动力射流泵排液）
深度：2351米
工具部署位置：TAPP工具安装于筛管下方
实施日期：2025/7/18
亮点：创全球陆上油气生产井无线井底压力监测井深新纪录

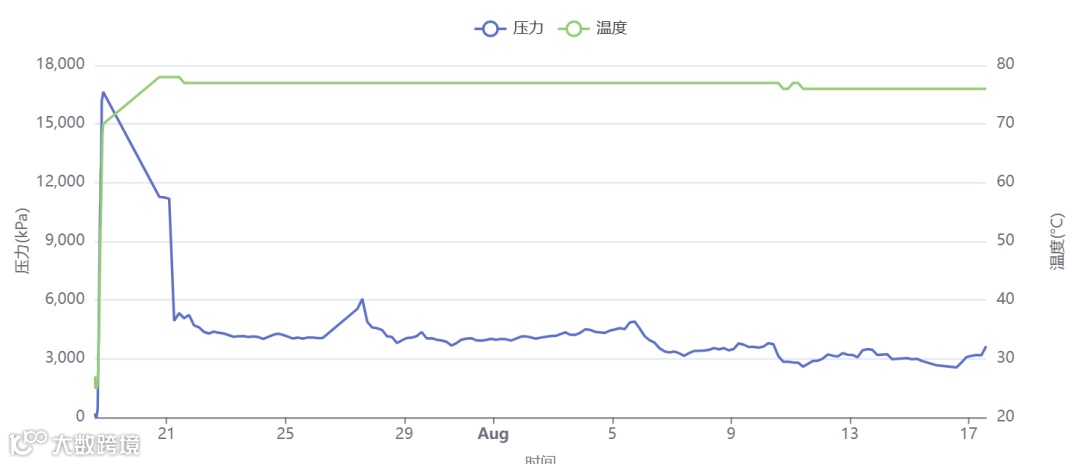

应用效果：井下压力与温度数据可以稳定接收，工程师可根据压力数据动态调整排液制度。完井后每4小时传输一组数据，截至8月18日，数据接收成功率100%。
应用案例 2
地区：加拿大阿尔伯塔省Rolling Hills区块某油井

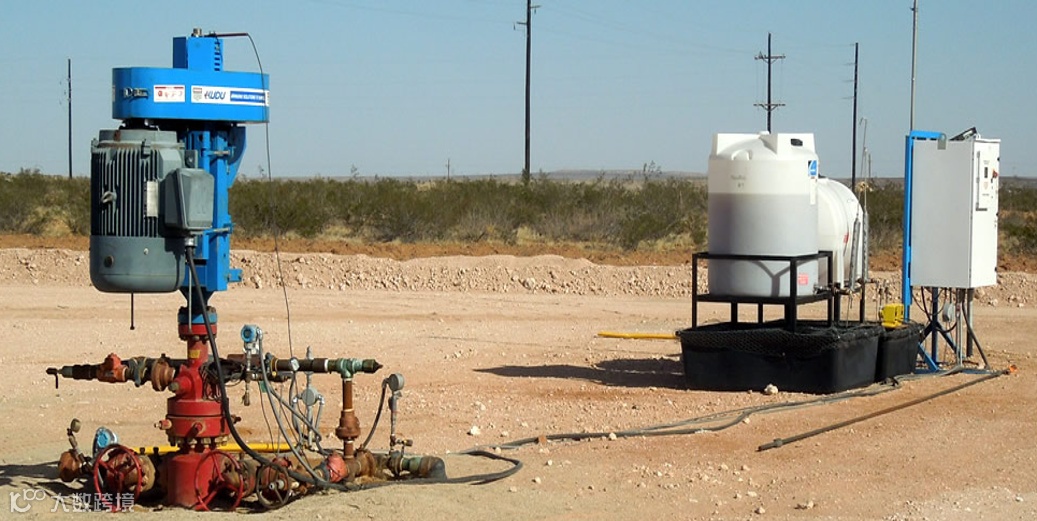

井类型：螺杆泵井
深度：1365米
工具部署位置：TAPP工具安装于螺杆泵下方
亮点：使用TAPP工具前，每周测量动液面3~4次，环空泡沫影响，测量结果不准确，影响螺杆泵转速调整；使用TAPP工具后，每4小时向地面发送一次压力数据，用电脑或手机实时查看泵吸入口压力，动态调整螺杆泵转速。
应用效果：得益于TAPP系统的使用，工程师在该井投产第一个月里，密切监测了油藏的压力变化，动态调整螺杆泵转速，保持合理泵沉没度，从而使该井获得了较高的产量。
