招募 | 北京华筑第三届BIM精英班火热报名中！

课程名称

课程时间

课程类型

课程安排

教课目标

Revit         快速入门

1天

Revit基础知识

1.基础知识讲解

了解 Revit的技术特点、优势、操作流程。掌握Revit软件的基本知识和基本操作技能。

Revit概述

1.1   Revit特性

1.2   Revit用户界面

1.3   Revit的启动

1.4   Revit基本术语

1.5 Revit通用基本操作

Revit

结构

1 天

技术培训

Revit Structure ：

掌握结构模型的创建方法

1软件操作学习

1.1结构梁绘制基本操作（异形梁的处理）

梁系统的排布

1.2结构柱绘制基本操作

1.3结构墙绘制基本操作

1.4结构楼板绘制（金属压型板的绘制）

1.5各结构构件扣减规则

1.6桁架、支撑的基本绘制

1.7结构基础（独基、条基、筏板）

1.8钢筋（直筋、箍筋、保护层）

墙、板配筋（按区域、路径以及绘制钢筋网片）

Revit

建筑

3天

建筑BIM模型的创建

1.1墙的创建及各类墙的处理

掌握建筑模型的创建方法

1.2幕墙创建及幕墙的灵活应用

1.3建筑装饰柱

1.4楼板的创建及各类楼板的处理

1.5天花板的创建及处理

1.6屋顶创建

1.7洞口的应用

1.8楼梯扶手及坡道

1.9门窗家具及室外构件

Revit通用功能

2.1场地布置

掌握Revit软件的通用功能的使用。

2.2设计表现-渲光源、材质、渲染和漫游

2.3明细表统计

2.4创建设计图纸

Revit族

2天

基础

1族基础

了解 Revit族的技术特点、优势、操作流程。掌握采用Revit制作族文件的原理和技能。

1.1族的分类与特点

1.2族编辑器工具界面

1.3族制作流程

2概念设计环境

2.1概念设计环境基础知识

2.2创建体量形状

2.3基于体量创建设计模型

2.4表面有理化

2.5自适应构件

结构族

独立基础

桩基础

变截面梁

上翻梁

下翻梁

建筑族

门：创建参数可控的门族

窗：创建参数可控的转角窗、天窗族

家具： 创建一个桌子、椅子、壁灯、沙发等家具

栏杆：公制栏杆、公制栏杆—嵌板及公制栏杆—支柱配合创建栏杆族

Revit土建实训

3天

项目分析及分工

1、对项目基本情况分析

包括：总占地面积、地理位置、层高、专业需求、建模级别、建模周期、周边环境及配套设施、需要建模的人数（分专业）、BIM软件选择等。

2、任务分工

包括：选出BIM项目负责人、制定建模目标、按专业分小组、制定整体及每天建模计划、制定任务分配规则、制定工作集颜色规则等

3、拟定建模规则

（模型拆分原则、文件命名规则、模型深度规则，如模型定位基点设置规则、轴网与标高定位基准规则等）

4、制定项目协同规则

链接与工作集的协同原理，确定协作方式，制定文件夹架构

5、项目信息提取

项目概况信息、定位轴网信息、构件信息统计

6、制定项目样板

土建样板：

土建专业建模

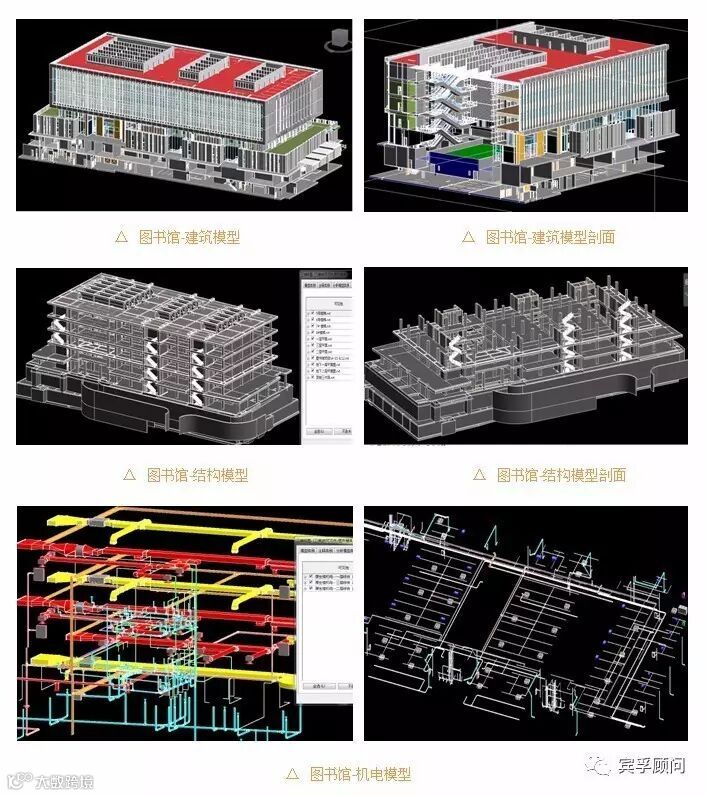

1、结构模型：

1.1分楼层建模、分构件建模：竖向结构墙、柱；横向结构梁、板

2、建筑模型：

2.1二次结构：砌体隔墙、轻质隔墙

2.2装修工程：幕墙工程、门窗工程、 墙面及地面装饰面层、天花板等。

Revit        机电

3天

技术培训

Revit MEP概述

Autodesk Revit MEP它通过数据驱动的系统建模和设计来优化建筑设备与管道（MEP）专业工程。Revit MEP软件是基于建筑信息模型的、面向设备及管道专业的设计和制图解决方案。

1.风管机械设置

2.风管绘制的基本操作

3.风管占位符绘制的基本操作

4.风管管件的基本配置

5.风管附件的放置

6.软风管绘制的基本操作

7.风道末端的添加

8.机械设备的添加及管道的连接

给排水的机械设置

1.管道系统的添加

2.管道绘制的基本操作

3.管道占位符绘制的基本操作

4.平行管道的基本操作

5.管件的基本配置

6.管道附件的放置

7.软管的绘制

8.给排水设备的添加及管道的连接

9.喷头的放置及布局

电缆桥架的机械设置

1.电缆桥架的布管系统配置

2.线管的绘制

3.电气设备布置

项目样板的建立

1.MEP项目样板的建立

2.过滤器及平面视图组织

Revit机电族

2天

技术培训

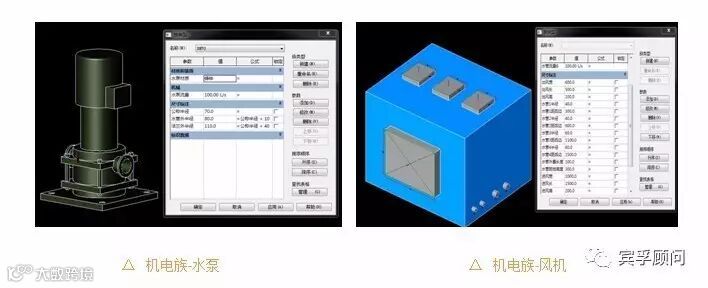

1.机电族概述及分类

机电项目常用族的制作，制作符合出图规范的二维表达族，族模型轻量化，预制设备等非常规机电族制作。

2.族参数、族类别及公式应用

3.形状创建

4.连接件及控件应用

5.二维表达

6.风道末端制作

7.机械设备制作

8.阀门附件制作

Revit机电实训

3天

项目分析及分工

1、对项目基本情况分析

掌握华筑生活楼项目的机电专业模型的绘制，掌握基本机电项目流程及绘图技巧。

包括：总占地面积、地理位置、层高、专业需求、建模级别、建模周期、周边环境及配套设施、需要建模的人数（分专业）、BIM软件选择等。

2、任务分工

包括：选出BIM项目负责人、制定建模目标、按专业分小组、制定整体及每天建模计划、制定任务分配规则、制定工作集颜色规则等

3、拟定建模规则

（模型拆分原则、文件命名规则、模型深度规则，如模型定位基点设置规则、轴网与标高定位基准规则等）

4、制定项目协同规则

链接与工作集的协同原理，确定协作方式，制定文件夹架构

5、项目信息提取

项目概况信息、定位轴网信息、构件信息统计

机电专业建模

6、制定项目样板

机电样板：

7、机电建模

1、机电模型的绘制方法及注意事项

2、根据土建样板制定机电深化样板

3、根据项目进行不同方式的建模：每人进行一个专业的建模，再统一进行管线综合，机房等后续工作。

4、各专业建模的步骤：

(1)风管（送风，排风，回风等专业）

(2)水管（空调水，给排水，消防水等专业）

(3)电缆桥架（强电，弱电等专业）

5、碰撞检测

合模

1天

模型整合

整合结构、建筑、机电模型，如模型较大一般采用链接形式。避免模型过大导致模型运行不流畅。

掌握全专业模型整合运用

Navisworks

2天

技术培训

Navisworks简介及基础

掌握 BIM 模型的漫游功能、输出漫游动画、重点掌握碰撞检查：碰撞检查规则、解读碰撞结果，生成碰撞报告

1.模型导出与合并

2.导航栏及漫游应用

3.视点动画

4.剖切应用

5.三维校审

对象动画制作及施工模拟

1.对象动画制作

2.施工工艺动画制作

3.脚本应用

4.碰撞检测及修改

5.施工进度模拟制作

Navisworks实训

1天

案例实训

1.模型修改

体验真实项目流程，掌握外部数据源关联进度计划，完成项目级碰撞检查，管线综合、施工模拟的制作。

2.选择集制作

3.进度计划编写

4.显示数据编写

5.录入Timeliner

6.输出动画

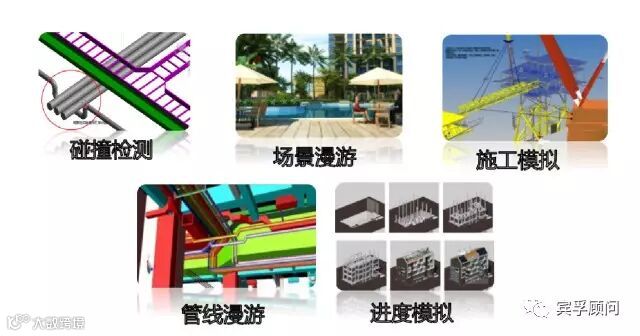

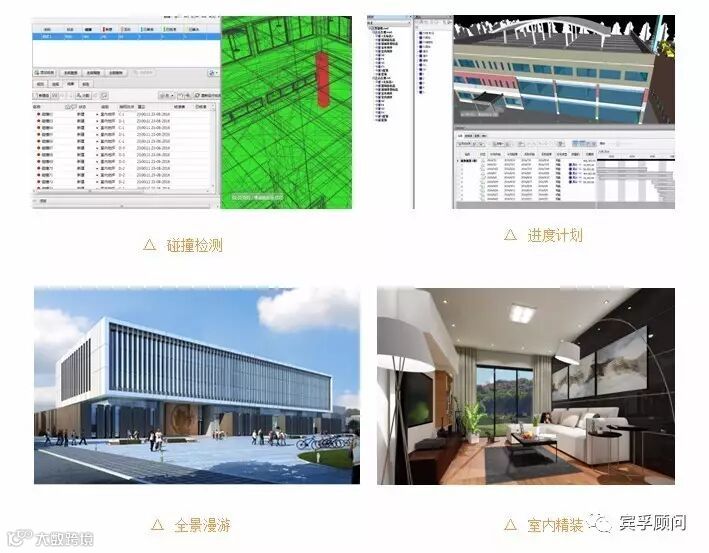

碰撞检测、管线综合

1、  运用navisworks软件进行全专业模型碰撞检测。

2、根据碰撞报告进行全专业模型修改。

施工模拟

1、  施工工艺模拟

2、  施工进度模拟

3、  明细表的使用、工程量提取，模型标注，Revit图纸布置及出图

4、  建筑效果场景模拟

Lumion

2天

技术培训

LUMION基础

掌握基础模型编辑制作与动画环境创建技巧，且具备独立制作漫游动画及效果图能力

1、动画环境设定

2、动画场景创建

3、模型建立注意事项详解

4、动画场景模型的导入

5、效果图及表现动画特效详解

6、动画镜头设置技巧

7、动画后期剪辑讲解

Lumion实训

1天

案例实训

LUMION实训小案例

具备独立完成展示动画的创建及动画后期的效果制作能力。

1、模型导入

2、环境创建

3、灯光创建

4、动画路径创建技巧

5、动画创建理论总结

6、建筑效果渲染

7、成果汇报

2017年8月份课程培训

星期一

星期二

星期三

星期四

星期五

星期六

星期日

31　

　1

2

3

4

5

6

华筑精英班

　Revit快速入门

　Revit结构

Revit建筑

7

8

9

10

11

12

13

华筑精英班

Revit土建族

Revit土建实训

14

15

16

17

18

20

华筑精英班

Revit机电

Revit机电族

21

22

23

24

25

26

27

华筑精英班

Revit机电实训

整合模型

Navisworks

28

29

30

31

华筑精英班

Navisworks实训

Lumion

Lumion实训
