全站仪悬高测量操作详解

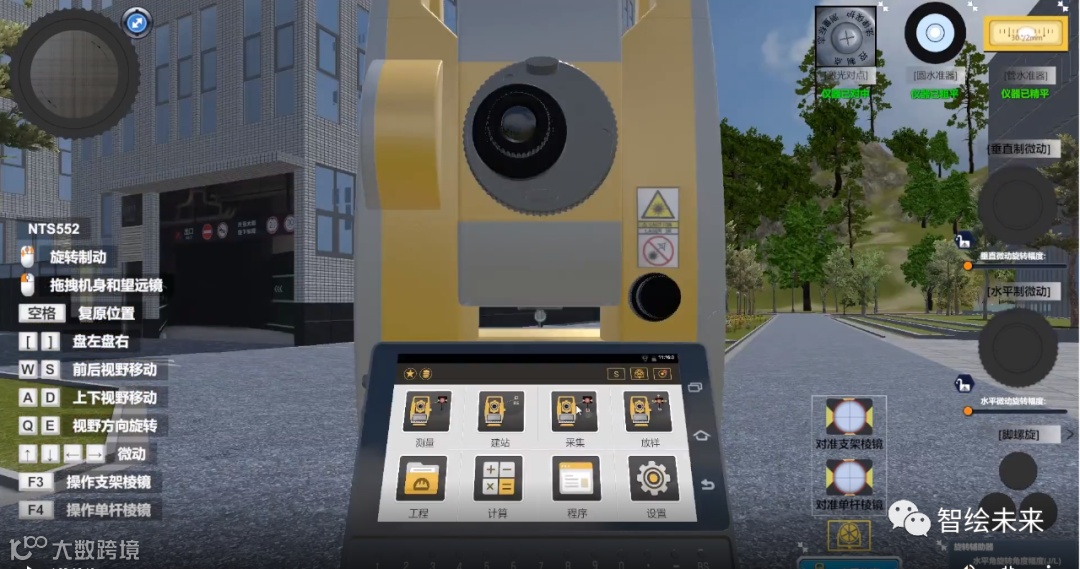

  1.首先，将全站仪开机，进入全站仪操作界面。

图1 进入全站仪操作页面

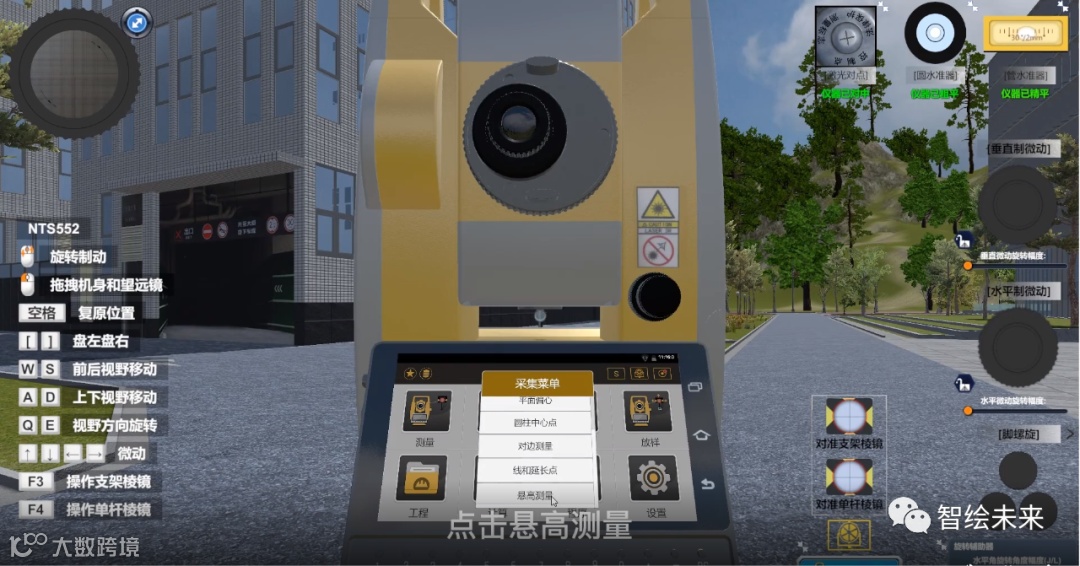

  2.点击【采集】-【悬高测量】。

图2 进入悬高测量页面

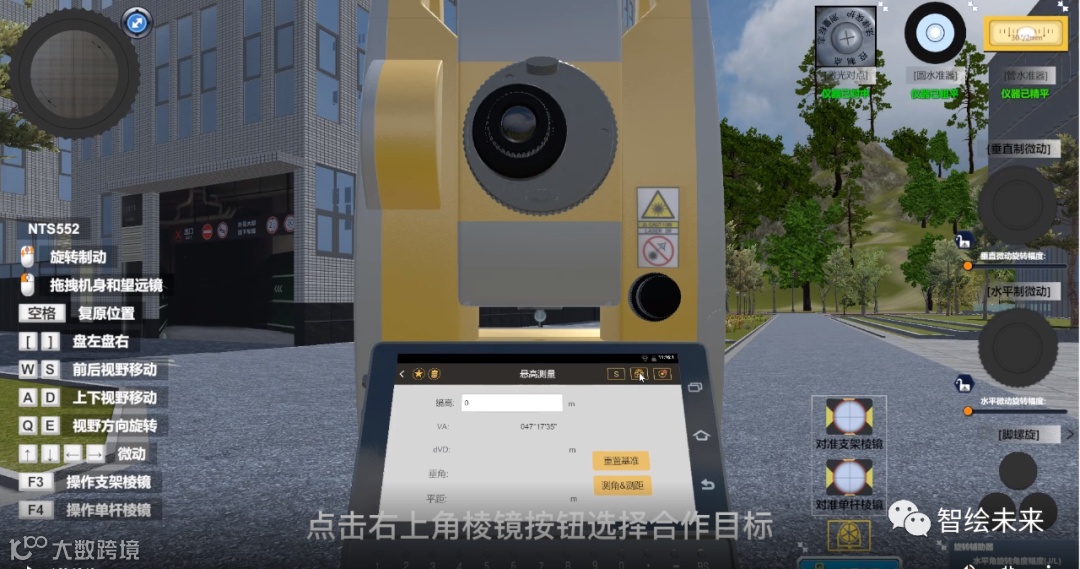

  3.点击右上角按钮，进入“合作目标”界面，选择照准棱镜、反射板还是无棱镜测量。（注：此处选择合作目标为棱镜）

图3 选择合作目标

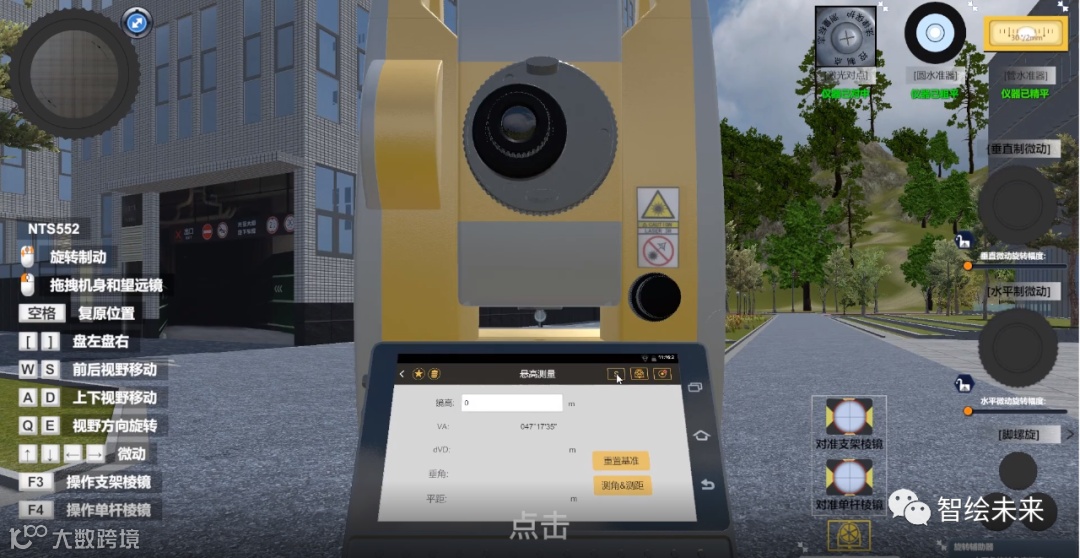

  4.点击右上角按钮，进入“测量模式”界面，选择对目标点的测量模式。

图4 进入测量模式界面

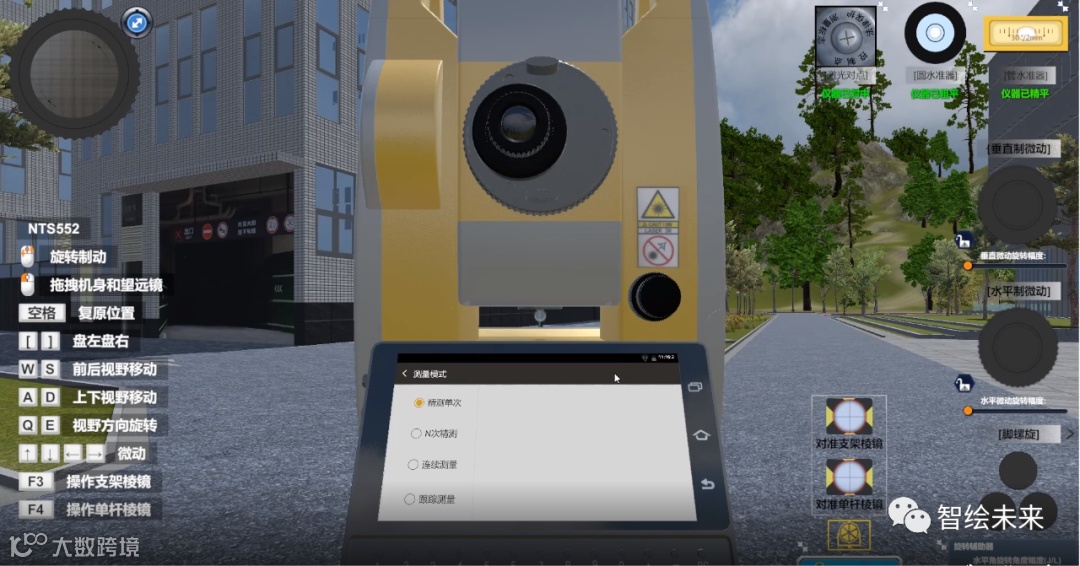

图5 选择测量模式

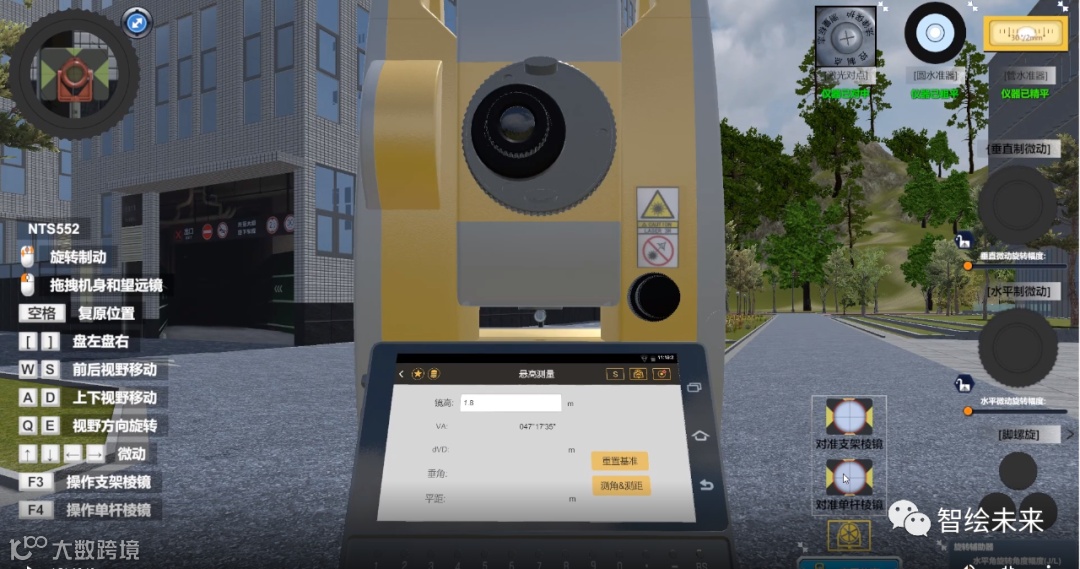

  5.返回悬高测量界面，照准假设好的棱镜，输入镜高，点击“测角&测距”按钮，待其测量停止时，得到棱镜点的相关数据。

图6 棱镜对准全站仪

图7 输入镜高

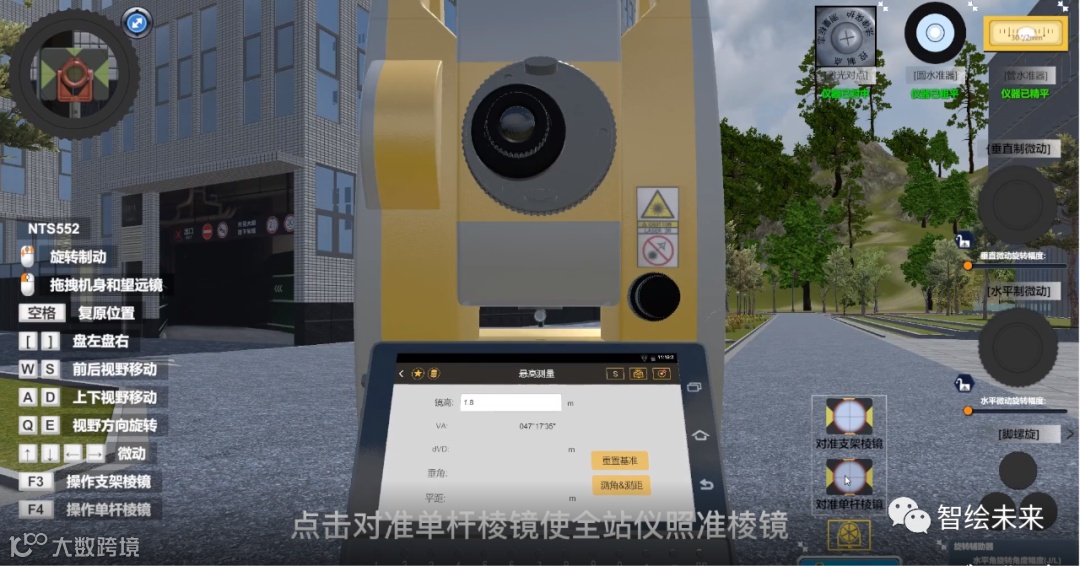

图8 全站仪照准棱镜

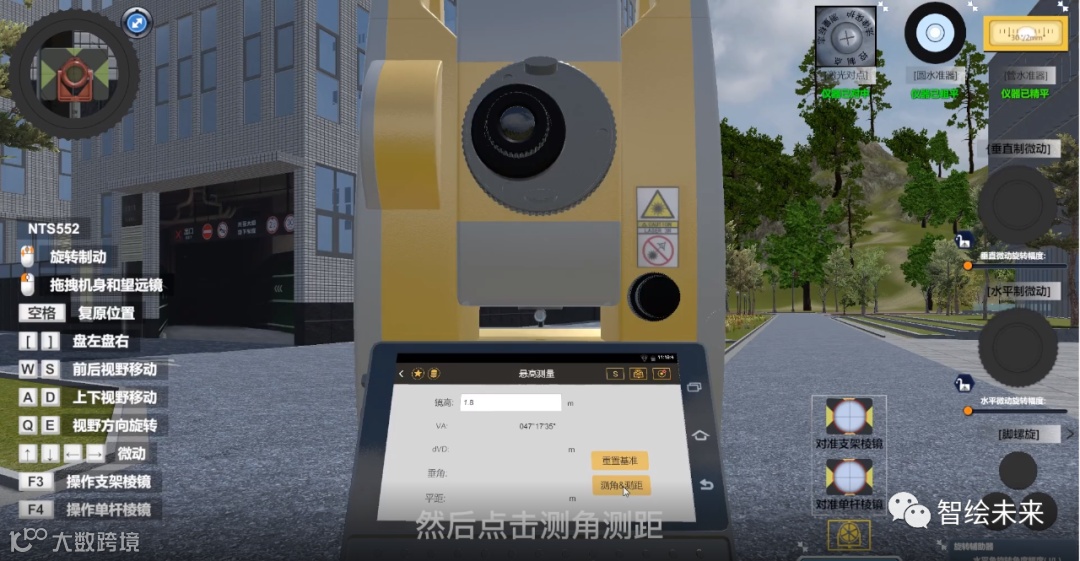

图9 点击测角测距

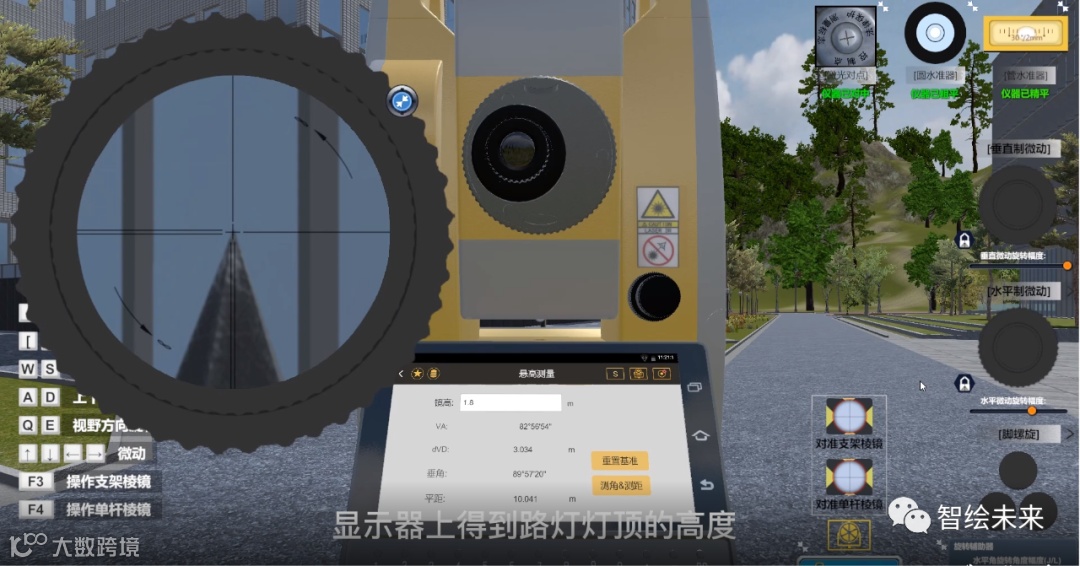

  6.松开垂直制动螺旋，照准正上方或正下方的待测目标，悬高测量界面就会显示待测目标的高程（dVD），到此悬高测量已完成。

图10 照准待测目标
