大家的平时画图工作时，经常会接触到PDF格式的图纸，那么怎样可以将PDF文件的数据转化为我们所需要的AutoCAD的对象呢？AutoCAD 2017就新添加一个功能可以将PDF格式的文件转化为AutoCAD的对象。

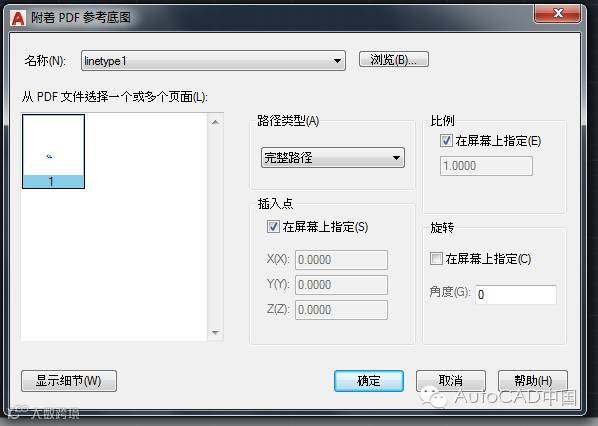

首先，用attach或者PDFattach命令插入想要转化为DWG格式的PDF文件。

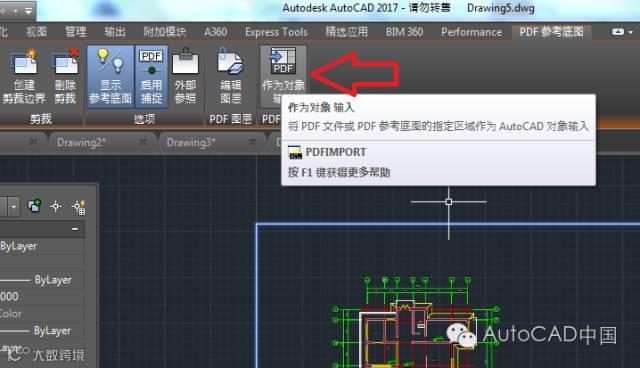

插入PDF文件之后，选中PDF文件，点击面板上的PDF输入或者输入PDFIMPORT命令。

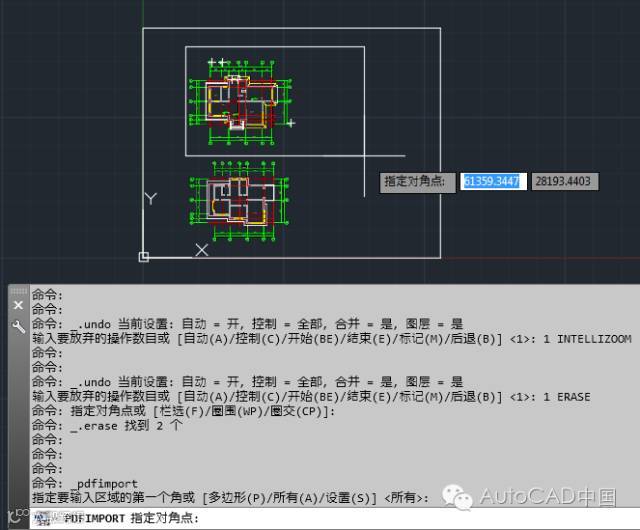

点击之后选择要输入对象的区域，可以选择将整个PDF文件全部输入或者选择部分区域输入。

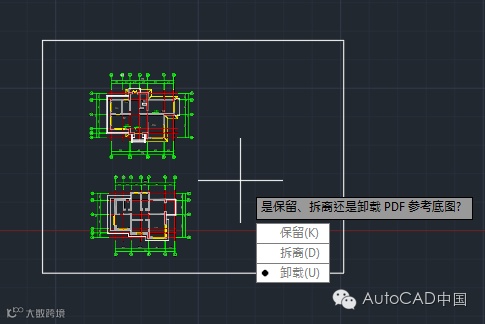

选择输入区域完成后，需要指定是否保留，拆离还是卸载PDF参考底图。

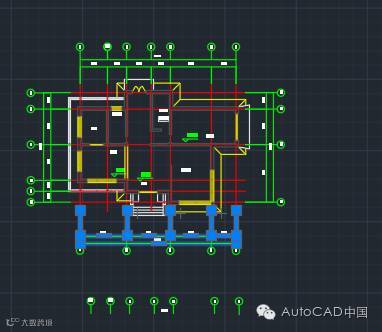

最后输入结果，插入的PDF参考底图转化为DWG对象了。
PS：当然也可以一开始直接使用PDFimport命令而不需要先使用attach命令将PDF文件导入进来，但是如果直接使用PDFIMPORT命令的时候只能将整个PDF文件全部输入成DWG格式的对象，也不能指定是否保留，拆离还是卸载PDF参考底图。
