喜报！

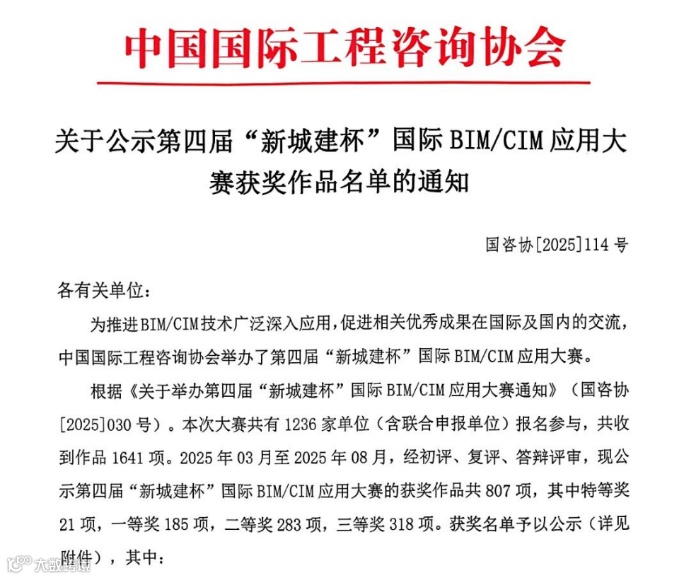

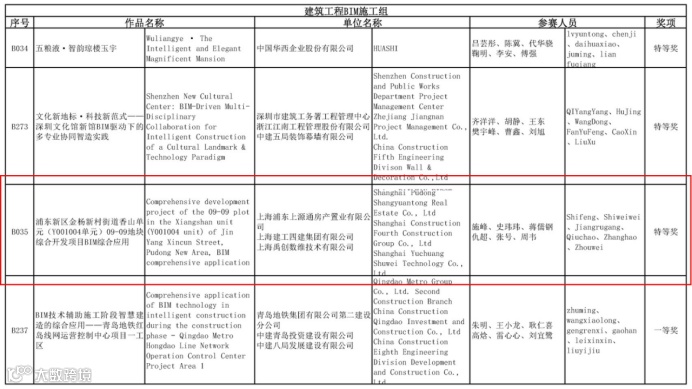

近日，中国国际工程咨询协会发布了第四届“新城建杯”国际BIM/CIM应用大赛的获奖名单。在这次大赛中，禹创公司凭借其参赛作品“浦东新区金杨新村街道香山单元（Y001004单元）09-09地块综合开发项目BIM综合应用”荣获建筑工程BIM施工组的“特等奖”。这一荣誉不仅是对禹创公司在项目建设方面取得的卓越成果的高度肯定，更是对我们在工程数字建造领域所展现的创新能力的充分肯定，全方位彰显了公司在行业内的技术优势和专业实力。
项目介绍
该项目位于上海市浦东新区杨高中路与云山路交界处，总建筑面积40961.99平方米，包含一栋11层商业办公楼及两层地下室，同时配套建设与地铁14号线蓝天路站6号口的连通通道，极大提升了区域的交通便捷性和商业价值。这个全新的综合体项目将为浦东新区金杨新村街道注入新的活力，推动当地经济和社会事业的发展。

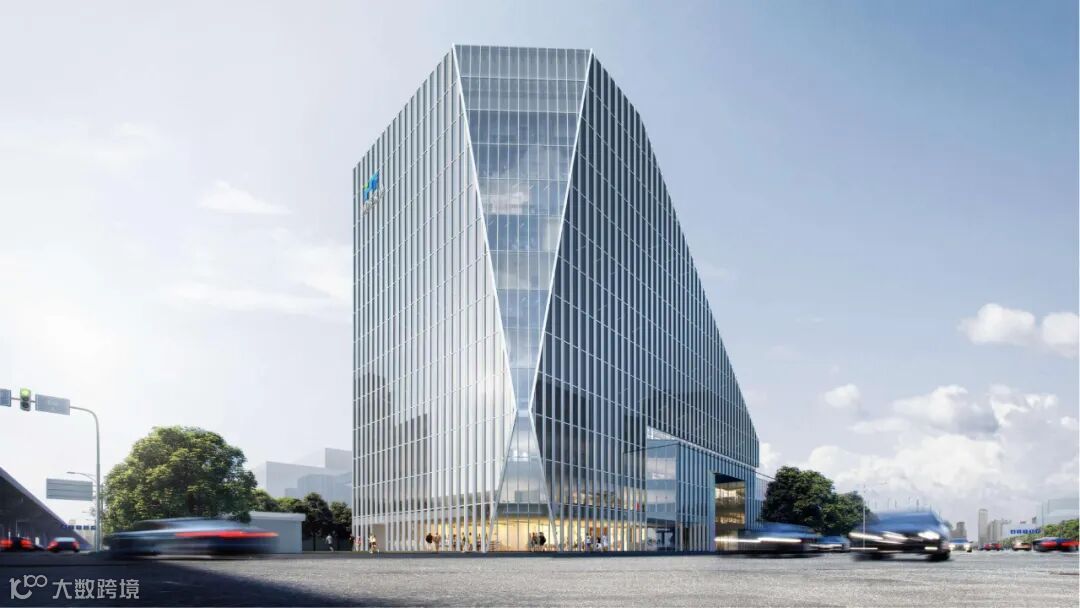

项目效果图
三维策划 “预”见未来

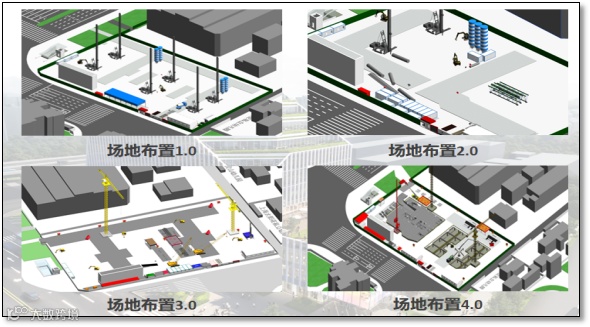

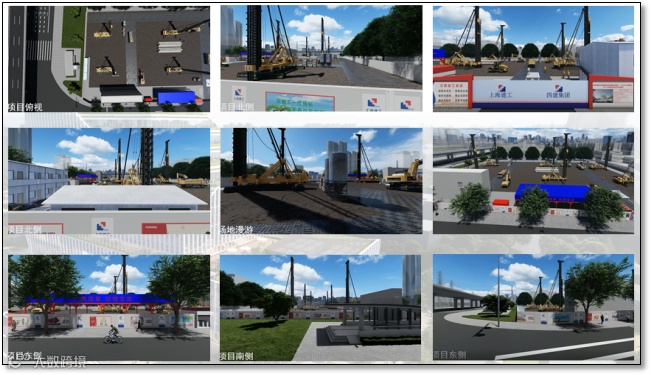

1、三维施工策划

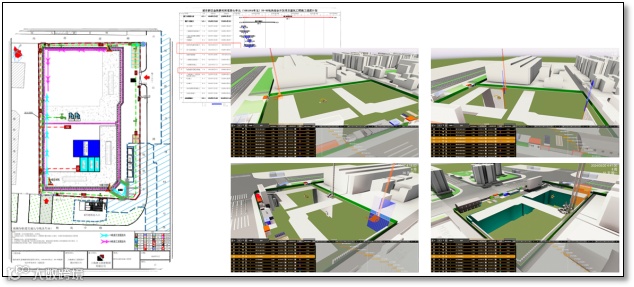

以施工单位提资场布平面布置图和无人机实景照片作为依据，搭建BIM场地模型共4版（分别为桩基施工阶段场布、基坑开挖阶段场布、地下室A区主体施工阶段场布、地下室A地上和B区地下室施工阶段场布），对施工现场及周边建筑进行还原，在有限的红线范围内优化施工场地布置，节省工程造价约20余万元，提前完成临设和材料堆场搭建，为创建文明工地打下基础。
2、围护施工方案模拟
依据施工进度计划和围护钻孔灌注桩施工、地下连续墙施工方案，并基于BIM现阶段匹配模型，进行桩基施工方案的模拟，验证方案可行性。

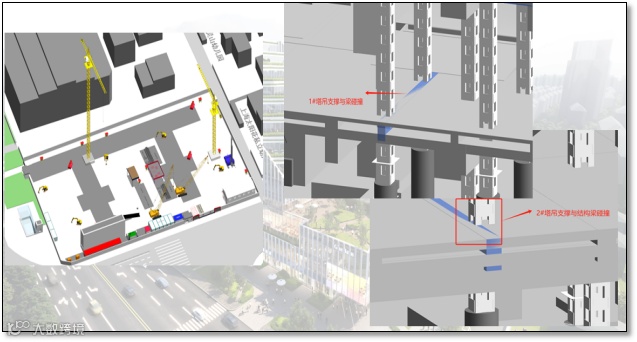

配合施工单位复核现场塔吊位置方案，按照施工单位塔吊位置进行塔吊模型放置，检查塔吊基础与地下室主体结构模型碰撞问题；并反馈施工单位调整及确定1#2#塔吊位置。
三维协同 碰撞归“零”
1、设计审查
由于二维设计过程中，各专业人员仅根据建筑专业底图进行设计，各专业之间无法实现有效协同，管线综合深化能够有效提升设计-施工环节的可靠性，在安装工程开展前解决设计及现场施工可能存在的问题，同时在模型中考虑各专业管线避让原则，施工现场安装空间和后期运维检修空间等内容，减少返工，实现降本增效。基于最新施工图图纸和设计阶段BIM模型，进行管线碰撞调整，形成管线综合模型。汇总碰撞检测报告4版，问题汇总数量总计26个，汇总管线综合报告1版，问题数量总计31个。

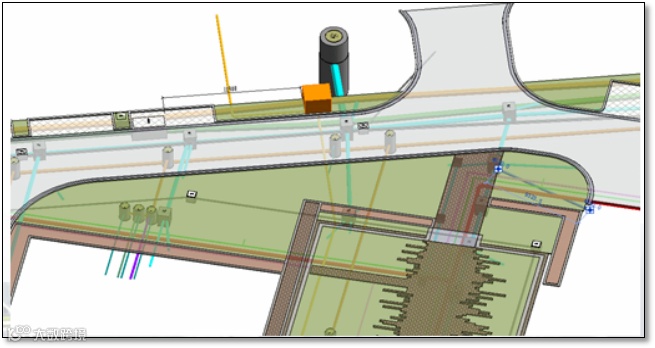

根据室外总体图纸，建立各专业室外部分三维模型。模型完成后再对其进行碰撞检查，并给出部分矛盾部位管线的排布建议。
通过三维可视化以及我司给出的调整建议，可便于各方对于室外矛盾部位做出决策。
深化设计 “图”飞猛进
1、机电深化出图

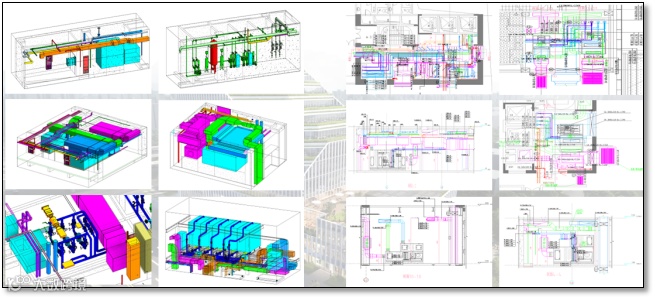

管线综合完成后出具单专业管线BIM深化图、剖面图、综合叠图，用于作为后续机电管线安装施工的指导和施工依据
给排水/电气/暖通/喷淋/综合BIM深化图

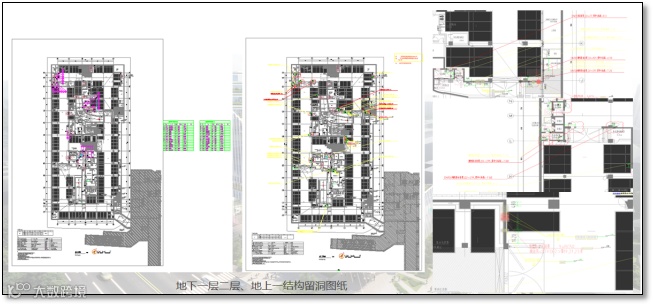

2、一结构留洞BIM深化图
依据已经完成的BIM综合深化模型，配合出具一结构留洞BIM深化图纸，并提资总包单位进行一结构的预留预埋工作。

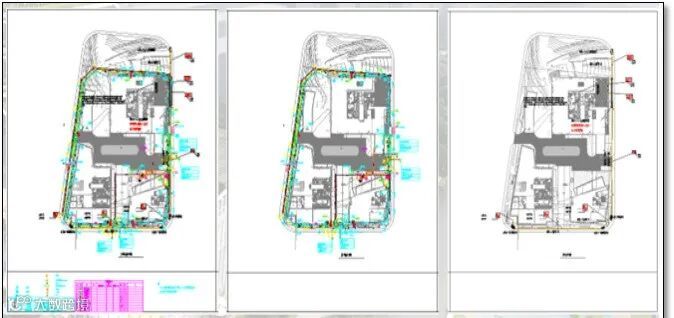

室外管线综合完成后出具单专业室外管线BIM深化图、综合叠图，用于作为后续项目内小市政管线的施工指导和施工依据。

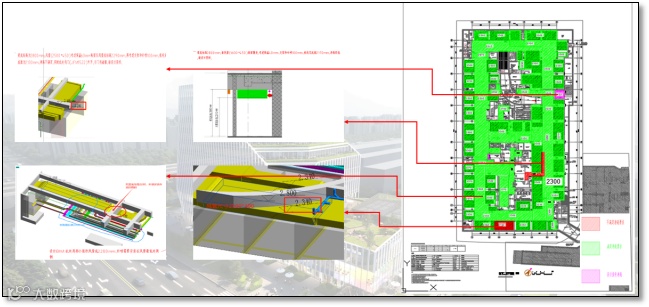

4、机房与精装深化设计
依据设备厂家与精装单位提资的设备图纸、精装图纸和要求，对设备机房、办公大堂、商业大厅等进行BIM专项深化设计与验证，并形成交底文件最终指导专业分包单位现场施工。
精装/机电深化图
协同平台 拨“云”见日

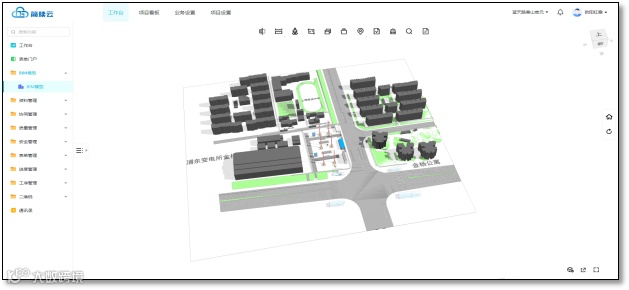

1、“简牍云”协同管理平台

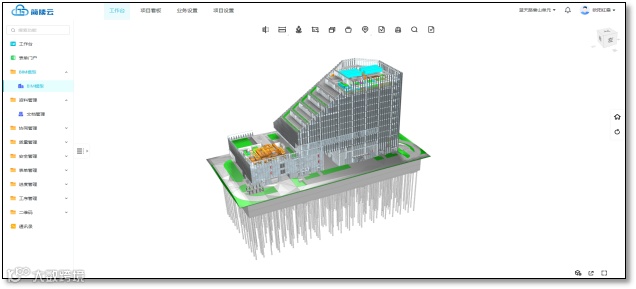

本项目搭建“简牍云”项目协同管理平台，集中储存图文档及模型，管理提资；通过平台对任务线上发布与抄送相应成员，并执行反馈情况；对项目成员根据分工不同进行角色管理和权限管理，各参建单位可通过已开通的账号快速浏览和查看BIM模型。

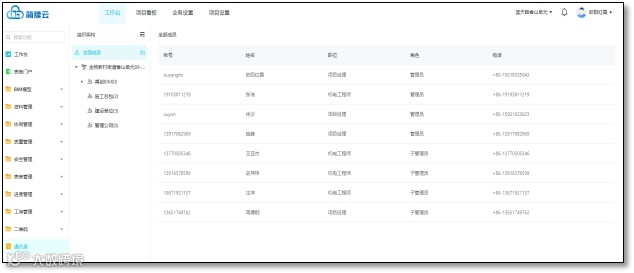

“简牍云”平台
应用总结
本项目通过BIM技术，自接收设计阶段BIM成果以来共解决问题287例，减少施工过程中的返工及因图纸问题产生的窝工现象。在施工阶段，通过方案的模拟优化、可视化交底提升施工的效率质量从而减少工期节约成本。
在与社会各阶层、业主方等相关单位进行对接和汇报工作时可以利用BIM技术的相关特点非常直观、三维一体、透视化、多角度化、精细化、节点化的对施工过程进行全方位的工作展示，在展示现场管理与软件管理相协调的基础上，进一步体现了BIM技术应用的雄厚实力，以及BIM技术在指导施工现场的强有力的现场管控作用。
