1、项目需求
1.1、目标
为满足本实验室电池多路测量需要，要求电学开关可以多路切换。
1.2、技术图
1.3、线路变换
1） 电压测量序列接线（分步测量）：
（1） 第一组接线：CE-E1，RE1-e1, RE2-E2, WE-e2
（2） 第二组接线：CE-F1，RE1-f1, RE2-F2, WE-f2
（3） 第三组接线：CE-G1，RE1-g1, RE2-G2, WE-g2
（4） 第四组接线：CE-H1，RE1-h1, RE2-H2, WE-h2
（5） 第五组接线：CE-I1，RE1-i1, RE2-I2, WE-i2
（6） 第六组接线：CE-J1，RE1-j1, RE2-J2, WE-j2
2）电流测量序列接线（同步测量）：
CE-E1，RE1-E2 RE2-J1, WE-J 2
A1-F1，A2-F2 B1-G1，B2-G2
C1-H1，C2-H2 D1-I1，D2-I2
2、方案设计
2.1、设计原则
根据项目的需求，设计原则如下：
Ø 将输入的电压信号通过多档位旋转开关连接到输出所需端口；
Ø 将输入的电流信号直连到对应的输出端口；

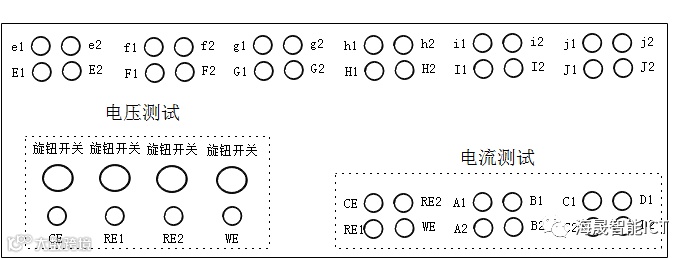

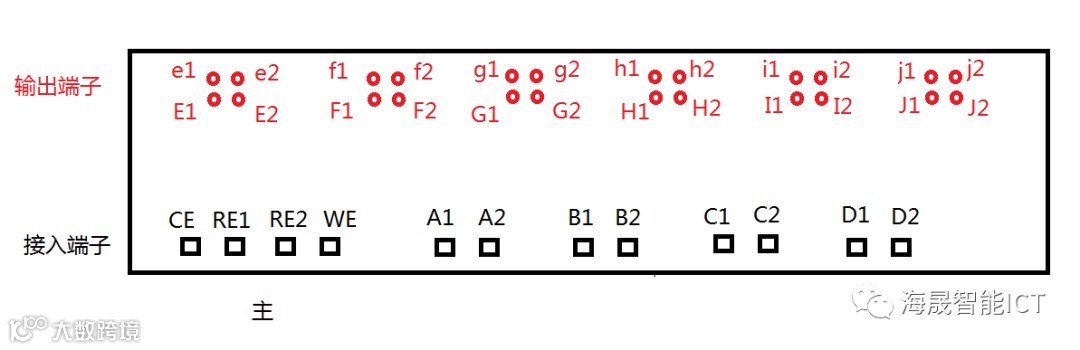

2.2 方案面板设计
2.1面板设计图
2.3 设备选型

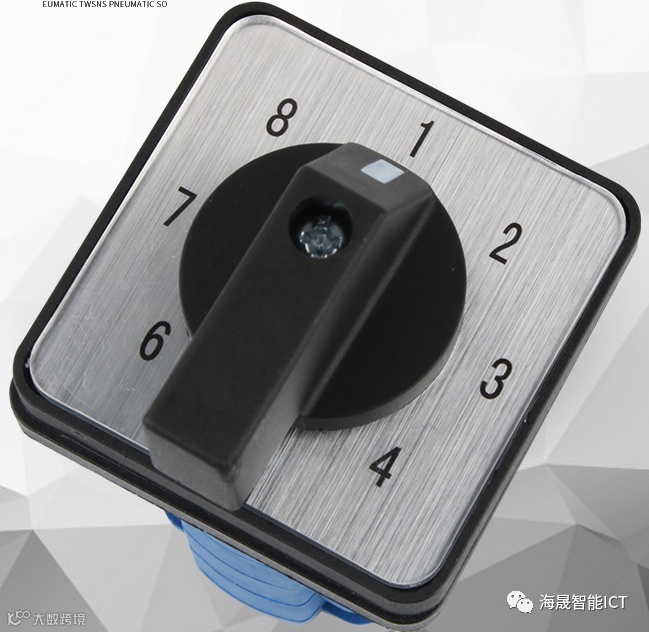

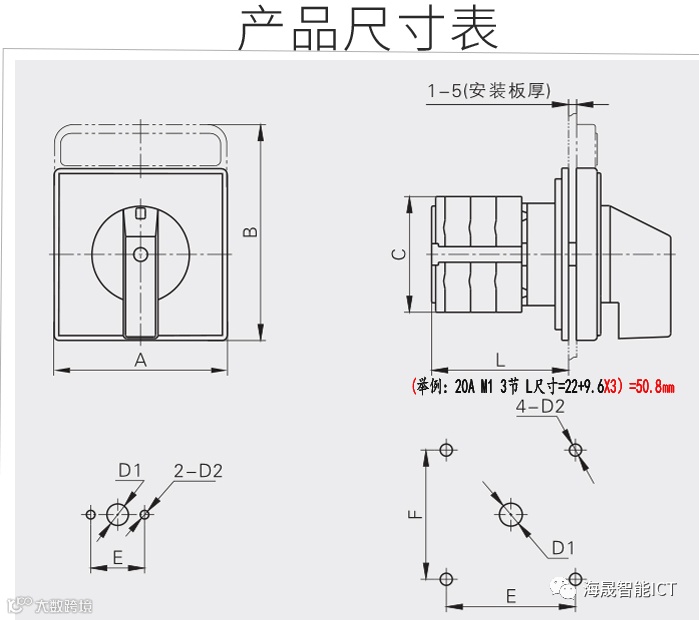

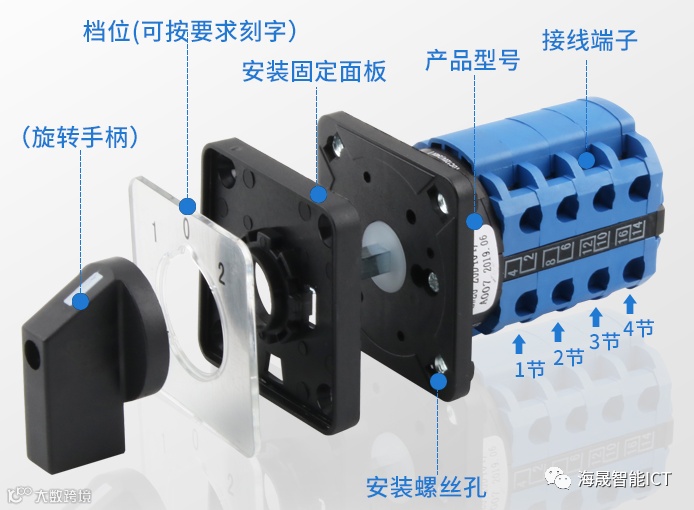

2.3.1多档位旋转开关

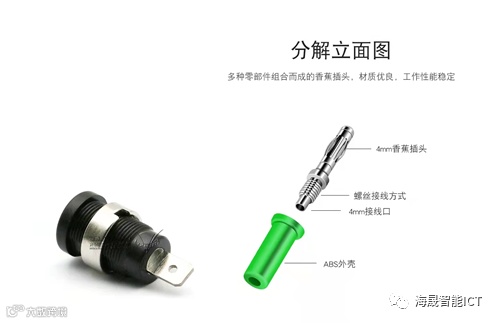

2.3香蕉座和头图片
3、连接图

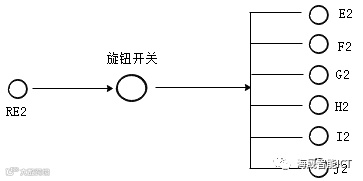

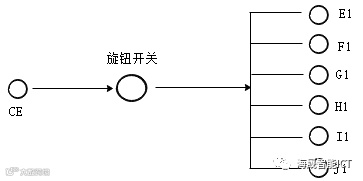

以电压输入端的CE管脚为例：
当输入信号接到CE管脚后，通过旋钮开关（0~6）共计7个档位，依次为空档、E1档、F1档、G1档、H1档、I1档、J1档，每手动旋钮一次，就可以选择对应的输入和输出。

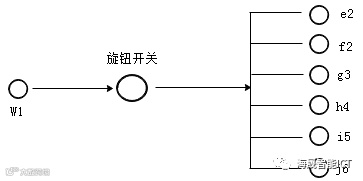

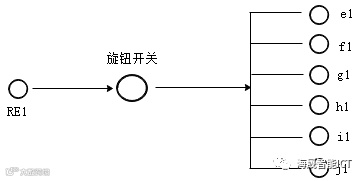

3.1电压线路图

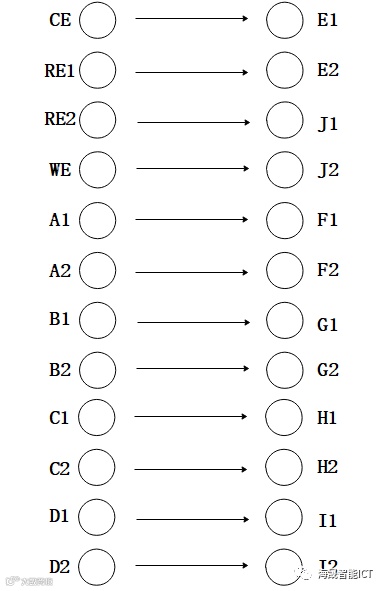

电流测试端连接图
3.2电流线路图

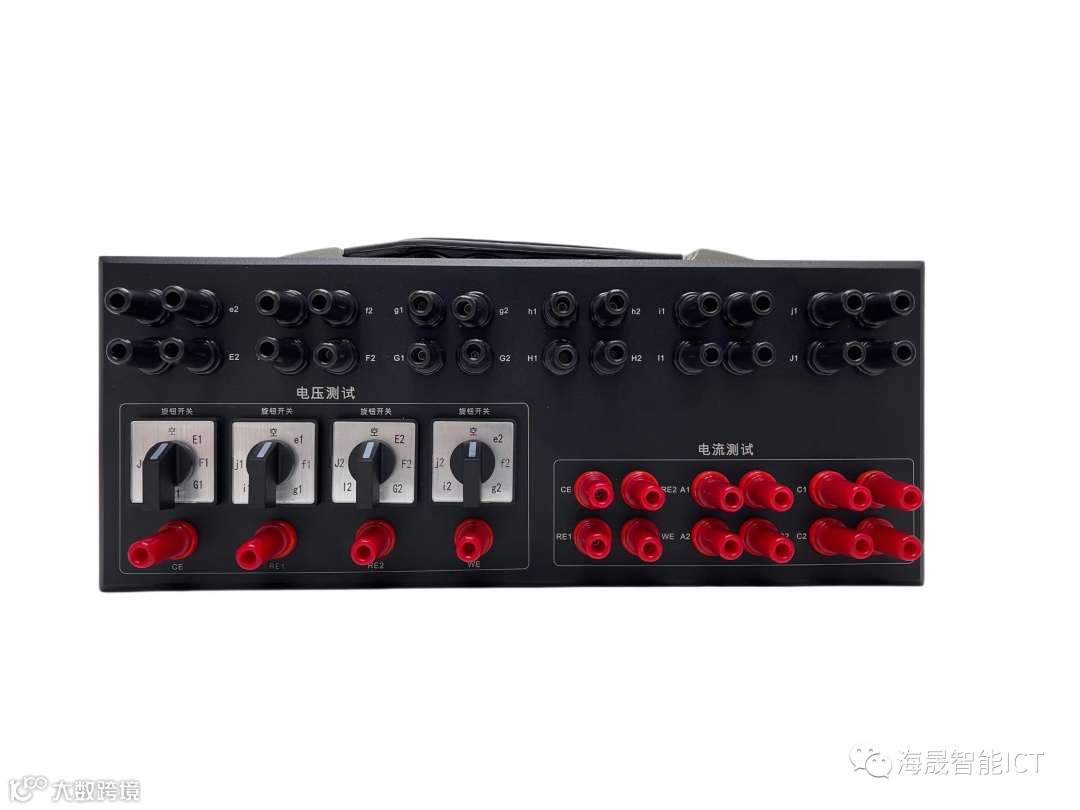

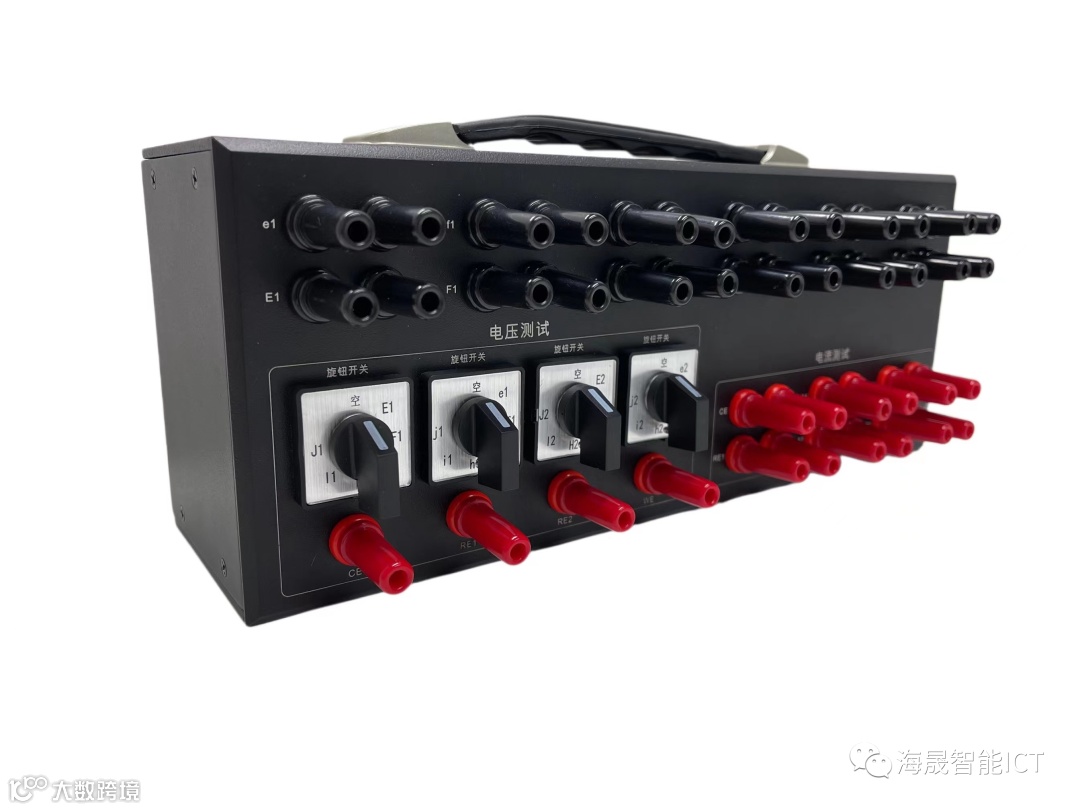

4、设备实物图
4．1实物图1（侧面照）
4．2实物图2（正面照）
