反射内存网络节点卡
一、产品简介：
北京海晟时代科技有限公司研制的反射内存网络节点卡包括：PCI总线接口产品（HS-808C）和CPCI总线接口产品（HS-808F）。HS-808C和HS-808F完全兼容GE的反射内存卡PCI-5565PIORC和PMC-5565PIORC，以及GE的反射内存网络集线器ACC-5595和HUB-5595。同时，HS-808C和HS-808F的节点号（即ID号）为软件程序设定，避免了GE节点卡采用拨码开关设定节点号的手动方式。
用户如需替换或扩充原有利用GE产品构建的反射内存网络，只需安装HS-808C或HS-808F，安装驱动程序，调用相应API函数。
二、性能参数对比：
反射内存网络节点卡 性能参数对比 |
|||
产品名称 |
GE 5565系列 |
海晟科技808系列 |
比较结果 |
板载RAM |
128 or 256 MByteSDRAM |
128 或 256 MByte SDRAM |
等同 |
PCI Transfer Rate |
132 MByte/s (33MHz/32-bit bus) |
132 MByte/s (33MHz/32-bit bus) |
等同 |
节点数量 |
最大256节点 |
最大256节点 |
等同 |
节点号设置方式 |
手工拨码开关设置 |
软件程序分配，免人工操作 |
占优 |
数据包长 |
动态数据包长, 4 至64 bytest/包 |
动态数据包长, 4 至64 bytest/包 |
等同 |
光纤介质延时 |
3.3ns/m |
3.3ns/m |
等同 |
本地内存刷新时间 |
400ns，未给出数据量 |
15.5ns/Byte |
优于 |
网络数据映射更新方式 |
无需宿主机干预 |
无需宿主机干预 |
等同 |
物理层串行数据传输速率 |
2.125Gbps |
2.125Gbps |
等同 |
物理层传输介质 |
多模光纤，SFP，850nm |
多模光纤，SFP，850nm |
等同 |
光纤接口形式 |
多模标准LC端口 |
多模标准LC端口 |
等同 |
光纤传输距离 |
多模光纤可达300m |
多模光纤可达300m |
等同 |
API接口函数 |
4类，共34个函数 |
精简、优化为4类，共27个函数，命名方式、参数传递与函数调用方式与GE产品非常类似 |
兼容 |
支持操作系统 |
Windows XP，Windows 7，Vxworks |
Windows XP，Windows 7，Vxworks |
等同 |
宿主机总线接口形式 |
PCI、PMC |
PCI、CPCI |
等同 |
网络拓扑结构 |
环形（无集线器） |
环形（无集线器） |
等同 |
星型（有集线器） |
星型（有集线器） |
||
误码率 |
无参数描述 |
<10-12（综合误码率） |
占优 |
具体兼容性如表1所示。
表1 节点卡兼容性简表 |
|||
序号 |
公司产品 |
兼容GE产品 |
备注 |
1 |
HS-808C-M128 |
PCI-5565PIORC-110000 |
PCI总线，128MB，多模光纤 |
2 |
HS-808C-M256 |
PCI-5565PIORC-210000 |
PCI总线，256MB，多模光纤 |
3 |
HS-808F-M128 |
PMC-5565PIORC-110000 +PMC载板 |
CPCI总线，128MB，多模光纤 |
4 |
HS-808F-M256 |
PMC-5565PIORC-210000 +PMC载板 |
CPCI总线，256MB，多模光纤 |
5 |
HS-808C-S128 |
PCI-5565PIORC-111000 |
PCI总线，128MB，单模光纤 |
6 |
HS-808C-S256 |
PCI-5565PIORC-211000 |
PCI总线，256MB，单模光纤 |
7 |
HS-808F-S128 |
PMC-5565PIORC-111000 +PMC载板 |
CPCI总线，128MB，单模光纤 |
8 |
HS-808F-S256 |
PMC-5565PIORC-211000 +PMC载板 |
CPCI总线，256MB，单模光纤 |
三、产品特性：
HS-808C和HS-808F的主要技术特性如下：
3U欧洲卡规格（HS-808F）；
兼容CompactPCI PICMG 2.0 R2.1规范（HS-808F）；
兼容PCI Local BusSpecification V2.1规范（HS-808C）；
板载反射内存容量：128MB/256MB SDRAM；
支持环形和星型网络（配集线器），网络节点数可达256；
节点号软件程序设定，免拨码开关手工设定；
兼容反射内存网络集线器ACC-5595和HUB-5595；
PCI/CPCI总线传输速率：132Mbytes/s（33MHz PCI/CPCI总线）；
光线通道最高传输速率：2.125Gb/s；
传输介质：多模光纤，采用850nm标准SFP模块，传输距离可达300米以上；
传输接口：多模标准LC端口；
Windows XP/2000/RTX、Win7、Vxworks驱动/API函数支持；
提供演示程序、误码率测试程序
工作温度：带有通风冷却工作温度0°C~65°C；
储藏温度：-20°C~85°C；
工作相对湿度：20%~80%，不结露。
四、实物图片：

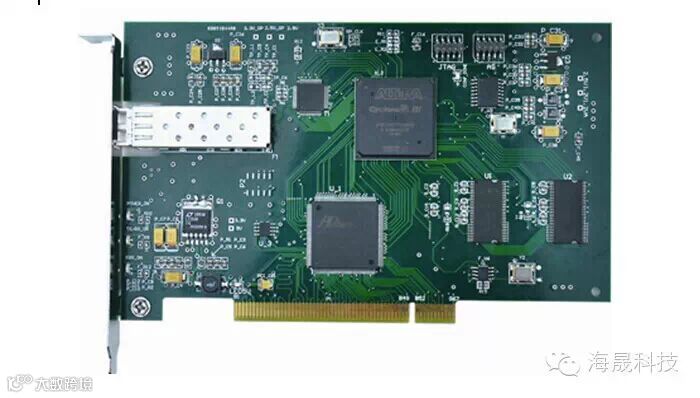

图1HS-808C反射内存网络节点板卡实物照片

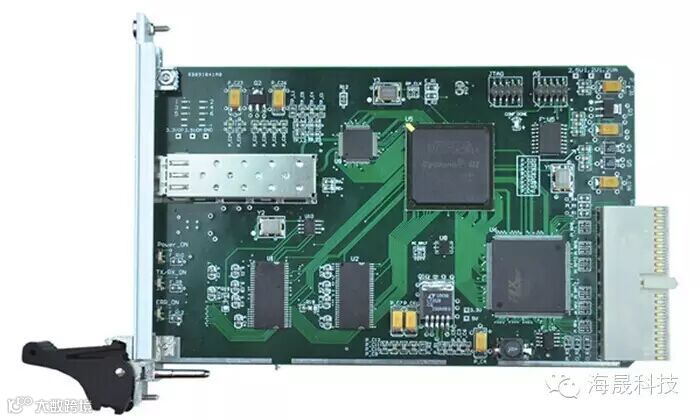

图2HS-808F反射内存网络节点板卡实物照片
五、应用领域：
六、订货信息：
序号 |
订货信息 |
备注 |
1 |
HS-808C-M128 |
PCI总线，128MB，多模光纤 |
2 |
HS-808C-M256 |
PCI总线，256MB，多模光纤 |
3 |
HS-808F-M128 |
CPCI总线，128MB，多模光纤 |
4 |
HS-808F-M256 |
CPCI总线，256MB，多模光纤 |
5 |
HS-808C-S128 |
PCI总线，128MB，单模光纤 |
6 |
HS-808C-S256 |
PCI总线，256MB，单模光纤 |
7 |
HS-808F-S128 |
CPCI总线，128MB，单模光纤 |
8 |
HS-808F-S256 |
CPCI总线，256MB，单模光纤 |
