检测原理
电力设备绝缘因缺陷发生沿面放电或局部放电时，同时伴随产生超声波，超声波信号由放电源向周围空气中传播或沿着绝缘介质和金属介质传导到电力设备外壳，并通过介质和缝隙向周围空气中传播。通过在电力设备附近使用超声波检测仪的超声波传感器，可以耦合到放电产生的超声波信号，进而判断电力设备的沿面放电或局部放电情况。超声检测有接触式检测方式和非接触式检测方式，配网的超声波检测属于非接触式。
由于超声波频率高其波长较短，因此它的方向性较强，能量较为集中，容易进行放电检测。
配网超声波检测仪的信号灵敏度以及对于微弱信号的检出能力，是影响此类设备性能的主要技术指标。
配网超声波检测仪的组成

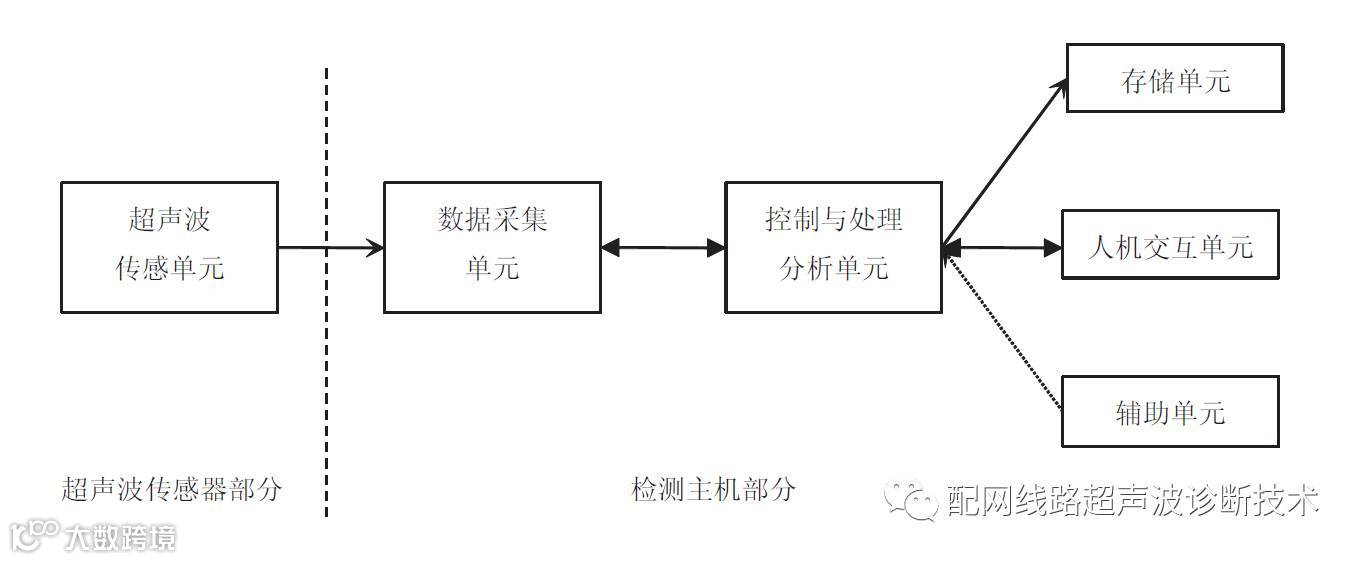

配网超声波检测仪由超声波传感器和检测主机两部分组成，检测主机包括数据采集单元、控制与处理分析单元、人机交互单元和辅助单元，如下图所示：
