产品知识讲堂|电磁阀入门级知识开课了

领先工业

2021-11-18

导读：领先工业主要服务工厂维护、维修和运行阶段的工业品（MRO）采购服务，超过200位工业品专家队伍实现商品及供应商的优选和质量控制。坚守工业品专业自营、一站配齐、极致交付、综合降本的整体服务体系。

领先工业每周一次的产品知识讲堂来咯

家人们，小笔记本拿出来了吗

我们这周要讲的是电磁阀的相关知识，

一大波知识点即将来袭~

电磁阀定义和分类

1.1定义

电磁阀（Electromagnetic valve）是用电磁控制的工业类设备，行业内用于控制流体的自动化基础元件，属于执行器，使用范围包含但不限于液压和气动。在工业控制系统中用以调整介质的方向、流量、速度和其他的相关参数。电磁阀可以配合不同的电路来实现预期的控制且控制的精度和灵活性都能够达到预期需求设置。

1.2 电磁阀的分类

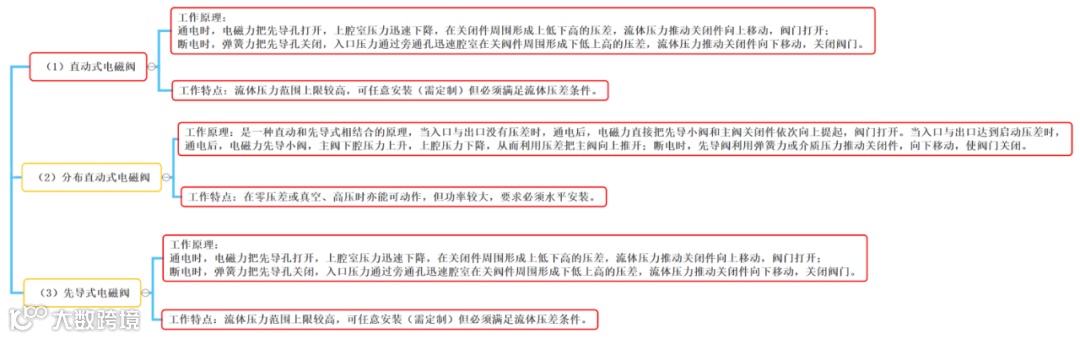

1.2.1从原理上分为三大类：

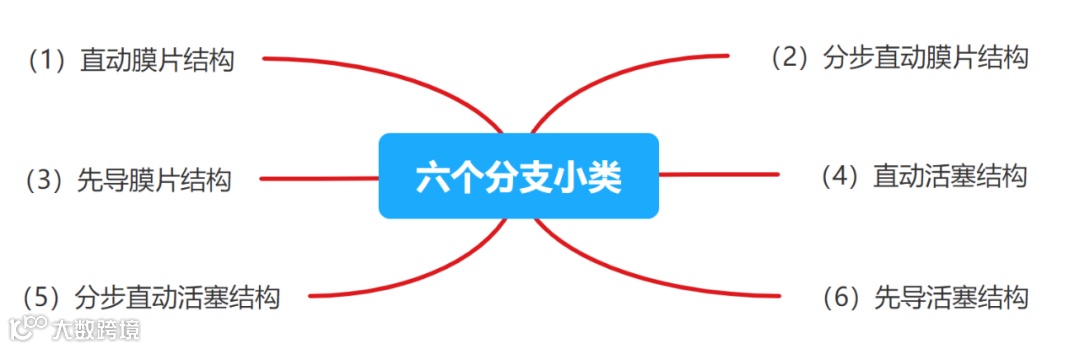

1.2.2 从阀结构和材料上的不同与原理上的区别，分为：

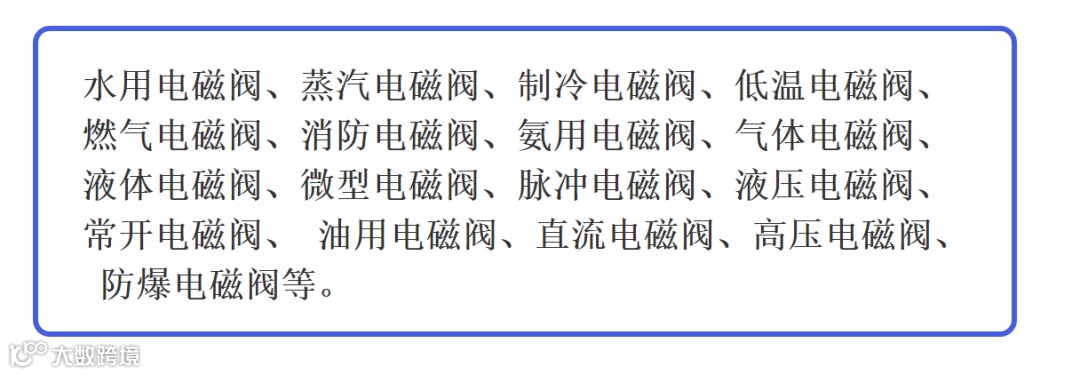

1.2.3从功能区别分类：

电磁阀结构

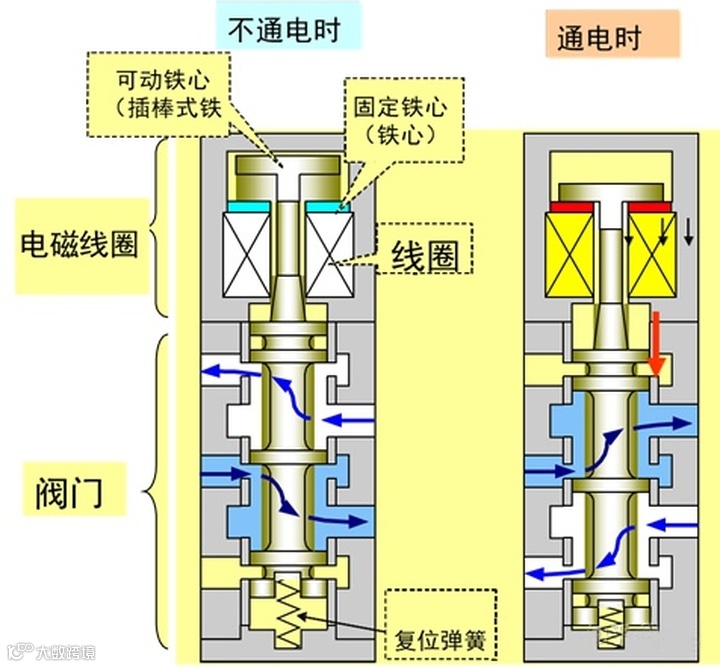

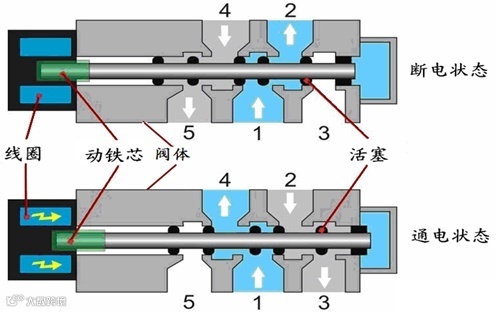

电磁阀的基本结构包括一个或几个孔的阀体，阀体部分由滑阀芯、滑阀套和弹簧底座等组成，当线圈通电或断电时，以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯和线圈等部件组成，动铁芯的运转将导致流体通过阀体或被切断。

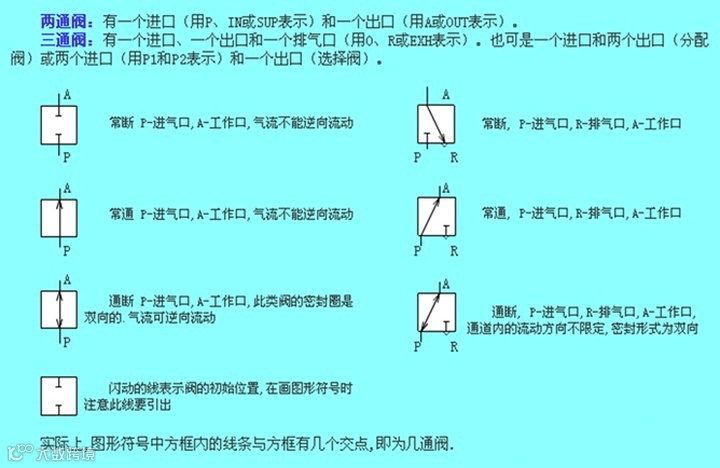

电磁阀的图形符号

PS：电磁阀有几个气路就是几通，阀芯有几种位置就是几位，如：2位3通、2位4通、2位5通、3位5通等；电磁阀分单电控和双电控，电压分220V、110V、24V；电磁阀分防爆和不防爆。

电磁阀的如何选型

电磁阀选型应依次遵循四大原则（安全性、可靠性、适用性、经济性）和六个现场工况要求(即通径大小、介质种类、压力等级、电源电压、动作方式、特殊功能)。具体选型依据为：

1、根据管道参数选择	（1）通径规格(即DN)：按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。	（2）接口方式（连接方式）：一般DN＞50 要选择法兰接口；DN=50 则可根据用户需要自由选择螺纹式或法兰式。
2、根据介质种类选择电磁阀的：阀体材质、密封材料、温度等	（1）腐蚀性流体：阀体材质宜选不锈钢或PTFE（聚四氟乙烯），并选配氟橡胶或PTFE 密封材料。	（2）食用或超净流体：阀体材质宜选卫生级不锈钢，并选配硅橡胶密封材料。
	（3）高温流体：选用耐高温的电工材料和密封材料制造的电磁阀，且是活塞型原理结构。	（4）流体状态：大至有气态，液态或混合状态，口径大于25 时一定要区分开来，它与导孔参数有关。
	（5）流体粘度：通常在50cSt以下可任意选择，若超过此值则需选用高粘度电磁阀。	（6）流体清洁度：介质含少量微小杂质时可选膜片结构的，但也可在电磁阀前安装过滤器任选其它结构。
3、根据压力等级选择	（1）当电磁阀需要长时间的启动,并且持续开启的时间远超过关闭的时间，宜选用常开型。	（2）要是开和关频繁切换或开启的时间短或开、关的时间差不多时，则选常闭型。
3、根据压力等级选择	（3）部分用于安全保护的工况，如炉窑火焰监测、燃气泄露报警、消防安全联动系统等情况下，则应选紧急切断电磁阀，而不宜选长期通电型（长期通电只是个相对概念），更不能选常开式。	（4）自保持式电磁阀（也称：双稳态）是一种新型技术，主要用于需要节约能源或低电压驱动的场合。
4、电源电压选择：优先选择常用AC220V，DC24V 因为比较方便	——	——
5、根据工作时间长短或特殊需要来选择控制方式：常闭式、常开式、自保持、紧急切断式（手动复位）	（1）公称压力：这个参数与其他通用阀门的含义一样，是根据管道公称压力或使用压力的1.5倍来定。	（2）工作压差：指电磁阀处于关闭或开启状态时，阀前端管路压力减去阀后端管路压力得到的数值；当无压差、低压差、真空时，必须选用直动式或分布直动式原理；当具备一定压差以上时各种原理结构形式均可选用。
6、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水等	（1）易燃、易爆环境必须选相应等级的防爆电磁阀。	（2）当管道介质有倒流现象时可选择带止回功能电磁阀。
6、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水等	（3）当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。	（4）露天安装或粉尘多应选防水，防尘品种（防护等级在IP45 以上）。用于喷泉或水下管路则必须采用潜水电磁阀（防护等级在IP68 以上）。

可能有的小伙伴会问，

电磁阀买回去用上就完事了吗？

当然不是！

进口的电磁阀相对来说小贵

（不差钱的大佬先走一步），

当然国产好货也比比皆是，

不仅要正确使用电磁阀，

更要知道如何去维护，

以此保障产品和工作的良好运行。

电磁阀维修

1、在维护之前，必须切断电源，卸去介质压力；

2、线圈组件不宜拆开；

3、每年1-2 次的定期检修是电磁阀可靠工作和长寿命的最佳方法。因此要特别注意电磁阀内部导致工作异常和寿命缩短的几个因素：①部使用的介质品质发生变化；②接管内生锈；③空压机的油氧化，产生炭粒、焦油等杂物混入管道；④管道中有尘粒污垢等杂物。

4、电磁阀安装后或长时间停用后再次投入运作时要接入介质进行调试，调试工作正常后才能投入正常的运行；

5、在蒸汽阀长时间停用后再次投入运行时，要将凝结水后完全排出后再调试几次，调试工作正常后才能投入正常的运行；

6、拆开电磁阀进行清洗时，可使用煤油、三氯乙烯等溶液。

最后，小伙伴们，

电磁阀入门级知识能掌握住这么多，

你就已经很优秀了噢，

如果想学习更多，

请联系领先工业流体传动组的同事们噢！
