阀门作为流体输送过程中的控制部件，具有截止导流、调节、分流、稳压或溢流泄压等功能。随着技术的发展，阀门的种类不断发展壮大，功能也逐渐增多，在使用过程中，选择合适的阀门尤为重要。

面对如此众多的阀门品种和如此复杂的各种工况，要选择管道系统适合安装的阀门产品，首先应了解阀门的特性；其次应掌握选择阀门的步骤和依据；再者应遵循选择阀门的原则。

阀门的使用特性和结构特性

01 使用特性

使用特性：确定了阀门的主要使用性能和使用范围，属于阀门使用特性的有：阀门的类别（调节阀门、闭路阀门、安全阀门等）；产品类型（闸阀、球阀、截止阀、蝶阀、旋塞阀等）；阀门主要零件（阀体、阀瓣、阀盖、密封面、阀杆）的材料；阀门传动方式（电动、气动，液动）等。

02 结构特性

结构特性：确定了阀门的安装、维修、保养等方法的一些结构特性，属于结构特性的有：阀门的结构长度和整体高度；阀门的连接形式（法兰连接、螺纹连接、焊接连接、夹箍连接、卡套连接等）；密封面的形式（镶圈、螺纹圈、堆焊、喷焊、阀体本体）；阀杆的结构形式（升降杆、旋转杆）等。

选择阀门硬遵循的原则

1、截止和开放截止用阀门

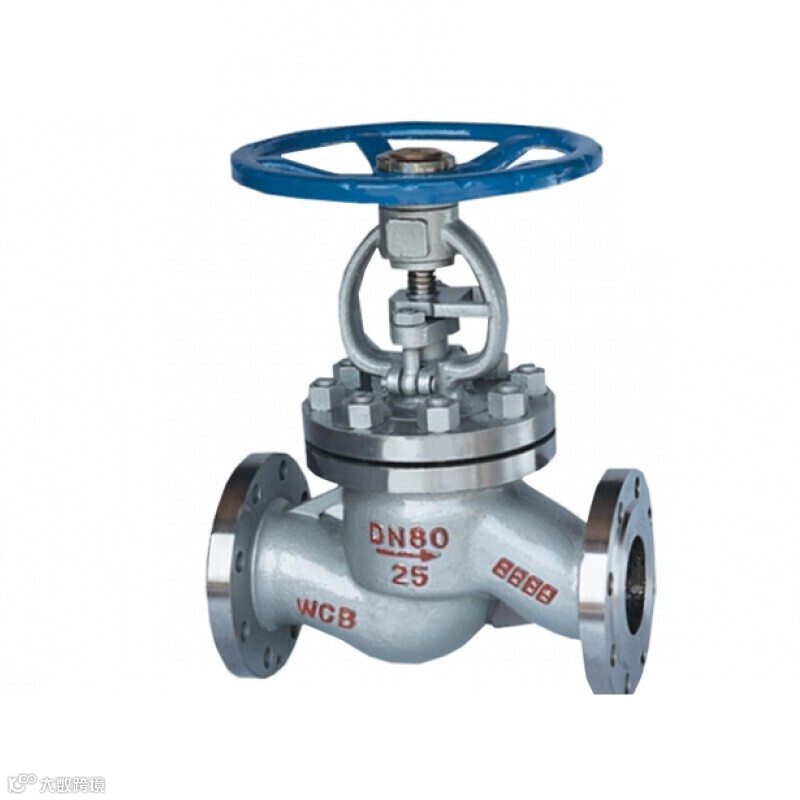

流道为直通式的阀门，其流阻较小，通常选择作为截止和开放介质用的阀门。向下闭合式阀门（如截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。在允许有较高流阻的场合，可选用闭合式阀门。

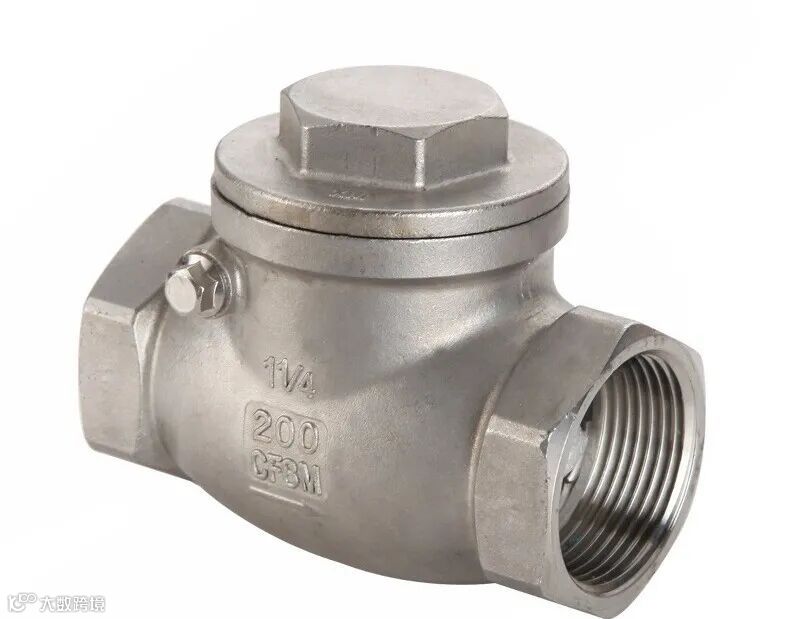

2、止回用阀门

对管道流体流向有要求的场合（如泵的出口管路，压缩机的出口管路等流体只能单向流动，当发生逆流时会损坏设备或引发事故的场合），可以选用止回阀。

3、控制流量用阀门

通常选择易于调节流量的阀门作为控制流量用。向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。

4、换向分流用阀门

根据换向分流的需要，这种阀门可有三个或更多的通道。旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。

5、带有悬浮颗粒的介质用阀门

当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。如果关闭件对阀座的来回运动是竖直的，那就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用带有悬浮颗粒的介质。

6、安全排放用阀门

当管道系统或设备存在超压威胁到管道系统及设备的正常运行和人身安全时，需要设置安全阀来排放多余的介质，保证管道系统或设备安全。

7、其他特殊用途阀门

用于某些特殊场合的阀门，如疏水阀、放空阀、排污阀等。

目前，无论在石油化工，还是在别的行业的管道系统，阀门应用范围广泛，要对管道系统进行控制和操作，最重要、最关键的部件还是阀门。根据工况选择合适的阀门，不仅可以保证系统平稳、可靠的运行，还可以减少维修和降低运行成本，提高经济效益。

选择阀门的步骤与依据

选择阀门步骤

1.明确阀门在管道或装置中的用途，确定阀门的工作条件：操作介质性质、温度、压力。

2.确定阀门公称通径以及与管道的连接方式：法兰、螺纹、焊接等。

3.确定阀门的操作方式：手动、电动、气动或液动、电气联动或电液联动、电磁等。

4.阀门的壳体和内件的材料，根据管道介质、工作压力、工作温度确定。材料有：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、低合金钢、奥氏体不锈钢、铜合金、陶瓷等。

5.选择阀门的种类：闭路阀门、调节阀门、安全阀门等。

6.确定阀门的型式：闸阀、球阀、截止阀、蝶阀、节流阀、旋塞阀、安全阀、减压阀、蒸汽疏水阀等。

7.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

8.确定所选用阀门的几何参数：结构长度、连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、整个阀门外型尺寸等，对于法兰连接的阀门，要确定法兰标准等。

9.根据现有的资料：阀门产品目录、阀门产品样本等选择适当的阀门产品。

选择阀门依据

1.所选用阀门的用途、使用工况和操纵方式。

2.介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，是否有毒性，是否是易燃、易爆介质，介质的黏度等。

3.对阀门特性的要求：流阻、排放能力、流量特性、密封等级等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

5.对阀门产品的使用寿命、可靠性、驱动装置以及防爆性能等附加要求。（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。）

根据上述选择阀门的步骤和依据，合理、正确地选择阀门，还必须对各种类型阀门的内部结构进行详细了解，以便能做出正确的抉择。管道流体输送是通过阀门控制的，阀门启闭件控制着管道内介质的流束方式，阀门流道的形状使阀门具有一定的流量特性，在选择阀门时必须考虑到这一点。
