指示表在机加工客户是最常用的量具，指针式指示表是利用齿条与齿轮或杠杆与齿轮转动，将测杆的直线位移转变为指针角位移的计量器具。数显式指示表是将测杆的直线位移以数字显示的计量器具。主要用于测量制件的尺寸形状、位置误差等。今天就指示表的安装方法和注意事项，小编简单罗列几项，供您参考。
安装方法通常有2种——轴套安装和凸耳安装。

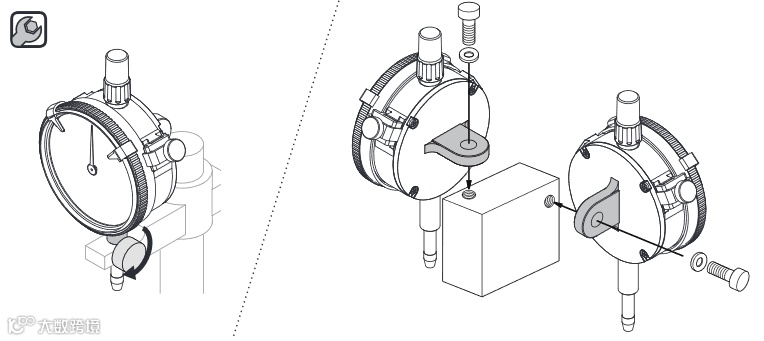

左：轴套安装 右：凸耳安装

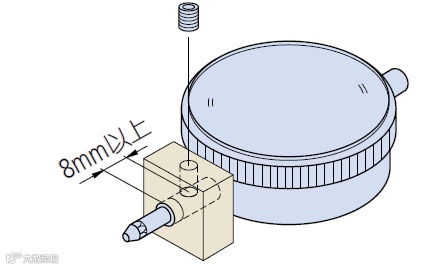

❶直接用螺丝夹紧轴套
●安装孔公差：ø8G7（+0.005～0.02）；
●固定螺丝：M4～M6；
●固定位置：距轴套下边缘8mm或更远；
●最大扭矩：用单个M5螺丝夹紧时为150N·cm；
●请注意，扭矩过大可能会引起测杆动作不良。

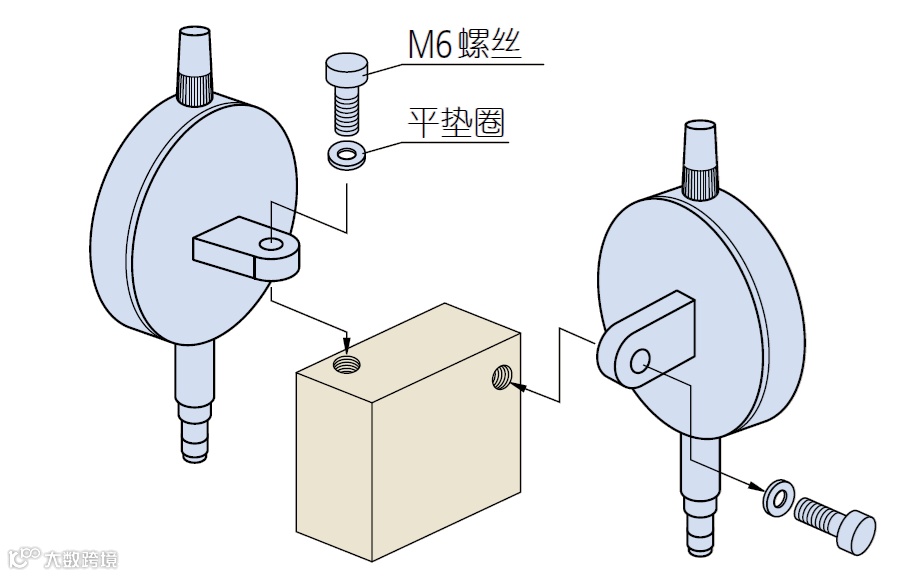

❷通过分体夹紧固方式夹紧轴套
●安装孔公差：ø8G7（+0.005～0.02）
●根据应用，可将凸耳的方向改变90度(凸耳在运输时须水平放置)；
●部分1系列型号(No.1911T-10、1913T-10、1003T)的凸耳不能更改为水平；
●为避免余弦效应误差，需要将测杆和测量面呈直角固定。

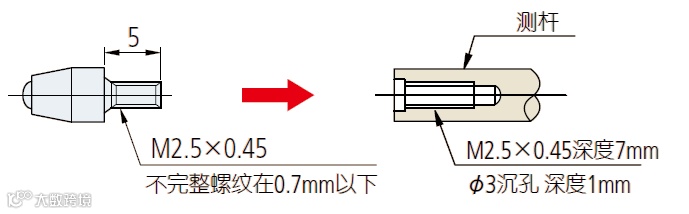

采用M2.5 x 0.45的标准化螺纹(长度5mm)。
制作测头时，螺纹根部不完整螺纹截面应在0.7mm以下。

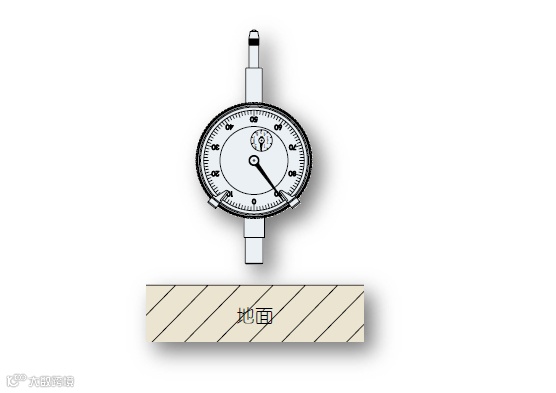

❶指示表垂直，接触点向下

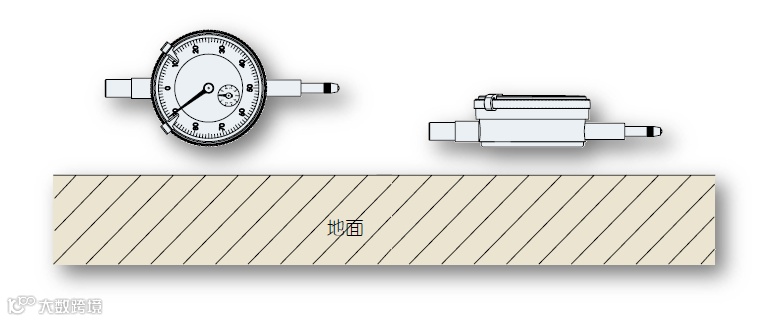

❷横向位置，主轴水平
如以横向位置进行测量，测力要小于垂直位置的测力。请务必检查指示表或数显屏的操作与可重复性。
❸倒置安装，接触点向上
如以倒置位置进行测量，测力要小于垂直位置的测力。请务必检查指示表或数显屏的操作与可重复性。
01.数显指示表的原点设置：
对于数显指示表，无法保证距行程末端0.2mm范围内的重复精度。设置零点或预置特定数值时，请务必将测微螺杆从形成末端至少抬起移0.2mm以上。
02.指示表测杆的使用：
请勿对测杆使用润滑剂。使用润滑剂可能导致灰尘积聚而发生故障。
若测杆运行不良，以干布或蘸以酒精的湿布清扫心轴的上下面。如果清洗后运行仍未见好转，请联系维修。
在测量或校准之前，请确认测杆是否能顺利向上和向下移动，基点时保持平稳。
