导读:保时捷911是世界上最畅销的跑车,自1963年面世以来即获得无数人的喜爱。保时捷911的蛙式造型使其成为了最好辨识的跑车,而蛙式造型又决定了911具备优秀的空气动力学性能。本文将带你解析911的空气动


汽车空气动力学


保时捷911是世界上最畅销的跑车,自1963年面世以来即获得无数人的喜爱。保时捷911的蛙式造型使其成为了最好辨识的跑车,而蛙式造型又决定了911具备优秀的空气动力学性能。本文将带你解析911的空气动力学设计,并向经典致敬。
背景
保时捷911历史

保时捷911于1963年在德国法兰克福车展上首次亮相,最初代号为“901”,发展至今,已经是第7代。保时捷911的缔造者为费迪南德•亚历山大保时捷,1935年12月11日出生于德国斯图加特,是费利•保时捷和多萝西娅的长子。他在童年时期就与汽车结下了不解之缘,大部分时间都在爷爷费迪南德•保时捷的工程办公室和研发车间里度过。


亚历山大•保时捷和七代保时捷911


1943 年,全家人和公司一起迁至奥地利,亚历山大保时捷在策尔湖畔展开求学之路。1950年重返斯图加特后,他进入私立华尔道夫学校继续深造。毕业后,他被著名的乌尔姆设计学院录取。


亚历山大•保时捷


1958年,费迪南德•亚历山大•保时捷加入保时捷公司的前身 - 保时捷工程办公室,并很快展露出其在设计领域的非凡天赋 - 用粘土塑造了保时捷 356 车型系列的首款后继车型。1962 年,他接管保时捷设计工作室,并在一年后打造出了风靡全球的保时捷901(后因标致汽车抗议,更名为911,因为当时标致注册了所有中间带“0”的三位数字作为车型代号)。

亚历山大•保时捷和其设计的保时捷911

费迪南德•亚历山大•保时捷设计的保时捷 911 堪称跑车中的传奇。保时捷最显著的特点有两个:一是其坚持采用水平对置发动机,二是其经典的蛙式造型。蛙式造型使保时捷911成为了最具辨识度的跑车,现在保时捷其他车型的外造型都是由911外形演化而来的,同时,蛙式造型也使保时捷911具备了优秀的空气动力学性能。

优秀的空气动力学设计需要完美平衡空气阻力与升力,保时捷911无疑在这两者之间找到了完美的平衡。下面我们基于保时捷911 Turbo S车型对其进行空气动力学设计解析。

1
气帘设计
在前大灯的下面设计有进风口(气帘),该进风口疏导流经的空气通过车轮罩舱,可驱散前车轮及轮罩舱的紊流。

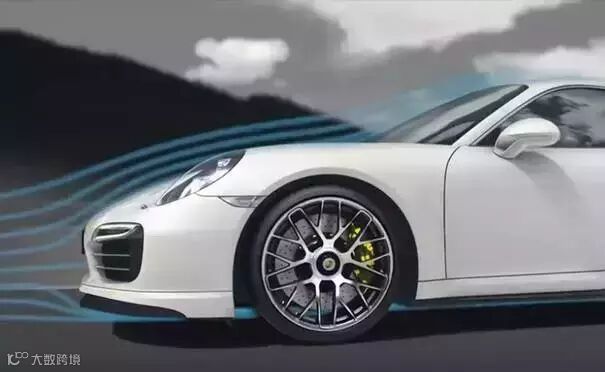

大灯下方气帘设计

同时,气流流经前轮罩舱,还可以起到为刹车片降温的作用,一举两得。

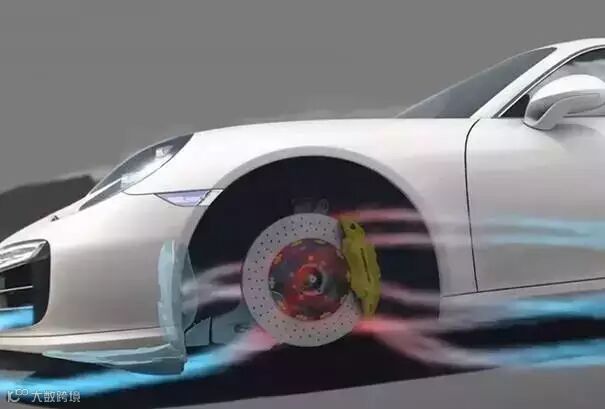

流经轮罩的气流可为刹车片降温

流经车身侧面的气流可通过车身侧面的空气通道进行梳理和导流,同时为冷却系统提供一定的帮助。

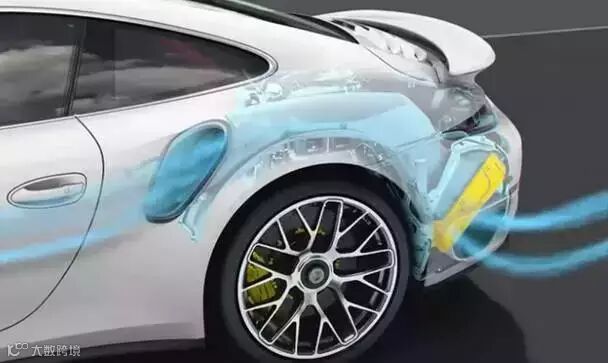

车身侧空气通道

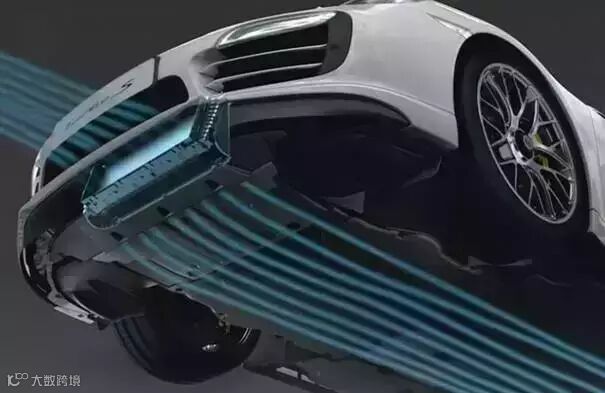

除此之外,911的底盘设计非常平整,平整的底盘和导流设计使空气更顺畅的通过车底,进一步减少车底紊流,降低阻力。

平整的车底可进一步降低空气阻力

2
前扰流唇
保时捷911的前扰流唇用一种高弹性材料做成,这种材料做到了刚性和高弹性的最优结合。该材料不受阳光、燃油、清洁剂等影响。

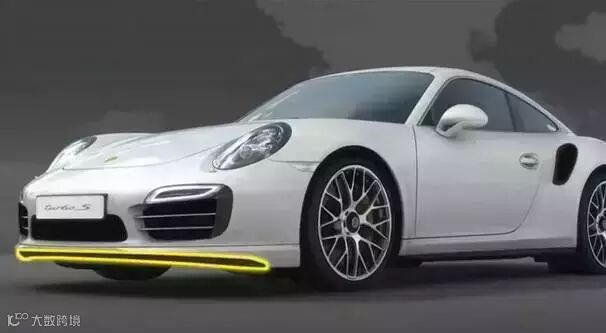

前扰流唇

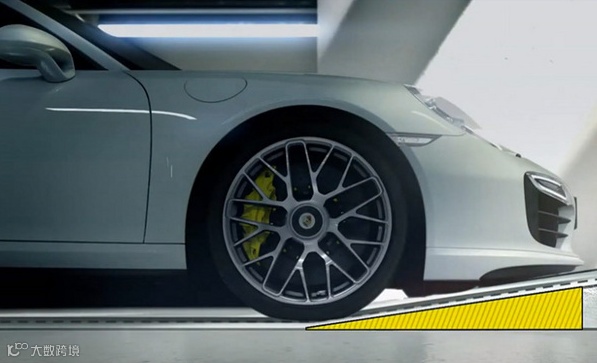

当车辆处于静止或低速行驶状态时,前扰流唇水平的隐藏在底盘上,可使保时捷911的接近角达到10.3°,最大限度降低底盘触底危险。


静止时前扰流唇状态


前扰流唇具备多级调节功能,随着车速的增加,其伸缩的范围也相应增加,空气就会围绕车体向后流去,配合平整的底盘,可最大限度的降低升力。

前扰流唇多级调节


3
可升降尾翼
尾翼的作用是产生下压力。保时捷911的后扰流器(尾翼)呈翼型,会根据车速自动进行角度变换和高度调整。

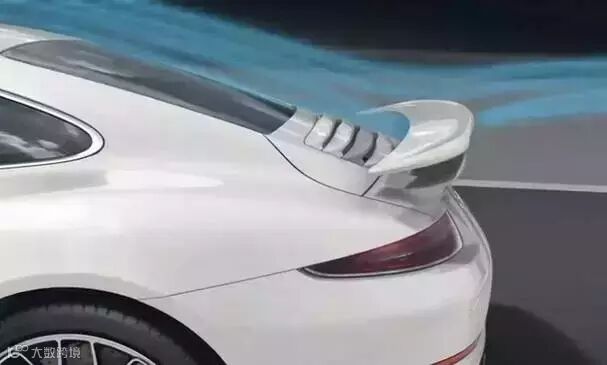

可升降尾翼

在车速低于80km/h时,尾翼处于原状态,当车速达到120km/h时,尾翼将上升25mm,而当进入赛道模式时,尾翼可达75mm,沿水平方向可旋转7°。

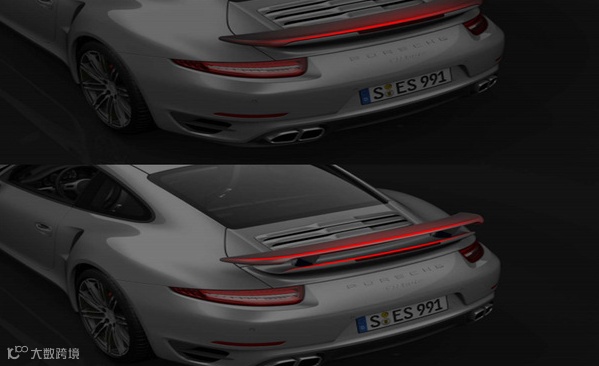

尾翼可根据车速不同而改变高度

END
