NVIDIA GPU 架构下的 FP8 训练与推理

本文聚焦 NVIDIA FP8 训练与推理的实践应用。

FP8 训练利用 E5M2/E4M3 格式，具备与 FP16 相当的动态范围，适用于反向传播与前向传播。FP8 训练在相同加速平台上的峰值性能显著超越 FP16/BF16，并且模型参数越大，训练加速效果越好，且其与 16-bits 训练在收敛性和下游任务表现上无显著差异。FP8 训练通过 NVIDIA Transformer Engine 实现，仅需少量代码改动，并且支持 FlashAttention、混合精度训练迁移等。支持 FP8 的框架包括 NVIDIA Megatron-LM、NeMo、DeepSpeed、飞桨 PaddlePaddle、Colossal AI、HuggingFace 等。

FP8 推理通过 NVIDIA TensorRT-LLM 实现，权重输入先转换为 FP8，并融合操作以提高内存吞吐，但部分输出仍需 FP16 进行 reduction。NVIDIA 技术团队正研究直接 FP8 reduction 以实现端到端的加速优化。

图 1. 四种数据类型

首先详解 FP8 的概念，图 1 展示了 FP8、FP16、FP32 与 BF16 四种数据类型。业界曾长期依赖 FP16 与 FP32 训练，直至 GPT 横空出世，BF16 因能避免计算过程中的数值溢出问题而受到青睐。

近年来，NVIDIA 技术团队在 FP8 领域持续投入，发布了多篇论文，并在历届 GTC 大会也分享了 FP8 在计算机视觉 （CV）、自然语言处理 （NLP） 以及大模型训练中的实际效果。

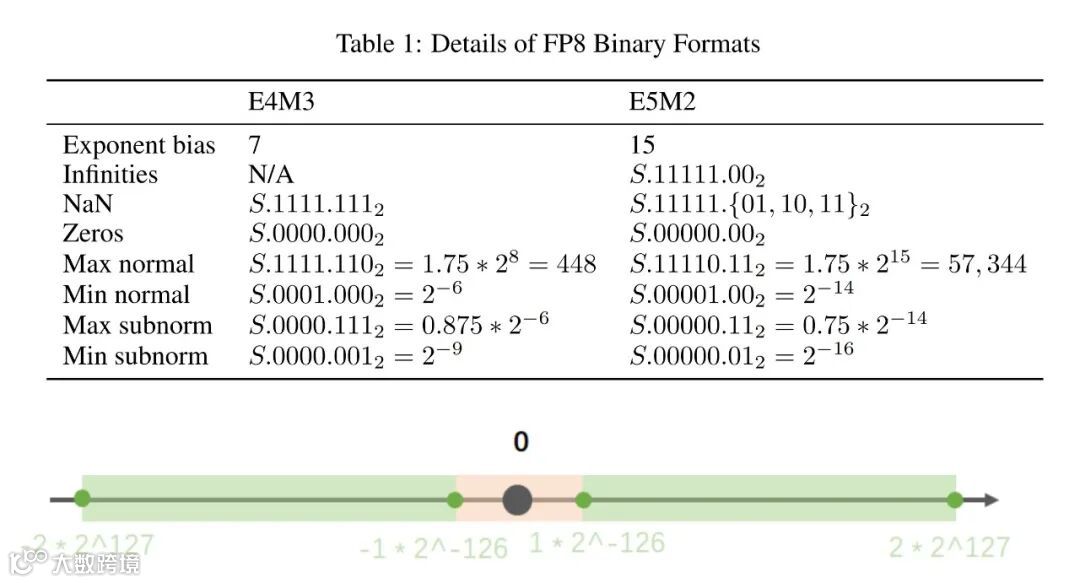

图 2. E4M3 与 E5M2 两种数据格式

图 2 表格展示了 E4M3 与 E5M2 两种数据格式。其中可以看到，FP8 精度的 E5M2 数据格式的数部分，与 FP16 的保持一致。这意味着 FP8 精度的 E5M2 数据格式具备与 FP16 相当的动态范围，因此该数据格式常被用在训练的反向传播阶段。而 E4M3 是在前向传播中采用的 FP8 格式。图 2 详尽展示了 FP8 格式下各类特殊数值的表示方式。

当我们考虑浮点数的数据精度会不会损失的时候，这个浮点数往往会落入图 2 下半部分里粉色的 subnormal 区间。图 2 下半部分是以 FP32 举例的，读者可根据图 2 表格看到 FP8 的 subnormal 区间，因此我们在训练模型时可进行理论分析，探究数值精度是否影响模型效果。

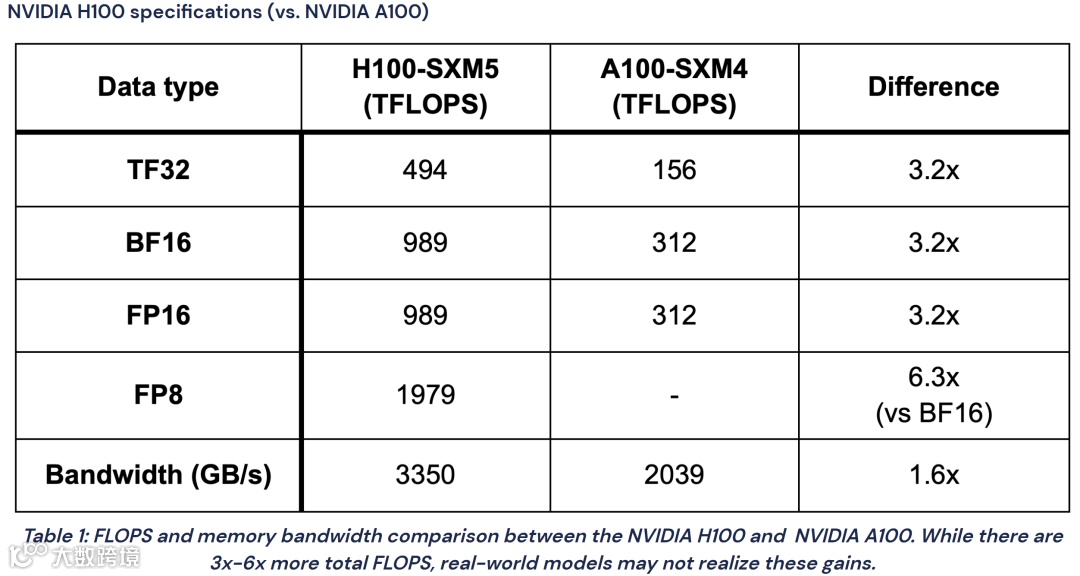

表 1. 援引的测试数据^[1]仅供技术参考和讨论

表 1 旨在阐述采用 FP8 的原因，以在 NVIDIA H100 Tensor Core GPU 上为例，单位是 TFLOPS，相较 FP16 和 BF16，FP8 的峰值性能能够实现翻倍。并且此表展示的基准测试数据是在 2023 年采集的，当前性能提升更为显著。

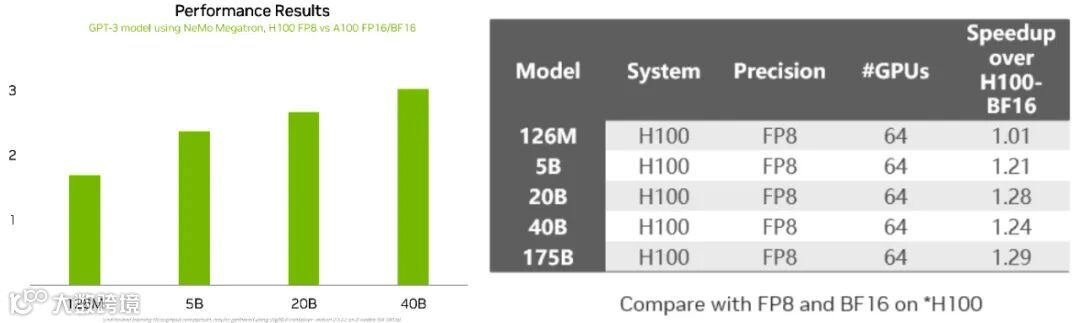

图 3. 测试数据仅供技术参考和讨论

图 3 左侧图表对比了不同参数规模的 GPT-3 模型在 H100 上做 FP8 训练，以及在 NVIDIA A100 Tensor Core GPU 上做 FP16/BF16 训练的吞吐加速比。这个加速效果随模型规模正向变化，比如参数规模为 5B 至 40B，它的加速效果约为 2 到 3 倍。

右侧表格则进一步对比了不同参数规模的模型同在 H100 GPU 上，使用 FP8 训练相对 BF16 的性能加速比。就 126M 至 175B 参数的模型而言，除了个别特殊任务外，FP8 训练的加速效果同样随模型规模增大而提升。换言之，模型规模越大，采用 FP8 训练的收益越大。

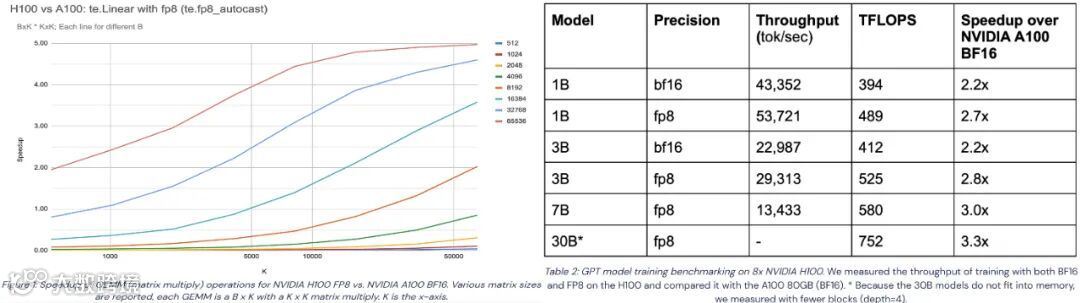

图 4. 援引的测试数据^[2]仅供技术参考和讨论

图 4 援引的是行业测试数据。左侧图表显示的是对 GEMM 单一计算任务的加速对比。在 H100 GPU 上 FP8 训练相对于 A100 GPU 上 BF16 训练的峰值性能加速比约为 6 倍，而在 GEMM 任务测试中接近 5 倍。并且鉴于底层 CUDA 内核持续优化，未来性能将进一步提升。

右侧表格则展示了在不同规模的 GPT 模型做 FP8 训练的实际加速效果，模型参数规模分别为 1B、3B、7B 和 30B。该图表分别对比了在 H100 GPU 与 A100 GPU 上做 BF16 和 FP8 训练的加速效果。可以看到 BF16 训练对 1B、3B 模型的加速比约为 2.2 倍，而 FP8 训练的加速比分别达 2.7 倍、2.8 倍，对 7B、30B 模型加速比则达到 3 倍和 3.3 倍，说明 FP8 训练的性能优化效果更加显著。

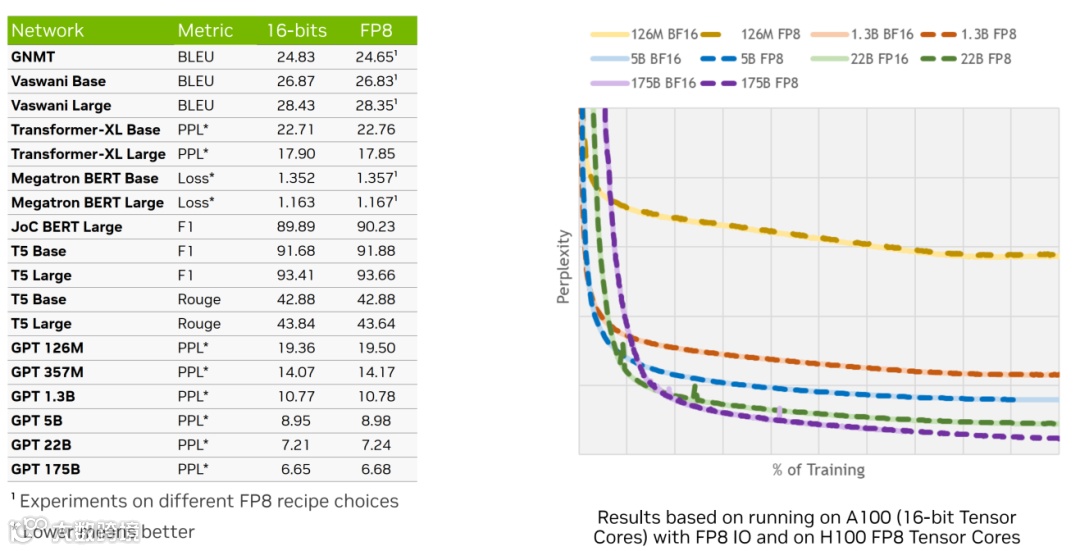

图 5. 测试数据仅供技术参考和讨论

图 5 展示了 FP8 训练的性能与收敛性。右图显示在不同规模的 GPT 模型上使用 BF16 与 FP8 进行训练的 loss （损失值）曲线，并以困惑度 PPL（Perplexity） 为度量指标。同色曲线代表相同模型规模，实线代表 BF16，虚线为 FP8。观察 PPL 曲线走势，可见随着训练进程，FP8 与 BF16 的曲线几乎完全吻合，表明两者收敛性并无显著差异。

左侧表格则汇总了历届 GTC 大会中分享的下游任务数据，包括 PPL 指标及 FP8 与 16-bits 训练的对比，涵盖 NLP 模型和 CV 模型。结果显示，使用 FP8 训练的模型与 16-bits 训练的模型在各项指标上的数值差异甚微，证实了 FP8 训练能达到同等效果。

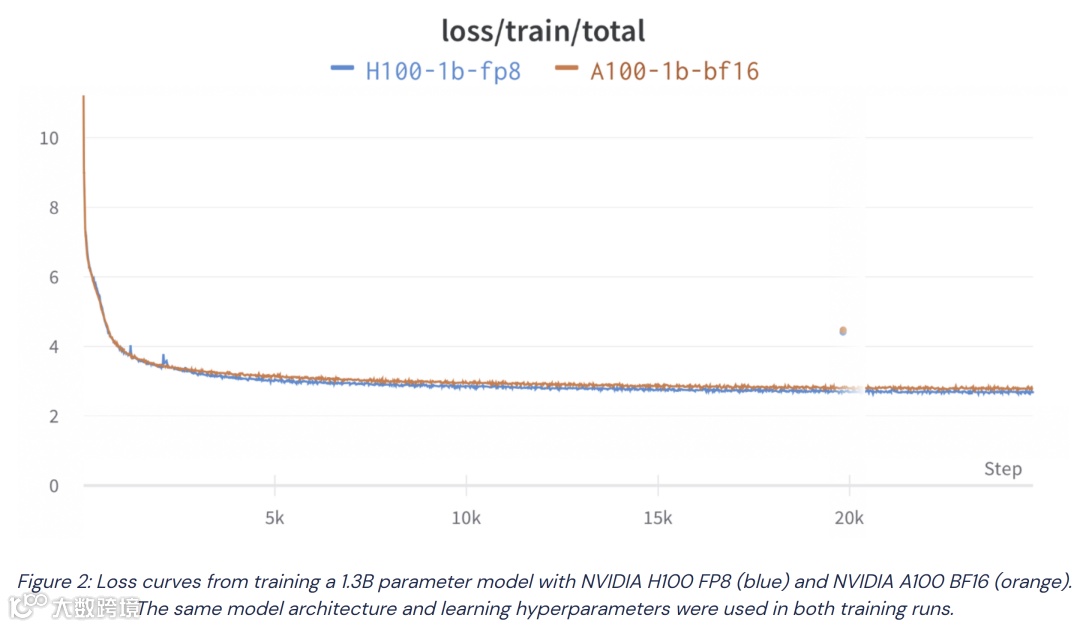

图 6. 援引的测试数据^[3]仅供技术参考和讨论

图 6 展示了我们在本地测试的一个 1.3B 参数模型的实际训练结果，共进行了约 2.5 万步训练。结果显示，该模型的 loss 曲线与预期基本相符，仅有微小（零点零几）的差异。

这里列举在 FP8 训练中实际采用的配置。可以看到使用 FP8 训练时对代码的改动极少，只需添加几行代码即可，后文将详细解释这些代码的具体含义。

--fp8-hybrid \
--transformer-impl transformer_engine \
--fp8-amax-history-len 1024 \
--fp8-amax-compute-algo max

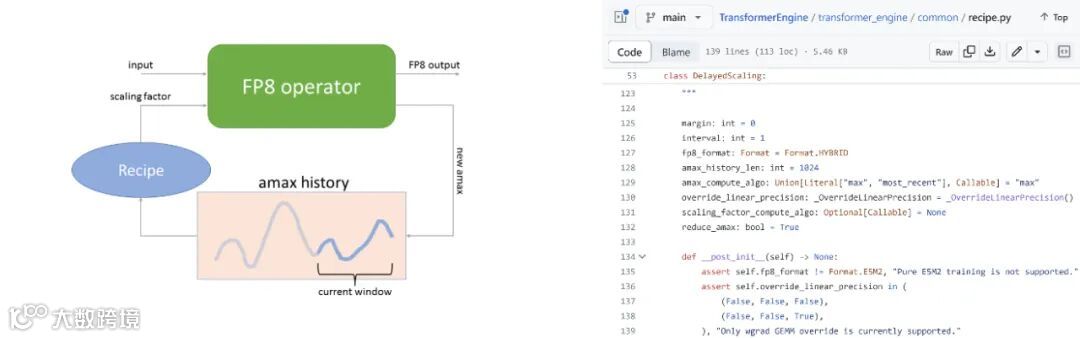

图 7. 解读 FP8 训练中新增的五行代码

图 7 旨在解读前文提及的 FP8 训练中新增的五行代码，代码的功能是用于计算当前 tensor 的 scale 值。我们采用名为 delayed scaling 策略，即当前 tensor 的 scale 值并非基于实时计算得出，而是依据其历史数据，例如基于前几个迭代周期的值计算得出。计算方法可选择取 max 值，也可采用最近时间的值。

以该图展示的 amax history 说明，针对当前 tensor，系统可存储 1,024 个 amax 值，并从中选取最大值作为当前 tensor 的 amax 值。随后，根据一个简化的 recipe 算法即可计算出 scale 值。

实际应用中，Hopper GPU 上 FP8 训练相较于 BF16 的加速效果为 30%-40%，低于 FP8 在单一 GEMM 计算任务中理论可达的 5 倍加速比。为解释此现象，本文借助图 8 进行阐述。

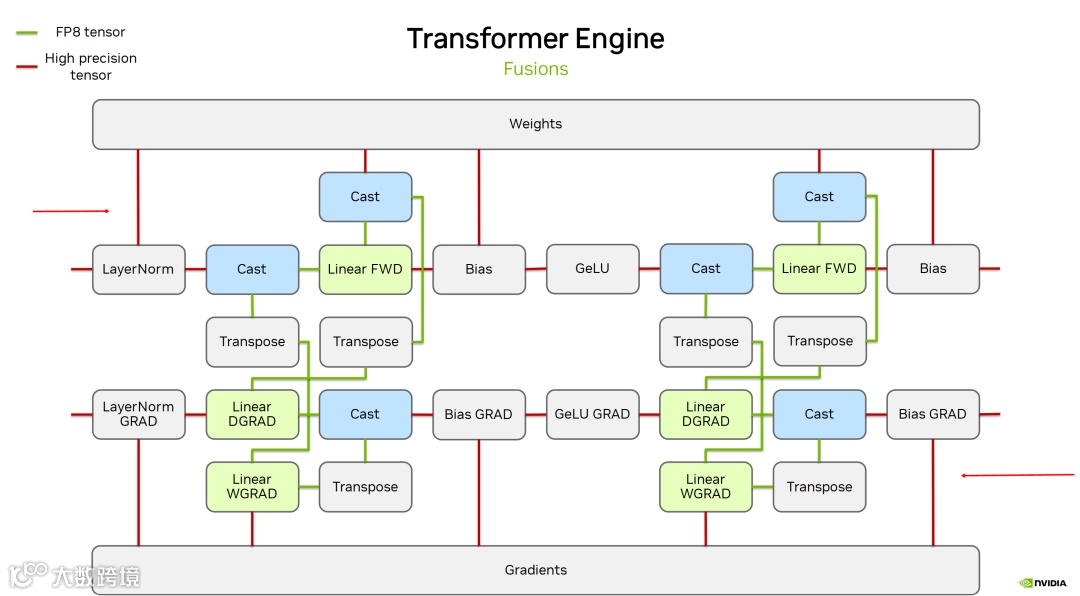

图 8. FP8 训练在 Transformer Engine 上的完整流程

图 8 显示了训练中前向与反向计算的精度差异：红线表示高精度（BF16、FP32），绿线为 FP8。在整个训练期间，图片上半部分的权重（weight）及下半部分的梯度（gradient）始终以高精度存储。仅在执行 linear 操作时，才对当前 tensor 进行数据格式转换（cast），转为 FP8 精度计算，但 linear 输出仍为高精度。因此，后续 bias 计算等均在高精度上进行。

图示表明，实际训练中仅 GEMM 计算采用 FP8，其余计算保持高精度。尽管业界存在对非线性操作也采用 FP8 计算和存储的激进策略，并在部分下游任务中表现良好，但主流方案依然遵循上述精细化的精度分配原则。

目前支持 FP8 训练的分布式训练框架与工具包括 NVIDIA Megatron-LM、NeMo 框架，DeepSpeed、飞桨 PaddlePaddle、Colossal AI、HuggingFace 等，也就是说这些框架均已集成了 Transformer Engine，可选用上述任一框架进行大模型 FP8 训练。

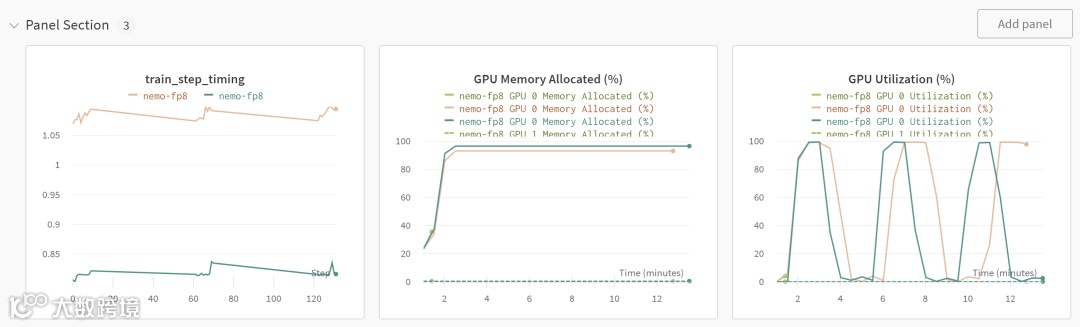

图 9. 不同数据精度

集合 Transformer Engine 的训练测试结果对比

图 9 总结了上述重点，通过对比三类测试情况：绿线代表仅使用 BF16 训练，橘线表示 BF16 训练结合 Transformer Engine（即在启用 FlashAttention 的同时，使用 Transformer Engine 内置的 fused kernel），蓝线为 FP8 训练结合 Transformer Engine。

绿线显示，仅用 BF16 训练时，模型在单 GPU 卡上即遭遇内存不足（OOM），而在启用 Transformer Engine 后，依旧采用 BF16，模型也能顺利完成训练。若进一步转为 FP8，单次迭代时间可提升约 34.56%。

中间的图表展示了各类测试的显存占用情况。如前文所述，权重、梯度及优化器（optimizer）的数据均以高精度存储，此外，FP8 训练因需在 checkpoint 中保存额外值，训练时显存占用比 FP16 略高约 5% 以内。须注意，推理阶段的显存占用与训练阶段是完全不同的。

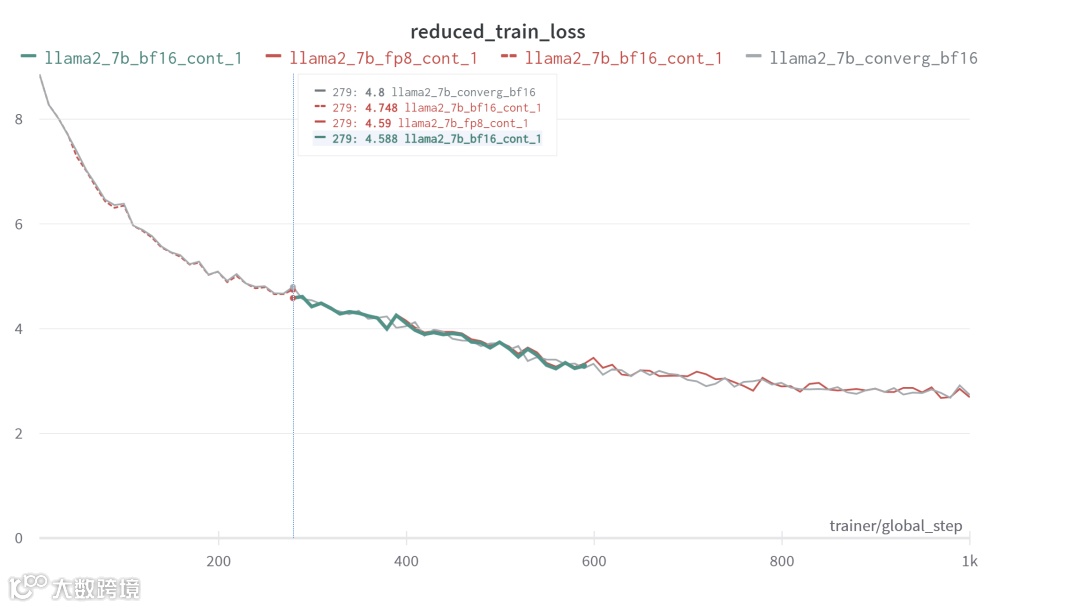

图 10. Llama2-7B 模型做 FP8/BF16

继续训练的 loss 曲线高度一致

图 10 展示了对 Llama2-7B 模型做 FP8 继续训练的效果。本测试并未进行长时间的训练，目的是在为了提供概念验证 （PoC, Proof of Concept）。图中共有四条曲线：灰色曲线代表全程使用 BF16 训练，其余三条线分别表示以 BF16 进行预训练，保存 checkpoint 后，再分别以 BF16 与 FP8 继续训练。从继续训练的两条曲线来看，loss 曲线高度一致，且与灰色曲线的趋势也保持一致。

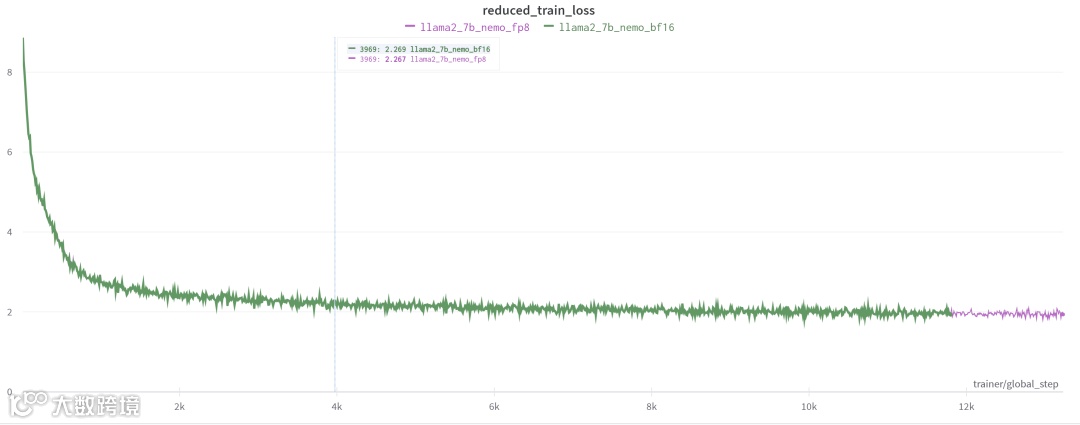

图 11. Llama2-7B 模型 1.3 万步内

全程 FP8/BF16 训练的 loss 曲线基本一致

图 11 展示的是对 Llama2-7B 在 1.3 万迭代步内做全程 FP8 训练，可以看到它和全程 BF16 训练的 loss 曲线也几乎一致。

本章节分享使用 TensorRT-LLM 进行 FP8 推理。前文图 8 展示的 FP8 训练在 Transformer Engine 上的完整流程，而在进入推理阶段，图 8 下半部分如梯度等训练特有部分可去除，仅保留上半部份即可。

训练时为确保梯度计算准确，权重通常维持为高精度（如 BF16 或 FP32），这是由于训练时需更新参数，而在推理时，权重已固定，故可在模型加载或预处理阶段提前将权重转换为 FP8，确保模型加载即为 FP8 格式。此外，推理阶段应尽量进行操作融合，如将 LayerNorm 与后续数据格式转换操作整合，确保 kernel 输入输出尽可能维持 FP8，从而能够有效提升 GPU 内存吞吐。同样，GeLU (Gaussian Error Linear Unit) 激活函数也要力求融合。

目前少量输出仍会保持为 FP16，原因是 NVIDIA NCCL 仅支持高精度规约操作 （reduction），所以现在仍然需采用 FP16 进行 reduction，完成后再转化为 FP8。

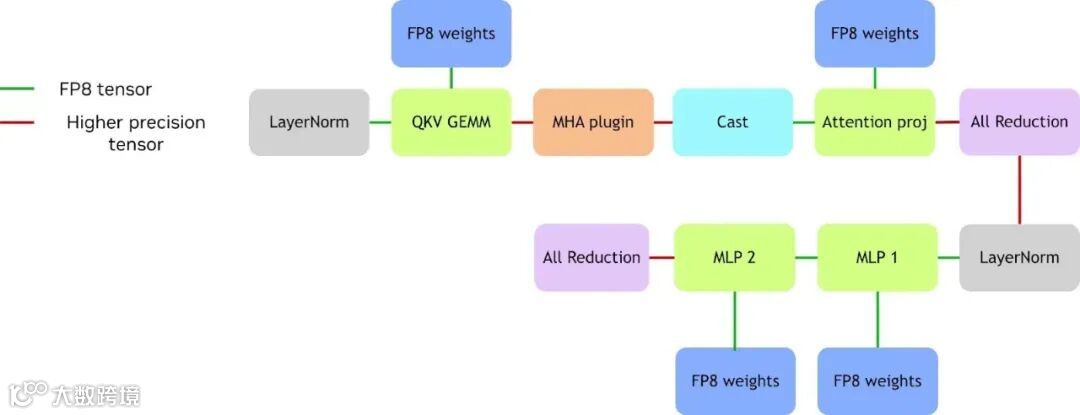

图 12. FP8 推理流程

经过上述融合后，推理流程就简化为图 12 所示。绿线代表 FP8 的输入输出（I/O），红线表示高精度 I/O。图中可见，最前端的 LayerNorm 输出与权重均为 FP8，矩阵输出暂时保持 FP16，与前文描述一致。并且经过测试验证可得，虽然矩阵输出精度对整体性能影响较小，但与输入问题的规模相关；且因其计算密集特性，对输出形态影响微弱。

在完成 MHA（Multi-Head Attention）后，需要将结果转换为 FP8 以进行后续矩阵计算，Reduction 是以 FP16 执行后再转换到 FP8 的。对于 MLP1 和 MLP2，两者逻辑相似，但不同之处在于：MLP1 的输出可保持在 FP8，因为它已经把 GeLU 加 Bias 等操作直接融合到 MLP1 的 kernel。

由此引发的关键问题是，能否将剩余红线（高精度 I/O）全部转为绿线（FP8 I/O），实现进一步的加速优化？这正是 NVIDIA 持续进行的方向。以 reduction 为例，NVIDIA 正研究直接实现 FP8 reduction，尽管中间累加仍需高精度，但在数据传输阶段可采用 FP8。与现有 reduction 不同的是，FP8 reduction 内部需引入反量化（de-quantization）与量化 （quantization）操作，故需定制开发 reduction kernel。

TensorRT-LLM 是基于 NVIDIA TensorRT 构建，其 FP8 能力也主要是通过 TensorRT 提供。自 TensorRT 9.0 版本起，官方就已经开始支持 FP8 推理。要在 TensorRT 中启用 FP8 推理，需完成以下几步：

1. 设置 FP8 标志：通过调用 config.set_flag (trt.BuilderFlag.FP8) 在 TensorRT 配置中启用 FP8 支持。类似 INT8、BF16、FP16，FP8 也是类似的启用方式。

2. 添加 GEMM 缩放因子（scale）：主要针对输入和权重，需在 weight.py （TensorRT-LLM 中的文件）中额外加载这些缩放因子。这是 FP8 推理中不可或缺的步骤。

3. 编写 FP8模型：现阶段我们需要明确编写需要 FP8 支持的模型。具体做法如下：将原始 FP16 输入量化至 FP8，随后进行反量化；权重同样进行量化与反量化操作。如此编写的模型，TensorRT 会自动将量化与反量化操作尽可能与前一个 kernel 融合，以及将反量化操作与 matmul kernel 融合。最终生成的计算图表现为量化后的 X 与 W 直接进行 FP8 计算，输出也为 FP8 结果。




为了简化 FP8 在 TensorRT-LLM 中的应用，TensorRT-LLM 已对其进行封装，提供了 FP8 linear 函数和 FP8 row linear 函数来实现。对于使用直接线性层（linear layer），则无需重新编写代码，直接调用函数即可。

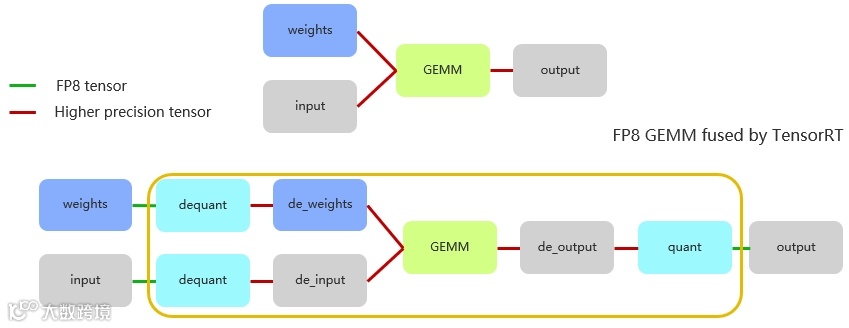

图 13. FP8 推理计算流程

本文用图 13 总结上述内容。首先权重以 FP8 精度存储的，在进行计算前，权重先经历一次反量化。注意，在此之前，权重的量化已在输入前完成了，此处仅需进行反量化操作。这意味着，在进行矩阵内部计算时，实际上是使用反量化后的数据，通常是 FP16 或甚至 FP32 来进行运算的。

矩阵层尽管以 FP8 表示，但累加是采用 FP32 完成，累加后再乘以 scale 的相关参数，形成如图所示的计算流程。最终得到的结果具备较高精度。由于累加器（accumulator）需要采用高精度的数值，因此，要获得最终 FP8 的输出结果，模型还需经过一个量化节点 （quantitation node）。

回顾整个流程，输入经历了量化与反量化操作。其中，量化 kernel 发生在反量化 kernel 之前，而 TensorRT 则会智能地融合这些 kernel，确保计算的高效和准确。

表 2 测试数据仅供技术参考和讨论

表 2 对比第一列不同的 batch size，其中 max 值指的是在设定输入为 1,024，输出为 256，模型为 GPT-J 6B，所能使用的最大 batch size。

列表显示，FP16 的 max 值为 75，而 FP8 的 max 值则提升至 85。原因是 FP8 仅节省了权重部分的内存，部分 tensor 以及 KV cache 仍保持在 FP16。表格最后一列展示了使用 FP8 KV cache 的情况，此时能够看到其 max 值相比 FP16 的 max 值超出 2 倍。

在性能方面，单纯启用 FP8 会由于 batch size 提升有限，以及 KV cache 的影响，导致性能提升并不显著。然而，一旦将 KV cache 也转换至 FP8，通过减半其内存消耗，模型吞吐量可以相较 FP16 提升约两倍左右，这是一个相当理想的性能提升幅度。
