写在前面
苦逼的周末！
接到朋友的一个电话，他到时没有给我客气：“我30号要参加一个展会，你不是做BIM吗？这玩意不是用处挺大的吗？那你给我做一段视频........”
简单沟通之后，朋友之托，竭尽所能，义不容辞
原来，他是专业做铝合金门窗组装配件组角片的，很小的不起眼的一个配件，自2008年，做了10年，也称得上“组角片专家”了。（
，我是特佩服干一行，爱一行，专一行的实业家）
他都觉得BIM非常有用，自己哪能推辞呢。先介绍一下组角片，也算学点新专业知识。
组角片：小配件，大功能
门窗组角片也叫平整片（或加强角片），在门窗配套五金配件中毫不起眼，但却对铝合金门窗四个边角平整美观、杜绝窗框注胶拼缝处渗漏起到非常关键的作用。
由于铝合金型材接口、转角位、边角等加工和定制中，难以避免地存在一定的大小误差，板材定制有正负差就会产生更大的正负差，导致门窗边角组装困难——不平整、刮手，影响门窗的使用效果和寿命。当门窗框或扇主体由角码连接后，翅的位置就成了薄弱点，角片用于增加翅的角接点的强度，所以也叫加强角片
组角片设计和定制，可根据门窗厂的铝型材标准、尺寸、模具、厚度的正负差和标准等配备五金件，把误差降到5个丝以内和做到统一，让每一扇门窗的边角非常平整、不会刮手，让门窗产品高端化。
产品介绍完了，那就开工
视频制作过程：建模
考虑到需要展示的工艺，确定建模的内容及精度，采用Revit 2016进行模型创建。
▶采用断桥铝合金型材，其内外型材表面处理方式及中间隔热条处理方式及外观不同，因此需要分别进行构件族创建；
▶展示安装工艺，配件均需要单独建族；
▶铝合金窗构件尺寸精细，组装时配合尺寸要求精度高。因此在Revit项目构造样板中进行精密装配。

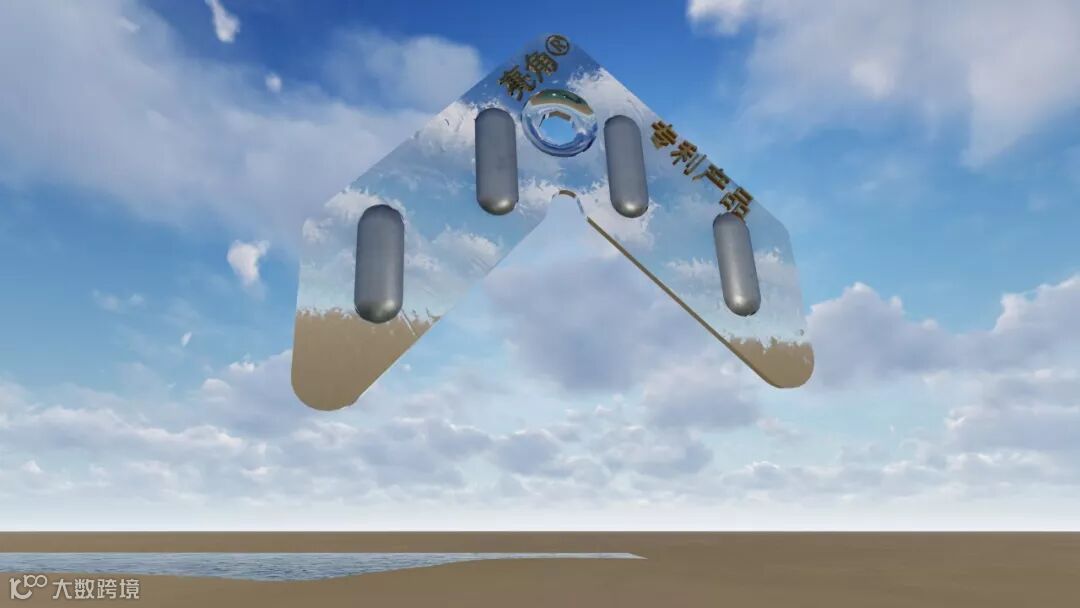

OK，模型建完了，又来新要求：配件上加上商标！没有问题（
）！下图是通过模型导入Lumion 8.0实现的效果渲染。
视频制作过程：工艺模拟
将整合的模型导入Navisworks，确定或重新编辑各构件材质效果，然后开始制作动画。

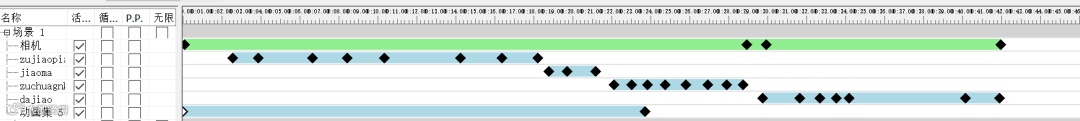

▶打开Animator工具，先新建一个场景文件，给场景“添加相机”。选择好相机位置及视角后，分别在预订的动画时长前后捕捉关键帧，进行预览，不满意可以另行调整视角，“编辑”或“转至关键帧”。
▶根据构件不同的动作，分别选中构件，在场景文件中“添加动画集”＞“从当前选择”，分别创建“平移”“旋转”“缩放”“颜色”“透明度”的动画，在其活动时长内，分别捕捉初始状态和完整状态的关键帧。下一步应该是最关键的。
▶确定以上动画出现的时间段，进行合理的穿插。为工艺模拟展示的需要，可以在一个构件中分别在不同的时间，创建不同的动画片段。
如下图所示：
导出场景动画：

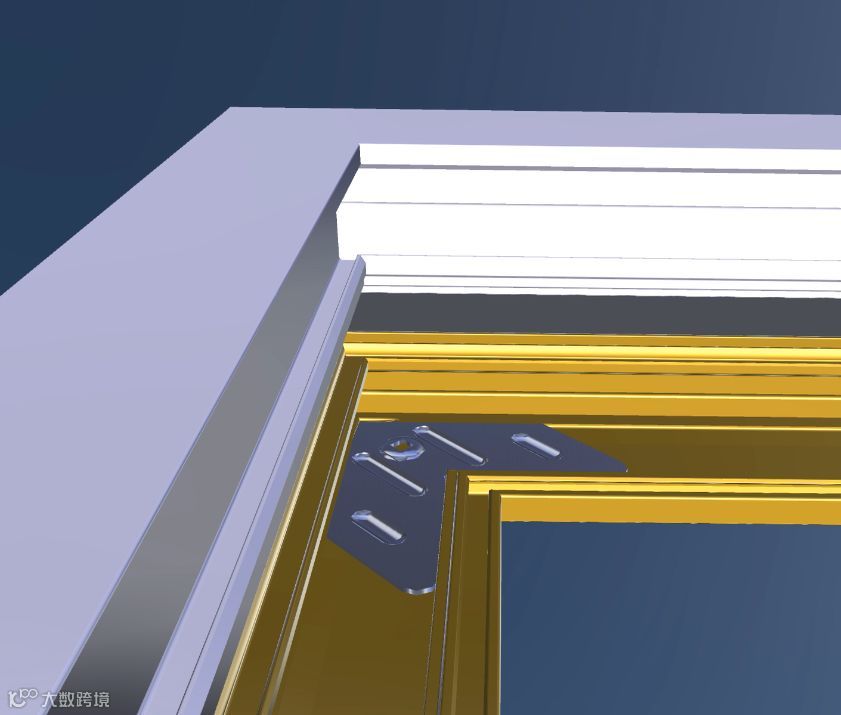

为了显示 打胶时胶液流域变化，特意创建了另一个动画场景，在着色模式下，给相关构件创建了透明度变化的一段动画。在本案例中，就是给组角片在注胶过程中进行透明化处理，以显示其遮挡的胶液变化的影像。胶液变化是通过创建胶体实体模型，通过缩放动画实施的。
如下图所示：
导出场景2动画：
这里我碰见一个问题：颜色变化和透明度变化的动画是否只能在“着色”模式的场景下制作？如场景1的动画，其实和场景2是一套动作，在场景1的动画中，并没有发现在“完全渲染”模式下组角片透明度的变化，也就看不出其背后胶体流域的动作。希望能得到大家的解答
视频制作过程：后期合成
有米就不怕做不成饭，有素材了，就可以通过其他软件进行后期合成，如爱剪辑、AE、Pr等等，在这就不在细述。但要说明一点的是，利用工具充分将想要表达的信息展示出来就好了。
以下就是最终合成的视频，建议大家就不用看了，挺费流量的。主要是以下原因：
1、时间仓促，表达不充分；
2、毕竟最终是一个广告宣传片
。
ＯＫ，朋友已经带上了想要的视频（不知道他真的满意不满意，说是挺满意的！）踏上征途。但是我还是没有休息，来分享这次简单的工艺模拟的制作，这本来就是我自己要做的事情（朋友之托），很多工作也只能我亲自做了。体会还是蛮深的。
特别理解那些专业技术过硬、管理经验丰富、对BIM大声呐喊的专家人士！你们懂得
总结一下
１、ＢＩＭ真的有价值，无论你从哪方面去考虑，只要你能清楚表达你想要的内容，ＢＩＭ总能实现。不从市场需求及行业痛点出发寻找解决方案，总是在泛泛的想，浅尝辄止的做，这是绝不可取的。
２、经验丰富的工程师长期积累的专业知识及经验，在无法表达或者传统表达方式不能充分表达的情况下，ＢＩＭ是否可以将这些宝贵财富，用新的方式表达并传承下来，形成知识财富积累。现在的新技术、新工艺、新方案，在没有经验积累的情况下，作为工程师，是否要严谨论证，认真实施呢？
３、“纸上得来终觉浅，绝知此事要躬行”，真的希望广大BIMer能踏踏实实的做好每一件事情，完美完成领导委托的每一项工作，为BIM证明，为自己证明。
４、很多问题和ＢＩＭ实施的经验就是在实际工作中总结出来的。也就是说“实践出真知”！
题外话
今天上午，看到朋友已经顺利参展，向他表示祝贺！
回头想想这个周末真的苦逼吗？
