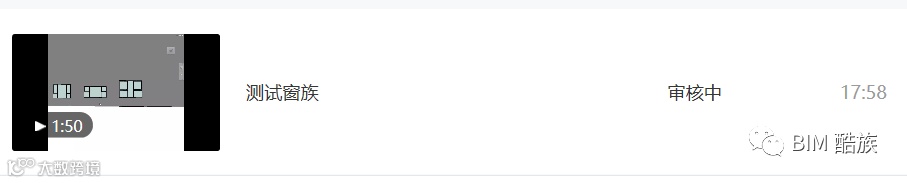

友情提示： 上传了不足2分钟的族测试录屏，2个小时居然没有审核完，所以本期无视频！
每日一族 I 导读
昨天，本公众号分享铝合金外窗框的族，根据既定建族思路，依次创建了
放样常规模型—窗扇族

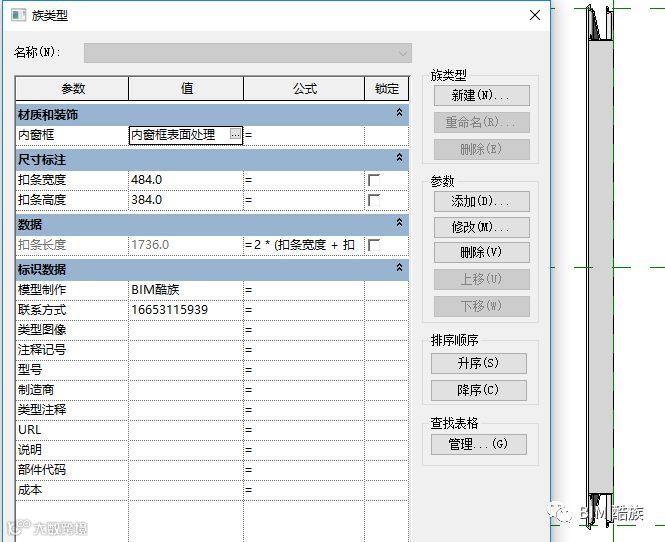

放样常规模型—扣条族
基于线的常规模型—中挺族

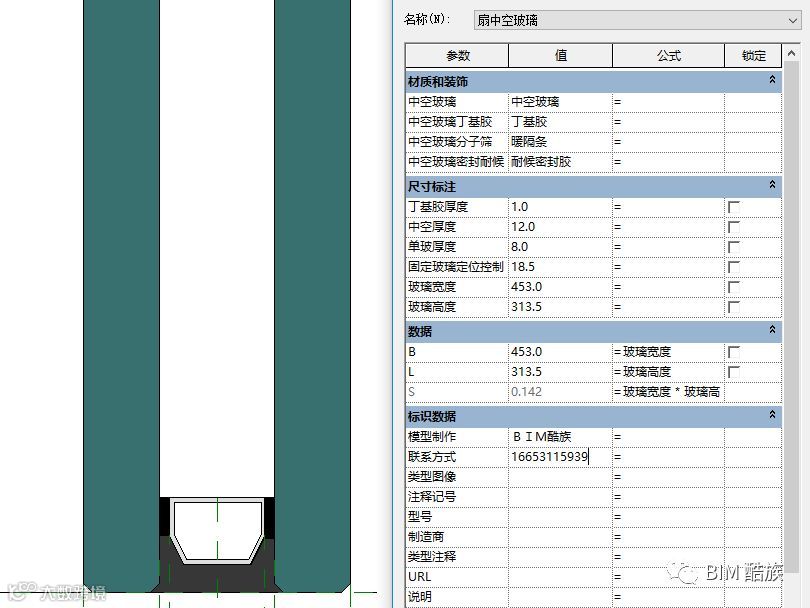

放样拉伸常规模型—中空玻璃
有以上零件族，我们便可组装创建某种类型的铝合金窗族。

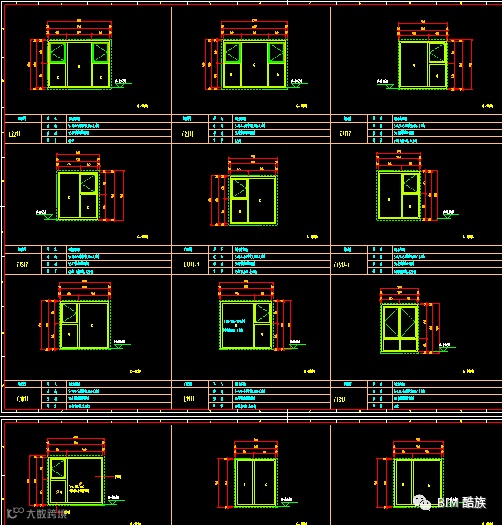

通过查阅项目设计文件门窗表，我们不难发现以编号为C2317的铝合金窗量最大，且分割最为复杂，因此我们创建该类型的窗为主，其他样式窗稍微进行修改，并可得到新的族文件。
每日一族 I 一种55系列铝合金窗
族样板：公制窗
族类别：建筑—窗

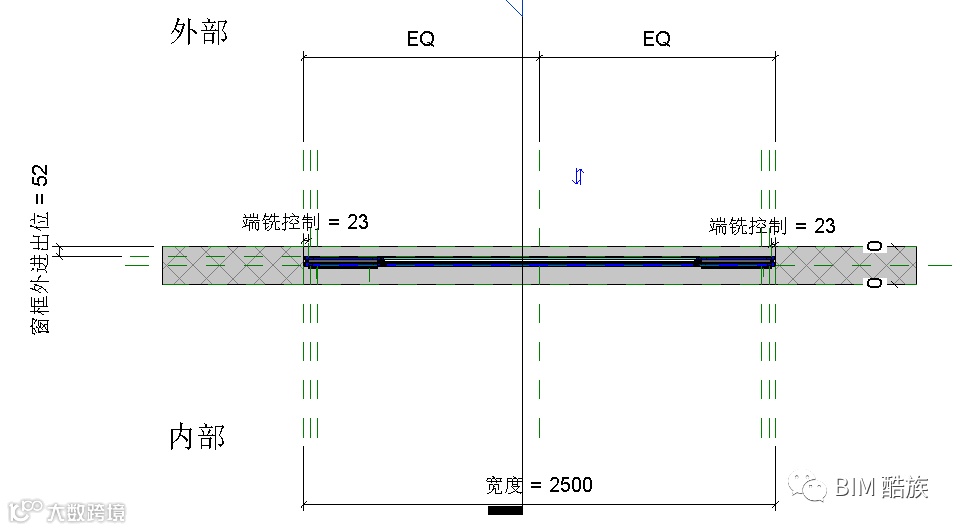

族：参照标高楼层平面视图

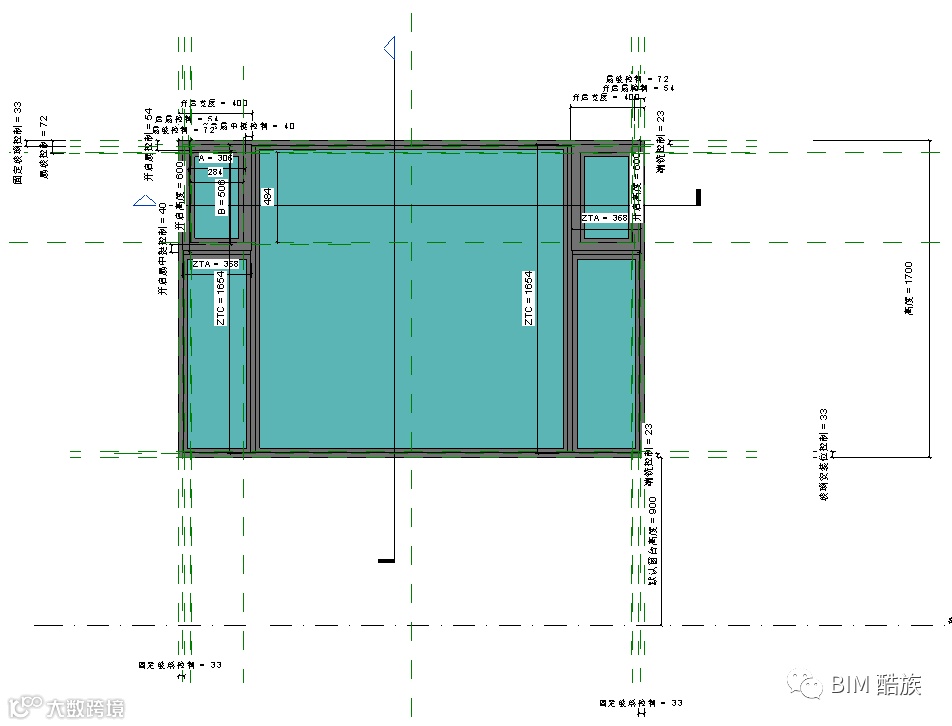

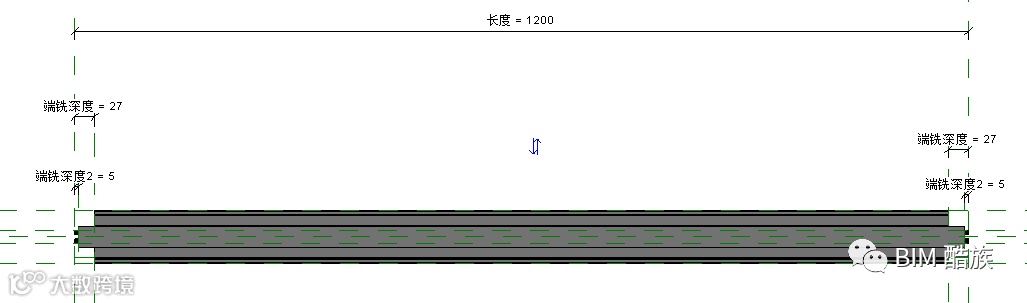

族：内部立面视图

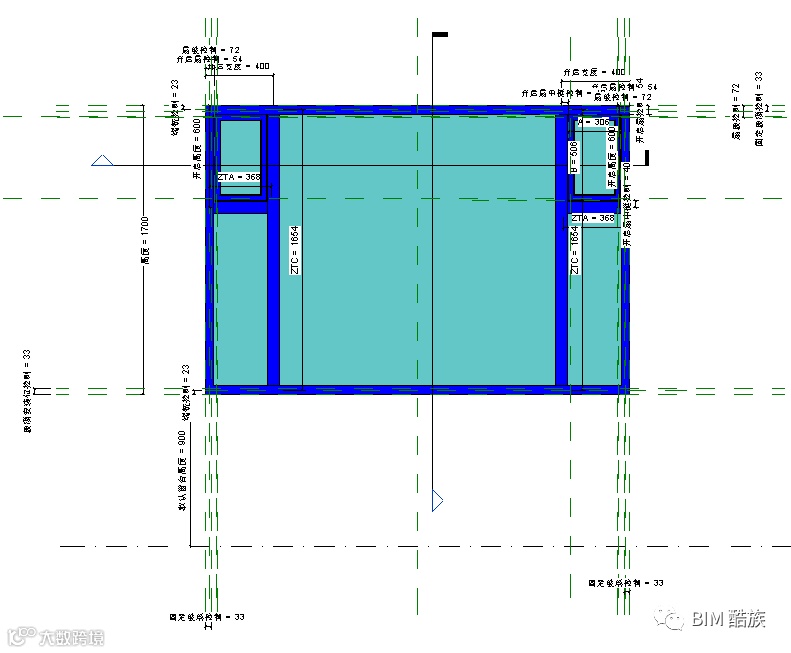

族：外部立面视图

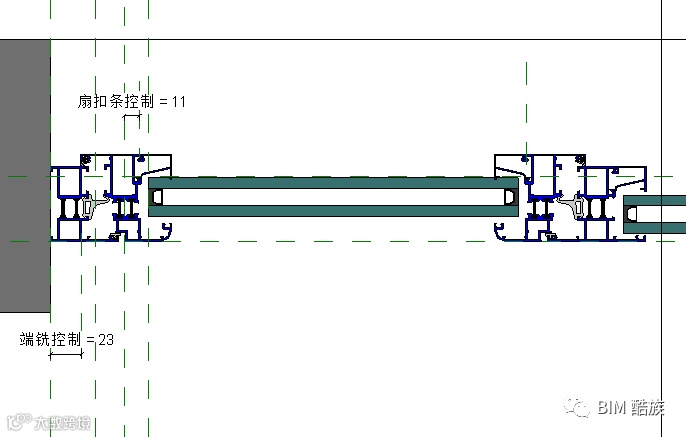

族：横向剖面视图
族：放样窗框三维视图

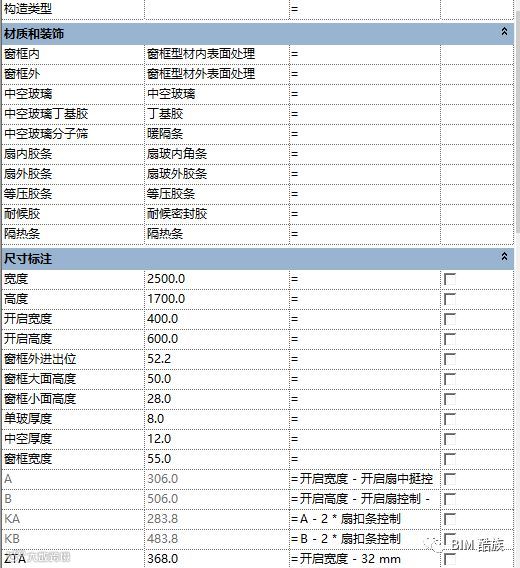

每日一族 I 族参数

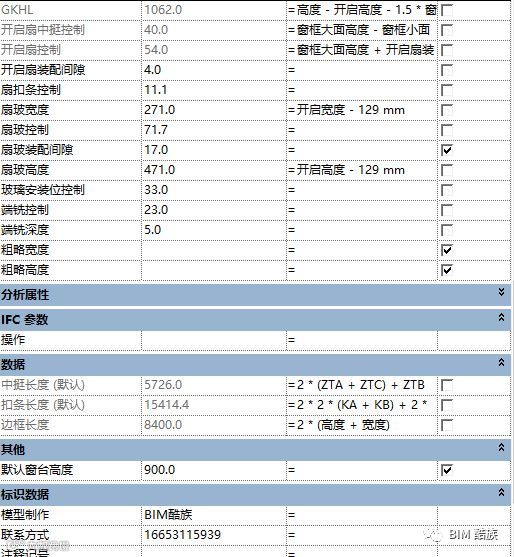

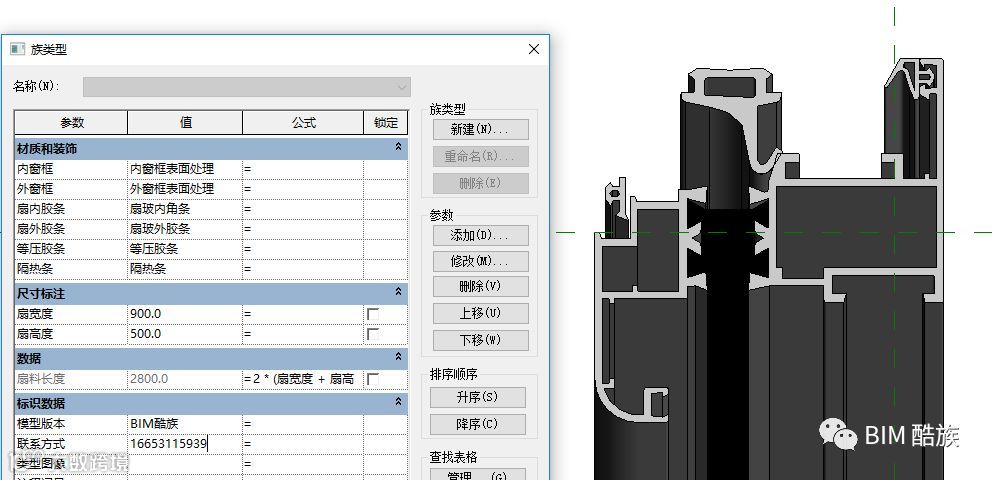

族：放样窗框族参数列表

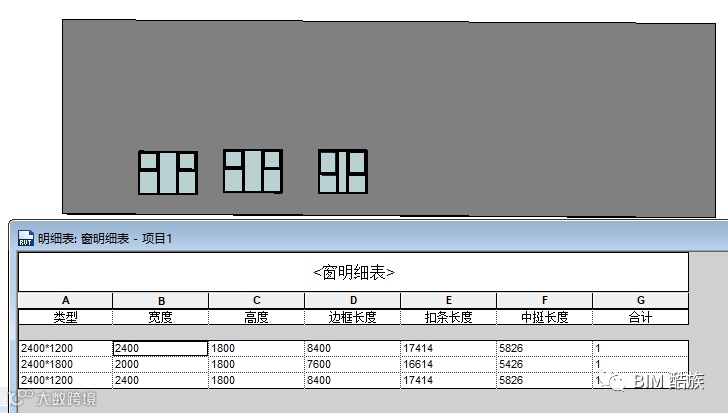

族载入项目，并根据实际业务需要提取相关铝合金型材的用量。类型根据项目实际设计尺寸进行参数设定。
看到视频审核进度也是无语了。 当然，这个族还并不完善，还需要优化。找个时间，我们另行展示。
