导读:通过应县木塔,了解中国木建筑构造



    在大部分人的印象中,中国传统的木结构建筑并不高大,帝王的居所多数仅为10米-20米高,一般的民宅更是不过数米。

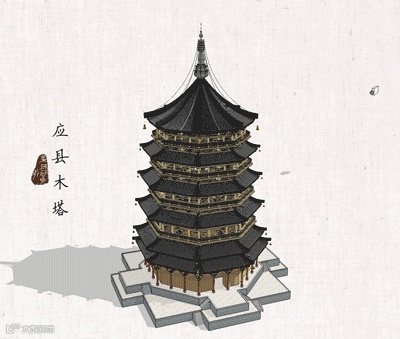

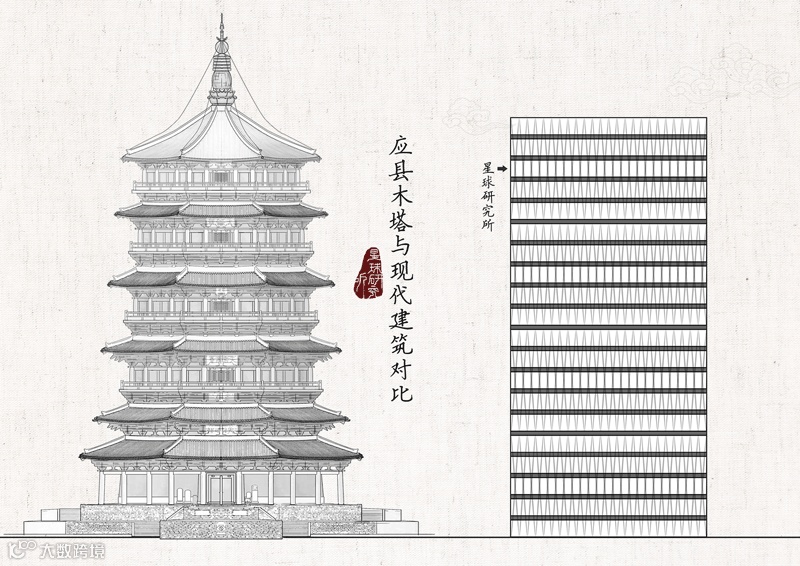

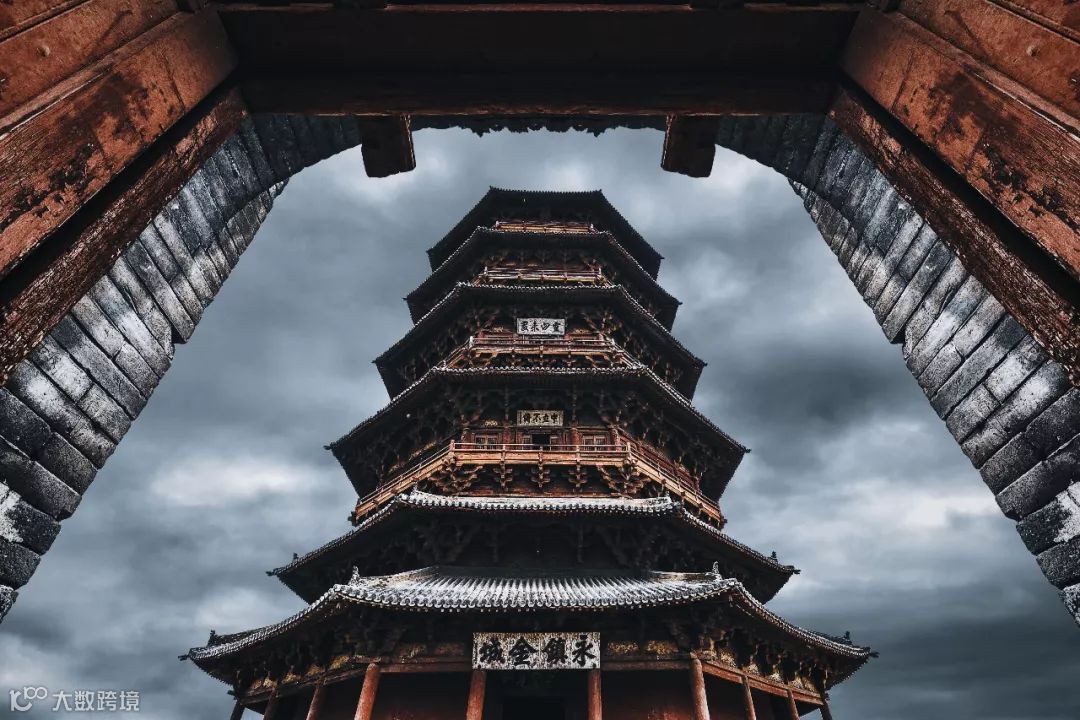

   但是位于山西省朔州市应县的佛宫寺释迦塔(俗称应县木塔)是个例外它始建于距今约1000年的辽代,65.84米,相当于一幢20多层的现代高楼是世界上现存最高的木结构古建

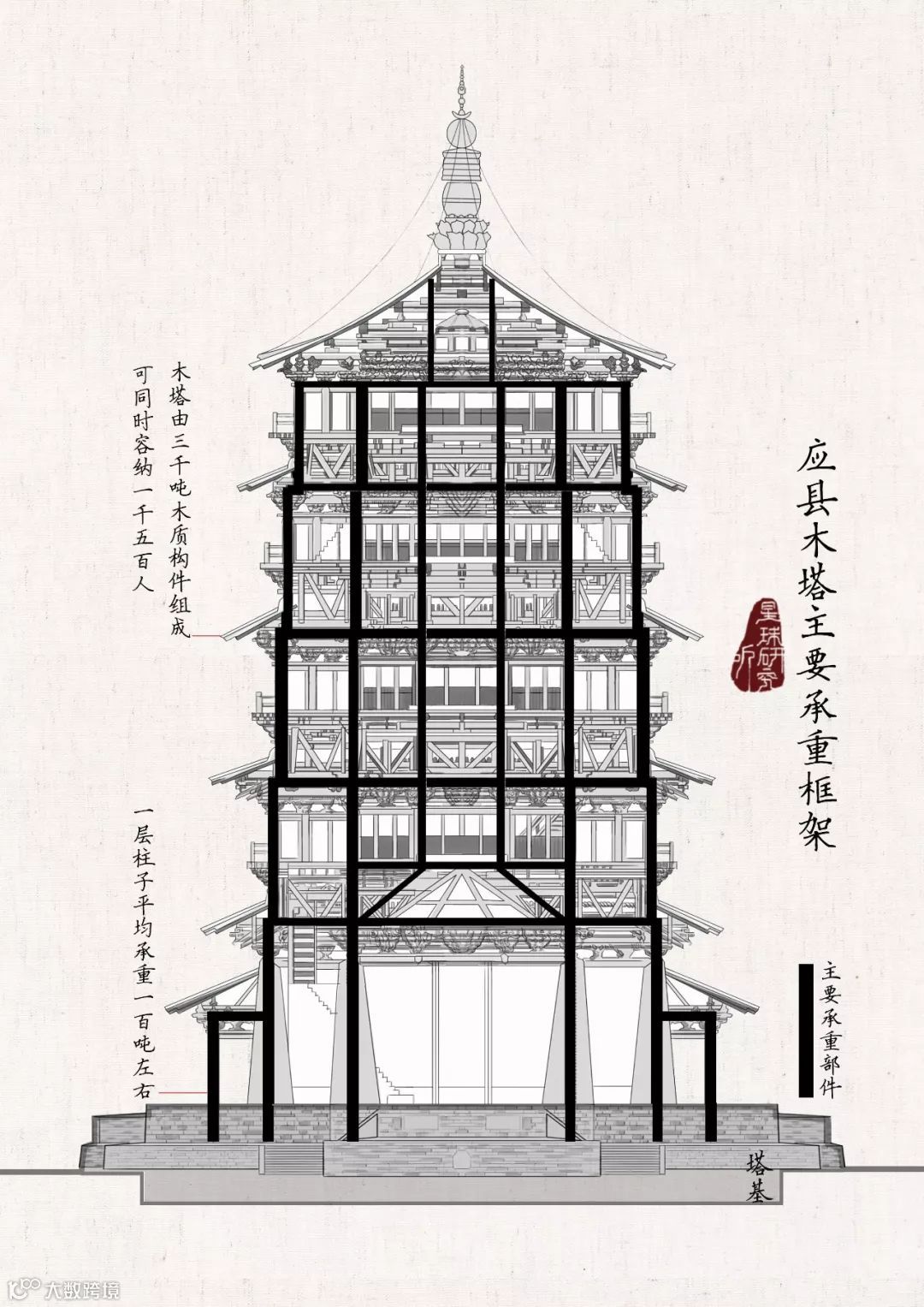

它采用全木结构搭建,不用一颗铁钉,3000吨木制构件互相咬合构成塔身。1500人可以同时登上木塔,第一层的每根木柱平均负重高达110吨,而且这一负重,自公元1056年木塔建成已持续近千年。



    千年间其他类似的木塔或毁于天灾、或失于人祸唯有应县木塔存于世间。40余次地震、200余次枪击炮轰、无数次电闪雷击;真可谓强震不倒、炮击不毁、雷击不焚,堪称中国第一木塔”。


      对于这样一项古代的超级工程历史没有留下太多信息,甚至不知道设计者是谁?建造者又是谁?木塔精妙绝伦的构造显示他们一定是当时最优秀的建筑匠师。

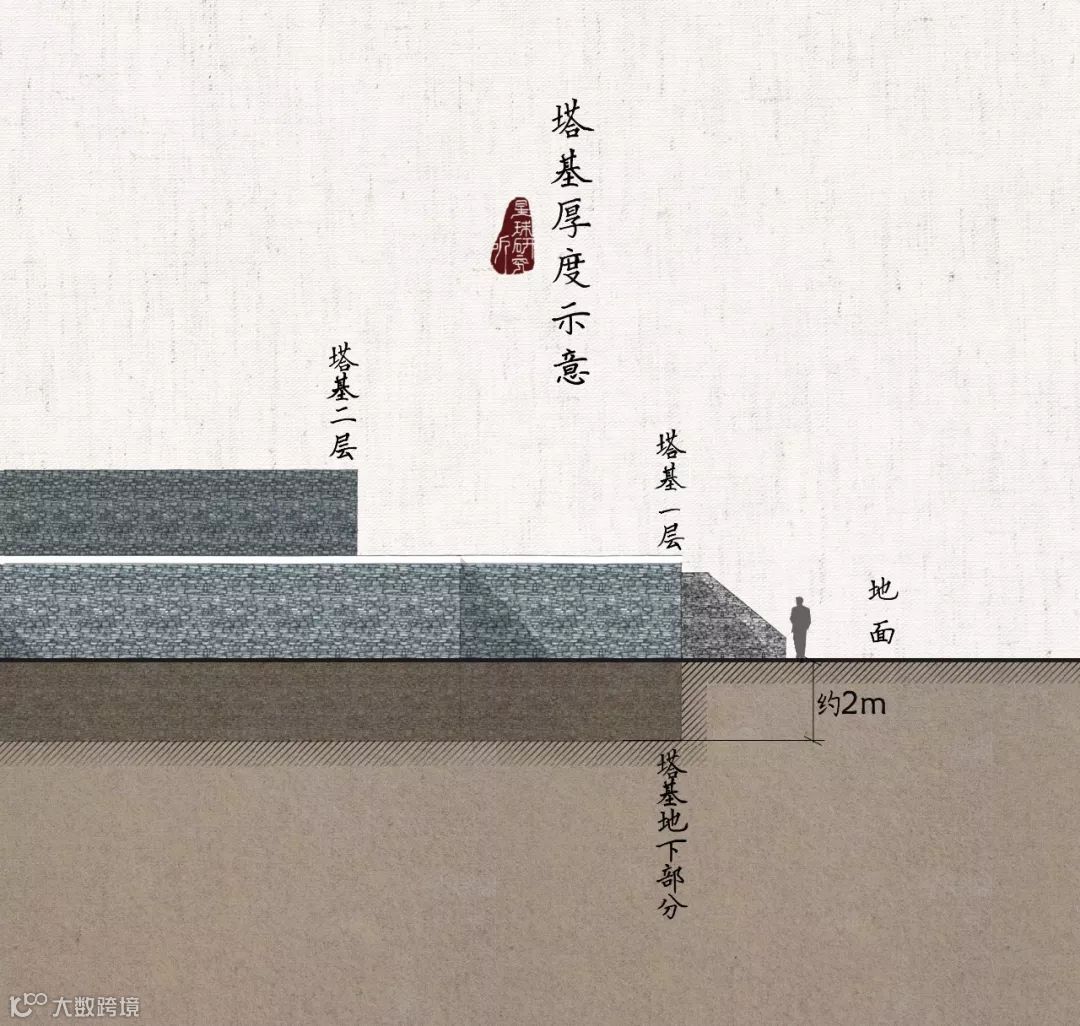

    首先,匠师们用石料砌成巨厚的塔基,仅深入地下部分就达2米,总厚度更是超过6.4米,相当于3~4个人的身高。

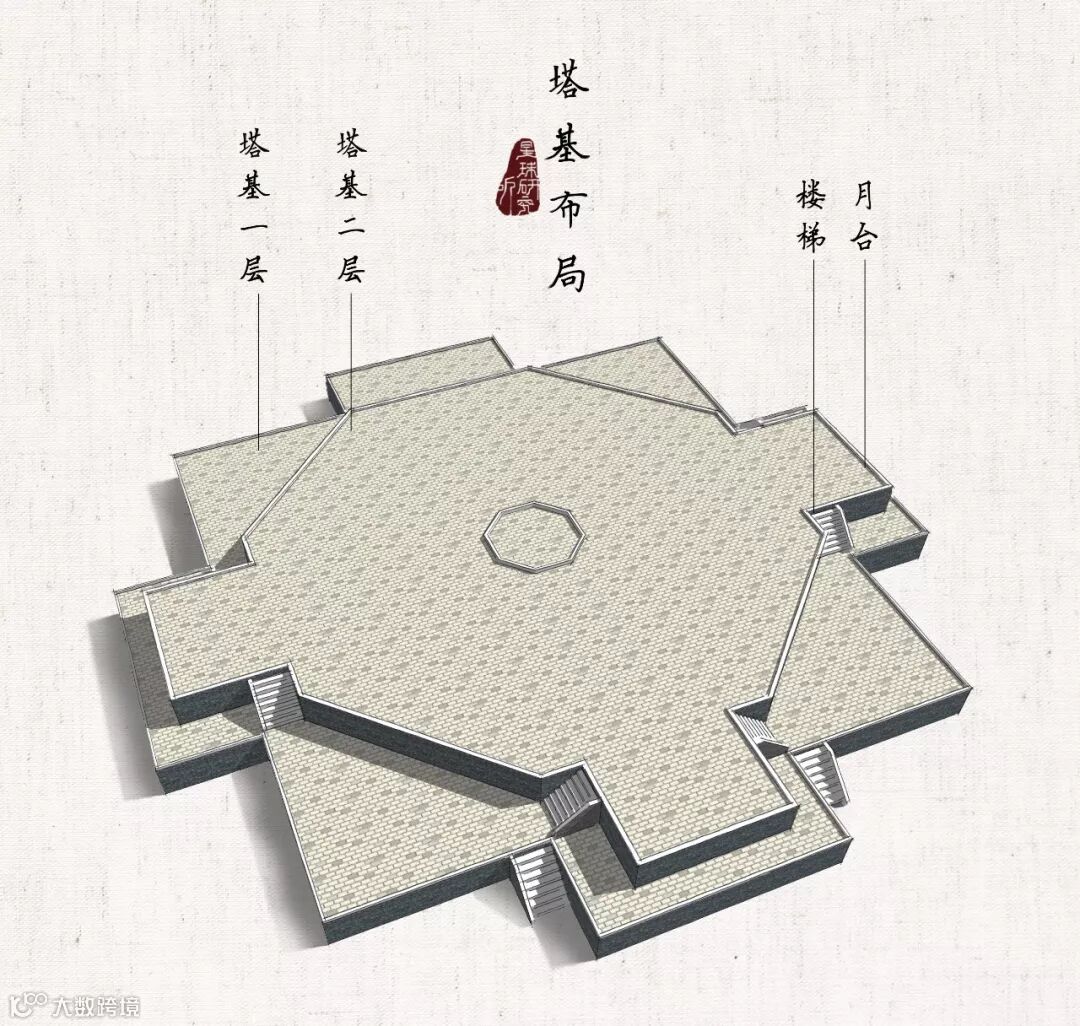

    塔基的地上部分,分为上下两层上层为八边形、下层为正方形,对应“天圆地方”。四面再各伸出月台,形成一个稳定的大十字结构

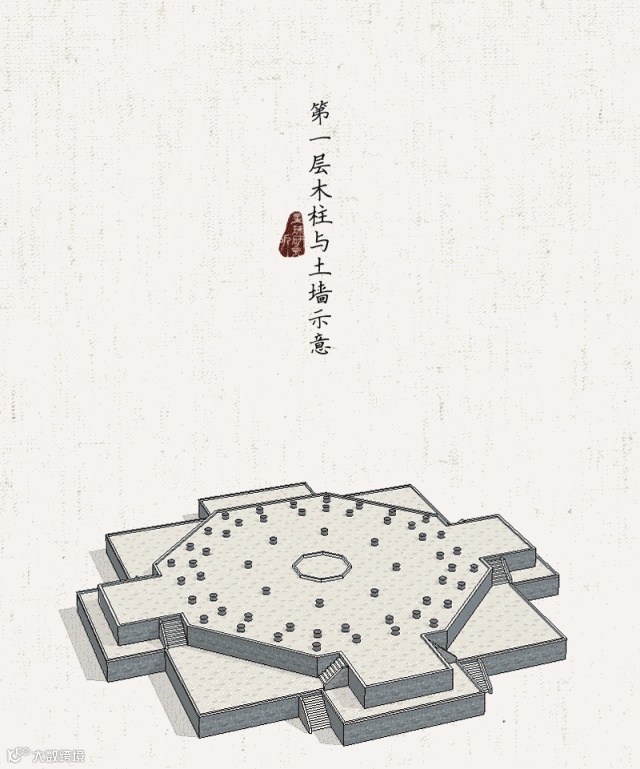

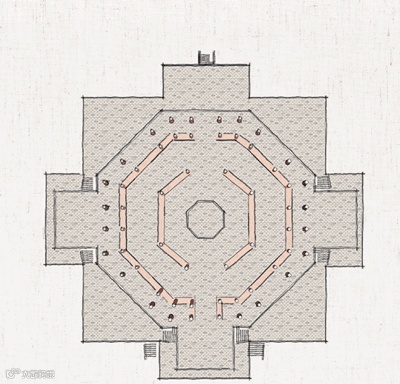

      塔基表面预留若干柱础用于承接木柱。紧接着56根木柱分为三圈被放置在柱础之上

形成一张八角形的柱网。



    柱子最高可达9米

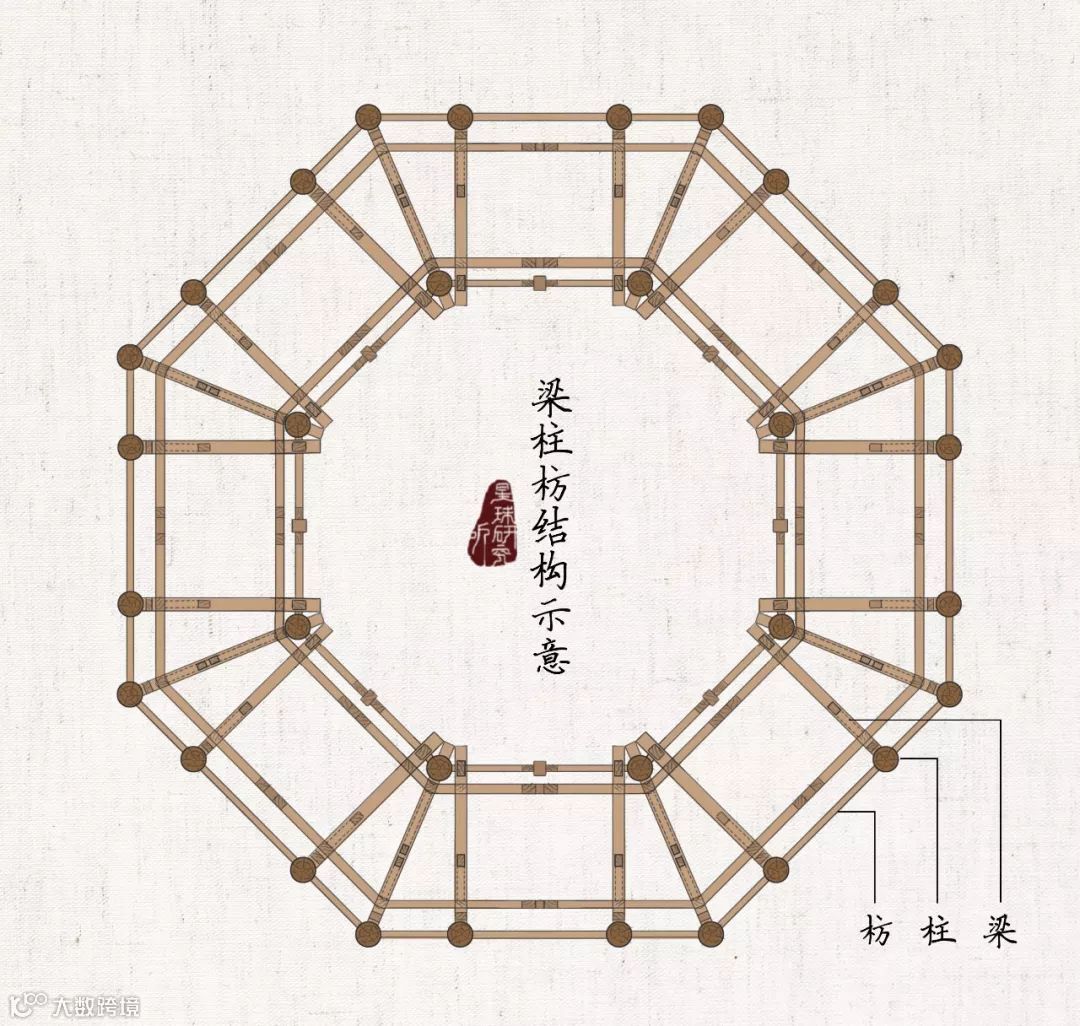

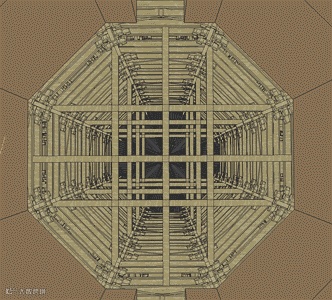

柱与柱之间再通过“枋”“梁”横向互连,从建筑正上方俯视,它们共同构成了一个“筒体”

大大提高了建筑的稳定性。



除此之外,柱网外围还砌以2米厚的土墙,土墙将木柱紧紧包裹使之更加坚固。

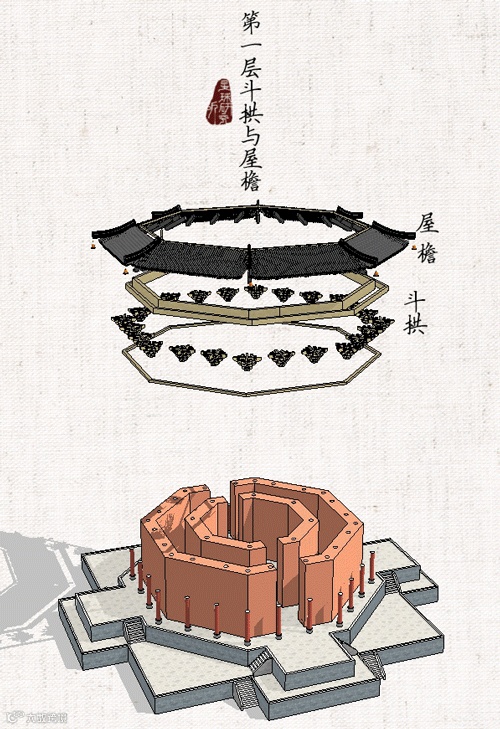

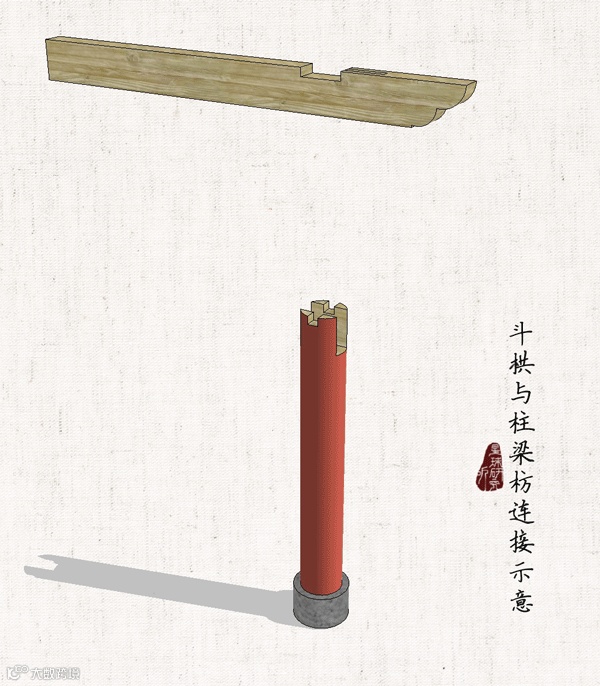

   之后,一种中国建筑特有的构件出场了,斗栱,它由多个小型木块铺叠而成

可以承上启下连接各层柱、梁、枋。

也可以悬挑屋檐

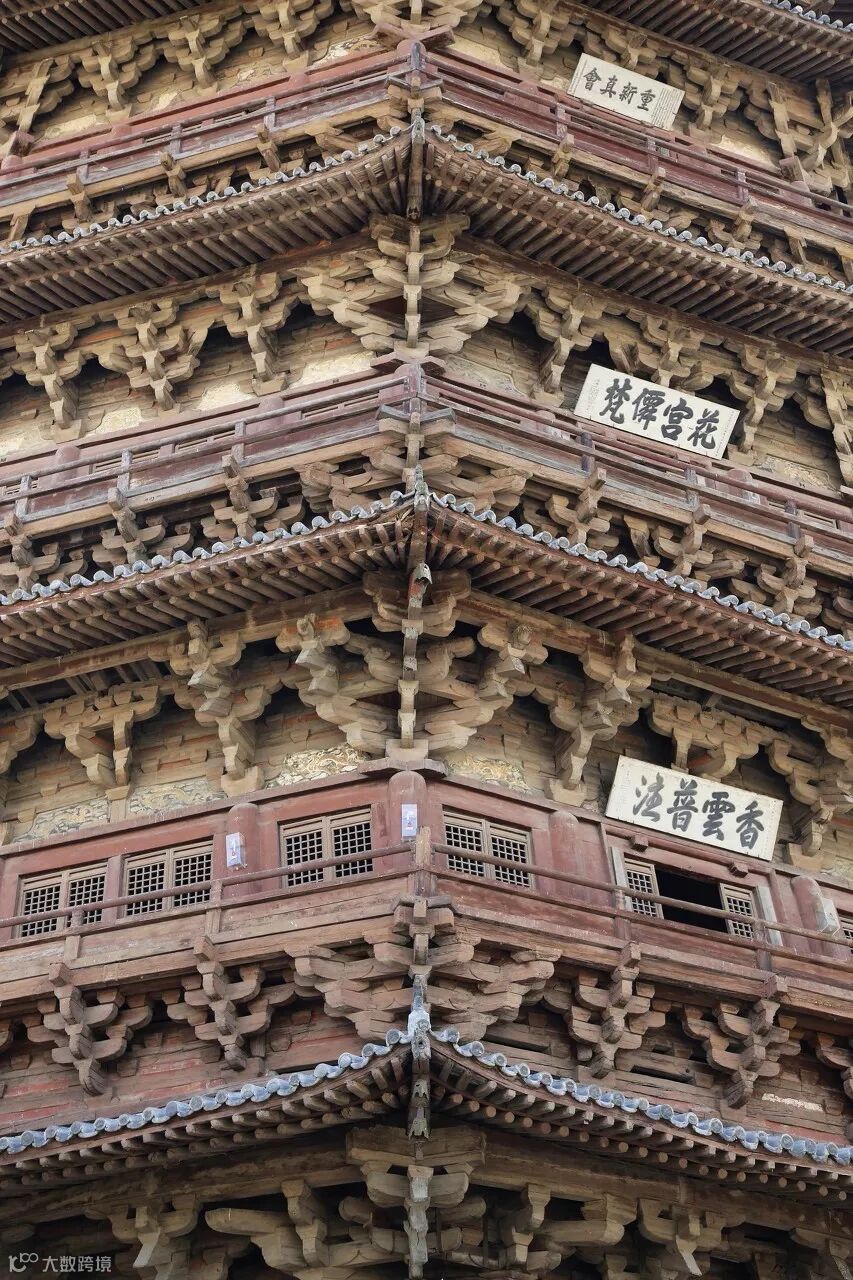

   应县木塔共使用斗栱54种、480朵。为中国现存古建筑之最,堪称“斗栱博物馆”。

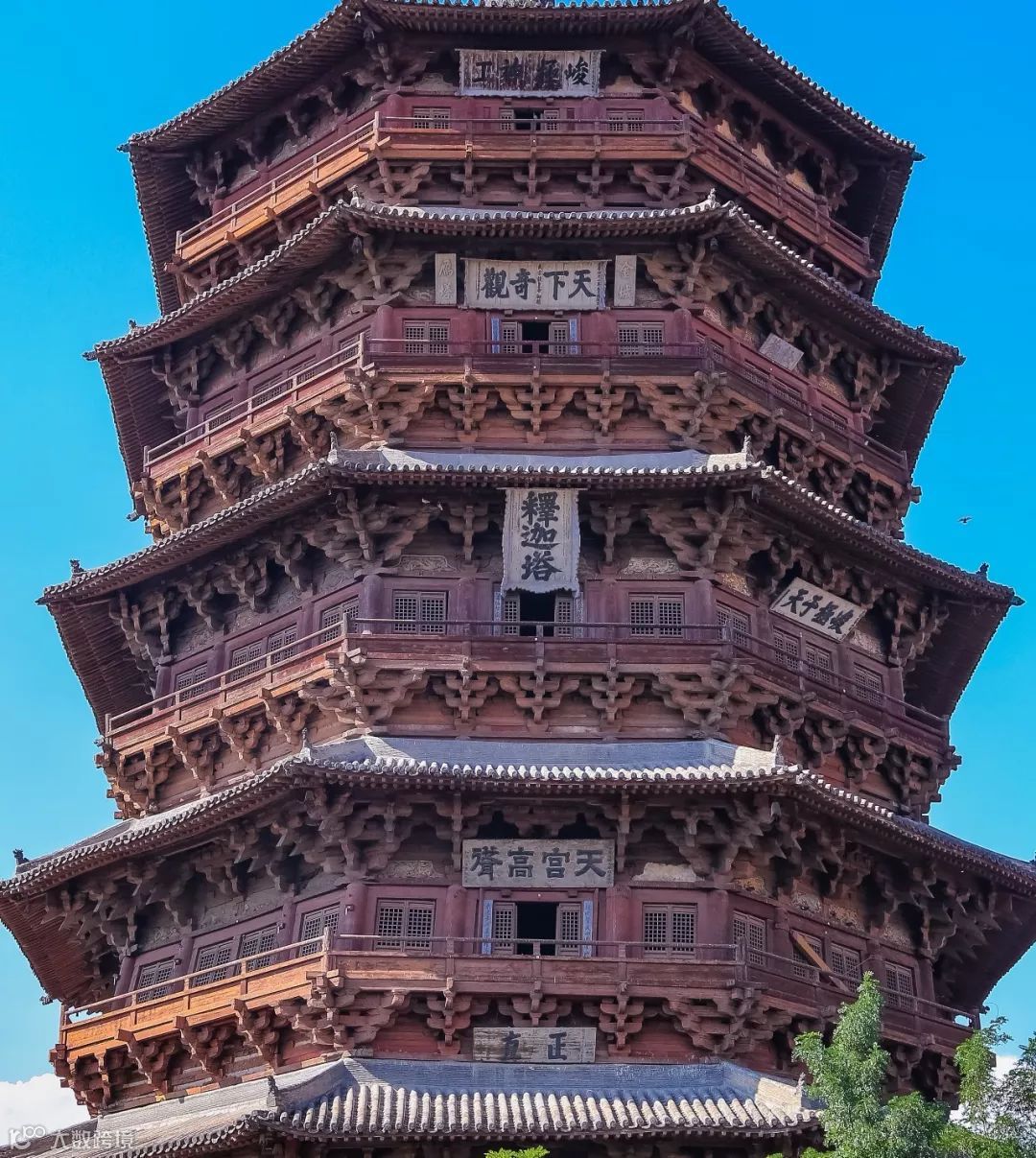

当大风、地震来临时,斗栱就像一个可松可紧的弹簧可以吸收动能保护主体结构不受侵害。从下向上仰望,一朵朵斗栱宛如一簇簇盛开的莲花,在塔身上熠熠生辉古人称之为

“百尺莲开”


至此,应县木塔的第一层便修建完成

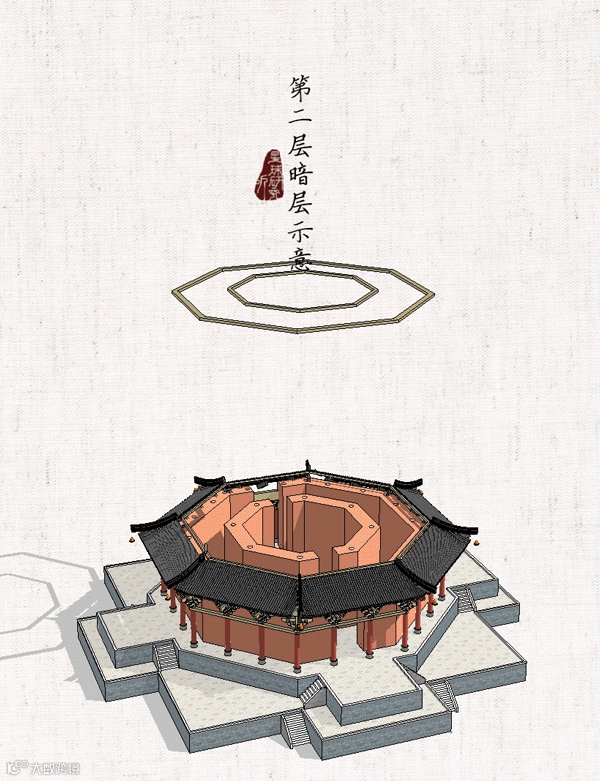

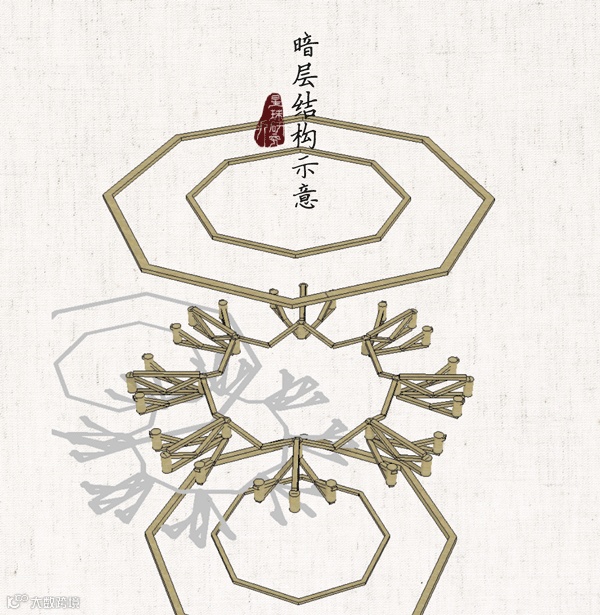

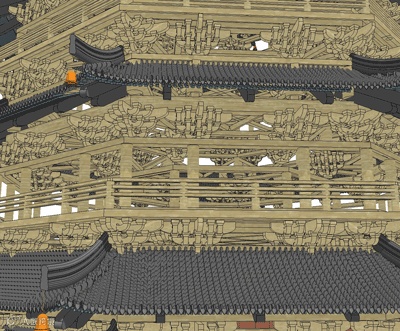

第一层之上,是一种由支撑木构成的环状结构



该结构被屋檐遮挡,从外部无法看出,形成暗层。

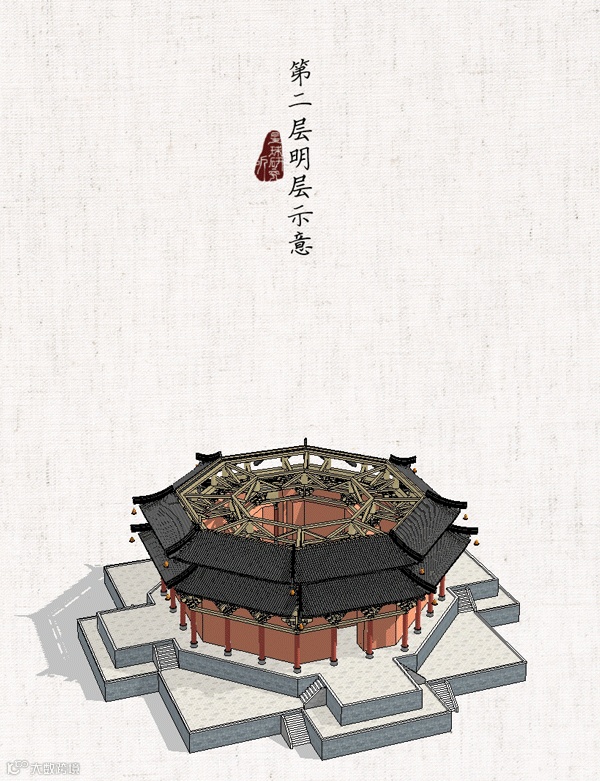

   暗层之上再铺设梁、柱、枋以及斗栱是为明层。暗层明层结合

这便是应县木塔的第二层

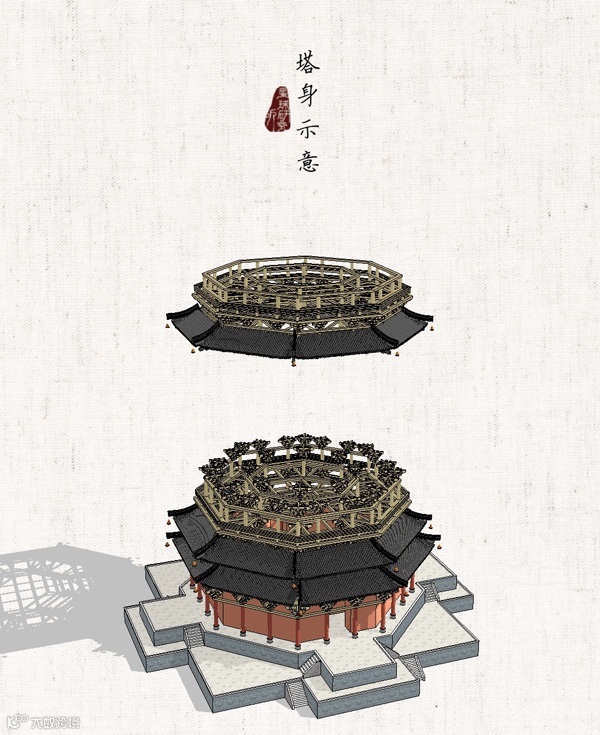

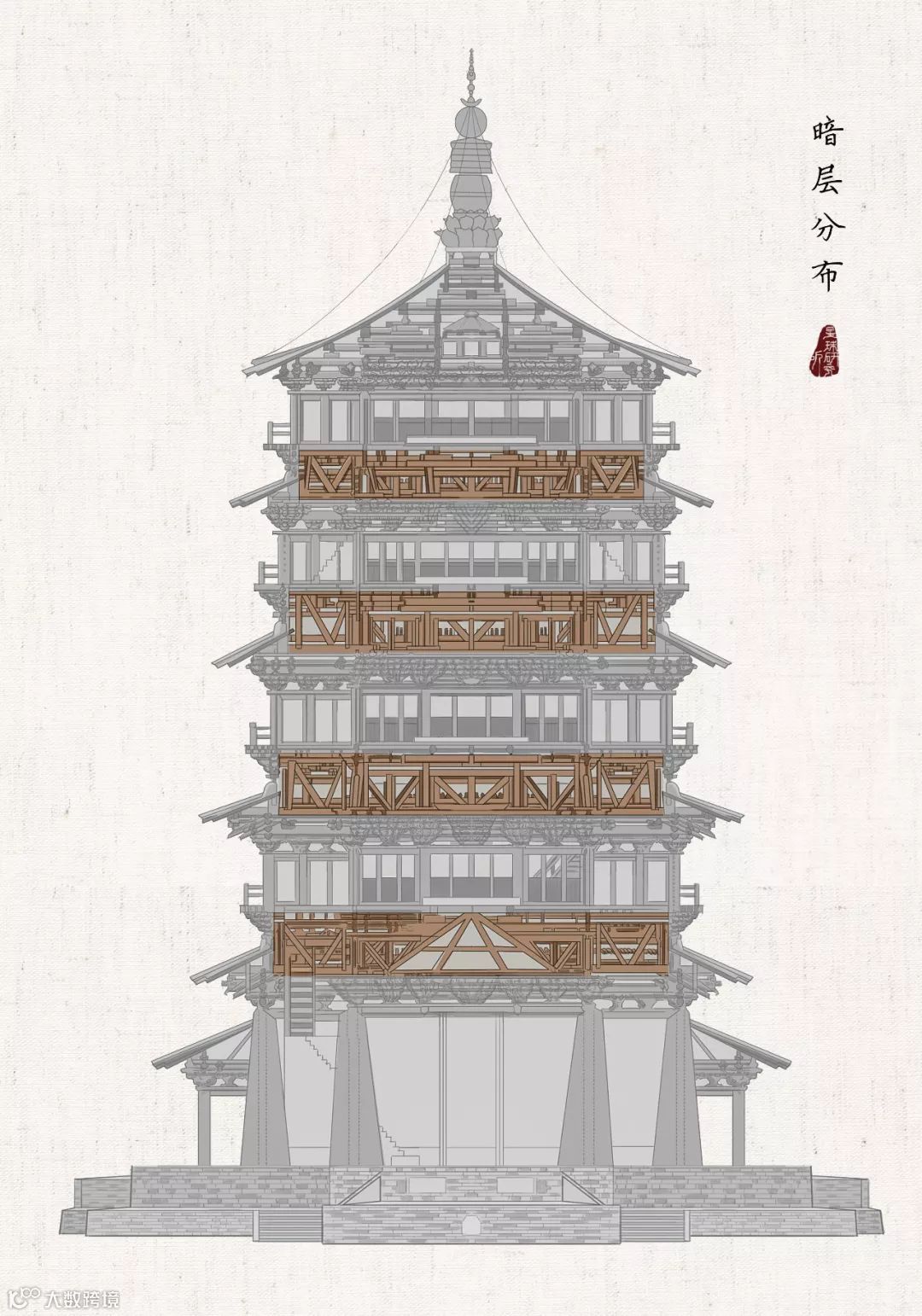

  之后各层亦按此方式复制叠加,最终形成了五明四暗的塔身




四个暗层的作用也就此显现,它们有如四道金箍,可以有效约束塔身防止位移变形

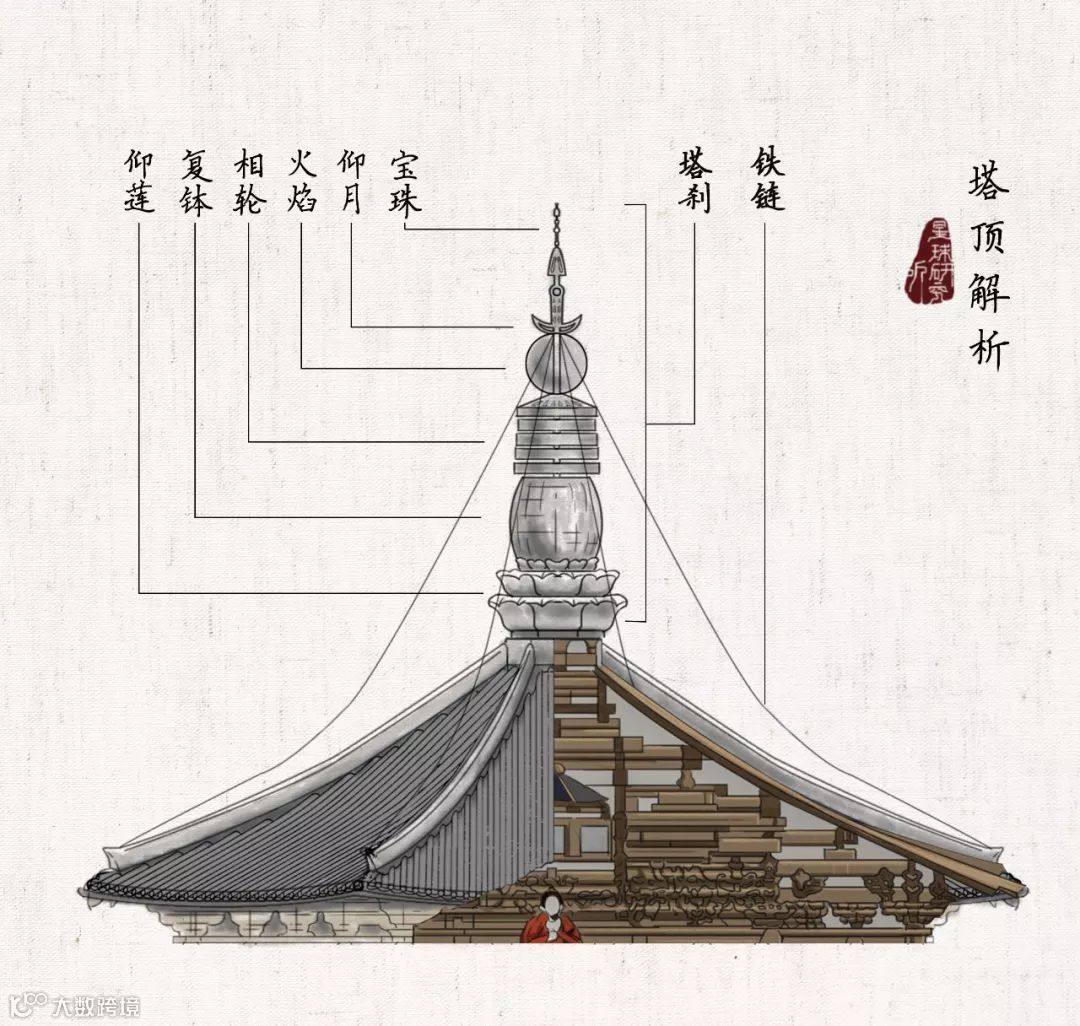

最后,一个八角形的塔顶覆盖其上。



各种宗教法器,从下至上依次排列,中间由铁刹串联。每当电闪雷鸣时,充当起避雷针,四周八条铁链成了引雷的引下线,庇佑木塔安然度过轰雷掣电。

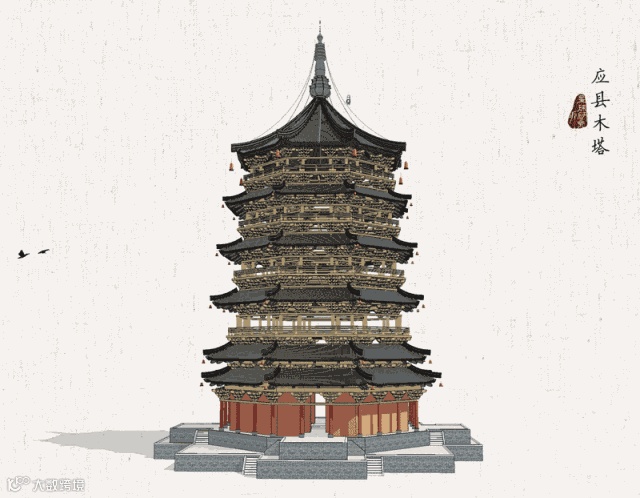

  塔基、塔身、塔顶一座巧夺天工的木塔就这样拔地而起。

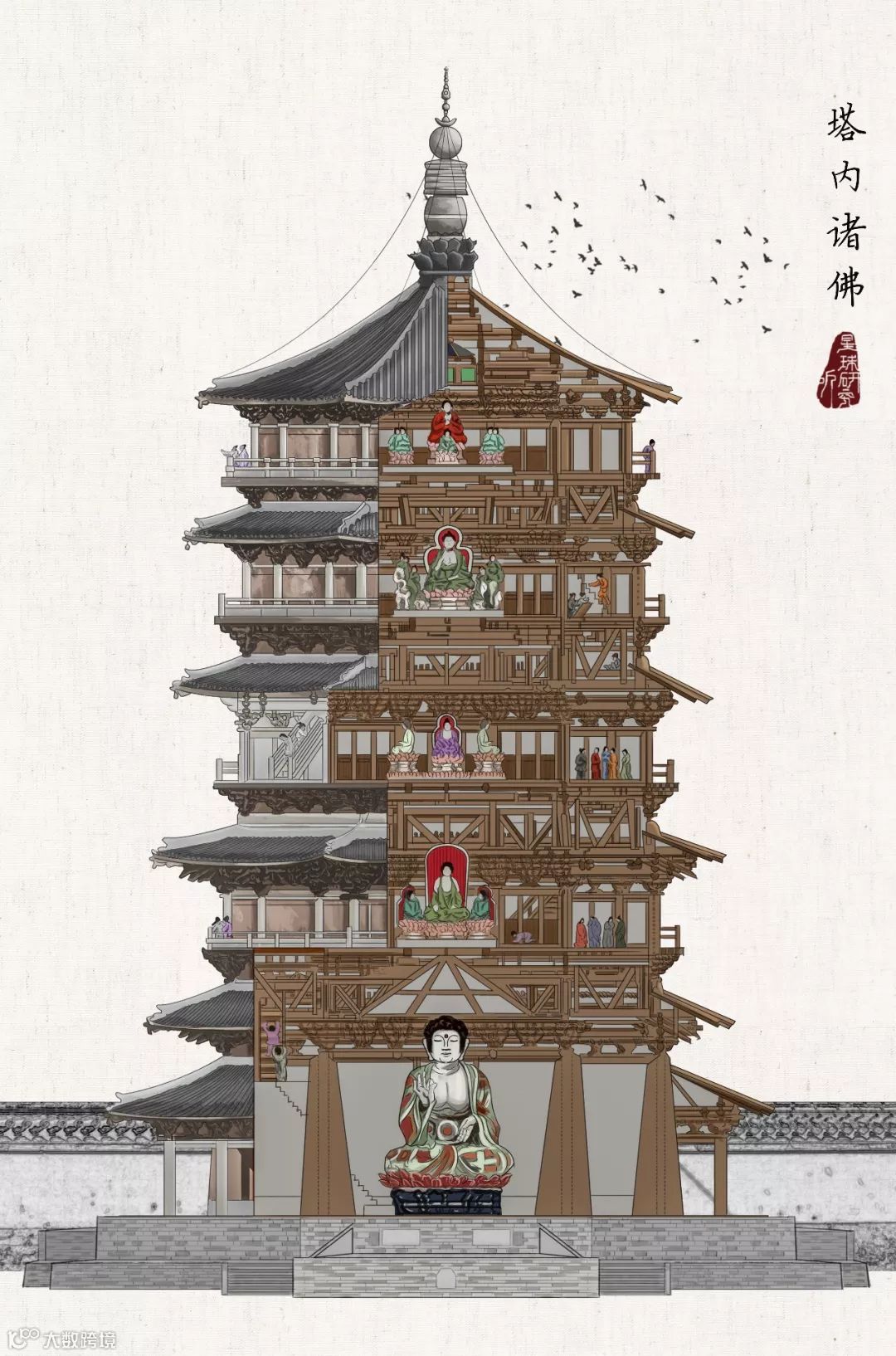

   分别代表显宗和密宗的26尊佛像被安放于塔内,从第一层高约10米的释迦牟尼佛到第五层的毗卢遮那佛,礼佛者从一层的显宗,逐层拜到五层的密宗,完成显密圆通。

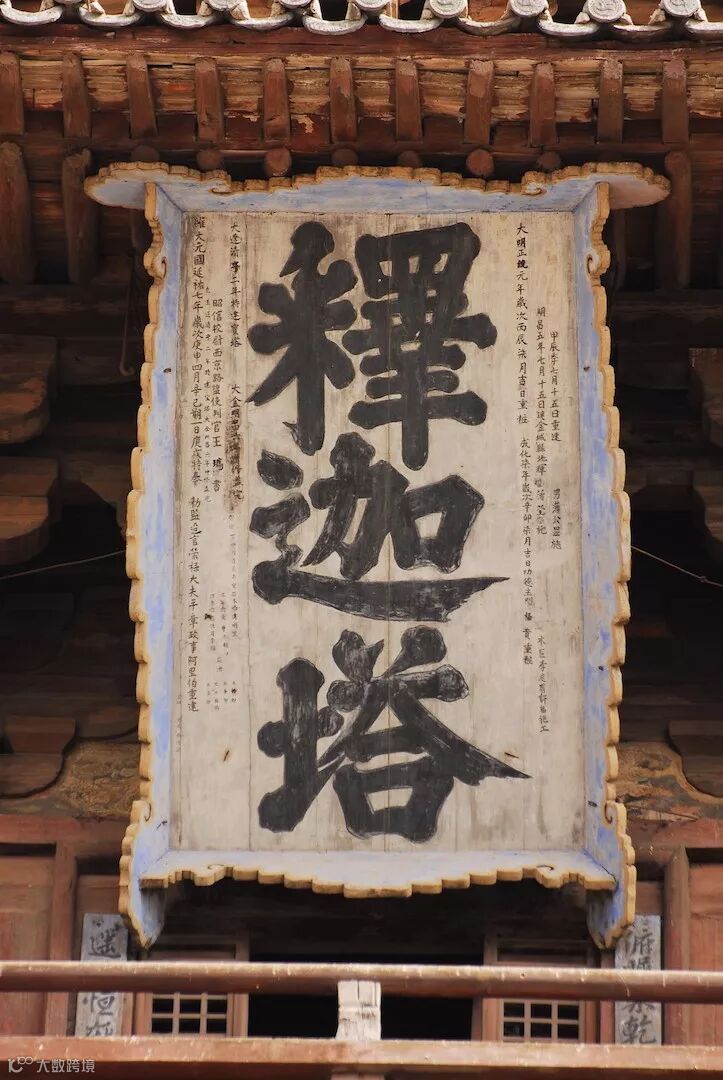

整座塔中释迦牟尼佛最为重要,木塔因此得名释迦塔。





百千斗栱

盛开如花
