每日一族 I 导读

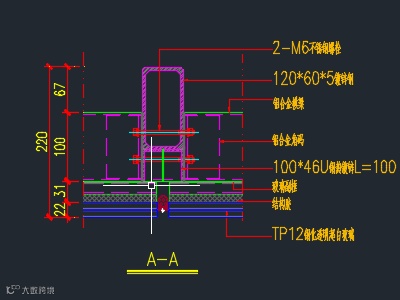

CAD图中的详图节点，是否可以基于Revit进行表达，创建构件族的同时自带标识载入项目，根据应用实际控制标识显示，在项目中组装节点的同时，也进行了详图的组装，是否可行？小编今天有做了第一步尝试。
每日一族 I 一种带有标记族的中空玻璃
族样板：公制常规模型
族类别：建筑—常规模型

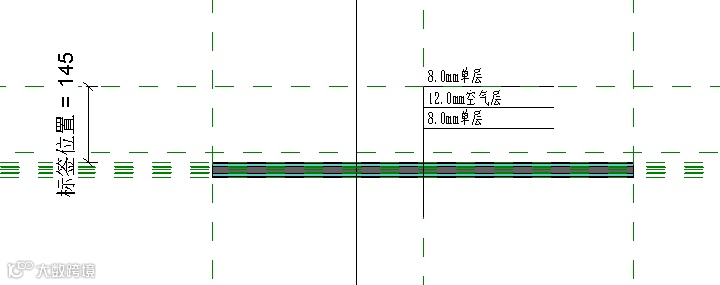

族：参照标高楼层平面视图

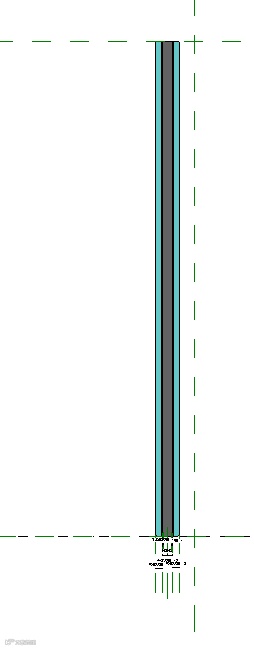

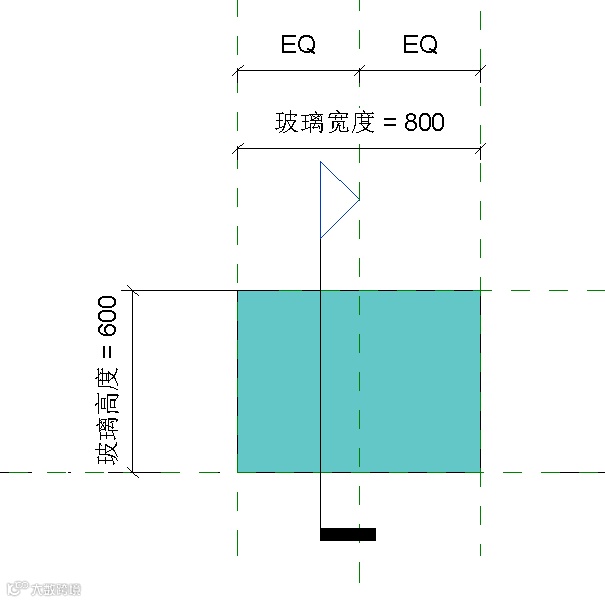

族：前立面视图
族：右立面视图

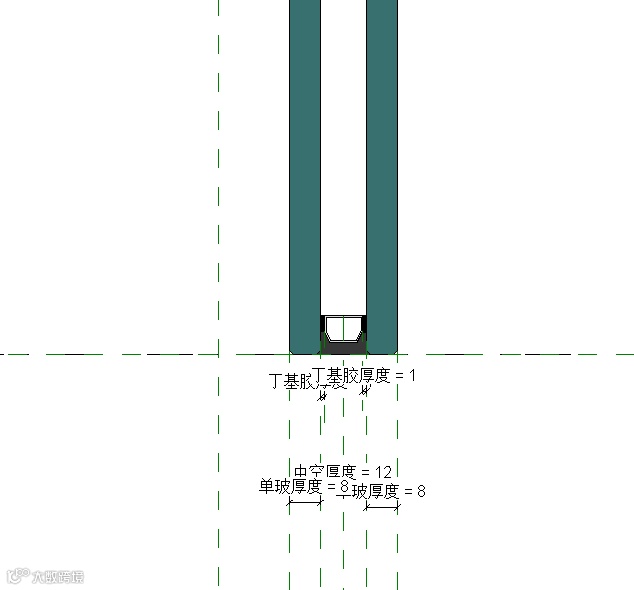

族：剖面视图（局部放大）
每日一族 I 族参数

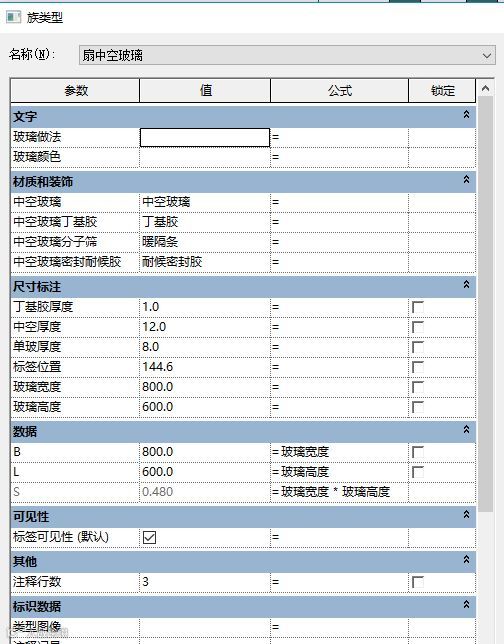

族：参数列表
除为标识设置了“玻璃做法”“玻璃颜色”之外，还创建了共享参数B、L及S，可以在项目中快速统计出玻璃的规格。

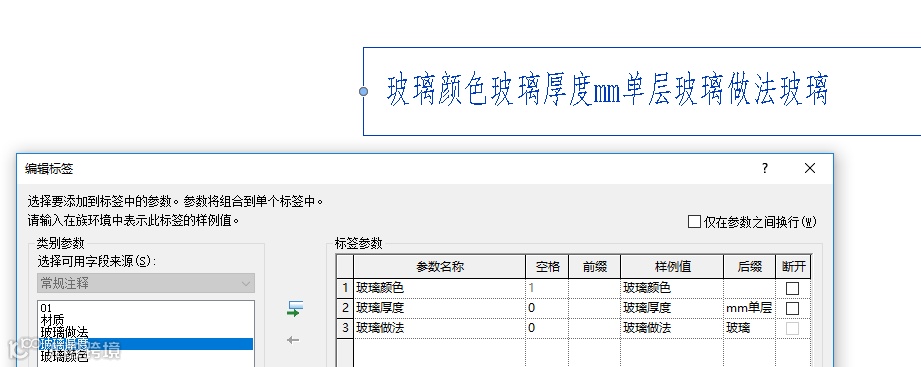

本族的难点在于标识标签的编辑及参数关联。
日一族 I 族测试

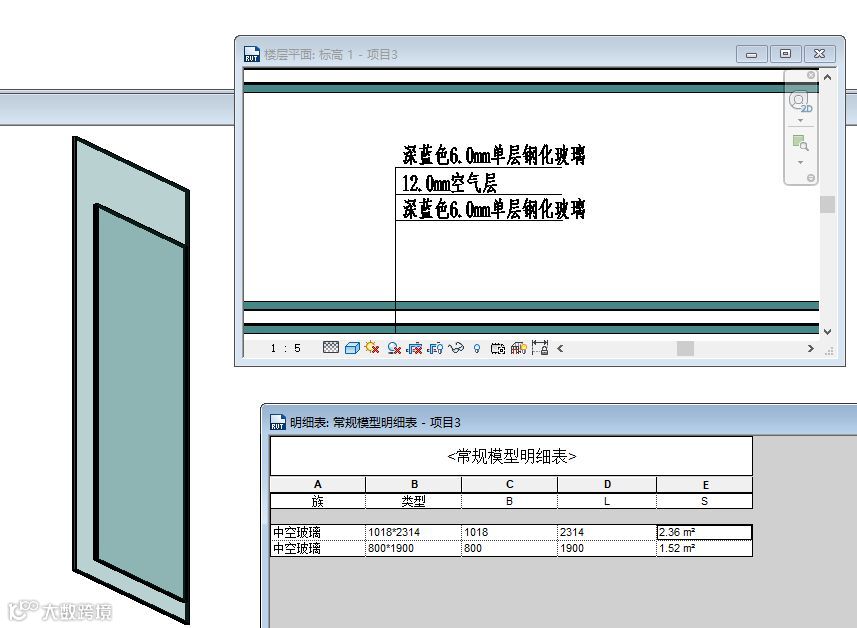

载入项目，根据类型参数的变化，标识标记也关联变化，还可以根据实际需要控制其可见性。
共享参数在明细表字段中可选，形成明细表，“玻璃做法”、“玻璃颜色”、单玻厚度、中空厚度等应该也设置成共享参数，这样明细表统计的信息会更详实。
