本周尤其的忙，投标文件编制、成果交付、BIM论坛活动，没有及时推送，还请粉丝们原谅，尤其有粉丝问到填充墙砌块砖排布族的问题，今天才拿出方案。现将本族分享给大家。

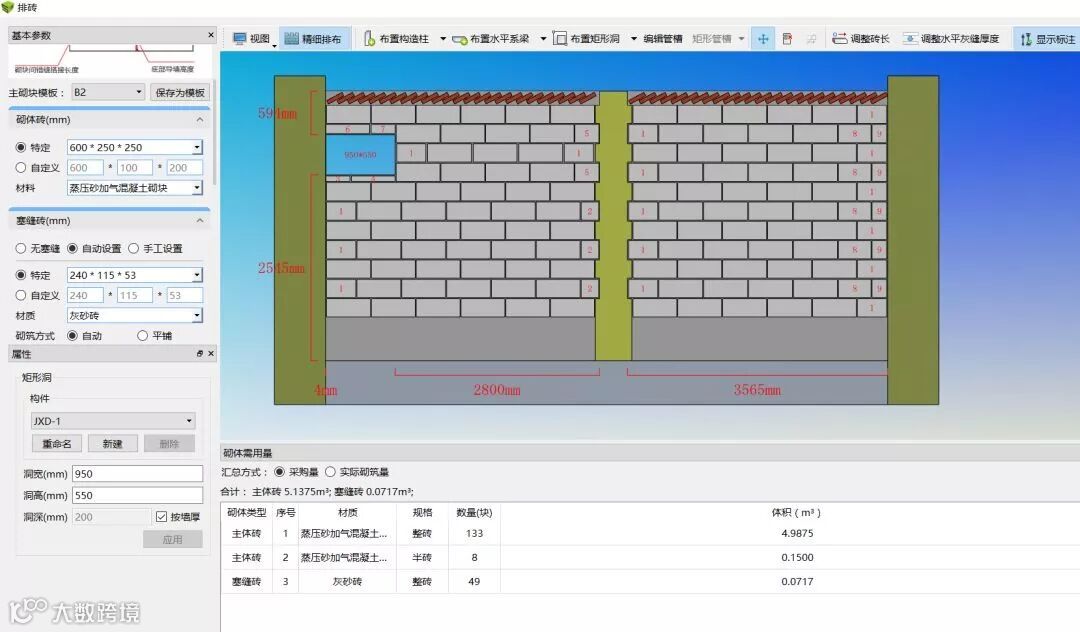

我们知道，广联达BIM5Ｄ有砌块砖排布功能，在许多工程案例中均提到ＢＩＭ５Ｄ的这个功能：项目利用BIM5D的自动排砖功能，提高了排砖效率10倍左右，控量节省约3%。同时提高了施工技术质量、节约材料用量，减少二次搬运。使工程在技术上有了大幅度提升。
在没有BIM5D的情况下，如何使用Revit进行砌块砖的排布？是否具有BIM应用推广的意义，请粉丝们自行考量。
本族小编也是给出一点思路，实际项目中会遇见各种各样的情况，比如圈梁、构造柱、斜梁、开洞等，均需要粉丝自行创建相关族。
每日一族 I 一种填充墙砌块排布族
族样板：概念体量—公制体量
族类别：建筑—体量

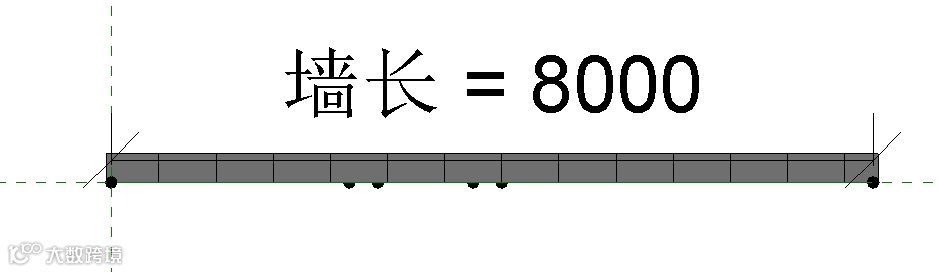

族：标高1楼层平面视图

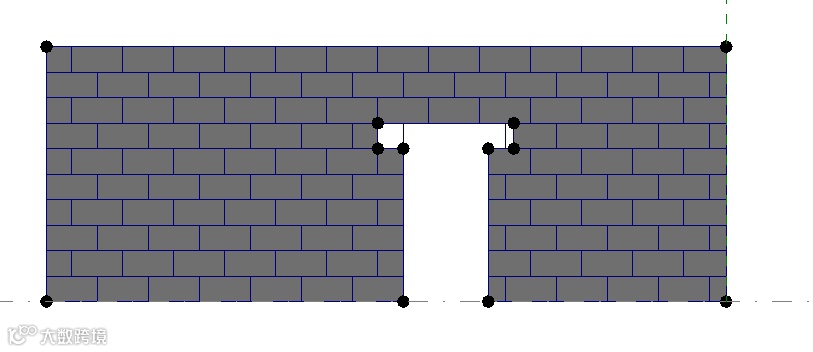

族：立面视图
族：三维视图
本公制体量未设置构造柱及圈梁，预留出门洞口及洞口上方过梁。填充图案采用1/2错缝，并创建了基于该填充图案的公制常规族。

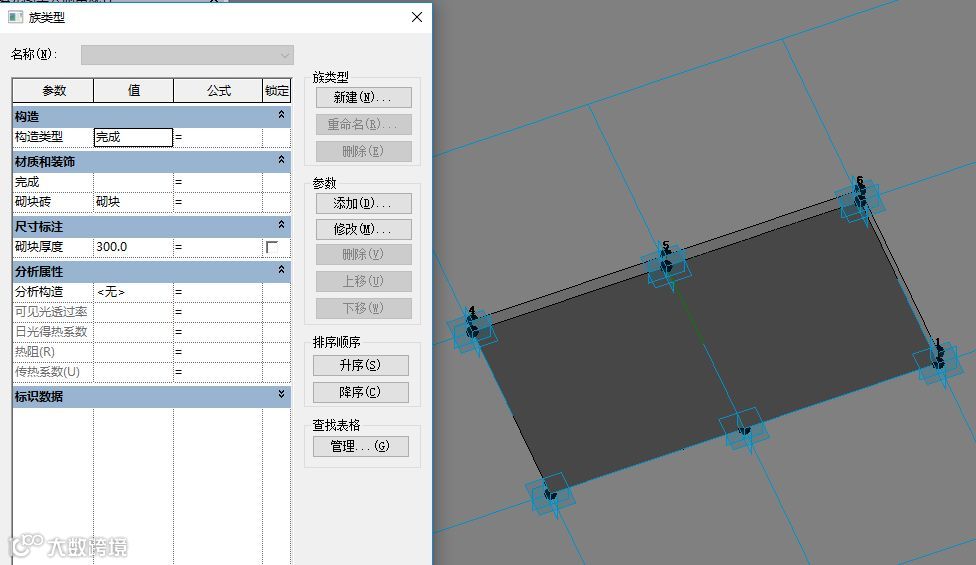

本族具有自适应特点，砌块砖的规格长和宽具有实例参数（报告参数）的特性，本族仅仅设置砖厚度参数。并设置共享，嵌套到公制体量中。
每日一族 I 族参数

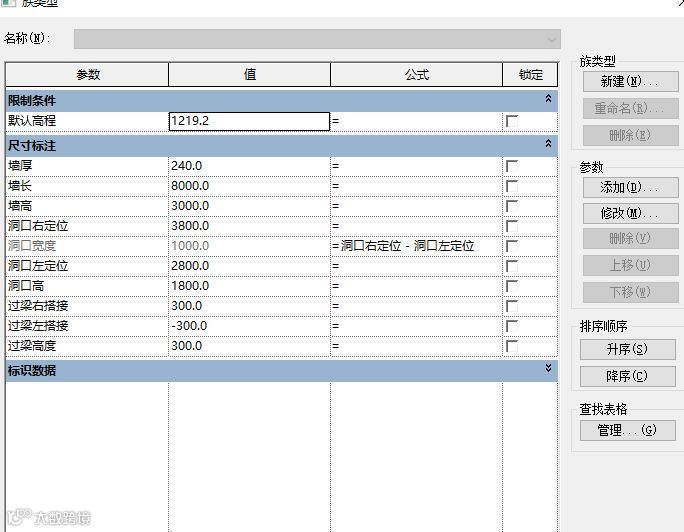

族：参数列表
本族的造型及设置为单门口，无构造柱及圈梁形式，并将墙长度、高度、洞口位置及过梁相关尺寸标注参数进行设定，以适应本类型的所有的填充墙。也就是需要根据工程实际创建不同组合形式的公制体量族，并嵌套基于填充图案的公制常规族。
需要说明的是，小编发现，在明细表中需要统计幕墙嵌板得到相关数据，而并非常规模型，需要粉丝们予以注意。
每日一族 I 族测试

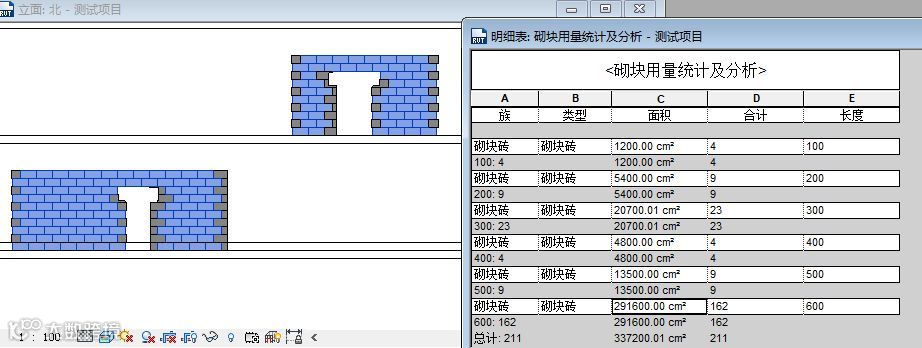

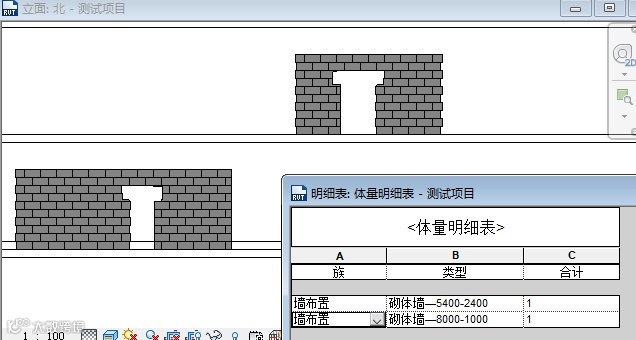

将本族载入项目，创建了两个不同洞口位置和规格的砌体墙。明细表统计体量，族中未设置相关共享参数，因此在明细表中并不能统计出其他关于本体量的其他相关信息，这里也就是说明，业务需要什么信息，则需要在族中设置相关共享参数。

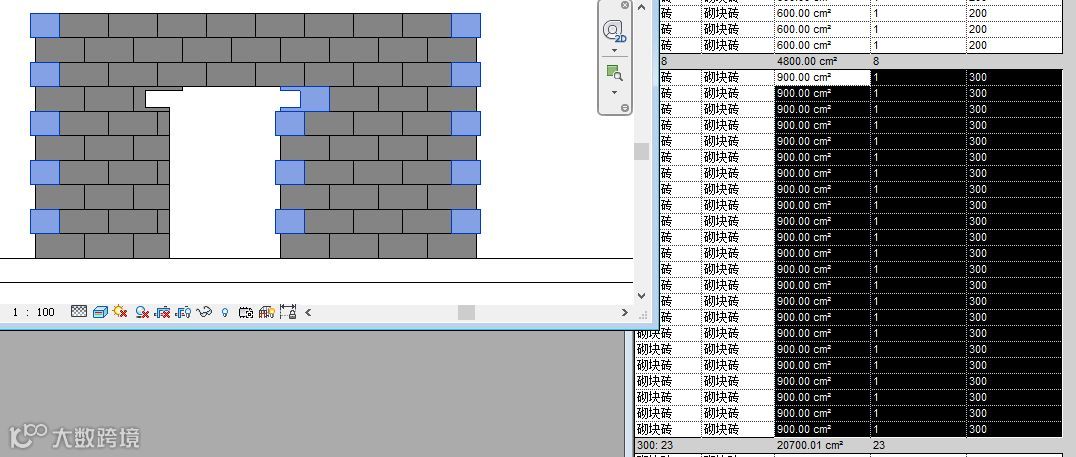

但是，上面已经介绍，由于对砌块族设置了共享，则在项目中就可以统计砌块的相关信息，统计的是幕墙嵌板。图中所示的就是所有标准砌块的数量及在项目中的位置。

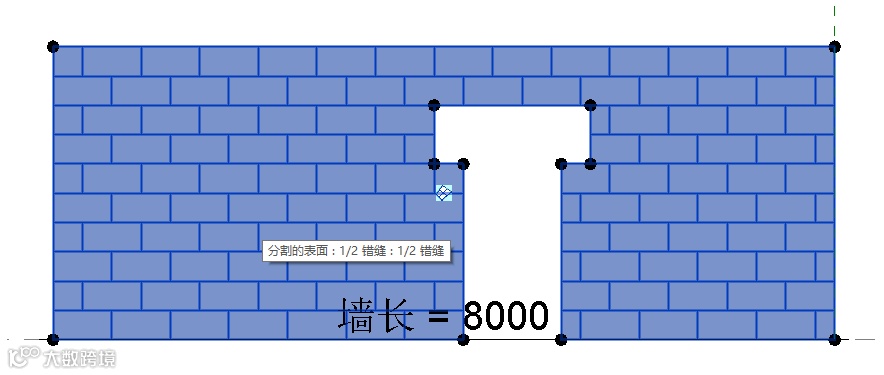

族采用的填充图案是1/2错缝

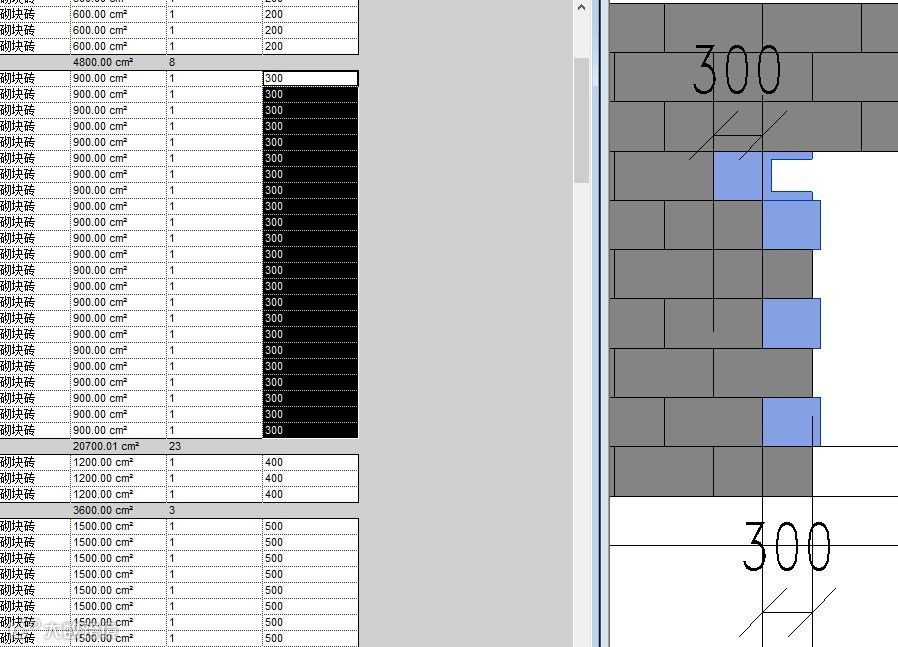

是的，细心的粉丝发现了这个问题。很多部位的砖并不“规矩”，尽管尺寸及工程量没有问题，但感官上无法接受。
小编又多次回头对族进行测试检查，各种UV网格调试，均无法解决这种“显示不规矩”的问题。
在1/2填充图案系统族（二维）状态下，很完美，洞口及边缘分明，载入基于填充图案的公制常规（三维实体构件）就“不规矩”了，着实也让小编恼火！

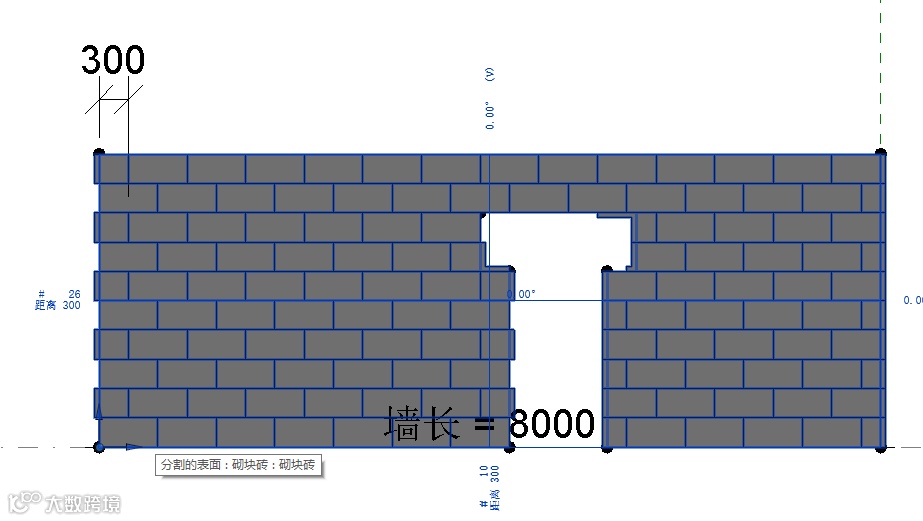

是的，我就是这块300的砌块，我就这么“突出”！你能把我怎么滴！
亲爱的粉丝们，有没有遇见过这样的情况：是的，你是对的，你完全正确，但是我不喜欢你！就像这些突出且倔强的砌块！
