每日一族 I 导读
工业污水处理是我国工业发展方面一项重头,工业污水处理关系到我国工业发展,关系经济民生大计。
近期，接触到一个污水处理厂BIM咨询项目，其中涉及污水处理工艺“好氧曝气系统”中生物填料支架及填料，如何创建以上构件BIM模型，今日向大家分享一个基于线的构件布置族。

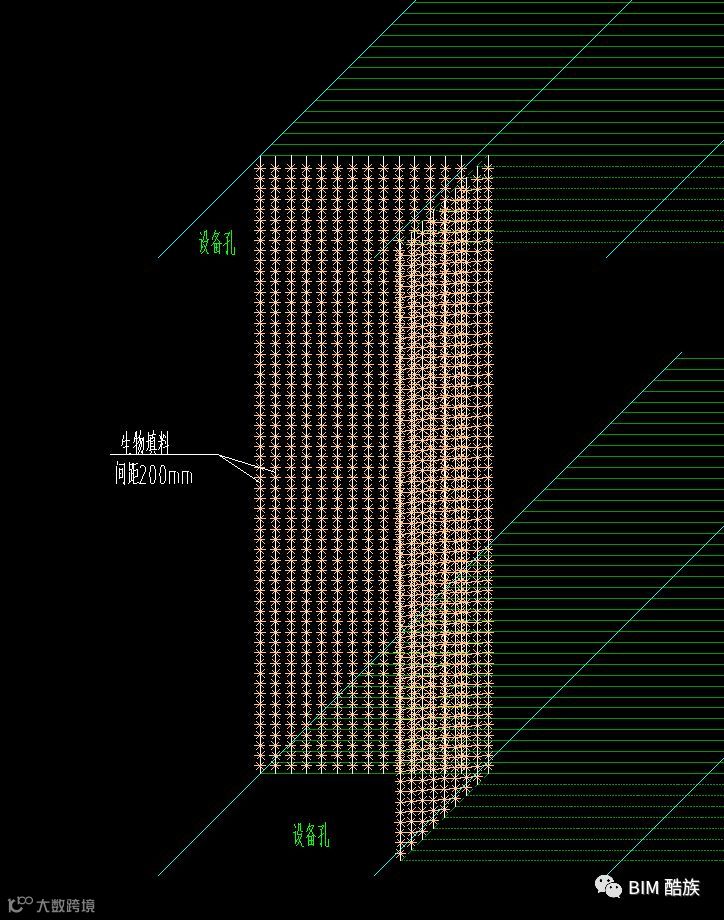

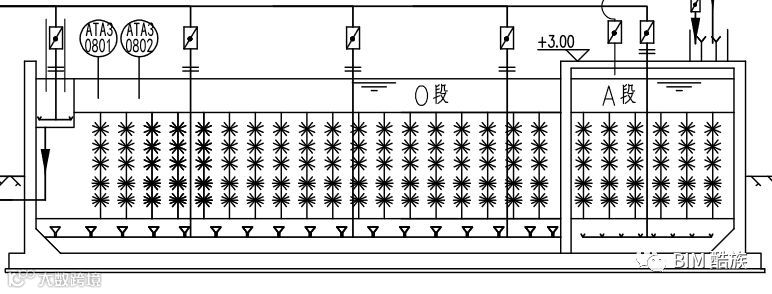

工艺设计（局部）如下图所示：
通过以上资料发现，该系统“构件”多，布置规则。首先小编尝试着创建基于线的公制常规模型族文件，然后在项目中通过绘制线或拾取线，对系统填料支架及填料进行建模。
在2月7日，本公众号分享过类似的族文件《一种基于线的公制家具座椅》（可点击本超链接或文末阅读原文查看）。
每日一族 I 基于线的构件布置族
今日要分享的填料支架及填料构件族重点考虑快速构件布置。
族样板：基于线的公制常规模型
族类别：建筑常规模型
族：参照标高楼层平面视图

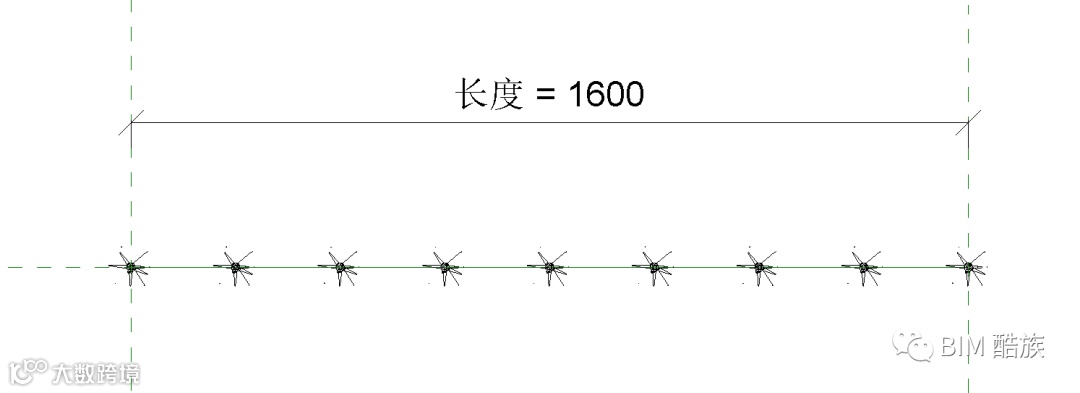

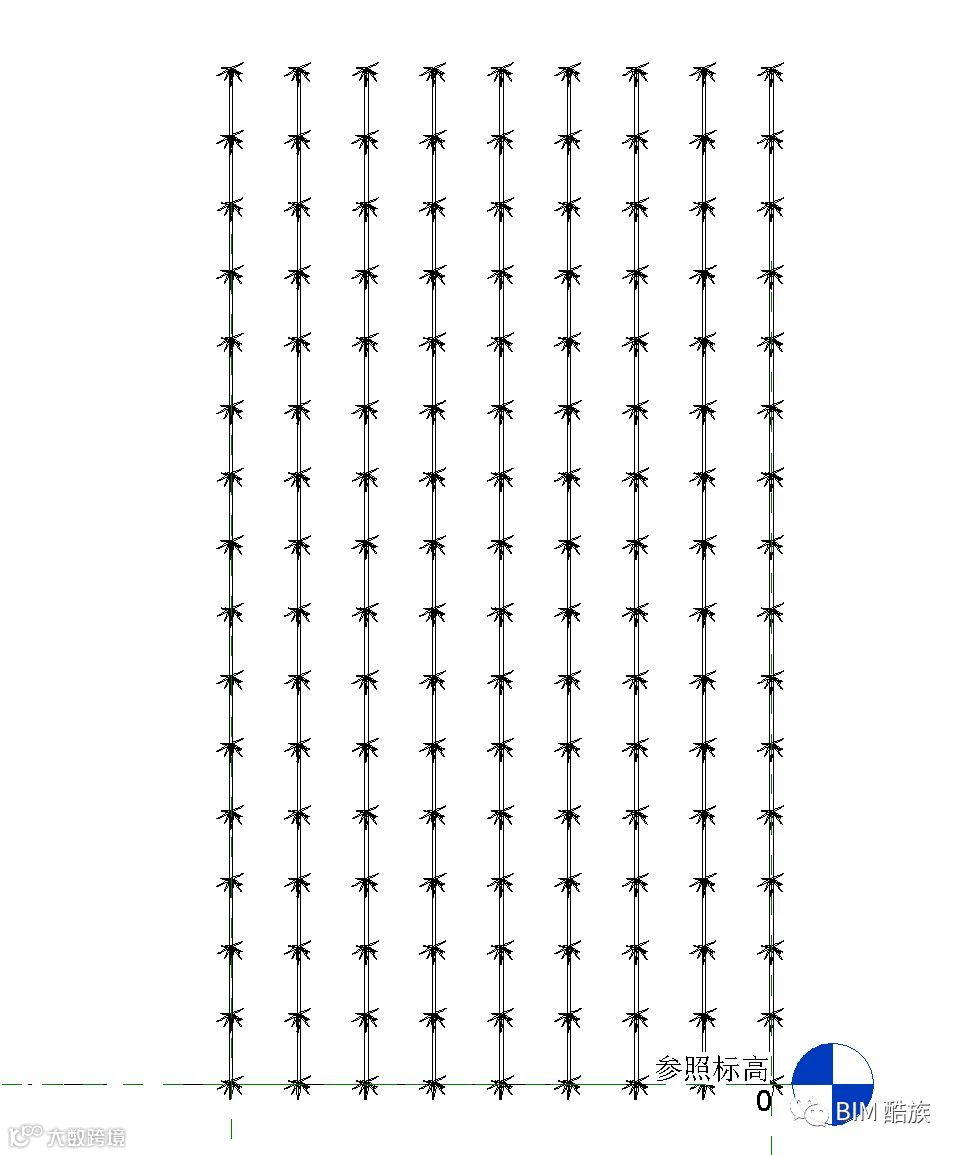

族：前立面视图

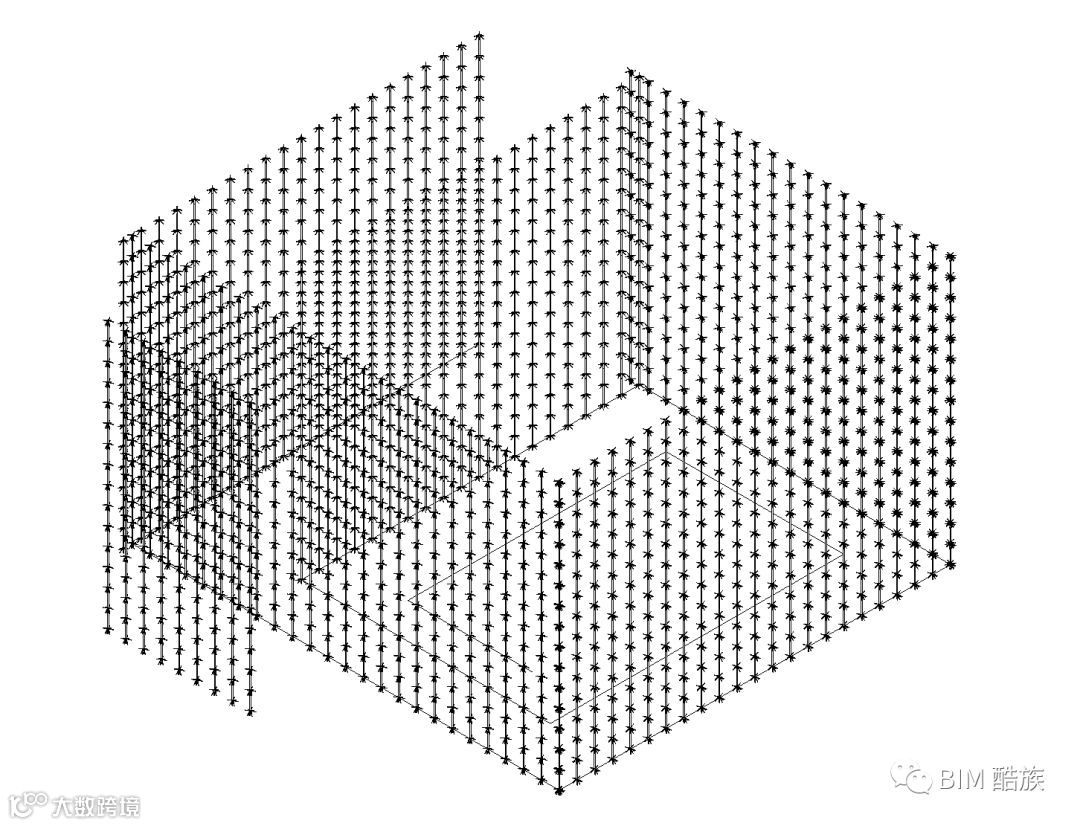

族：三维视图

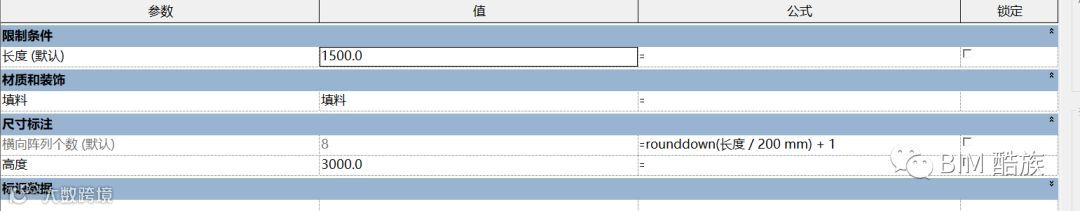

族参数
本工艺设计填料间距为200mm,填料在阵列时，阵列数量与长度（默认）存在一定的逻辑关系。本计划通过if语句余数判定阵列数量，可是，小编没有找到计算余数的公式表达，如果您知道，可以留言告知。鉴于此，小编也只能采用“rounddown+1”来表达，其实效果和采用if语句设想效果是一致的。
族应用
本公众号分享过类似的族文件《一种基于线的公制家具座椅》，在此就不再展示。但，确实存在问题。本族文件达到1M以上，载入项目明显有卡顿现象，创建的项目文件轻松达到100M以上，想想项目这么大的量，真的不敢想象。

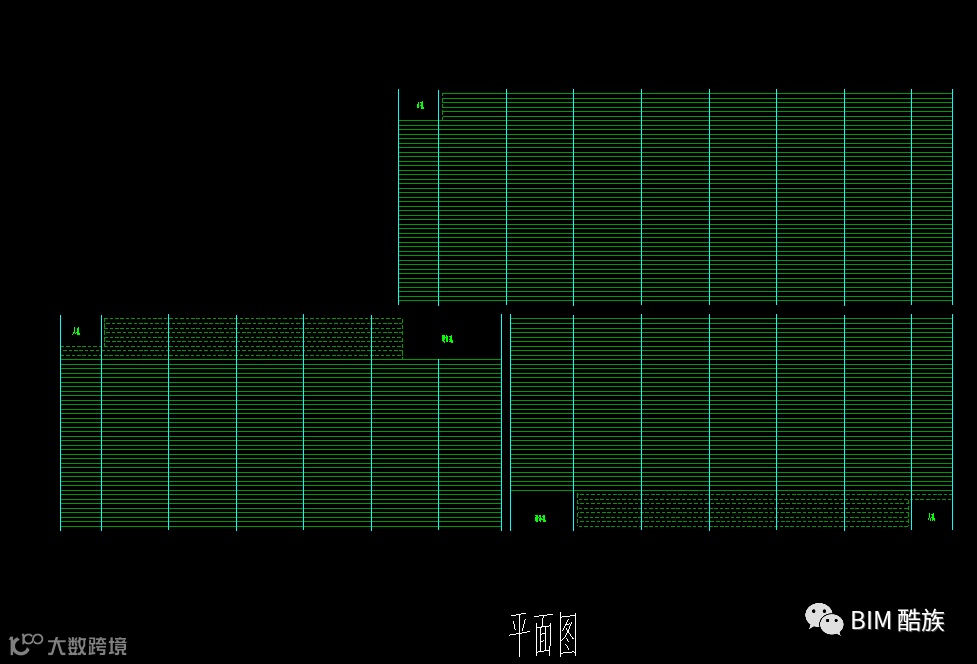

而项目设计是这样密密麻麻布置的，恐怖！
本计划简易表达，由于合同的原因，需要全面表达。您有啥好的建议，不防告诉我们。
