每日一族 I 导读
近期有粉丝问到石材幕墙嵌板如何制作族，恰巧我们正准备分享这么一款族。

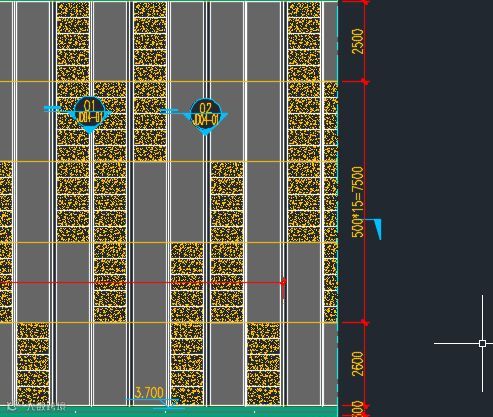

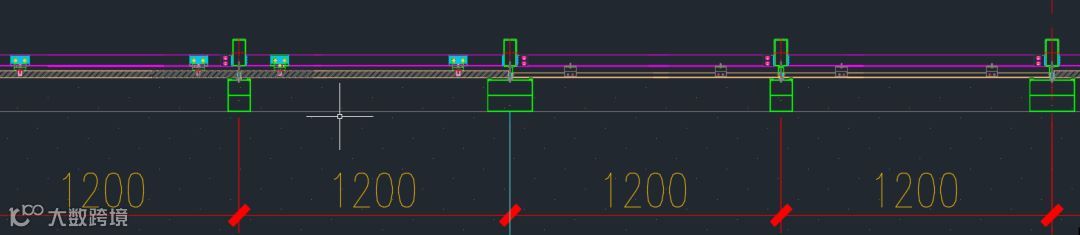

如上图所示，该幕墙立面是由石材幕墙、铝板幕墙及装饰条相间组合幕墙。
石材采用背栓干挂方式。
今天，我们就分享这款石材幕墙嵌板族
每日一族 I 一种背栓干挂石材幕墙嵌板族
族样板：公制幕墙嵌板
族类别：建筑—幕墙嵌板

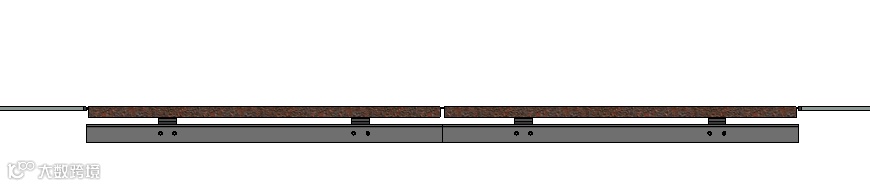

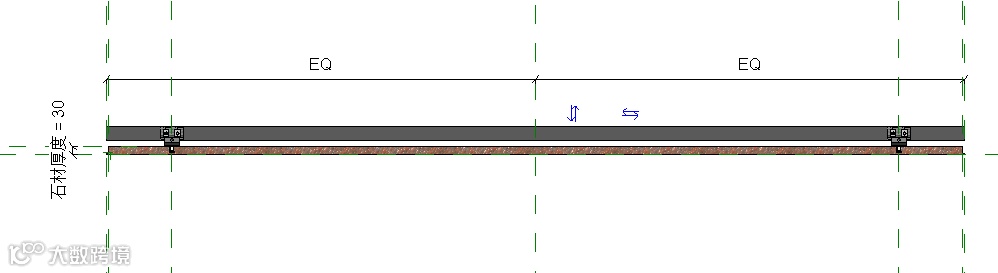

族：参照标高楼层平面视图

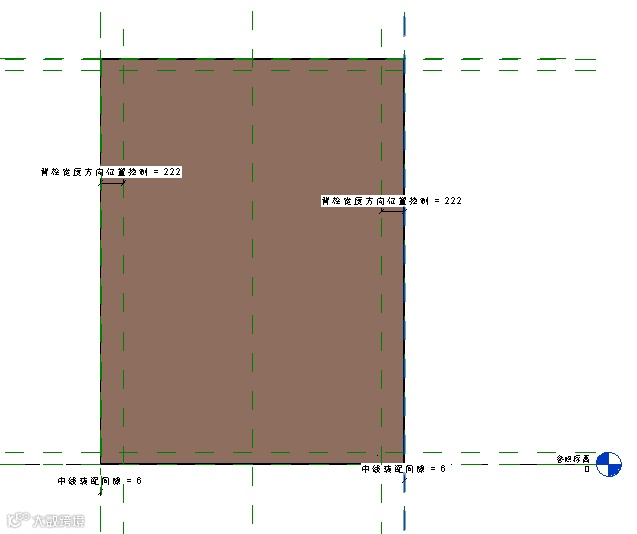

族：外部立面视图

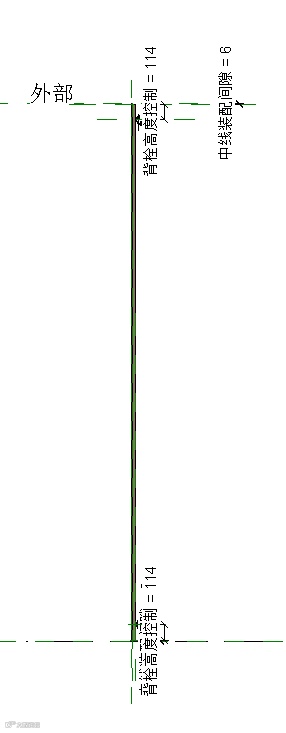

族：右立面视图

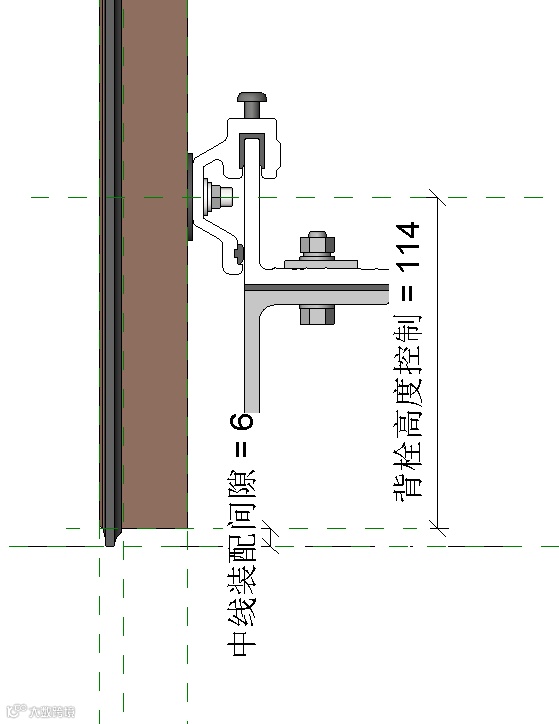

族：右立面视图局部放大

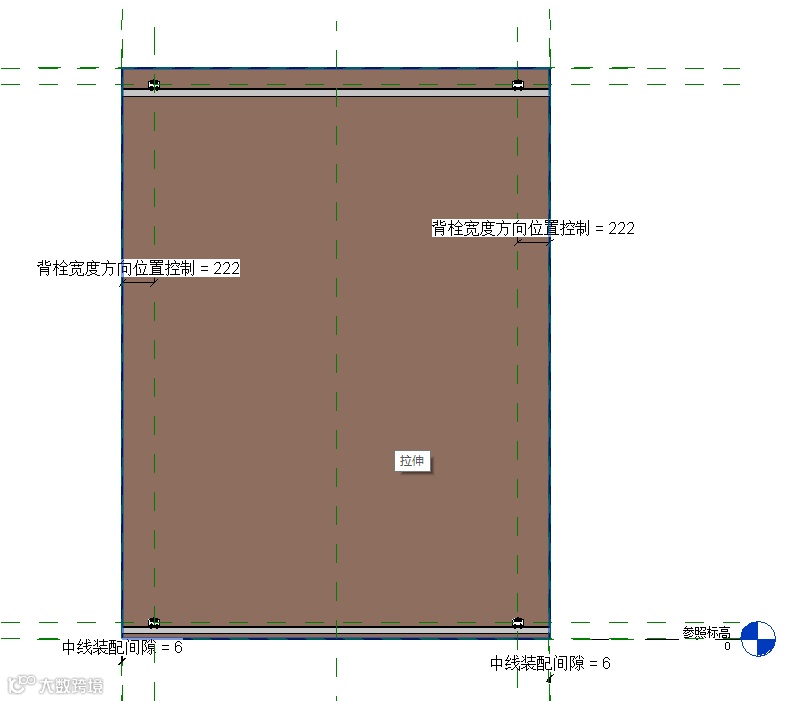

族：内部立面图

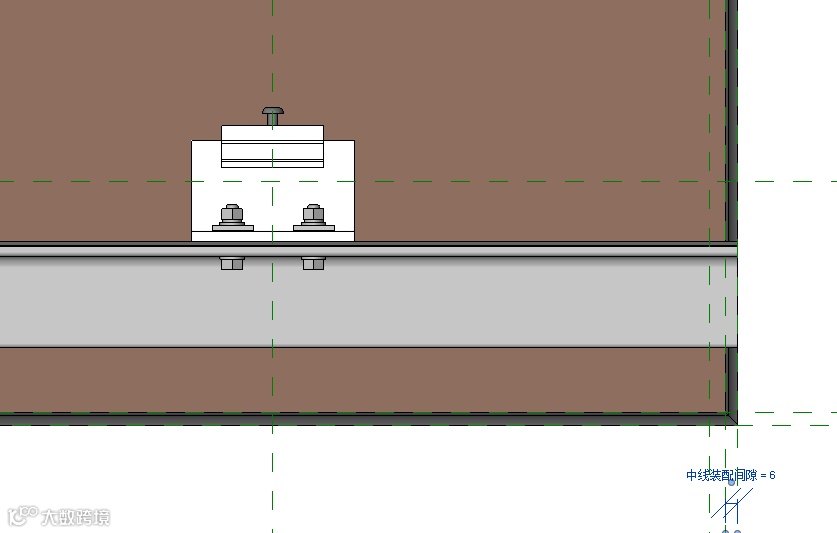

族：内部立面视图局部放大
族：三维视图

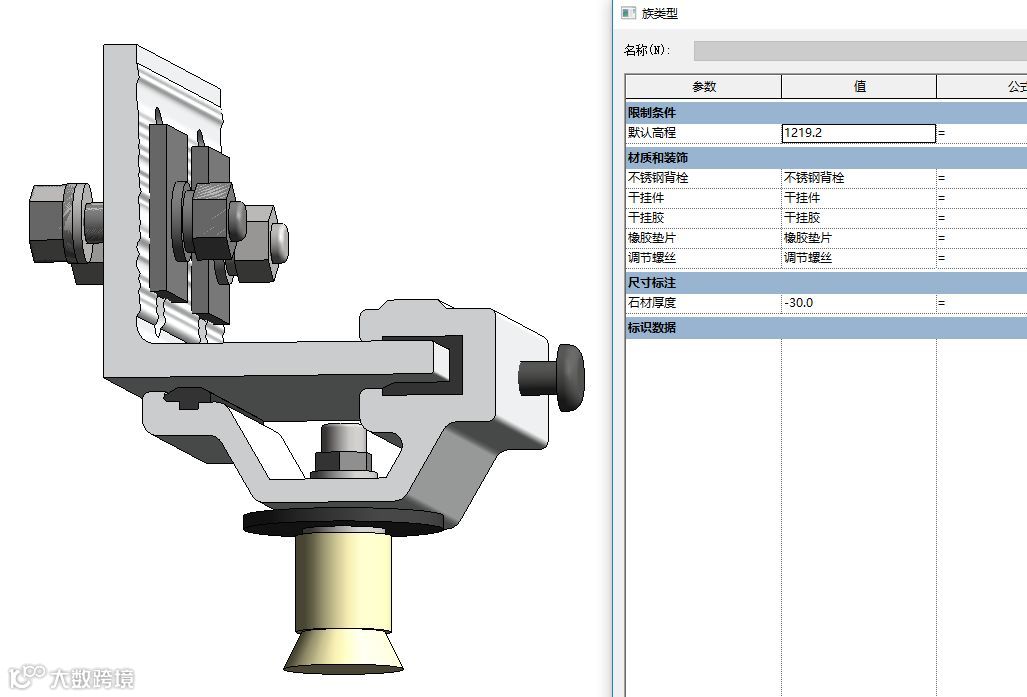

大家一定注意到了，没错，背栓干挂系统作为一个族嵌套到本族中，并设置了共享。
在母族中，横向龙骨、石材面板（含倒角）及耐候密封胶为新建形体。

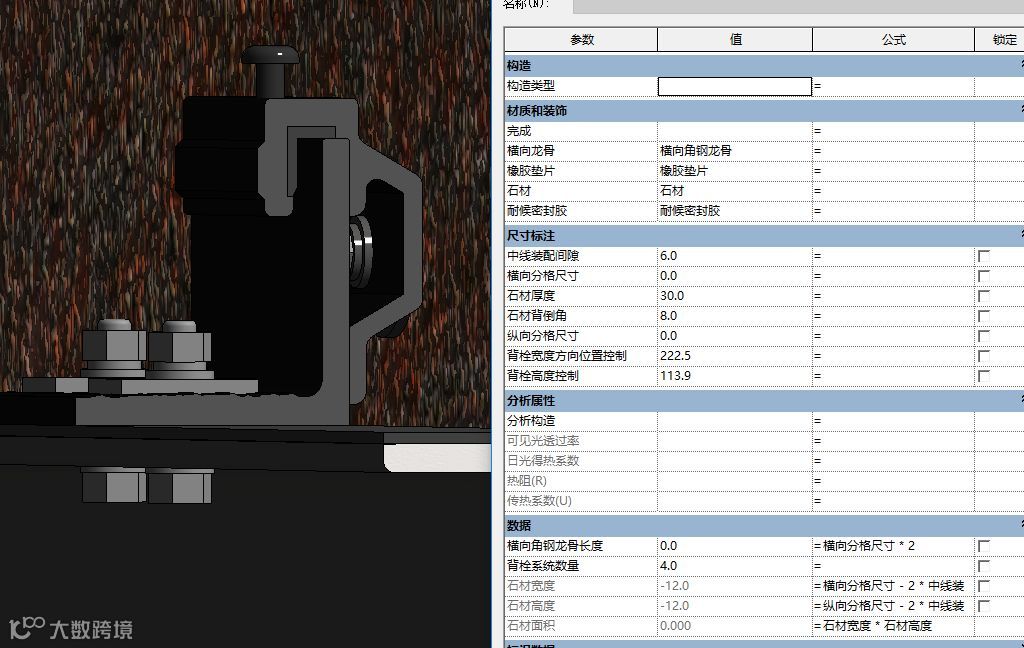

每日一族 I 族参数
族参数列表
本族仅仅统计出每块嵌板用背栓数量、横向龙骨数量以及石材订单所需数据。
每日一族 I 族测试

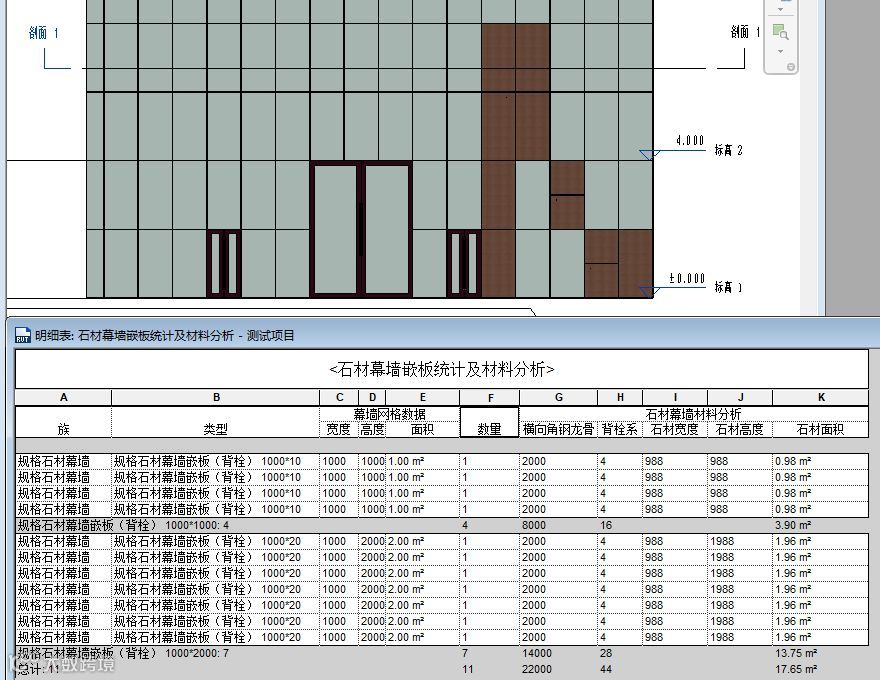

载入项目自动适应幕墙网格分格，形成嵌板实体。 给嵌板类型参数(横向分格尺寸、纵向分格尺寸）赋予实际幕墙网格分格尺寸，让明细表统计出所需要提取的相关数据。

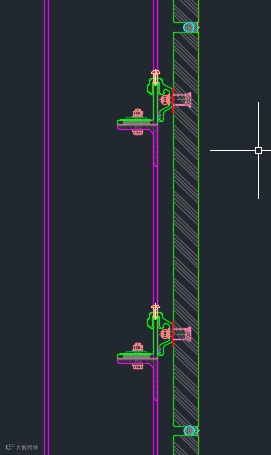

项目剖面视图

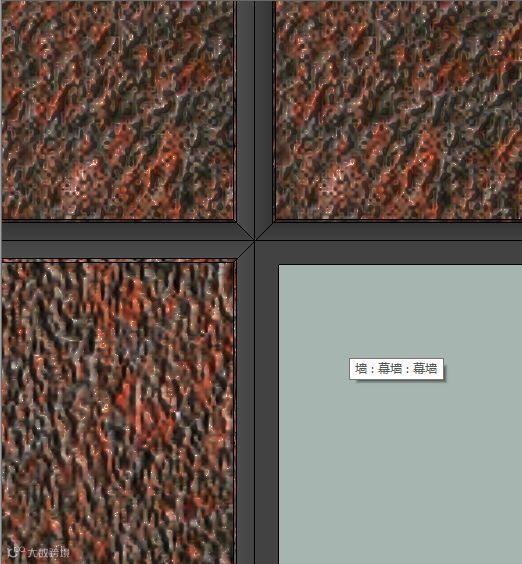

石材幕墙胶缝及石材面板倒角效果
以下是测试视频：
