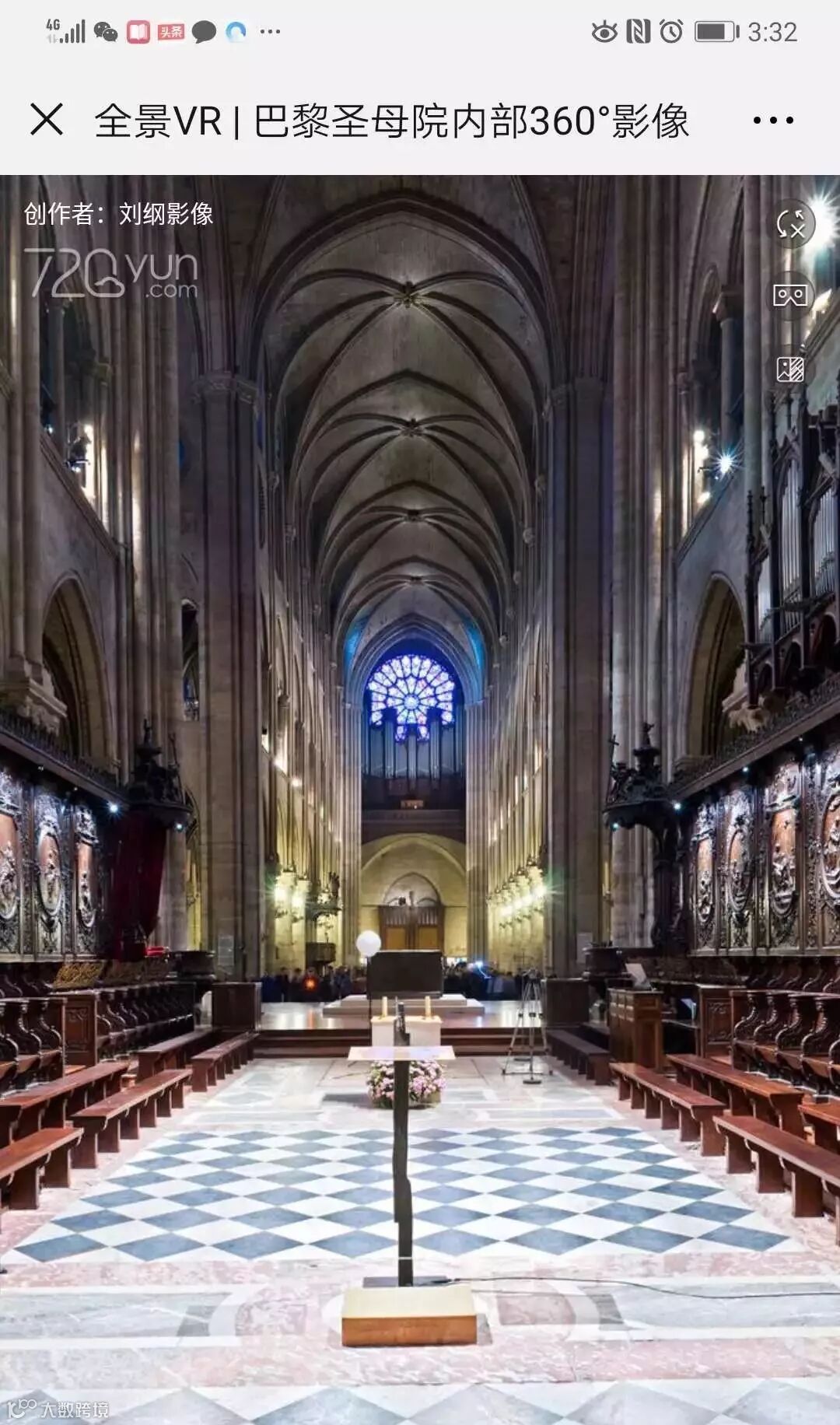

建议大家还是抓紧收藏吧！《360°全景看巴黎圣母院内景，美轮美奂》，扫码后会出现页面跳转，请点击确认。
惋惜之余，让我们言归正传！

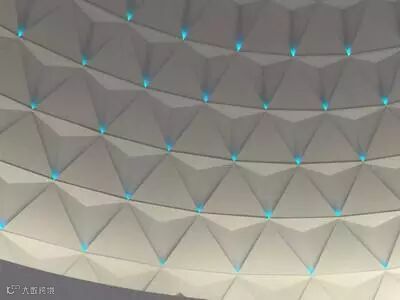

为了追求外立面装饰效果，有些幕墙在设计中会设计一些造型铝板。
在服务的项目中就有所涉及。

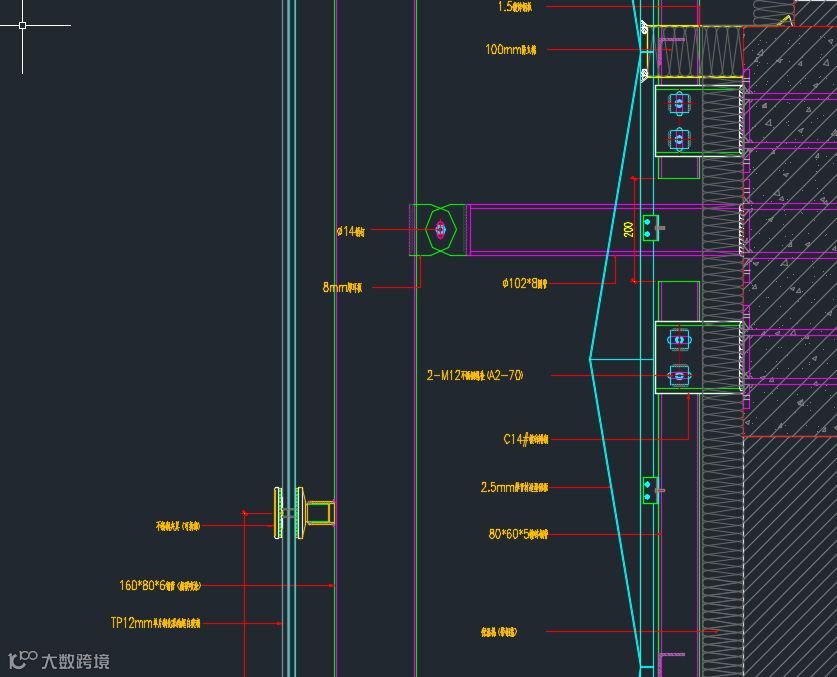

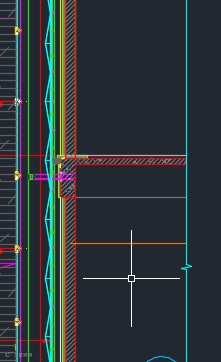

在点驳幕墙内部又设计一层造型铝板。
今天我们就来分享这款异形铝板族。
每日一族 I 一种造型铝板幕墙嵌板
族样板：公制幕墙嵌板
族类别：建筑—幕墙嵌板

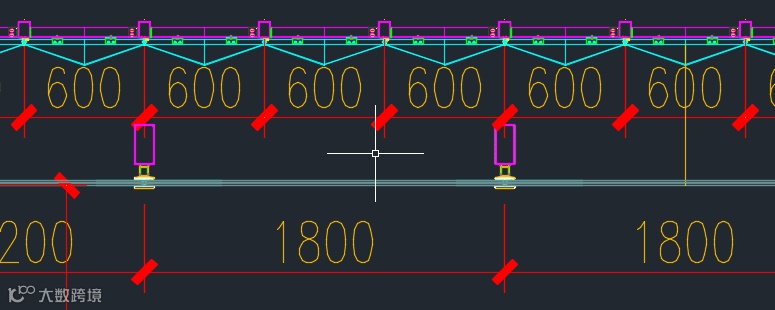

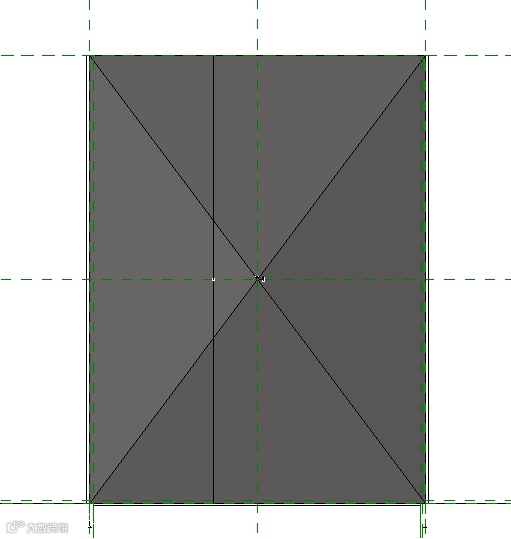

族：参照标高楼层平面视图
为方便同步统计龙骨用量，本族将横向龙骨(角钢L50*50*5）及竖向主龙骨（矩管80*60*5）也放置到本族中。

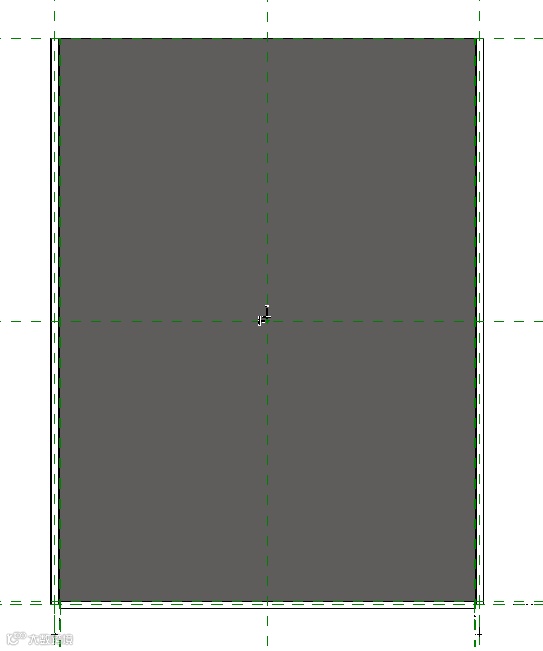

族：内部立面视图
设计中造型铝板是在内部通过拉伸及融合分别创建。

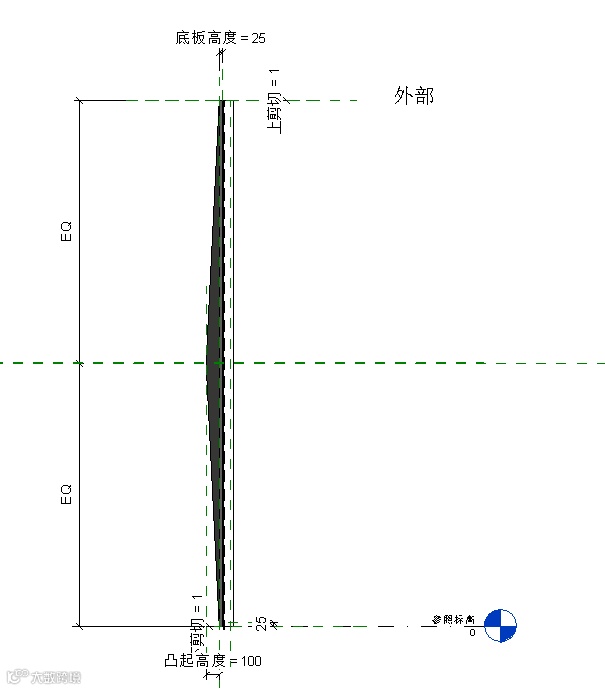

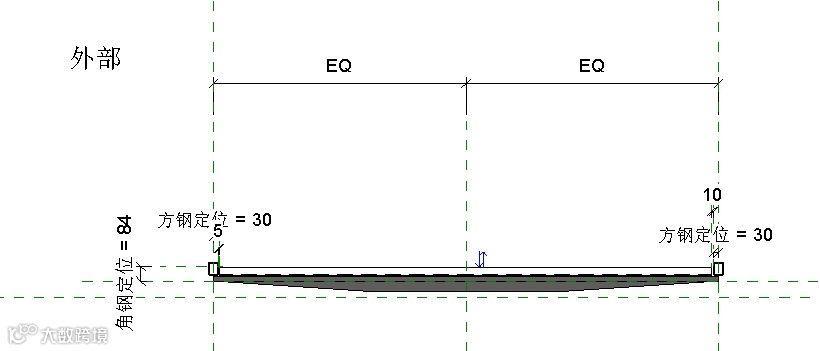

族：右立面视图

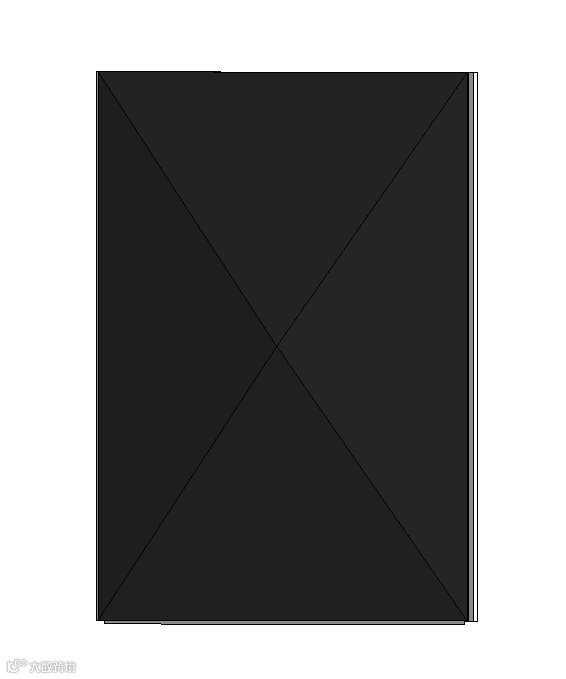

族：外部立面视图
族：三维视图
每日一族 I 族测试
先创建幕墙网格，载入嵌板！当调整幕墙分格时，嵌板随网格即时调整。由于本幕墙单元上下分格可能会有不同，另行创建了上下不同裁剪方式的嵌板族。
如此就创建了局部的造型铝板幕墙大样。

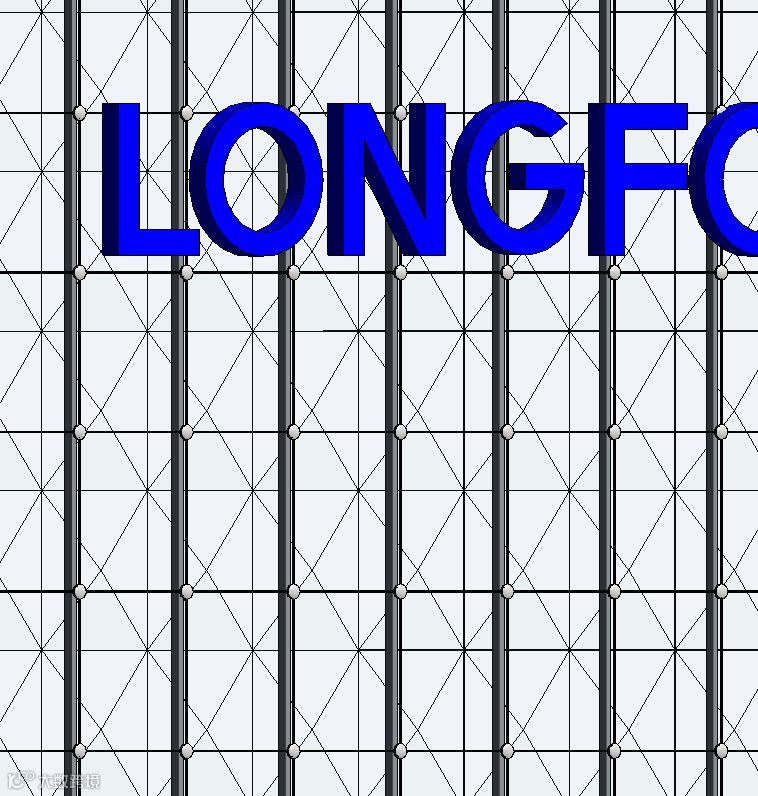

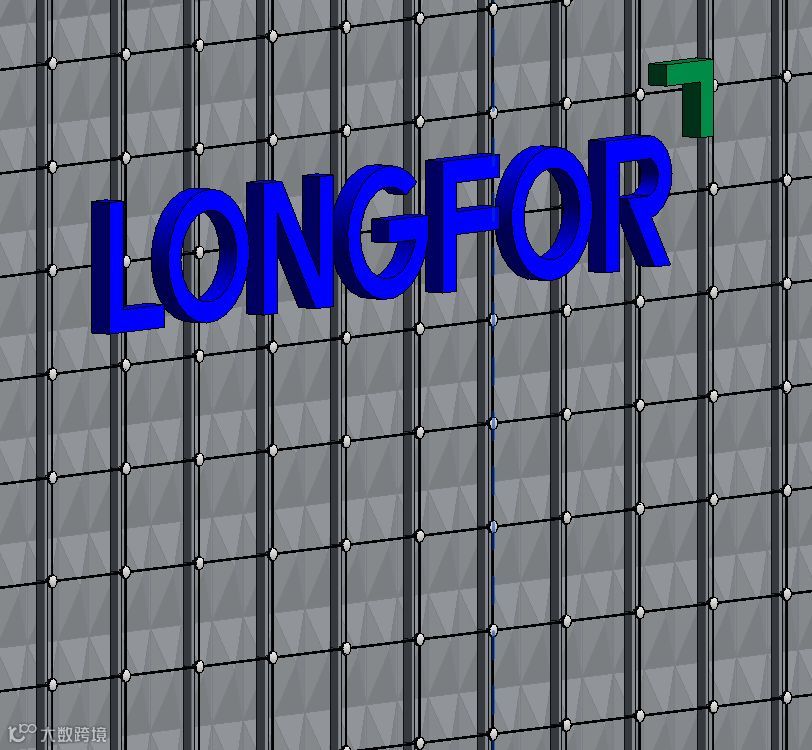

链接到项目中，项目模型效果。

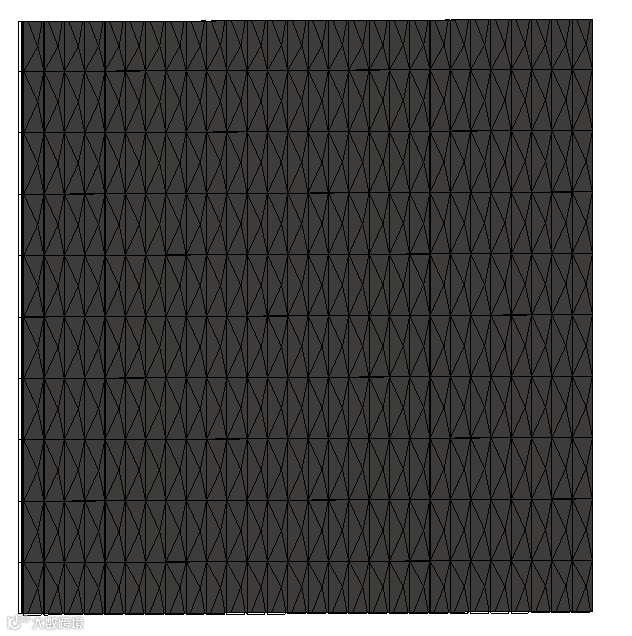

调整幕墙分格后，相应组合幕墙效果。

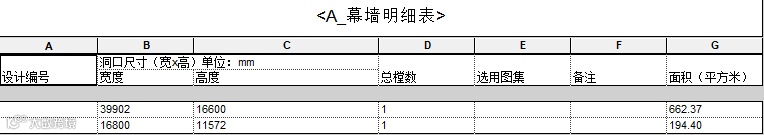

项目自带的幕墙明细表及通过明细表生成的嵌板明细表
