如果幕墙中有这样的设计，圆弧玻璃幕墙，该如何创建。不同的半径、不同的分格。
有问题，找度娘，没错。可是，大家有没有发现这样的问题，网上介绍的资料无非就是用点圆弧创建幕墙，然后通过调整垂直分格， 让幕墙弧起来，也就是垂直分格越多，那这个折线幕墙就越近似圆弧。确实，它就是一个折线幕墙。

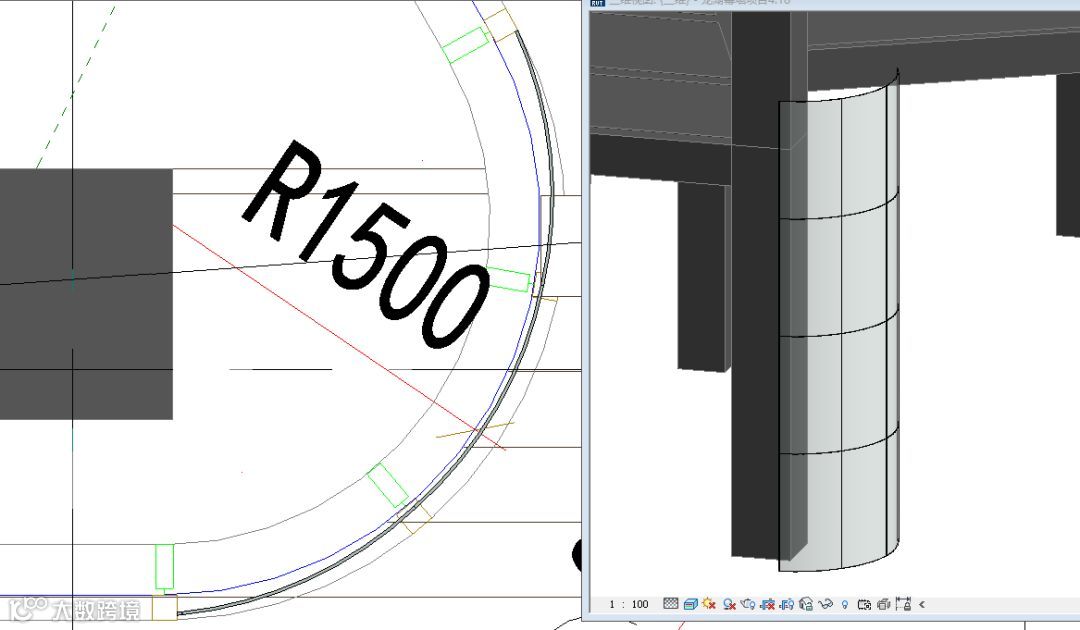

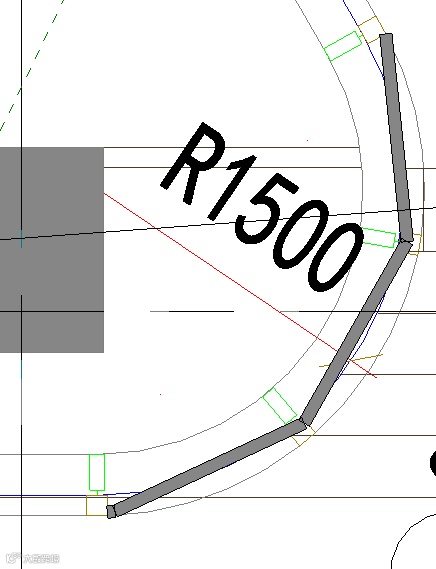

而作为本设计，幕墙半径这么小，曲率这么大，在有限的分格内，如何保证它是一个圆弧幕墙呢？会不是就是这样？
或许用体量创建也是一种方法，但毕竟需要每个地方都要创建一次。费时费力，且不利于拓展应用。我们只提Revit ,不提Rhnio等其他软件。
为此，我们创建了一种圆弧玻璃幕墙嵌板。
每日一族 I 一种圆弧玻璃幕墙嵌板
族样板：公制幕墙嵌板
族类别：建筑—幕墙嵌板

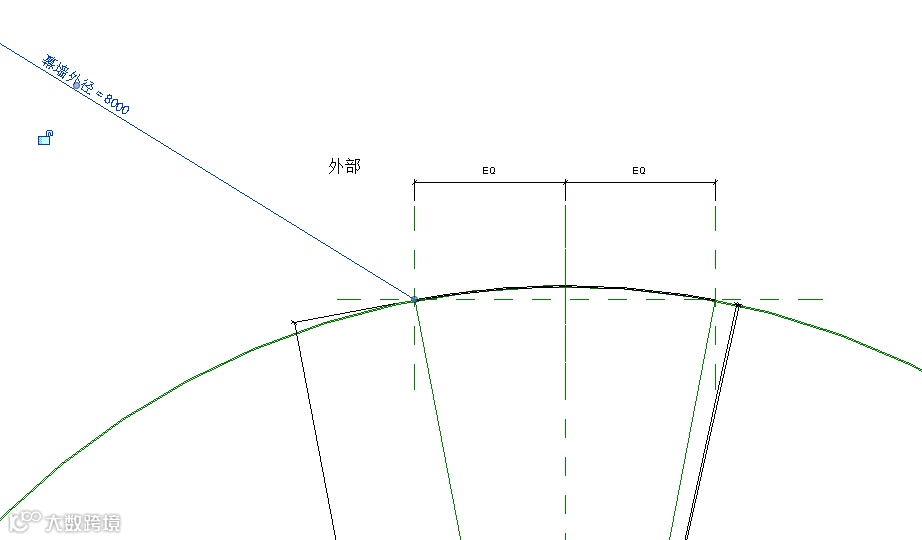

族：参照标高楼层平面视图
族：内部立面视图

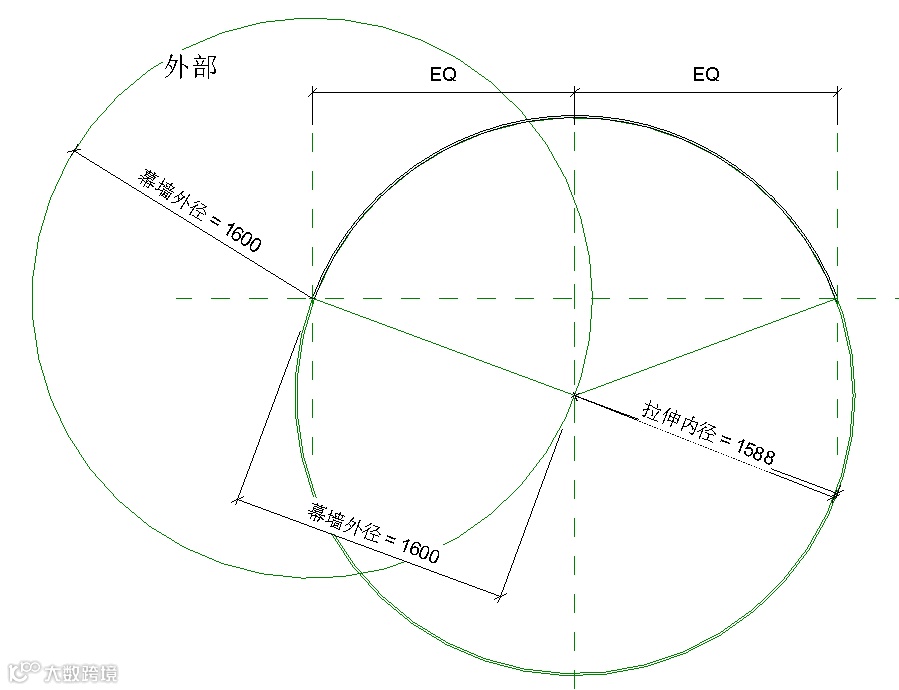

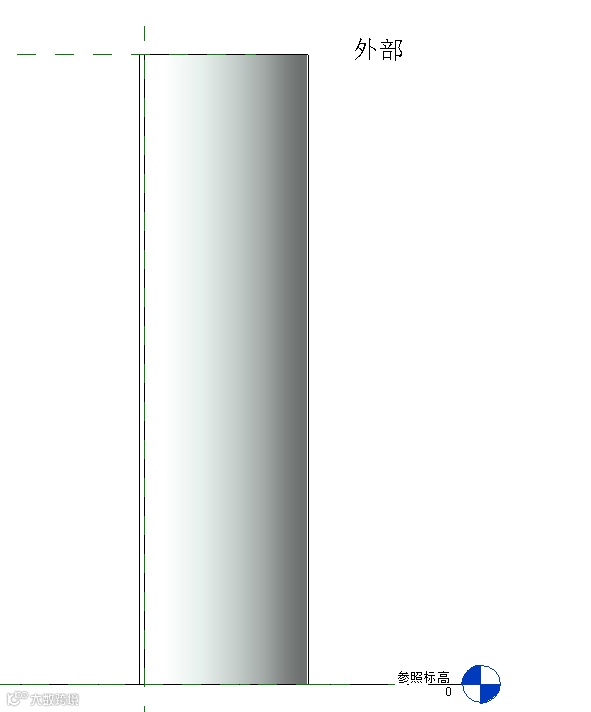

族：右立面视图

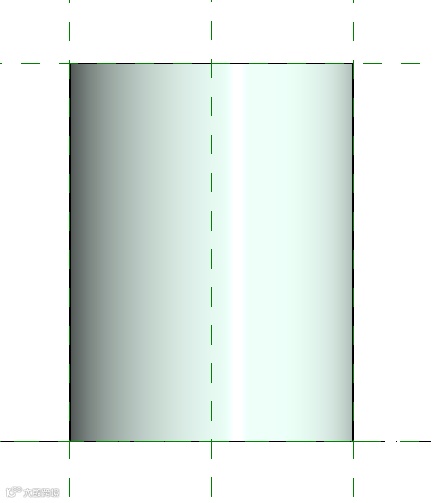

族：三维视图
本族大量使用参照线进行形体及参数控制，尚未细化龙骨布置。
每日一族 I 族参数

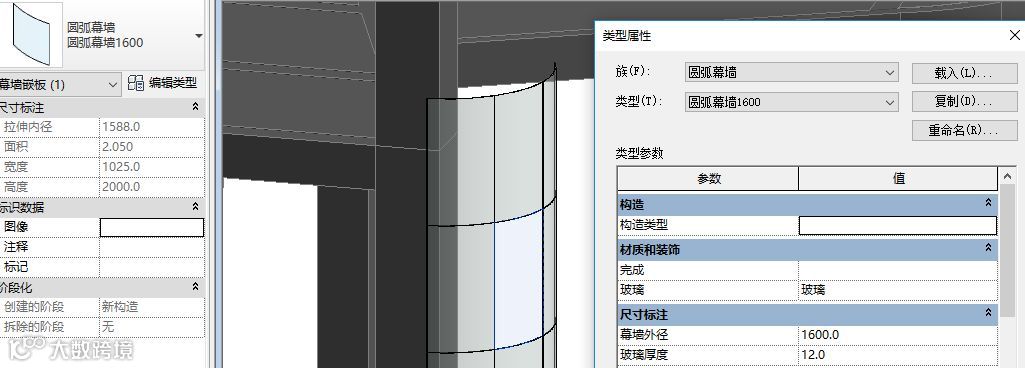

族：参数列表

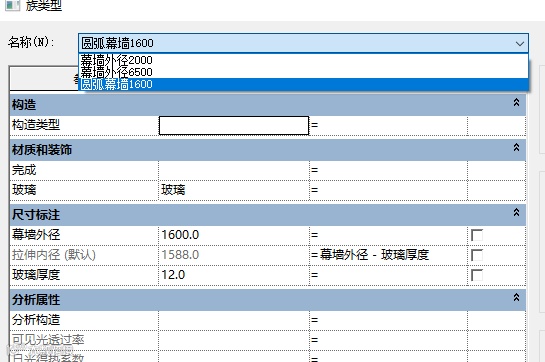

由于未配置龙骨及考虑后期圆弧面板加工图等，参数相对简单。只有一个幕墙外径的类型参数结合玻璃厚度。
起始我们对幕墙外径设置了实例参数，载入项目发现不能直接读取幕墙半径，所以对其设定为类型参数。
同时，我们设置了不同的嵌板类型。
每日一族 I 族测试
我们又做了其他测试。
族内测试

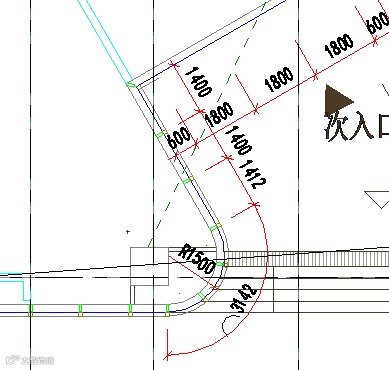

新建项目测试
