每日一族 I 导读

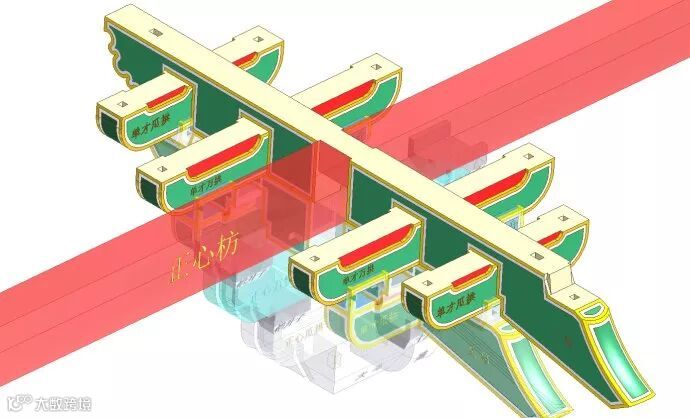

七踩重昂斗拱第四层的山面安放着一个斗拱件，二昂。它扣住所有这层的檐面件——单才万拱、单才瓜拱和正心枋。
正心枋，它既不是斗件也不是拱件，宋《营造法式》中的造拱、造斗之制没提到它。但它与斗拱在大木建筑中同时出现，所以大多将其列入斗拱的附属件。《清式营造则例》说“正心枋。长按面阔，高按一踩，厚按一个半口数。其层数，自斗口二踩以上用，再至撑木头上皮，每一踩得一层。”

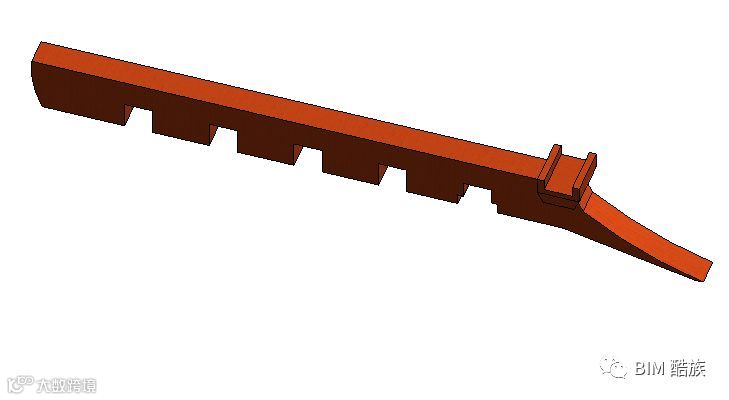

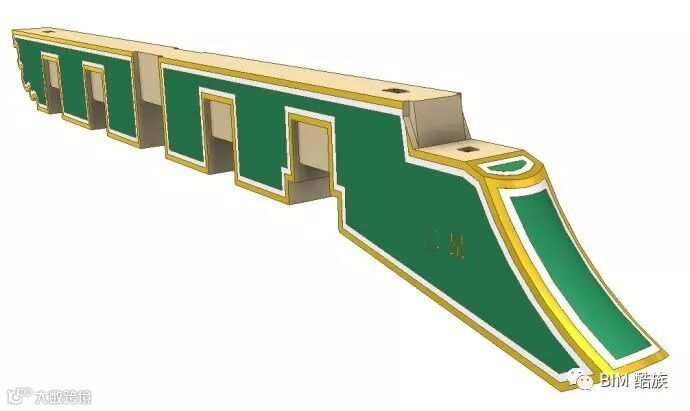

二昂由于比头昂高了一层，所以里外又个多了一个出跳。身子长了，刻口多了俩，昂嘴形状同样，但在后面没了安放昂上三才升的位置。如下图所示：
我们现在就创建本斗拱零件的族文件。
每日一族 I 七踩重昂平身料第四层纵拱件——二昂
族样板：公制常规模型
族类别：建筑—常规模型

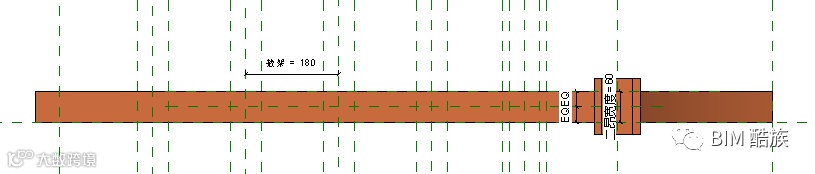

族：参照标高楼层平面视图

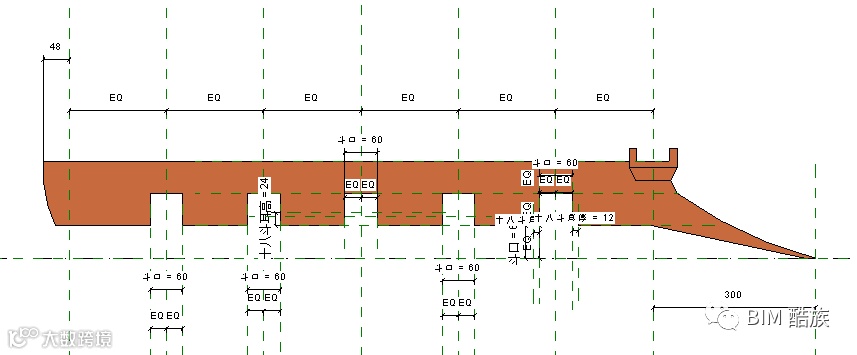

族：前立面视图
族：三维视图（右侧为十八斗）
每日一族 I 族参数

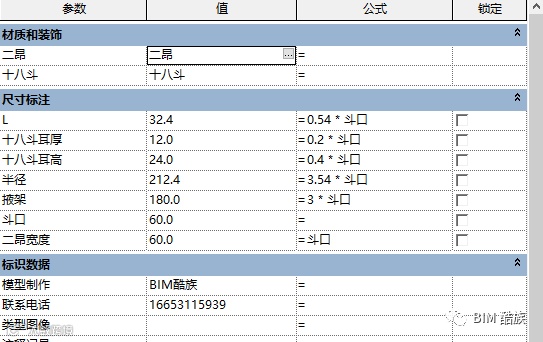

族：参数列表
初步将前期制作的族文件在Revit项目中进行组装：

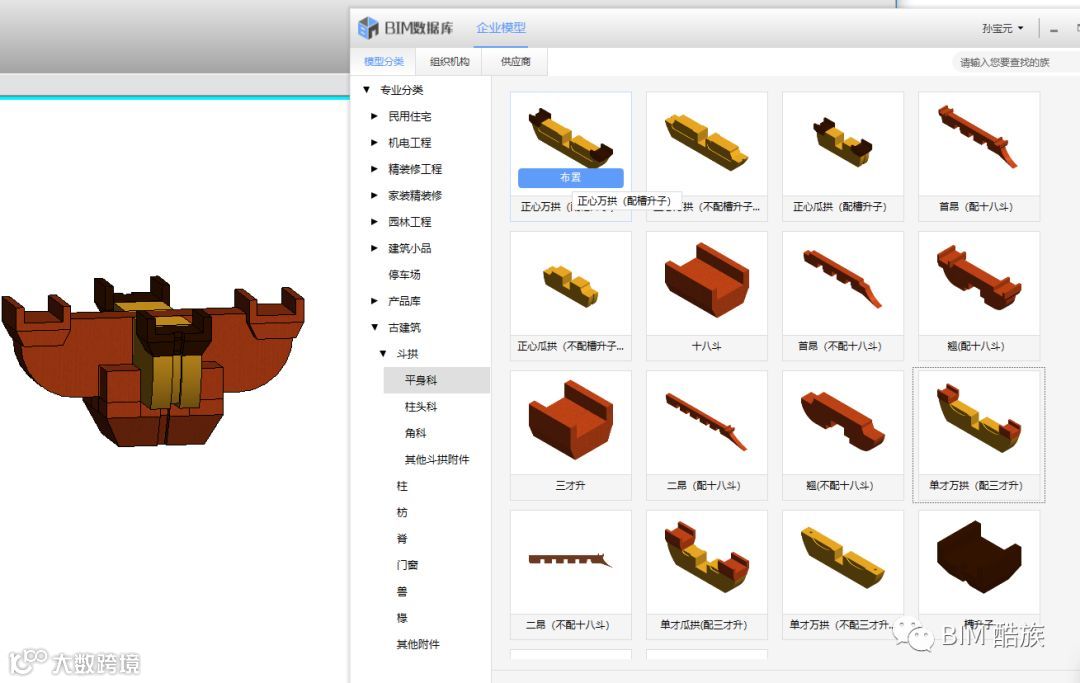

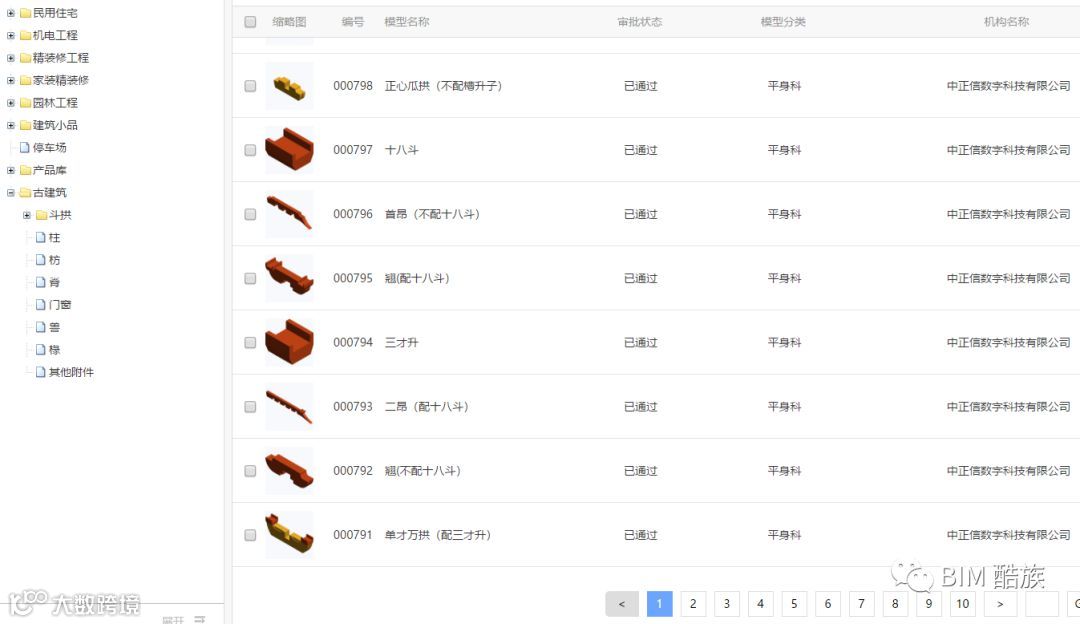

1、打开企业族库文件，选择所需要个构件族，进行快速放置，完成构件创建。

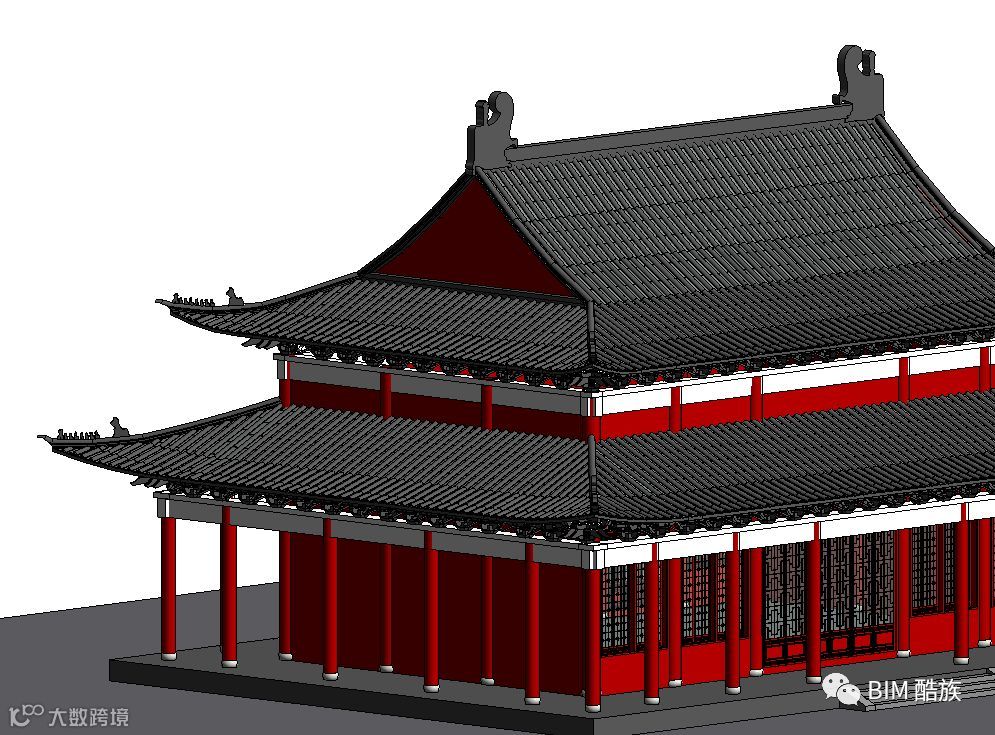

2、创建其他构件，并完成项目.rvt文件创建。

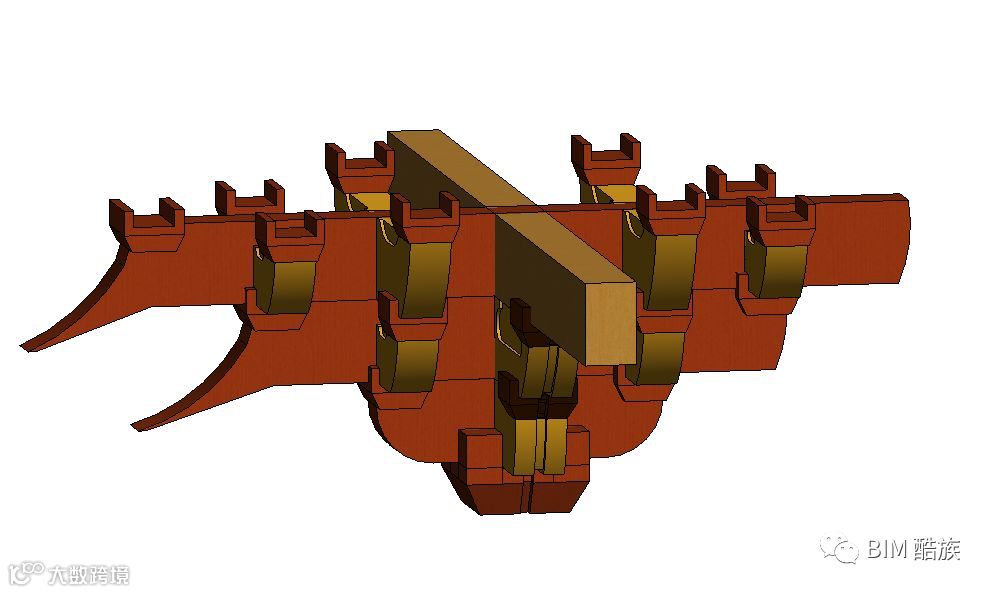

3、七踩重昂斗拱平身科模拟组装。
