每日一族 I 导读
有一种钢丝网见过没有？
今天就接到服务客户这样的一个比较认（ yan）真（ke）的要求：院墙上要加上防护网，出效果图.....
客户至上，就像销售导师教导我们的：客户就是要上天，你的第一反应应该是抓紧查找最近的卫星发射基地。诚然，这是非常夸张的说法，确实需要全心全意的投入为客户提供优质服务。
Autodesk公司的Revit能创建吗？这模型该怎么创建呢？我们就创建出来了
今天就分享这款族吧！喜欢的小伙伴可以关注转发本公众号文章，免费获取本族。
每日一族 I 一种防护钢丝网
族样板：基于线的公制常规
这类族样板创建的族已经推荐的很多了，都有共同的特点，嵌套+本族阵列+族类型匹配....
族类别：建筑—常规模型

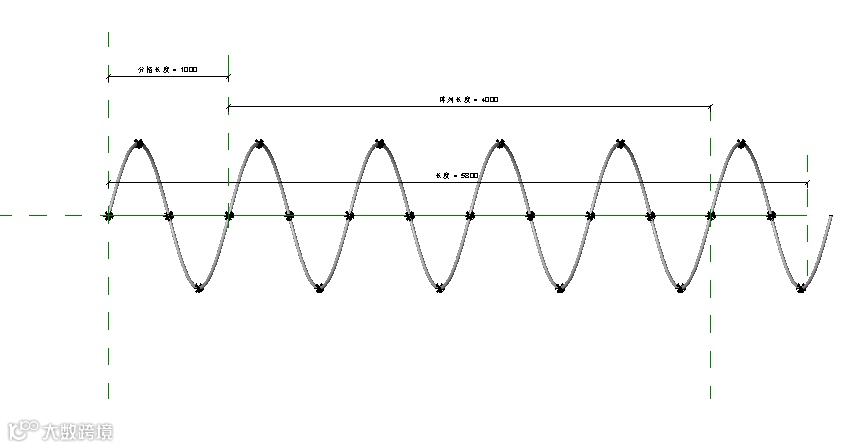

族：参照标高楼层平面视图

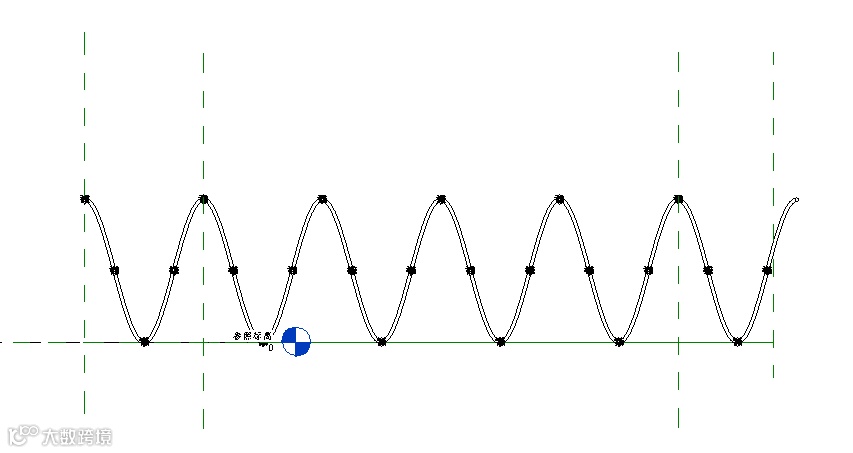

族：前立面视图
族：右立面视图

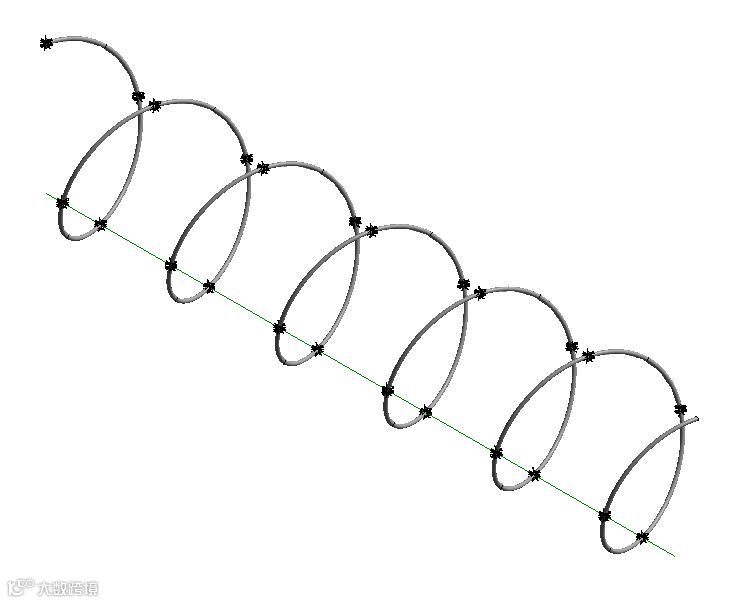

族：三维视图

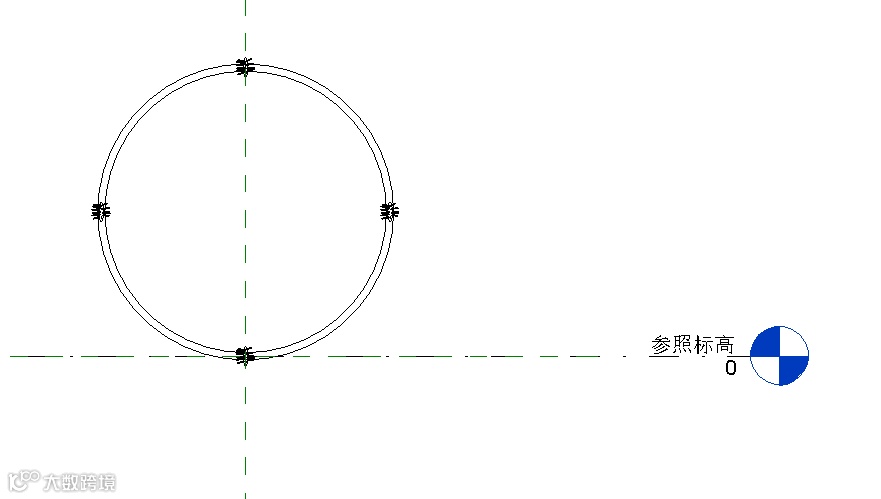

本族嵌套的常规模型—单环！

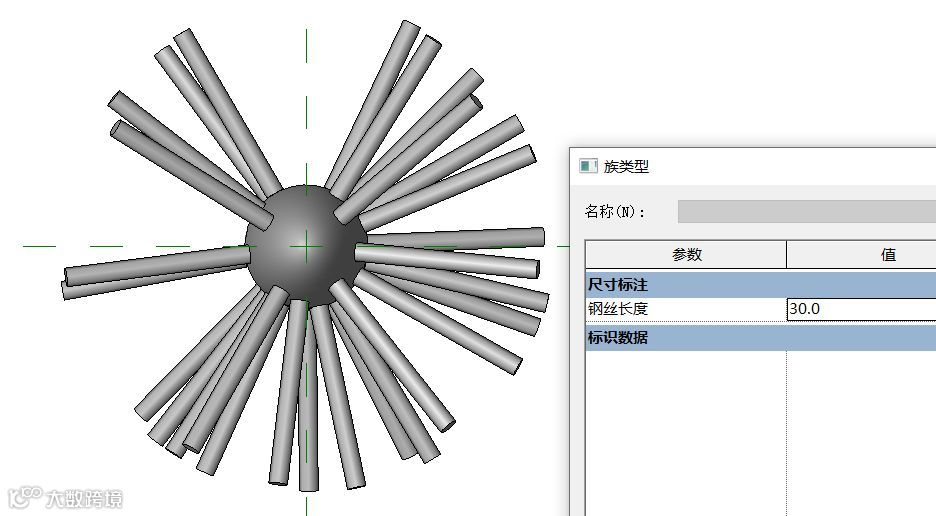

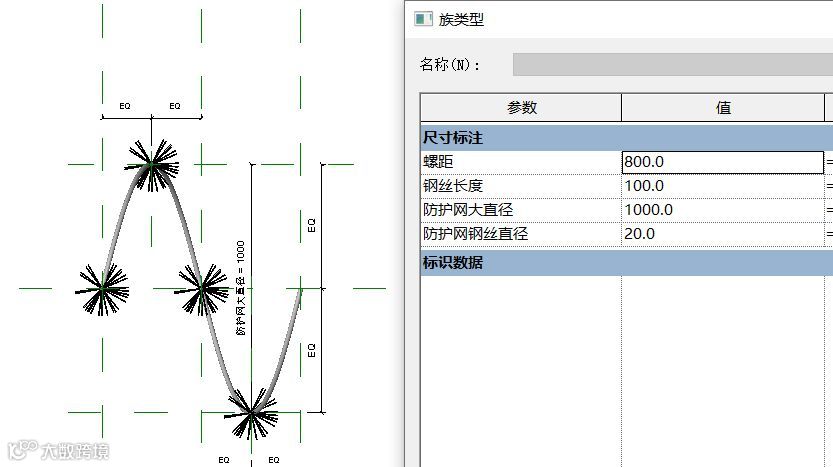

常规模型嵌套有嵌套的常规模型—单球，暂且这么称谓吧，或者干脆不起名字，就叫族A吧！

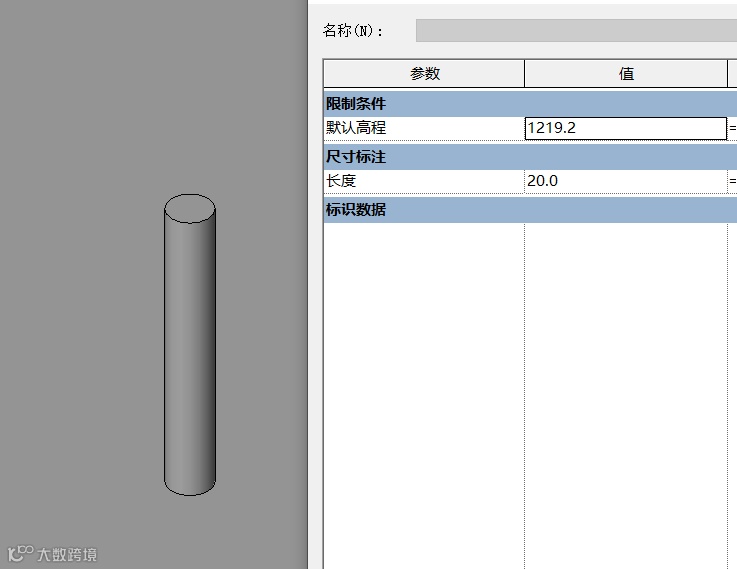

族A又嵌套的基于面的公制常规—单针。
我们也嫌麻烦，为了让“钢刺”的长度可参，层层嵌套，层层参数关联，也是煞费苦心。

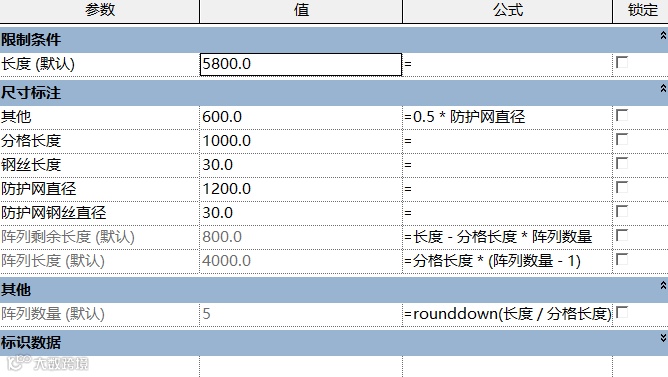

每日一族 I 族参数
为统计围墙用防护网总长度多少，可以在族里设置共享参数，并内置计算公式。这个信息蛮有用的，可以明确材料采购数量，不同的分格和防护网圈圈的大小，对采购数量影响太大了。在此可以作为作业留给大家！
每日一族 I 族测试

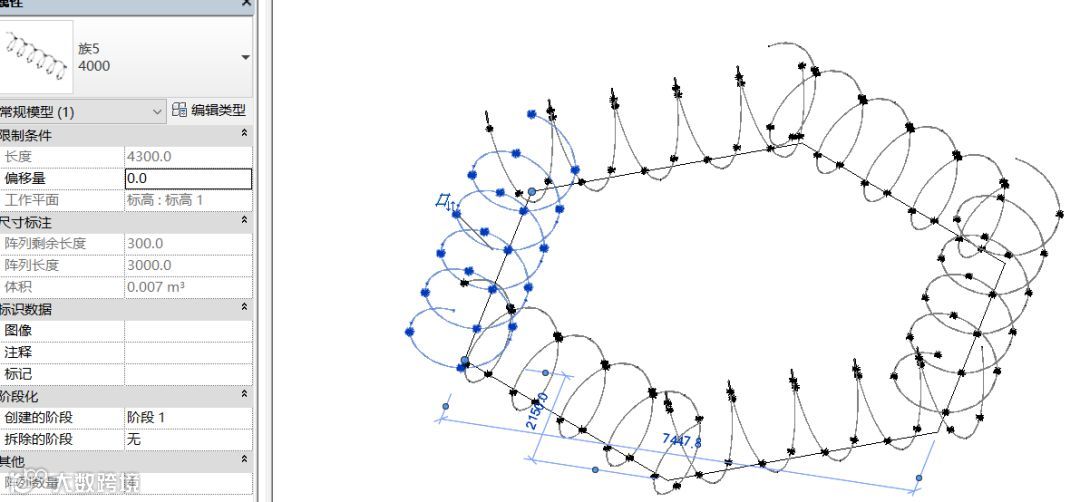

这是通过拾取模型线创建的构件。值得注意的是实例参数长度为模型线边长，并非为防护网拉直长度，这个长度由大家自行研究。
（类型参数）分格尺寸1000+（实例参数）阵列长度3000+（实例参数）阵列剩余300=(实例参数）4300；

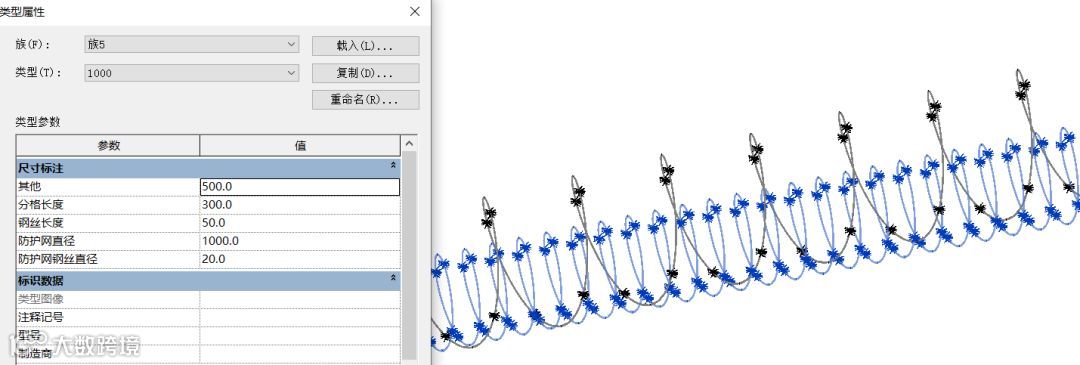

两种不同类型参数下的防护网。
其实，您也看的出来，为了您，小编也是煞费苦心！总之，相把BIM做精做细，还是要多研究，多实践。只要功夫到位，一定可以做出有价值的内容。就基于线的公制常规模型，往期我们推荐过许多，敬请翻阅历史消息。
