每日一族 I 导读
服务的项目有许多部位采用弧形幕墙，从平面看看不出有什么特点。
但是幕墙中间的分隔带部分轨迹与幕墙轨迹一致，那么如何实现实现转角处的无缝连接呢？为了建模简便直线部分我们可以使用基于线的公制常规模型来创建，如图：

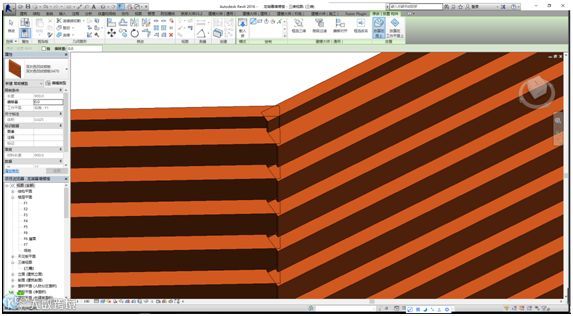

那么问题来了，基于线的公制常规转角处是重叠的，而不能实现无缝连接，并且不能创建弧形形状，只能创建直线或者对边形，并且创建的多边形也不是无缝连接，如下图：
因此，小编尝试采用“公制结构框架-梁和支撑”来创建，使构件能够在项目中实现自动剪切，而在族样板中公制结构框架创建的族具有这样的功能。放样也可以实现这样的“融合”效果，但是在项目中不能“随心所欲”。
每日一族 I 一种采用公制结构框架创建的幕墙
族样板：公制结构框架-梁和支撑
族类型：结构—结构框架

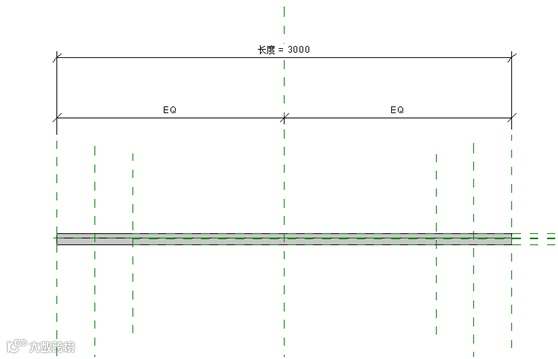

族：参照标高楼层平面视图
族：右立面视图
族：前立面视图

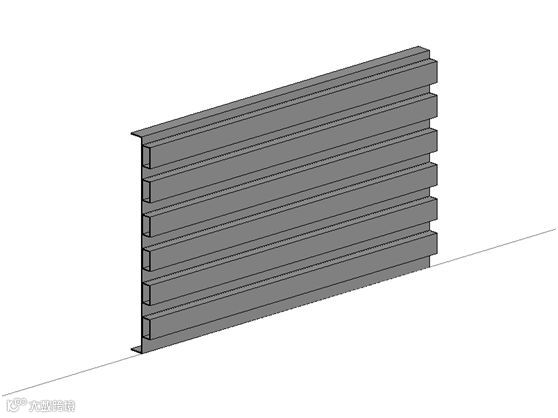

族：三维视图
用这种方法创建的话，有几点是注意的：
1、属性---结构---用于模型行为的材质：混凝土，要切记。
2、参照标高—每个模型构建都要对齐参照线，有一个没有对齐载入项目都但不到想要的效果。
3、一般在基于线的公制常规模型中，铝方管部分可以嵌套族或在本族中进行阵列，但是在公制结构框架-梁和支撑中切不能实现阵列功能，所以每个族样板都有自身的适应性和专有性，不过为了实现我们想要的效果还是可以使用的。
每日一族 I 族参数

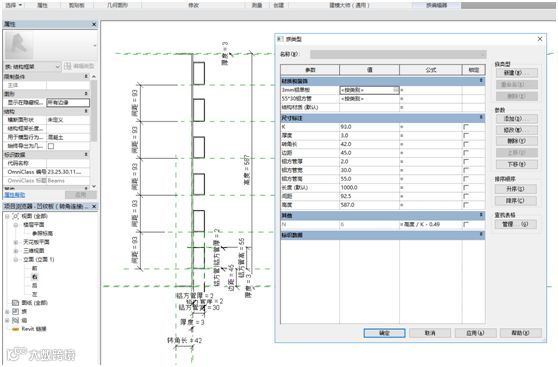

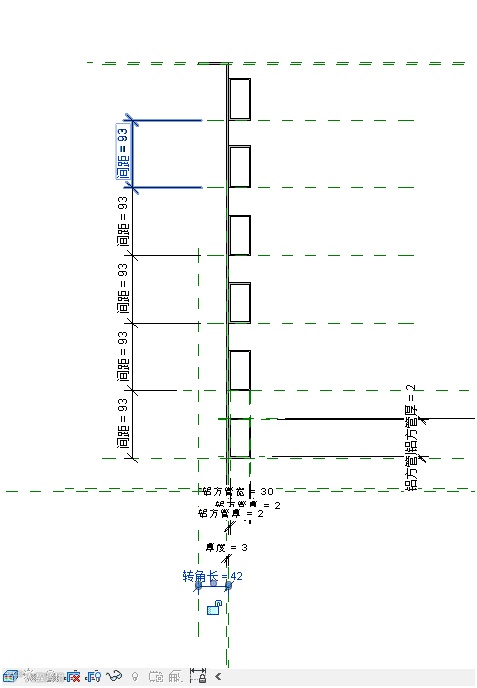

族：细部节点及参数
每日一族 I 族测试

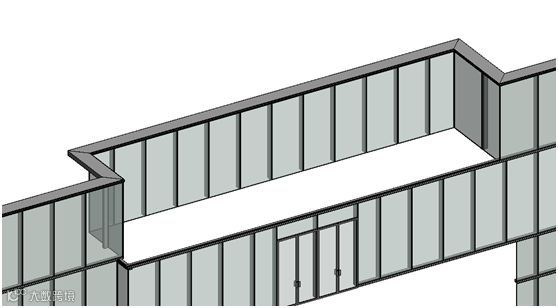

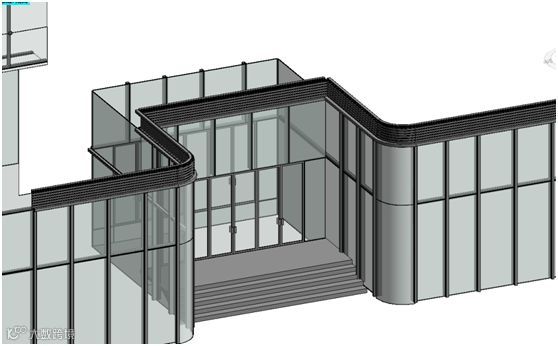

将族载入项目通过拾取线即可创建构件，并实现构件在拐角处的自动剪切。
根据同样的方法，小编还创建了女儿墙压顶的族，达到了同样的效果。

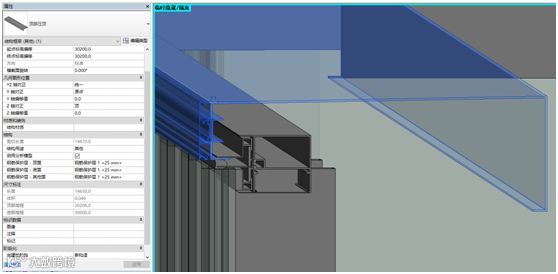

来一个特写，看看该构件的截面。每种铝型材小编均进行了材质设置，通过材质提取也可以得到材质（不同铝型材类型）的工程量。

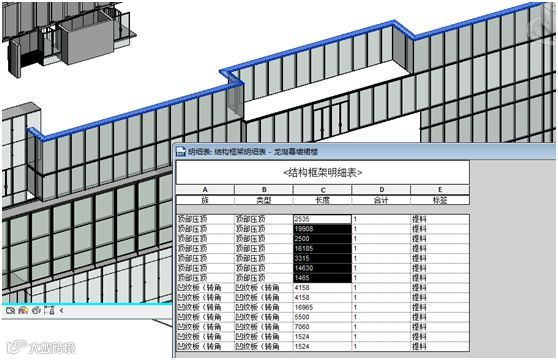

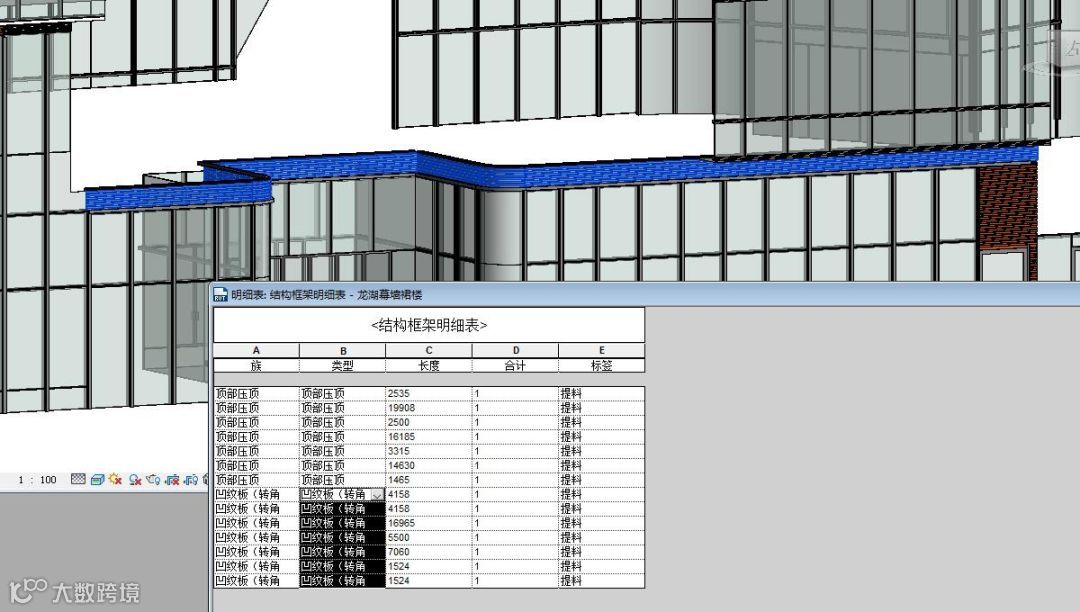

小编创建的族一定程度上是服务计量的，因此通过明细表对构件进行统计分析也是测试的重要内容。通过明细表的过滤功能，将创建的构件相关计量参数提取出来，包括构件数量。值得注意的是，这里明细表要对“结构—结构框架”进行统计。其他公制常规、慕青嵌板等都无法统计出该构件。
