昨天分享了公众号“Revit教程”里的一个dynamo创建曲面桁架的案例，有种停不下来的节奏。今天，还是应用这个思路，采用其他一些节点来创建这个桁架。
step1 拾取曲线，并识别曲线

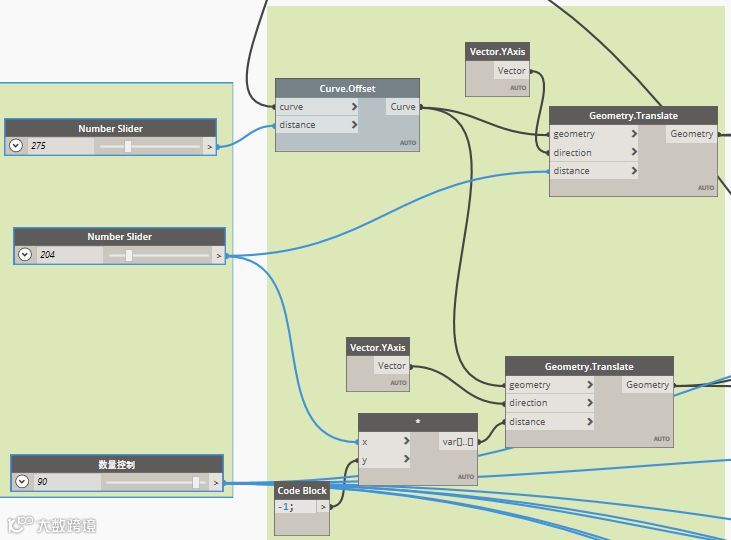

step2 仍然采用Curve.Offset偏移拾取的曲线，并采用Number.Slide滑块给偏移量赋予可以参变的值，以此来控制曲面桁架造型。
这里采用Vector.YAxis直接获取曲线偏移向量，并给向量赋可参变值，方法同上，采用Number.Slide滑块。反向偏移则由一个Code.Block赋值。本流程其他操作与昨天介绍的方法相同。

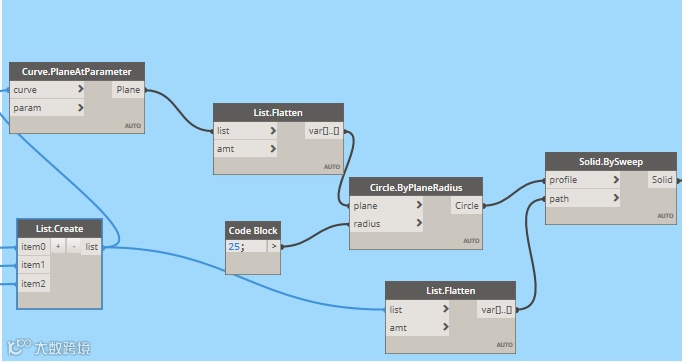

step3 先创建已经完成的三条线的实体造型。不再载入自适应族。确定一个平面、原点，通过Circle.ByPlaneRadius节点，创建轮廓线，三条曲线即为轮廓放样路径，以Solid.BySweep节点形成实体。即三根通常弦杆实体圆管。
step4
通过Number.slide滑块控制三条曲线的分段，并确定上的点。

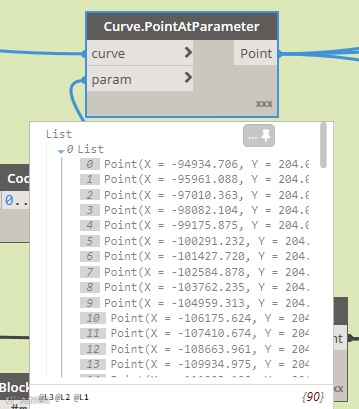

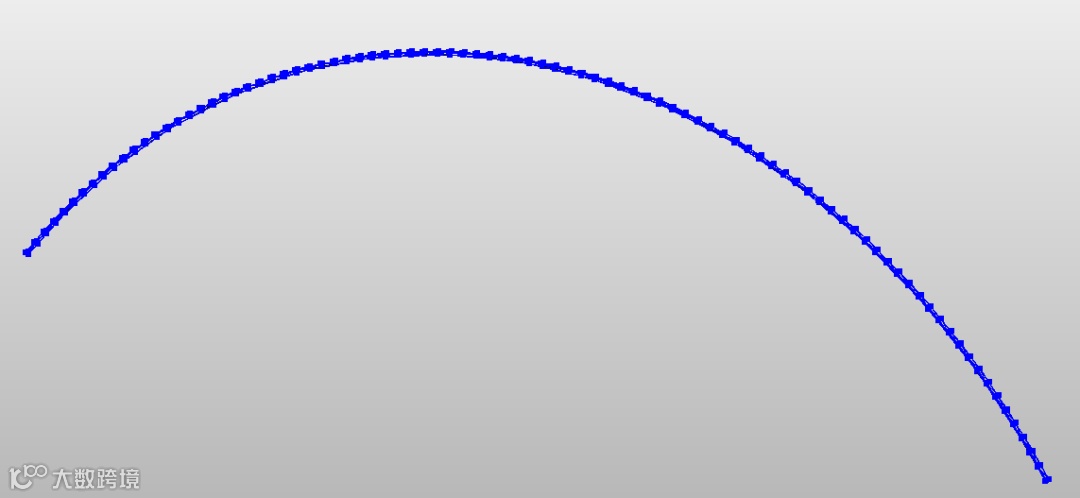

每条线经过该流程运行后，形成滑块控制数量的点坐标列表，如下图所示。如此形成三个列表，分别为每条线上点坐标list
step4

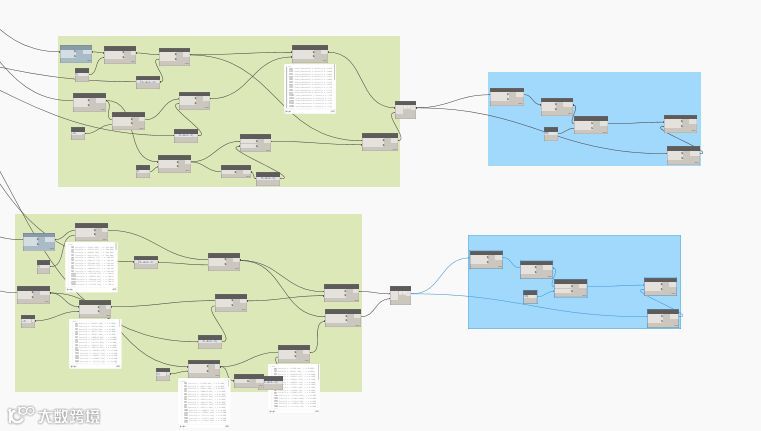

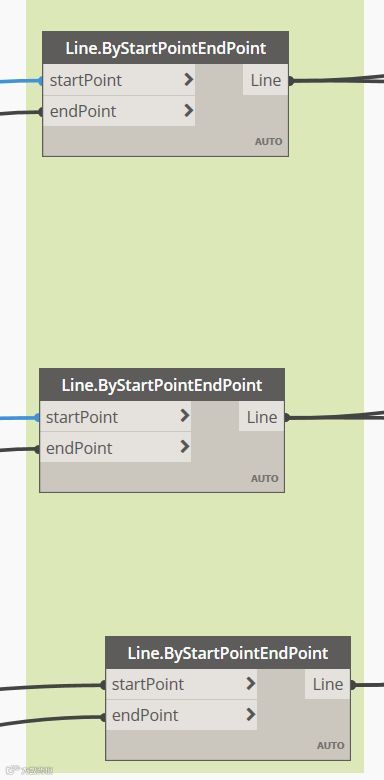

每两条线上的点以StartPoint到EendPoint一一对应，形成线。然后依据上面的方法，重建了弦杆间拉结的闭环弦杆实体。
step5

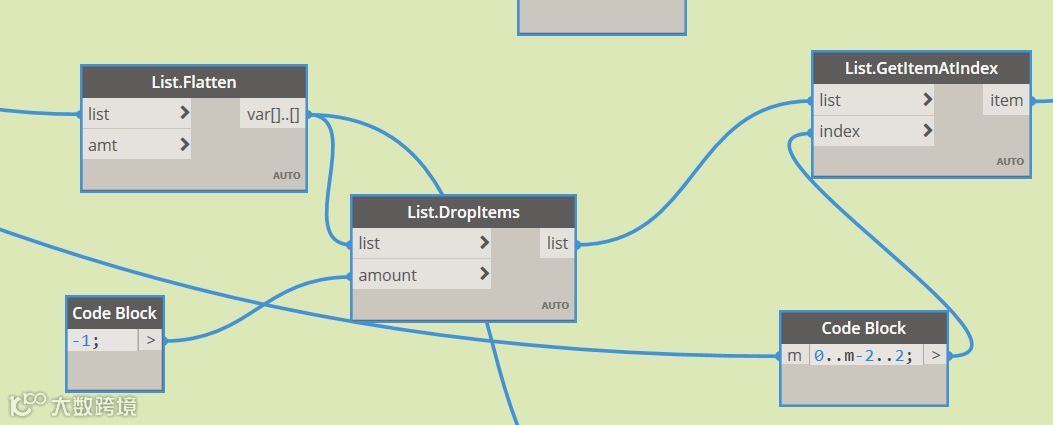

分别提取弦杆上的奇数点
提前弦杆上的偶数点
创建一个由奇数点和偶数点连接的线。同样通过轮廓放样的方法，创建实体。如此就创建出两条弦杆间的斜向弦杆的实体。
同样方法，重建其他斜弦杆。

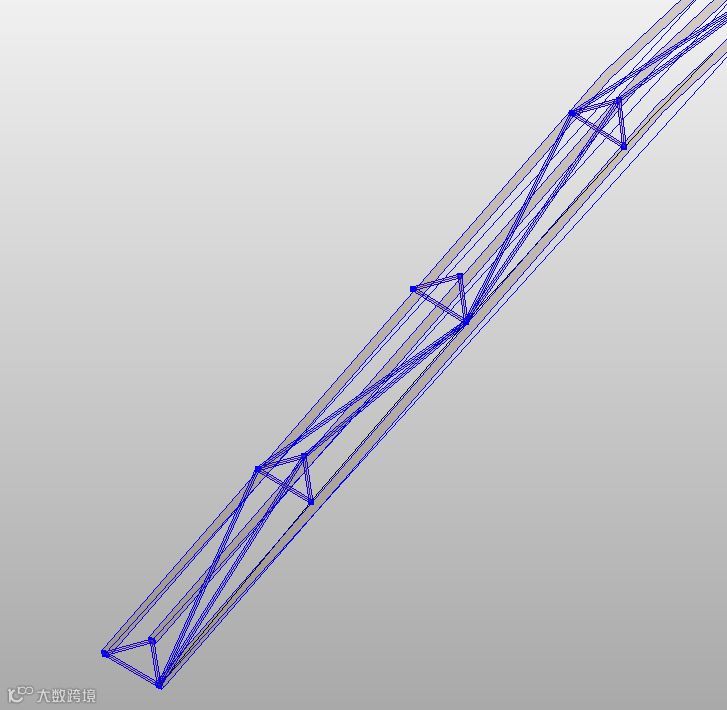

通过以上操作，选择曲线，运行，结果如下：
这个dynamo的优势是：
1、节点更简洁；

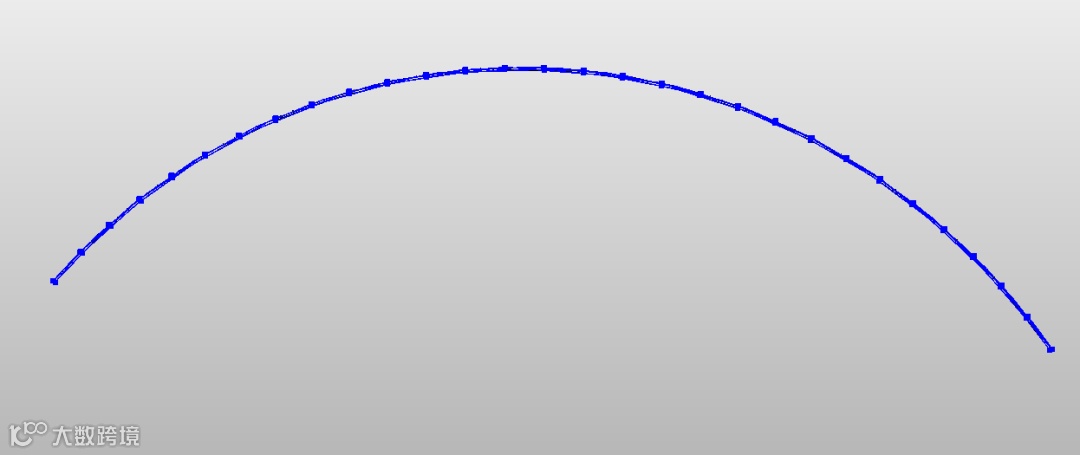

2、可以控制节点数量，已经桁架变形高度等。这是桁架30个节点之情形。
3、直接采用dynamo节点创造形体，不用在另外创建自适应族。
不过也有问题，实体Geometry如何转化为族导入项目，以及族参数的添加，还需要再深入一步。
好的，今天就分享到这里。明天见！
文末送上福利：关注转发积攒10个，保留2小时，获得本案例模型及dynamo文件。
今天就分享到这里，本期由衷感谢圈友温健龙先生，就实体转化为族可以参考他的知乎文章https://zhuanlan.zhihu.com/p/33575383。
