每日一族 I 导读

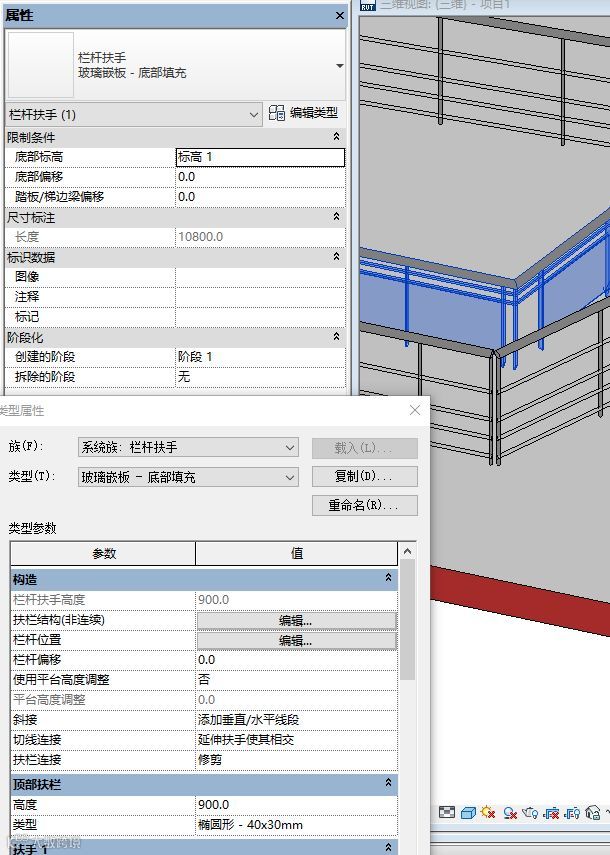

有粉丝提出如何进行栏杆扶手材料分析的问题。小编为解答这个问题，仔细研究了一下系统族—栏杆扶手。该族提供的类型以及参数有限：

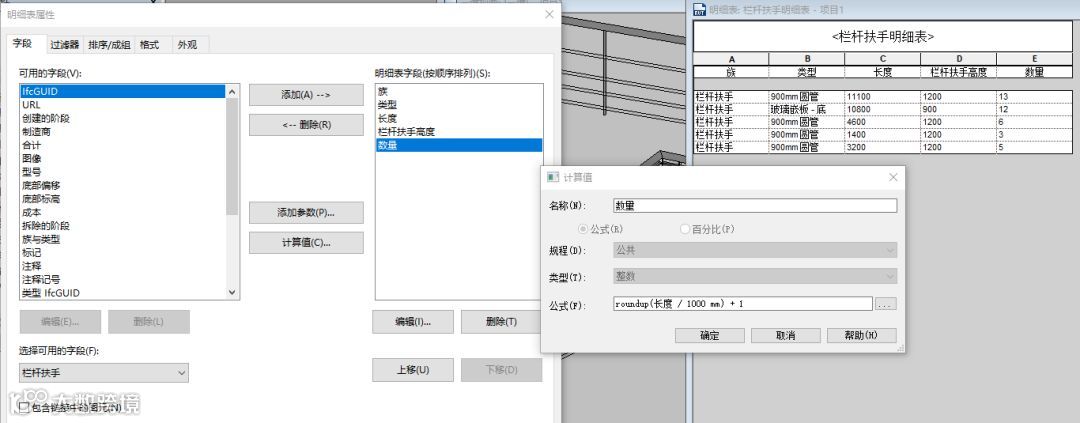

用于统计栏杆扶手明细表的字段，似乎也只能提供长度（实例参数），以及栏杆扶手高度（类型参数）及其他常规字段（族、类型、底部标高等）信息。想用这个族分析栏杆扶手的材料用量，系统族是不能满足应用要求的，比如我们下表统计栏杆立柱数量，就需要通过参加计算值的方法添加“数量”字段。可是，当我们连续绘制带转角的栏杆扶手时，用这个公式统计的数量并不正确。似乎拐角越多，统计的立柱数量偏差越大。

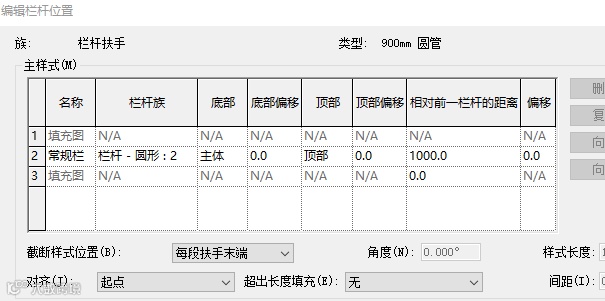

并且当主样式参数”相对前一栏杆的距离”发生变化时，上述数量计算公式“roundup(长度 / 1000 mm) + 1”又要手动调整，非常不方便。
另外该系统族提供的类型有限，也有必要根据工程需要，另外创建不同类型的栏杆扶手族。

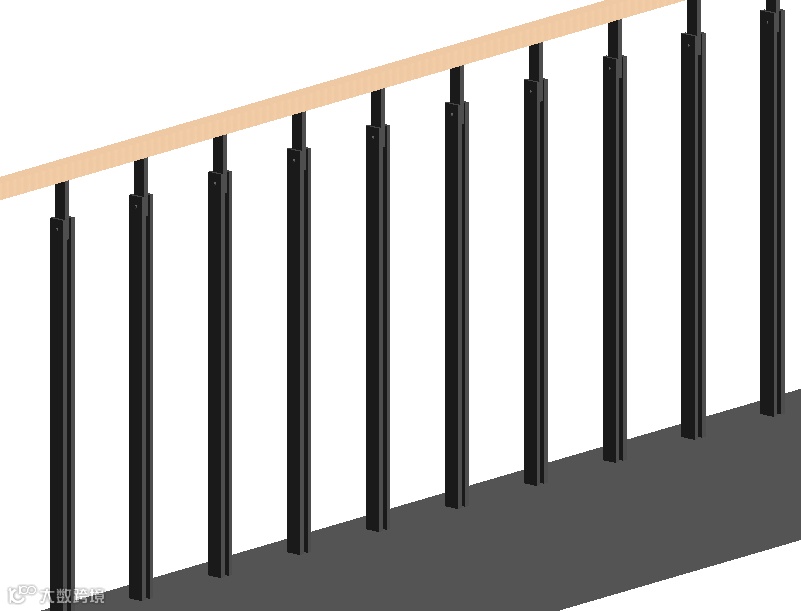

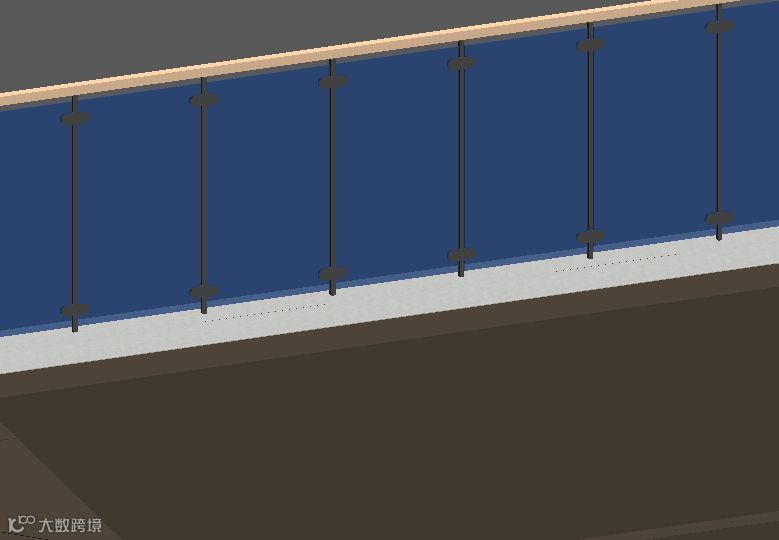

虽然我们创建了栏杆族、扶手轮廓等载入系统族，形成了栏杆扶手模型，如上图，但若计划用这个系统族进行材料分析，似乎很难实现。

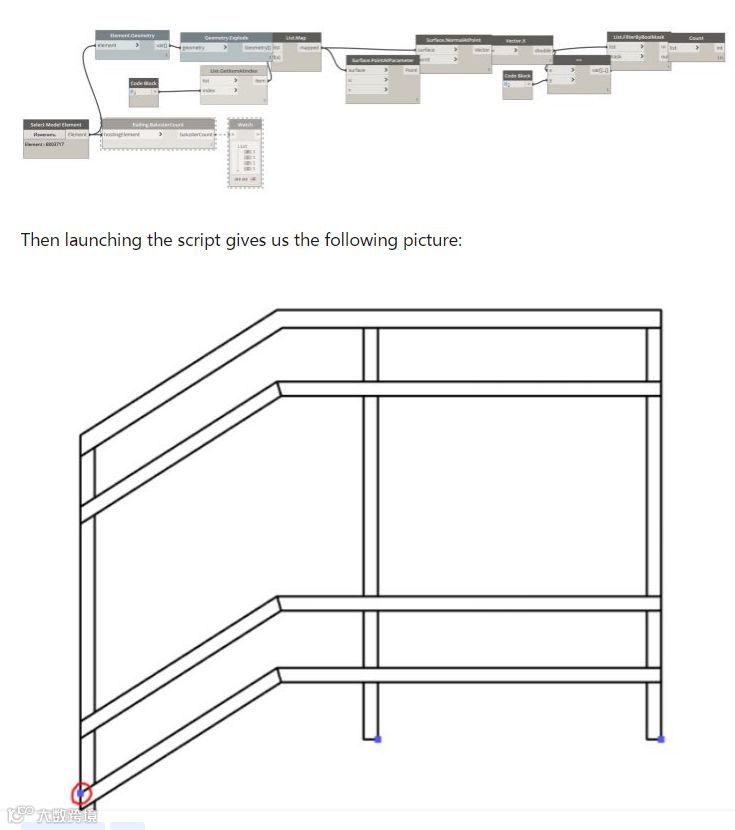

有大神提出了dynamo的解决方案，小编肤浅，说实在的没有看懂，不明觉厉！小编就是想突破系统族的“限制约束”，来创建这么一款族栏杆扶手族。

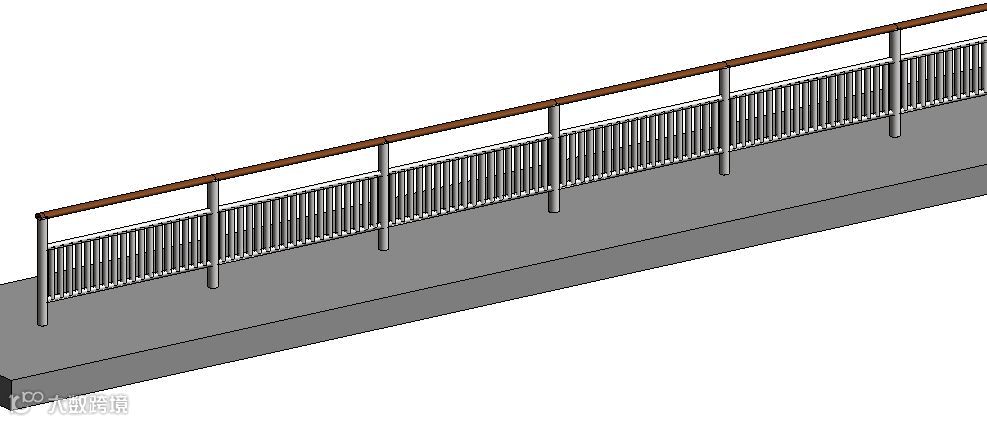

小编创建了基于线的公制公制常规护栏，可以在平面上通过划线创建直线型栏杆扶手，但不依附主体。如图下方所示，方便在平面上绘制栏杆扶手，且不受主体限制。

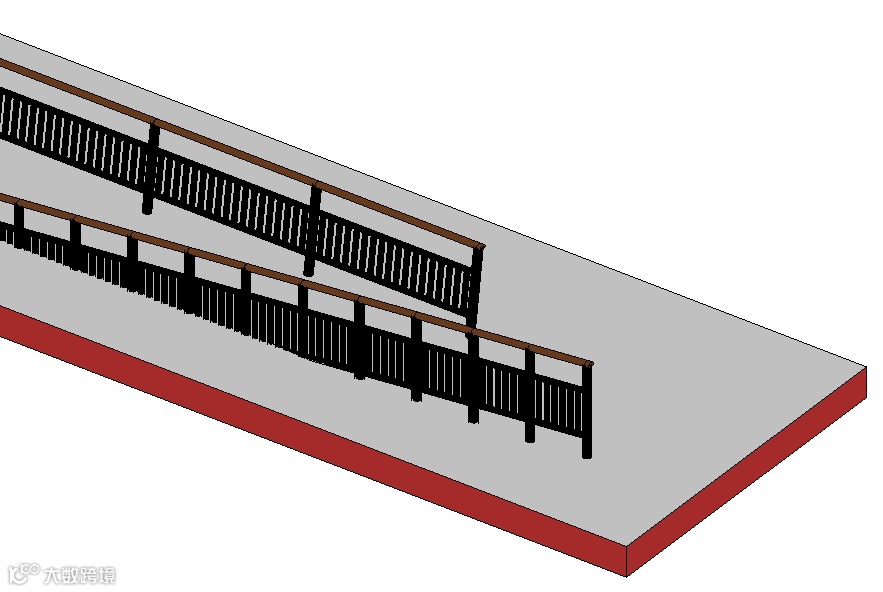

今天要分享的是第二种，基于面的栏杆扶手（直线型），但只能通过类型参数指定栏杆扶手的长度，并附着于主体面上，如上图所示。
日一族 I 一种可以统计材料用量的栏杆扶手族
族样板：基于面的公制常规
尽管采用基于面的公制常规，仍采用了基于线的公制常规的建模思路。
族类别：建筑—栏杆扶手

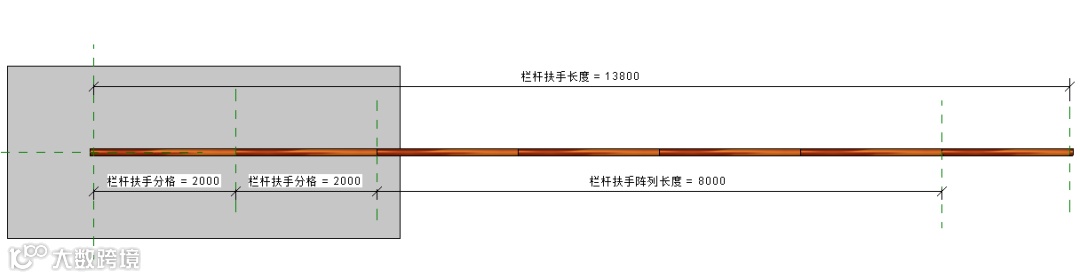

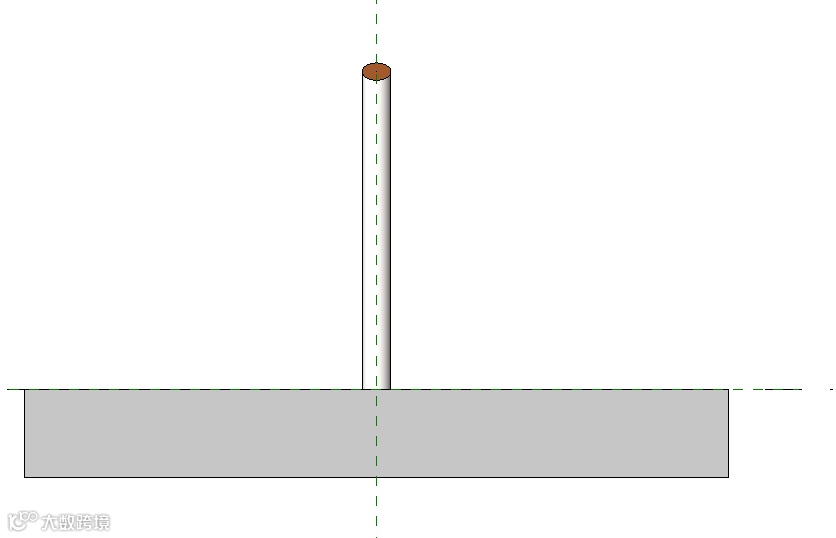

族：参照标高楼层平面视图

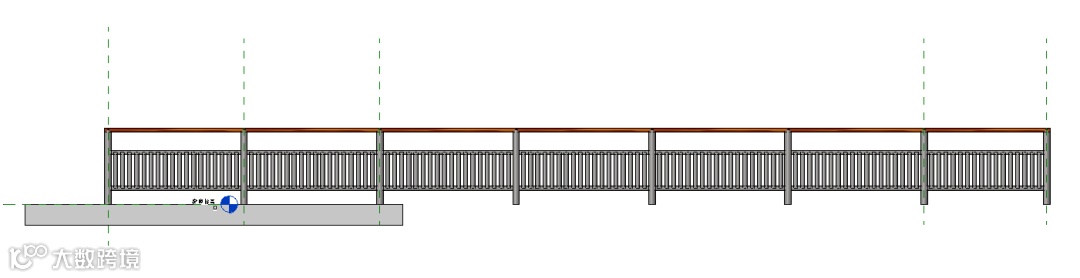

族：前立面视图
族：右立面视图
族：三维视图
本族嵌套的常规模型—单片栏杆扶手，并设置可见性参数，避免相邻构件重叠。
每日一族 I 族参数

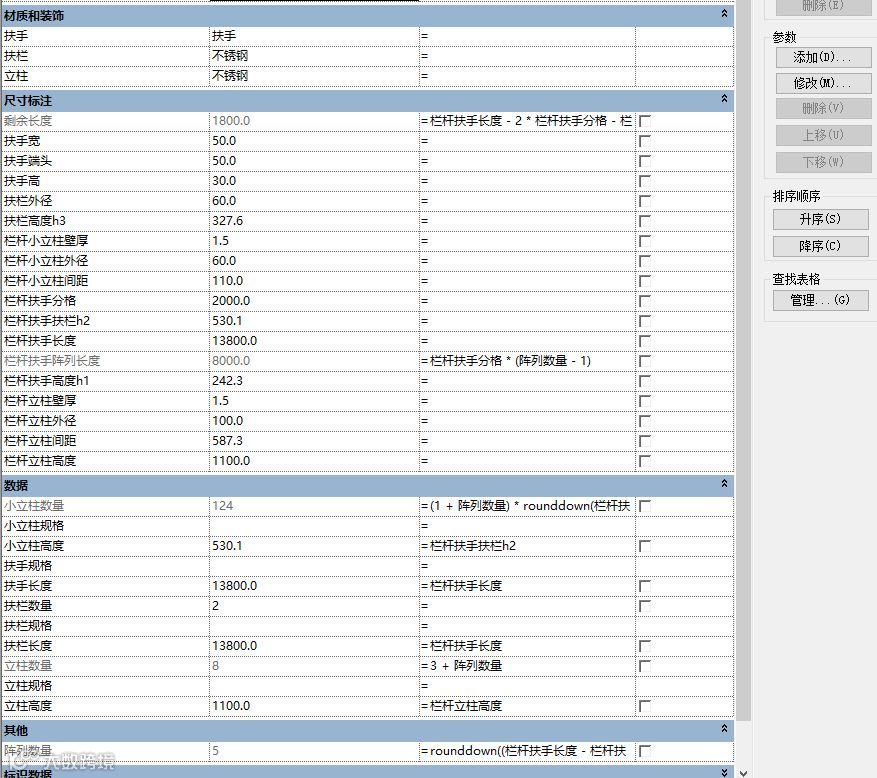

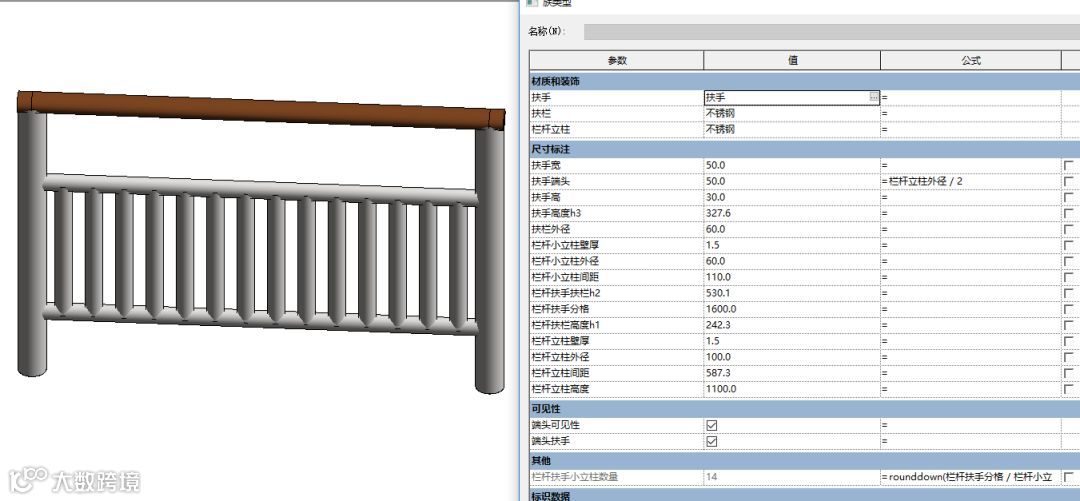

正如开始提到的，我们就是以为统计栏杆扶手的材料用量，所以在参数设置上，仅仅围绕这个应用目的进行设置。通过上面“数据”栏可以看到，栏杆所用到的扶手、扶栏、立柱、小立柱的规格、长度及数量均进行了数据关联和计量公式编辑。
每日一族 I 族测试

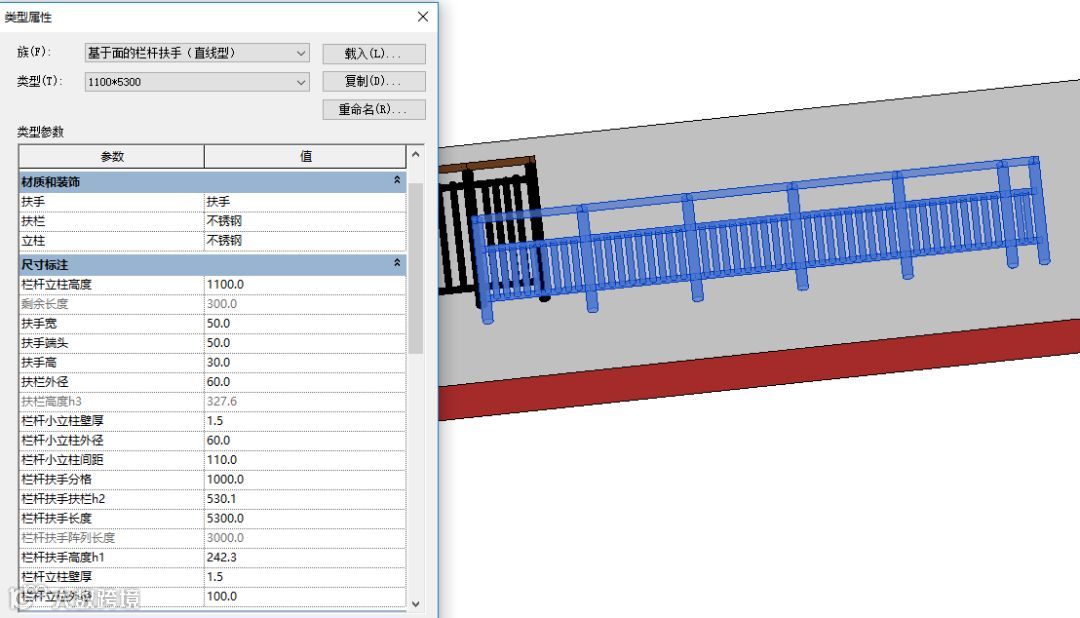

通过类型属性给类型参数赋值，可以生成不同类型的栏杆扶手。

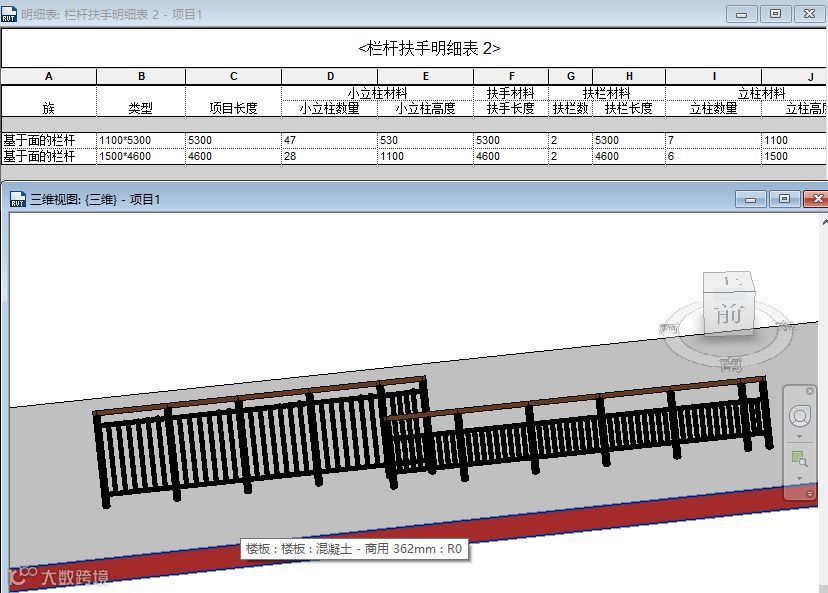

利用Revit明细表统计功能，统计出项目中所有栏杆扶手的类型，数量及各类型栏杆扶手的材料分析。
