单元式幕墙，是指由各种墙面板与支承框架在工厂制成完整的幕墙结构基本单位，直接安装在主体结构上的建筑幕墙。
单元式幕墙具有很多优点,现在仅仅罗列几项目：
1、单元式幕墙的单元件高度为楼层高度，宽度一般为1.2米至1.5米左右。故传力简捷，可直接挂在楼层预埋件上，安装方便。
2、单元件在工厂内加工制作， 可以把玻璃 、铝板或其它材料在加工厂内组装在一个单元件上，促进了建筑工业化程度。
3、因为单元件在加工厂内整件组装，易于在工厂内进行检查，有利于保证多元化整体质量，保证了幕墙的工程质量。
4、单元式幕墙从楼层下方向上方安装能够和土建配合同步施工，大大缩短了工程周期。
5、单元式幕墙所有工程均可在楼层内完成，在安装期间可以省出高大的脚手架和吊船。
今天，小编要给大家分享的就是一款单元式幕墙嵌板。不仅仅可以用于指导单元式幕墙嵌板的生产制作，再结合BIM+物联网可以很好的指导大型幕墙的施工及管理。可大大促进外装饰工业化建造水平。
每日一族 I 一种单元式幕墙嵌板
族样板：公制幕墙嵌板
族类别：建筑—幕墙嵌板

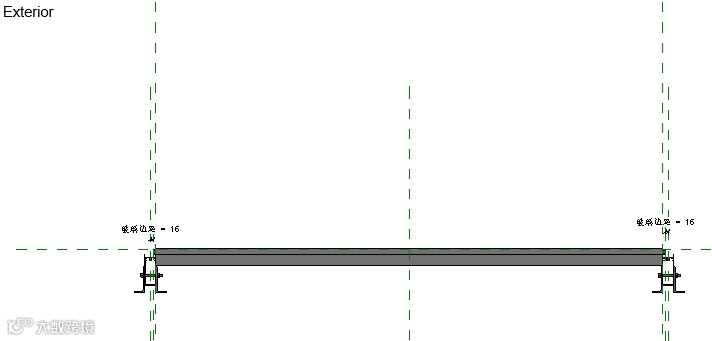

族：标高1楼层平面视图

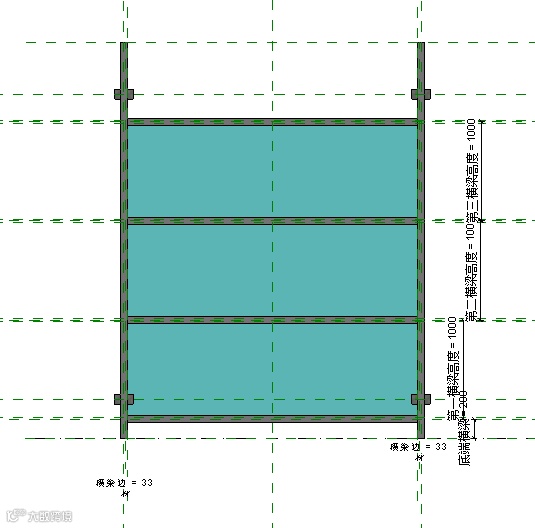

族：内部立面视图

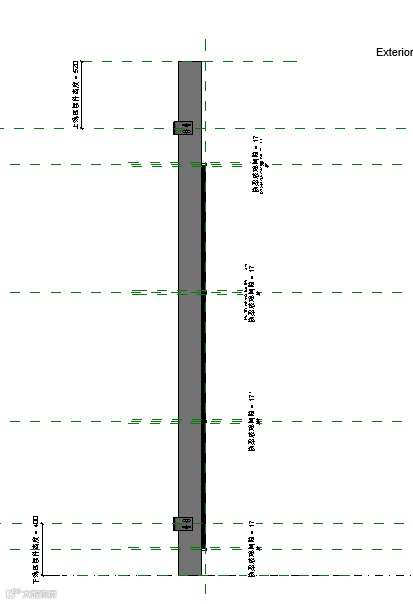

族：右立面视图

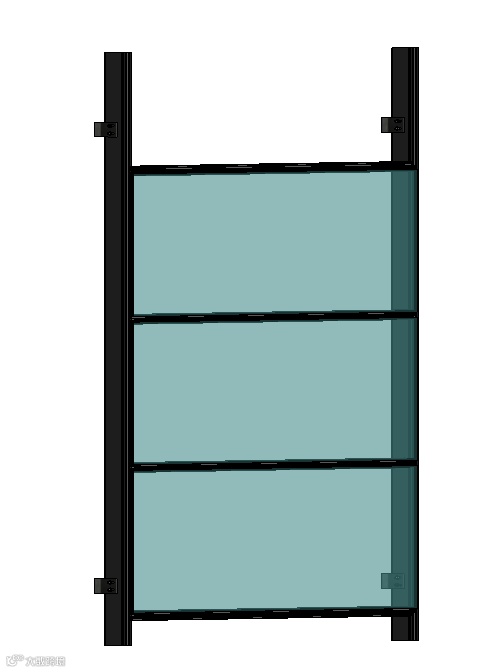

族：三维视图

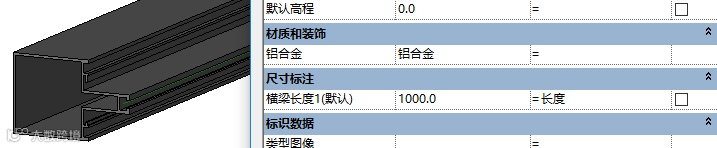

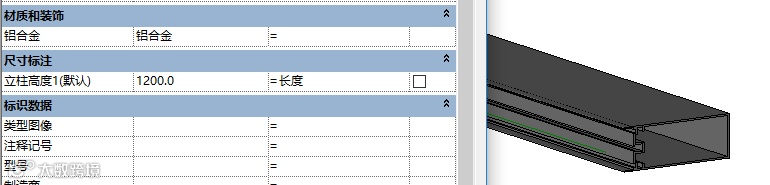

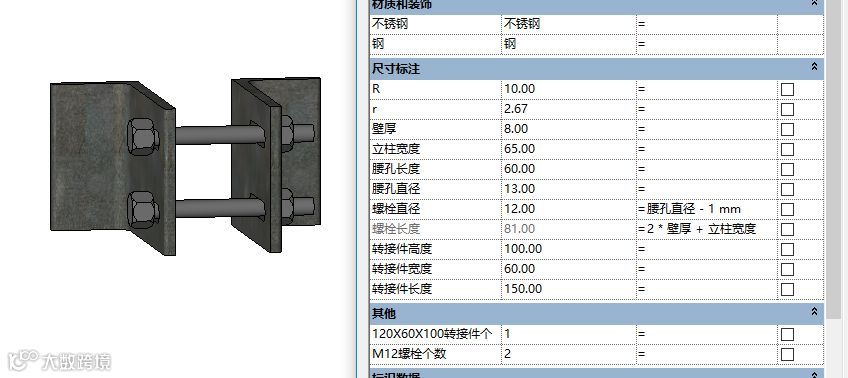

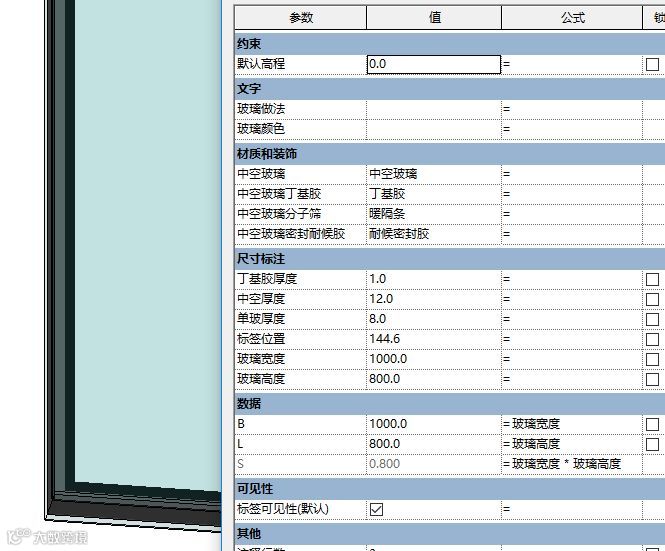

本族分别嵌套了立柱、横梁、转接件及中空玻璃常规模型族。
为后续材料统计的必要，这些族又设置共享。以便于采用常规模型进行统计。
其实大家已经看到了，中空玻璃、立柱、转接件等族已经多次在其他族中应用，这就是族的一个很重要的特性，可复用可迭代，只有这样的族才能有生命力，才会有价值。
每日一族 I 族参数

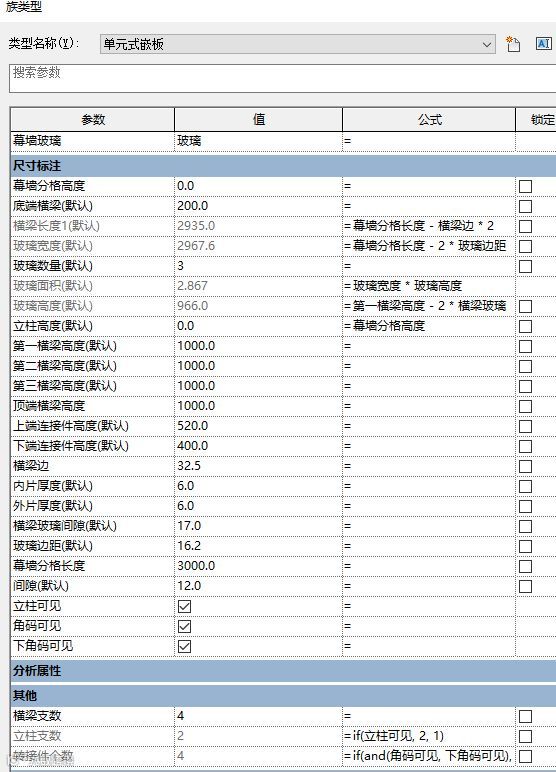

嵌套族的参数已经在上面介绍，下面小编仅仅展示一下本族的族参数设置。
大家可能注意到，小编多次在族编辑的时候设置了幕墙分格高度和幕墙分格长度的共享参数类型参数，究其原因就是，嵌板必须自适应幕墙网格分格，只有载入项目才可赋值，而设置报告参数有不能被引用。所以只能采用在族里设置空参数及关联公式，然后在项目中对幕墙嵌板类型参数赋值。
同时，由于各构件设置了参数，在明细表统计他们的时候，可见性的设置决定了他们的数量，可实现自动统计。但，如果仅仅统计嵌板，却又想把各构件同步统计，则相关数量必须和可见性进行关联。
每日一族 I 族测试

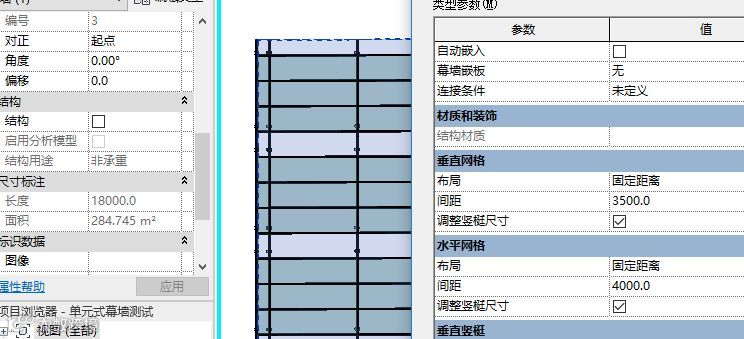

在项目中创建一个幕墙并分格，幕墙长度18000，面积284.745㎡。标准版块网格分格为3500*4000；非标准版块为500*4000。随便分的，不代表工程实际就是如此，目的就是为了验证非标准类型的嵌板的相关功能。

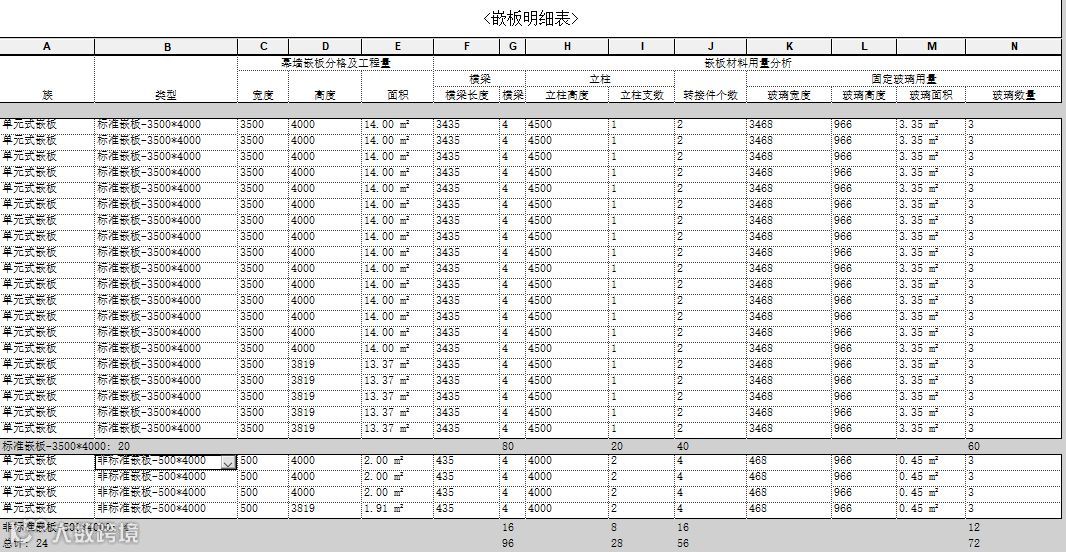

自动统计出来的幕墙嵌板数量，幕墙网格规格以及嵌板所用材料明细表。

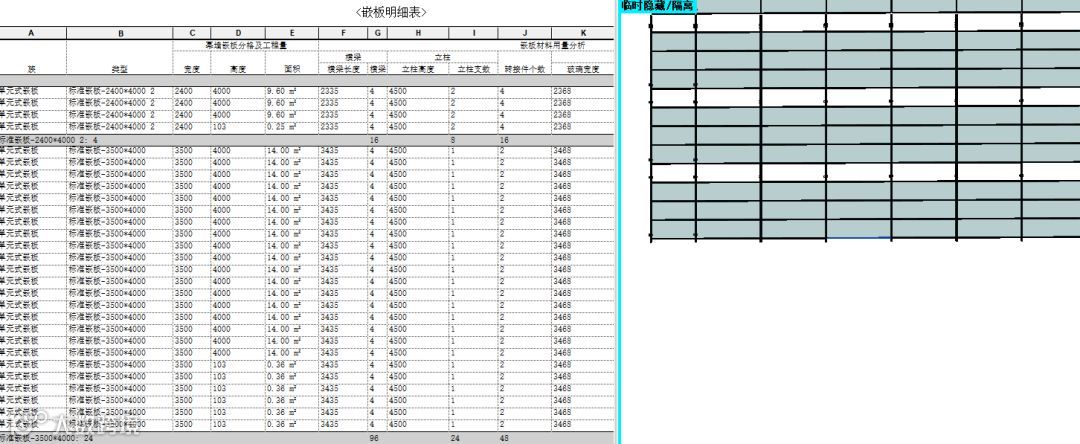

我们对幕墙进行规格及分格调整，明细表即时更新。
小编也仅仅是提供一些思路，具体更细致的工作还需要粉丝们自己动手去实际操作。
