每日一族 I 导读
服务的项目大量的使用了点驳幕墙。玻璃嵌板系统分色复杂。
为此，基于Revit创建了该幕墙的龙骨及驳接件组合族文件，配合幕墙系统族金进行项目幕墙创建。并在此基础上，对系统族共享参数进行添加关联，以达到材料统计的目的
每日一族 I 一种玻璃免开孔的驳接件
族样板：公制常规
族类别：建筑—常规模型

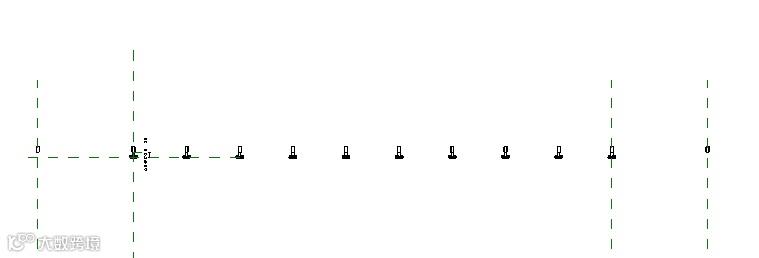

族：参照标高楼层平面视图
族：前立面视图
将竖向分格数量调整为4

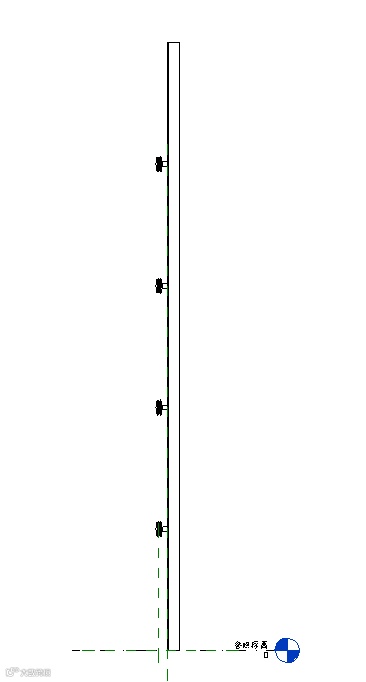

族：右立面视图

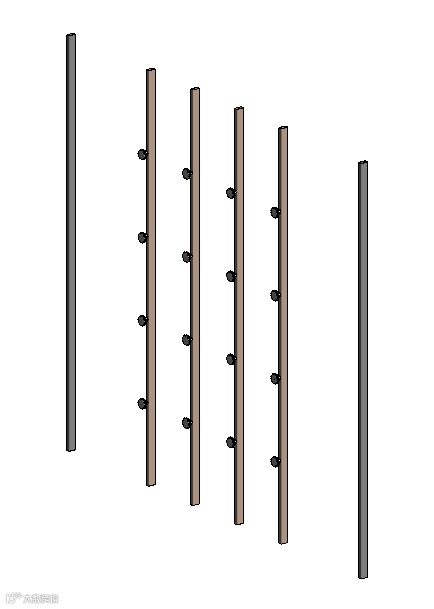

族：三维视图
本族采用多重嵌套方式。
1、创建基于面的公制常规模型，将驳接爪族；
2、创建公制常规模型，将竖向主龙骨进行创建，通过拾取面嵌套并定位驳接抓族；然后对驳接爪进行竖向阵列，并设置关联参数。形成带有驳接爪阵列的单支龙骨。
4、创建公制常规模型，将单只龙骨再进行阵列，并嵌套两侧竖向龙骨（不带驳接爪）族，并设置关联参数。
每日一族 I 族参数

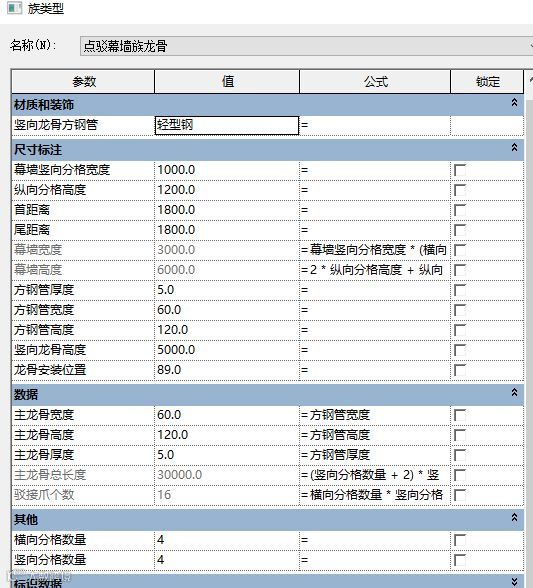

族：参数列表

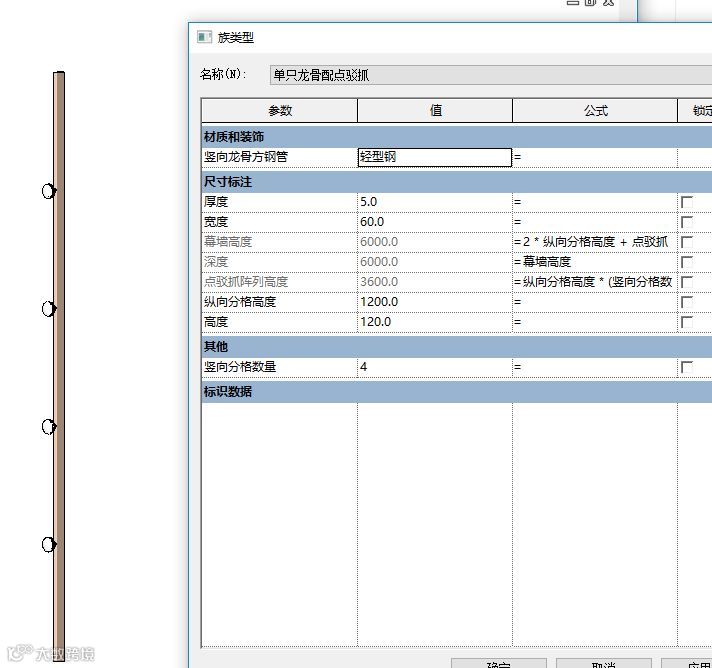

嵌套族：参数列表
每日一族 I 族测试
在项目组装时结合系统族幕墙使用，相关竖向分格及横向分格参数相同就可匹配改族的幕墙嵌板系统。
相关视频如下：
