每日一族 I 导读

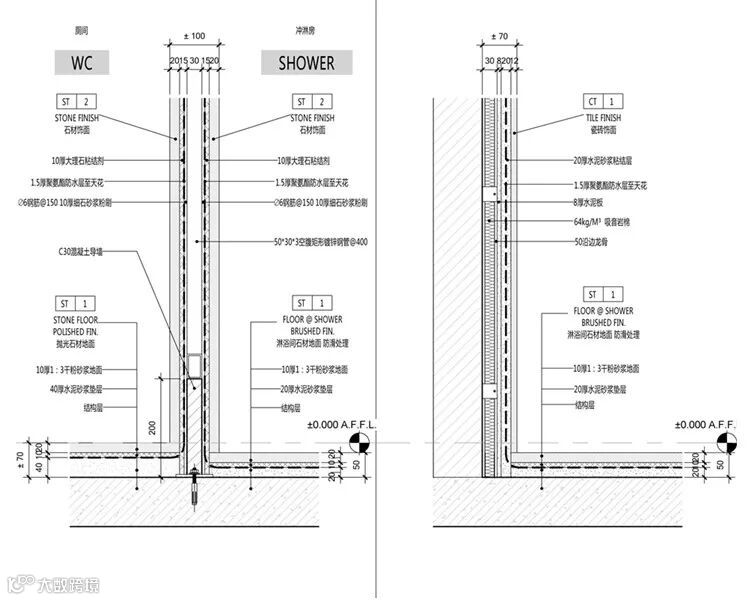

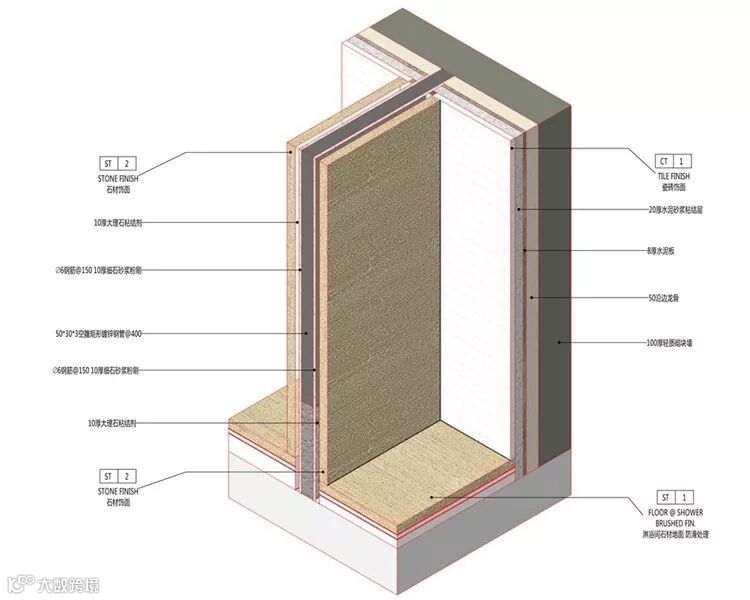

详图搭建建筑设计和实际建筑之间的桥梁，并将有关如何实现设计的信息传递给承包人及施工人员。
Revit 是一款建筑信息建模程序。 可以将项目构造为现实世界中物理对象的数字表示形式。但是，不是每一个构件都需要进行三维建模。建筑师和工程师可创建标准详图，以说明如何构造较大项目中的材质。 详图是对项目的重要补充，因为它们显示了材质应该如何相互连接。
通常，详图项目被应用于楼层平面、立面、剖面、详图视图或者绘图视图等视图环境下；不可以在图纸界面中插入；和详图项目有关的族样板主要有两类：普通详图项目和基于线的详图项目。
在“翻模”阶段谈及Revit出图大多都是直接链接套用现有CAD图纸，使得BIM三维模型辅助二维图纸表达。
但若直接采用三维设计，也就是所谓的BIM正向设计时，必要用到大量的详图，用以后期二维出图。
小编非设计专业，尝试着制作了一个详图族，也从中领悟到BIM在设计阶段逐步被设计院所抛弃的缘由。原来《设计装BIM消亡录》就是这么产生的。

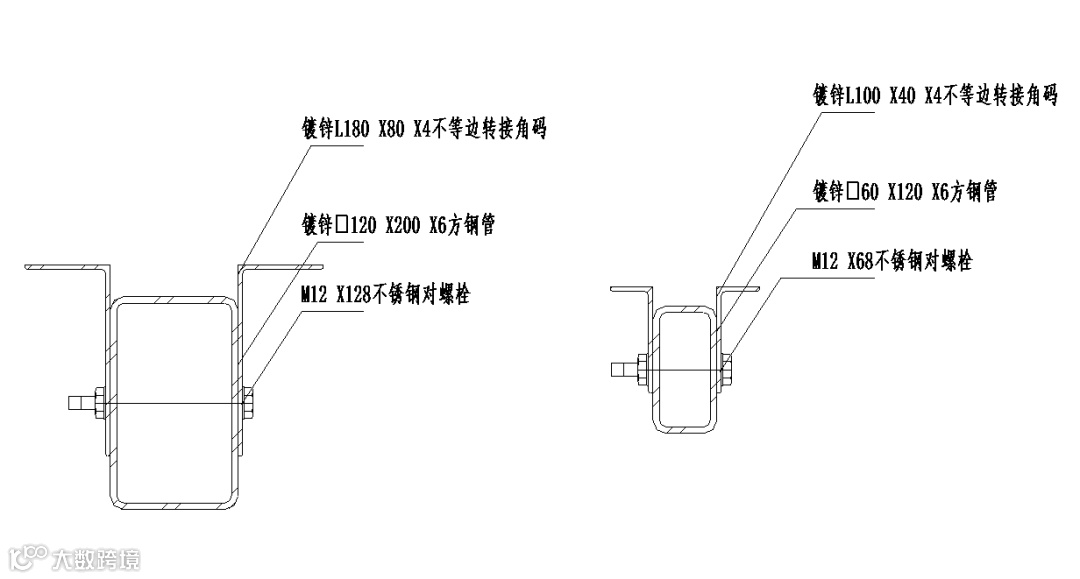

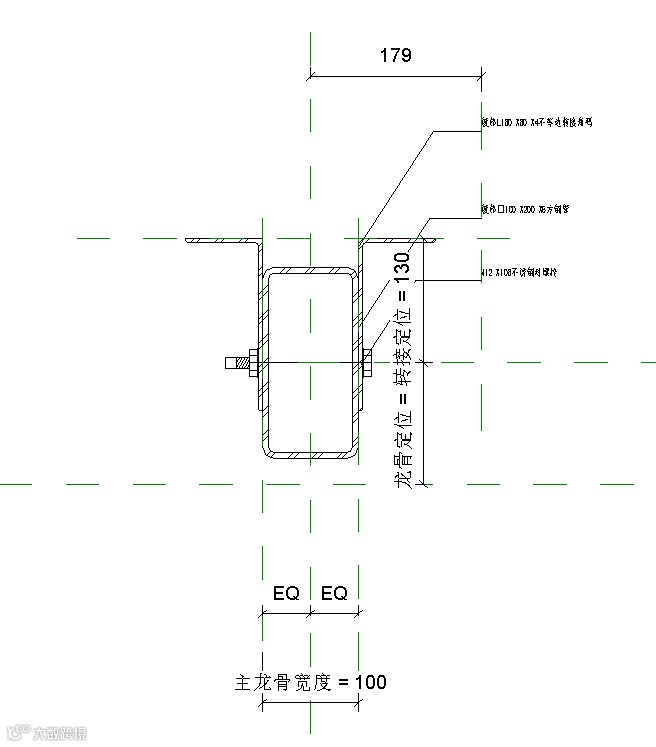

每日一族 I 一种幕墙龙骨通用节点详图
族样板：公制详图项目
族类别：建筑—详图项目
族：楼层平面视图
本族为二维族，因此无其他立面及三维视图。该族也是由其他详图族嵌套组装而成，包括：

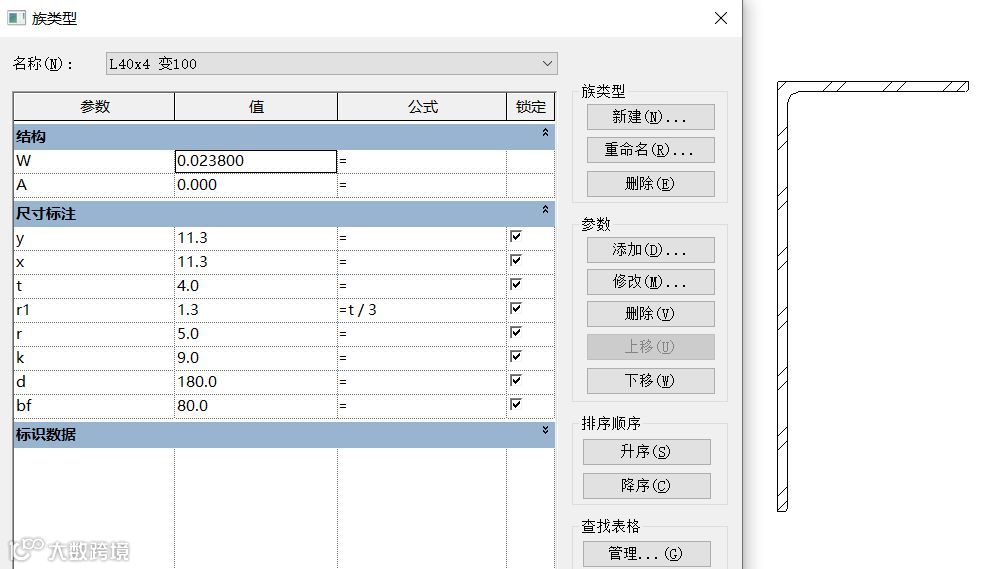

1、不等边角钢（转接角码，采用槽钢类型另行选择匹配详图项目）

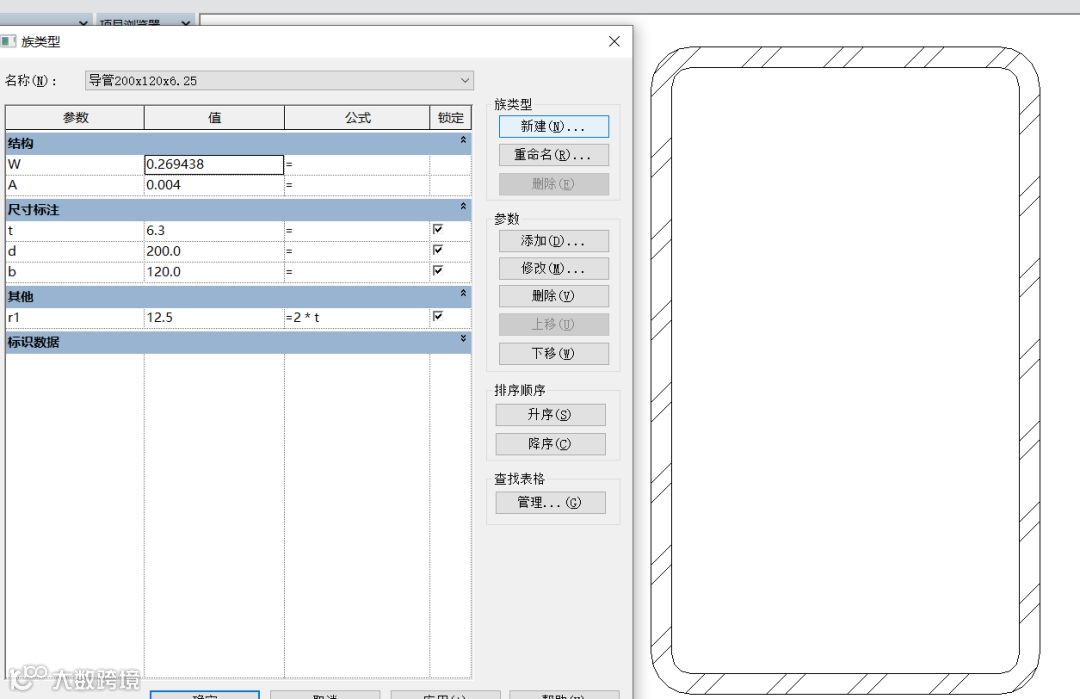

2、矩形方钢管（主龙骨，采用其他型钢类型另行选择匹配详图项目）

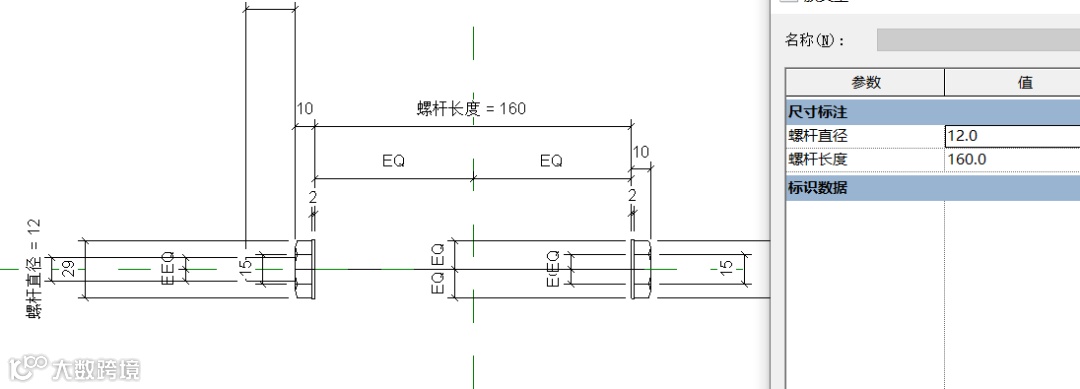

3、自建不锈钢螺栓组，对螺栓的直径和螺杆长度进行了参数设定，以适应未来项目实际需求。
Revit中提供的项目项目确实不够丰富，且表达方式未必符合国内出图标准与规范，需要使用者自行创建。

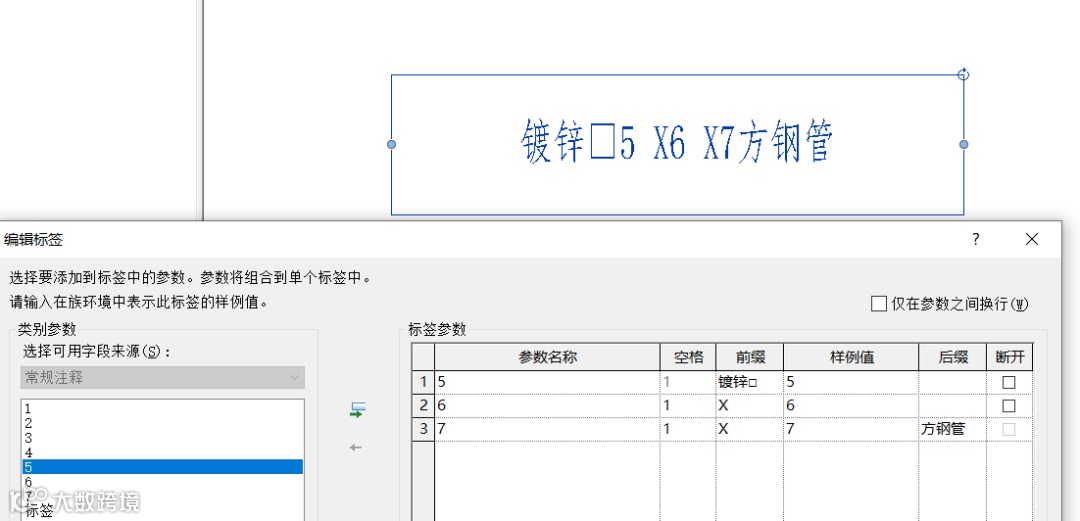

4、注释标签，为充分将构造表达清楚，必须进行必要的注释表达。
每日一族 I 族参数

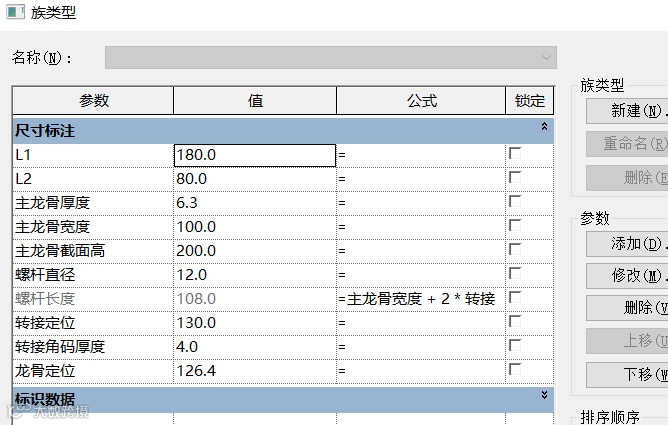

族：参数列表
对图纸中所要表达的设计信息均进行了参数设置，并将嵌套详图项目参数与之关联。
每日一族 I 族测试
不同的龙骨安装节点配置， 不同的详图表达，可参数化。该族又可嵌套到实际常规模型中使用，需要注意的是注释标签均需要在本族设置。
