风管的连接件复杂多样， 之前给大家分享了一种基于矩形风管Y型三通-弧形-法兰连接件也完全适应不了所有场合，当三边接口修改尺寸，尤其分支管尺寸较小且角度（90°）不发生改变时，会发现支管的接口过长，今天小编对此构件族进行了编辑，再者因为bim模型的都是实物量，统计风管系统时等同于扣减了管件，今天小编对构建族添加了相应计算公式，提高了工程量的准确性。现将该族分享给各位。
族样板：公制风管过渡件
族类别：机械-风管管件

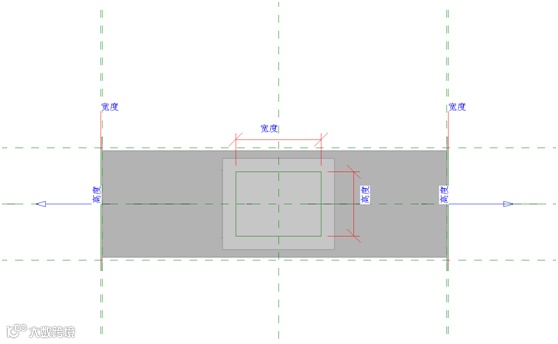

族：参照标高楼层平面视图

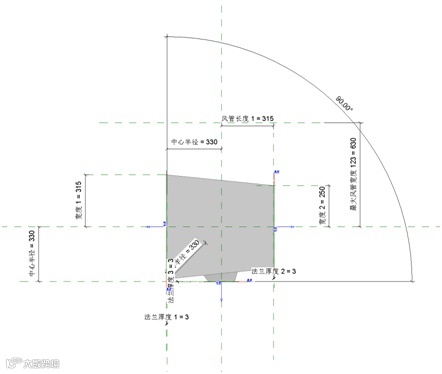

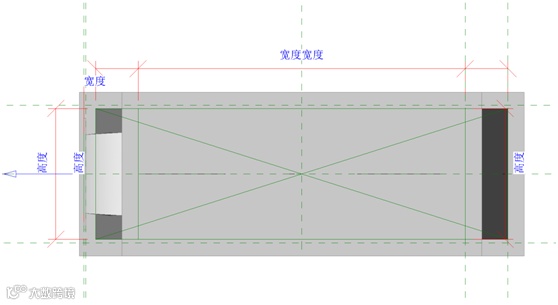

族：前立面视图
族：前立面视图

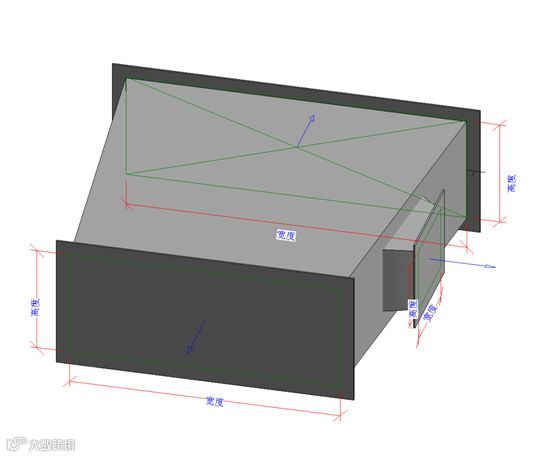

族：三维视图
每日一族 I 族参数

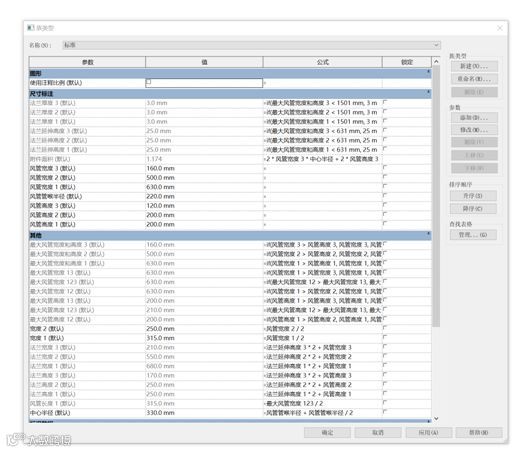

族：参数列表

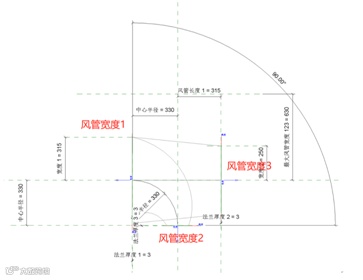

本族参数中关键控制参数为风管宽度1、风管宽度2、风管宽度3，其参数均通过数学公式或布尔运算驱动参照线或参照面控制形体参变，其中风管宽度2为分支管，主要有曲率半径来控制，往往改变风管尺寸分支管的接口的尺寸就会过长，此族经过计算，锁定了接口长度，不跟随风管尺寸或曲率半径的变化而改变。
每日一族 I 族测试

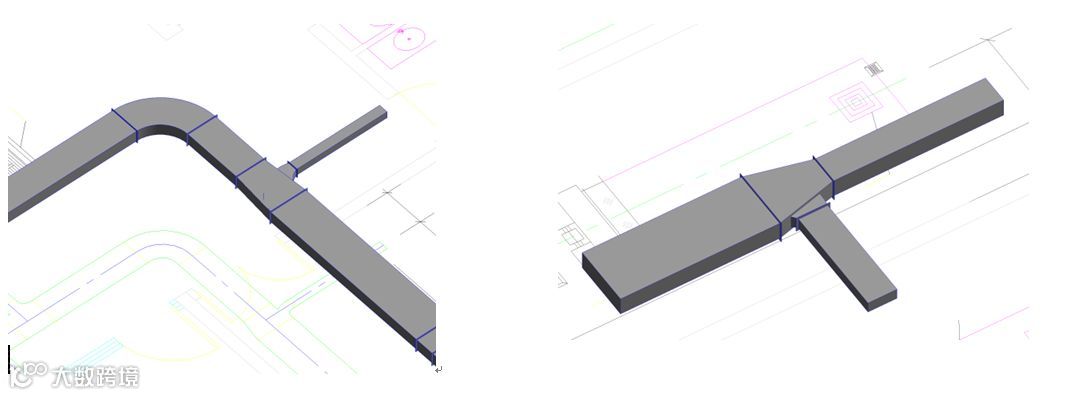

载入项目绘制了两种规格不同方向的风管系统。

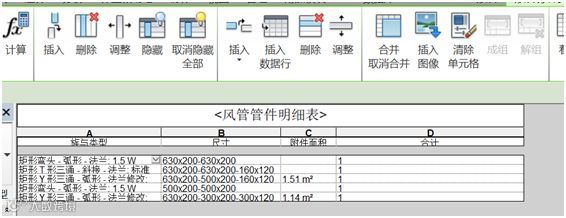

通过明细表机械-风管管件统计出来本项目采用风管管件的个数及构件面积。
注意：采用异性管件，加工时一定做好分节处理，避免实际安装中风管与原定位不符，影响其他管线安装。
