在BIM建模后，为充分表达模型信息，常常需要在二维视图或锁定的三维视图中进行类型标注。同时，同类型的构件，需要详细表达标注内容，丰富标注信息。如何设计多类型可供选择的标注族

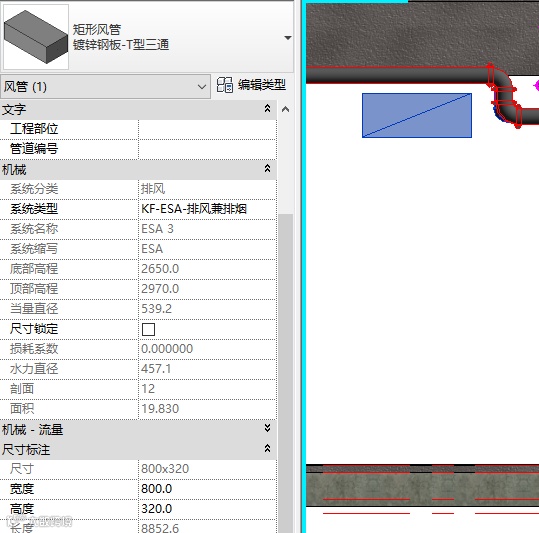

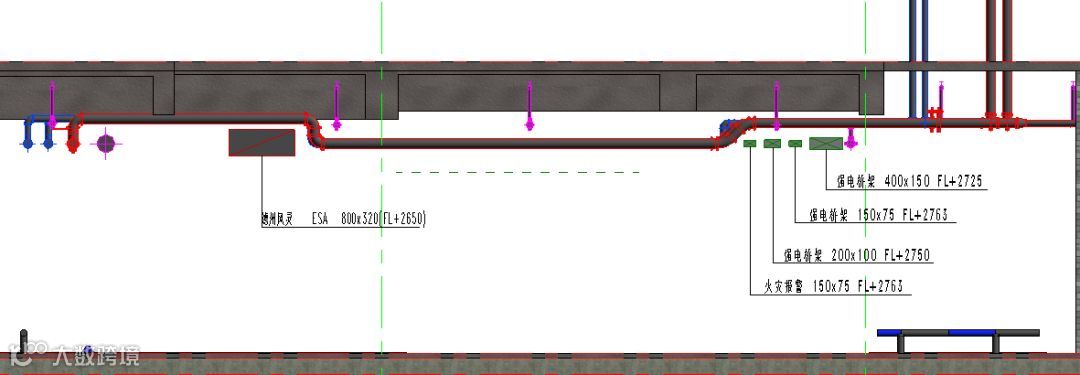

我们知道矩形风管为系统族，其族参数多数均为Revit系统预设。如下图所示。 如何设计多类型可供选择的标注族（如下图），对风管进行标记，今天做一下分享。
每日一族 I 一种多类型的标记族
族样板：公制常规标记
族类别：机械-风管标记

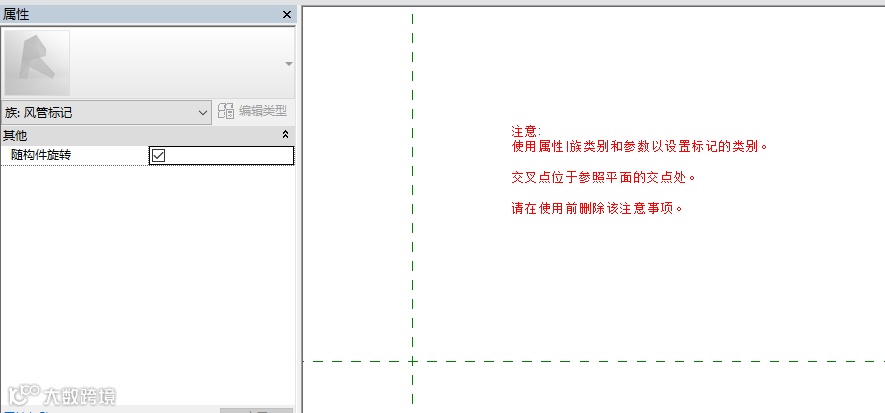

Step1 “新建”族（创建一组在项目中使用的自定义构件），进入族样板文件，打开“注释”文件夹，选择“公制常规标记.rft”。进入族编辑视图。族属性中勾选“”随构件旋转”。族编辑工作界面，注意事项可删除。

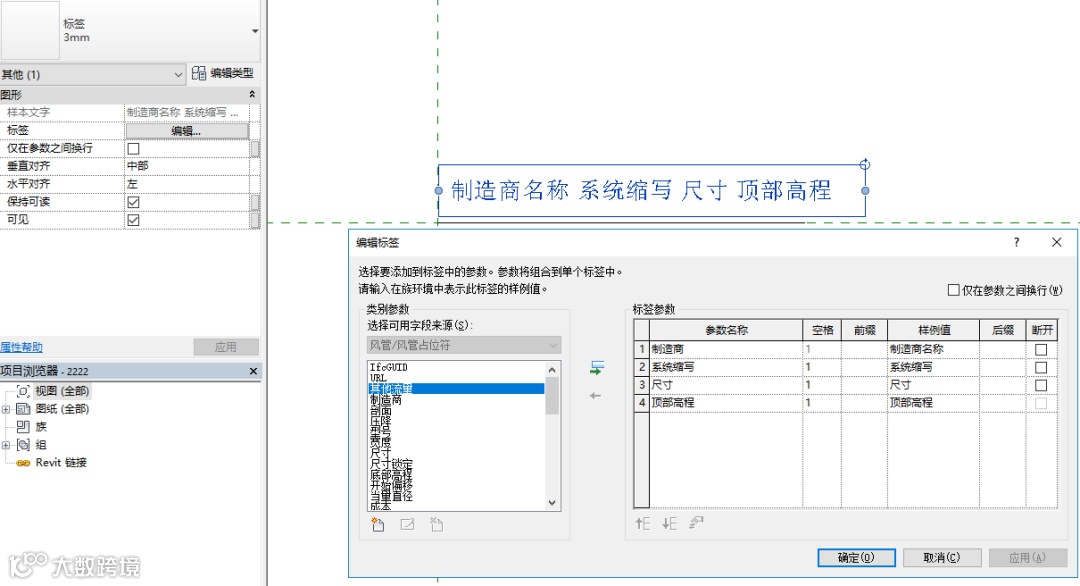

Step3 创建“标签”并编辑标签。不同的标记族类别，将系统构件族相关参数，均罗列在“类别参数”中，调取后进行编辑“标签参数”。如下图，我们创建了包含“制造商名称”、“系统缩写”、“尺寸”和“顶部高程”的标记族。

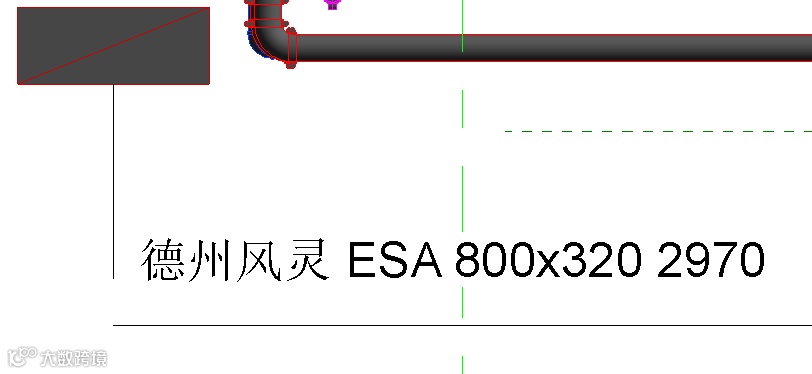

载入项目，并进行风管的类别标记，发现并不是设想的样式，如下图。需要对该标记样式进行编辑。

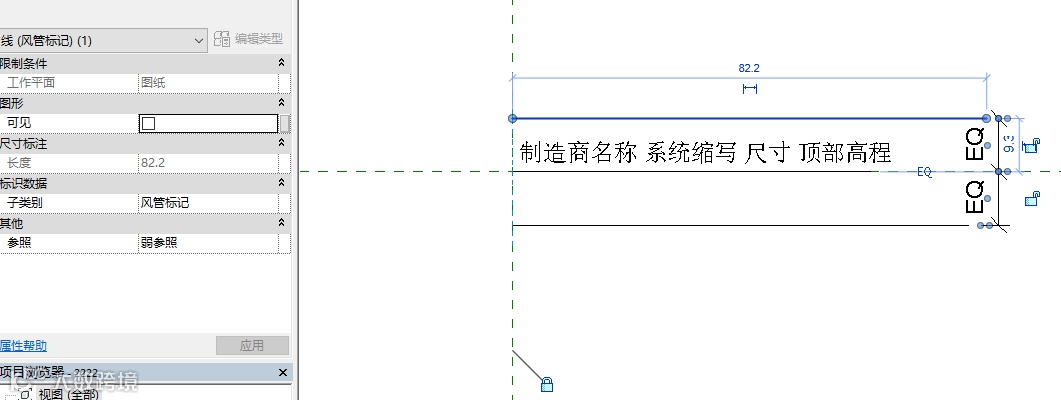

Step4 做两条标记线，同水平参照平面均分，图形不可见。标签水平对齐选择左对齐，锁定直线左端点于参照平面。

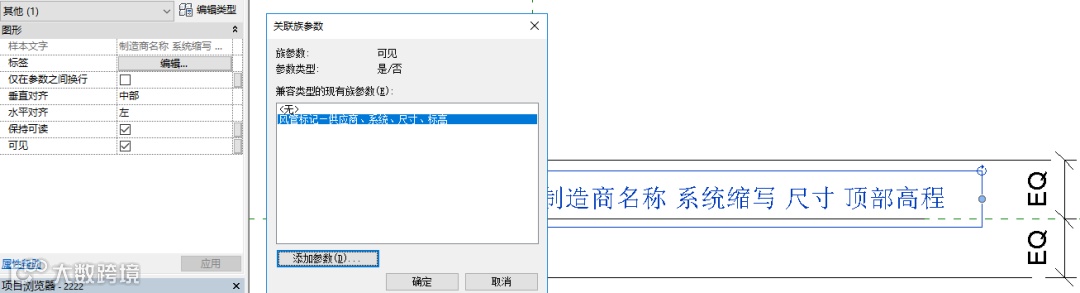

标签可见性关联族参数，参数类型为“是/否”。族参数新建，根据实际需要自定义参数名。

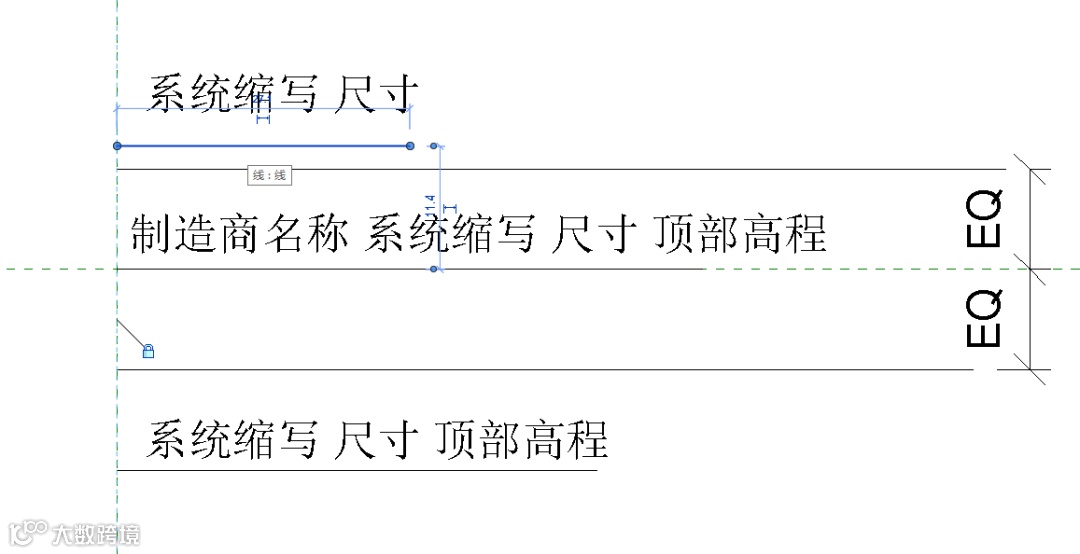

我们依次在此位置创建三个不同的标记没有，并依次关联可见性参数。如下图所示，下划线长度不同，关联同样的可见性参数。

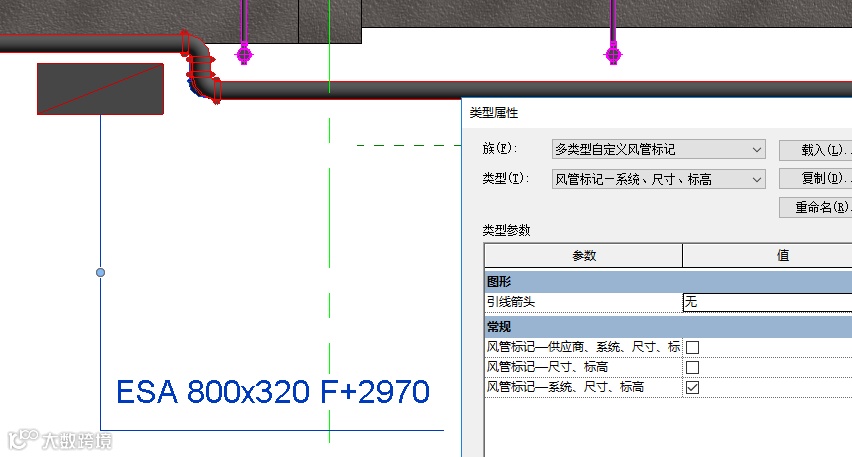

载入项目，为风管进行类型标记，如此便可以根据表达需要选择不同的标记类型。
