每日一族 I 导读
某污水处理厂项目，在投标时不仅需要对项目设计方案进行三维展示，还需要对构筑物单体进行说明。

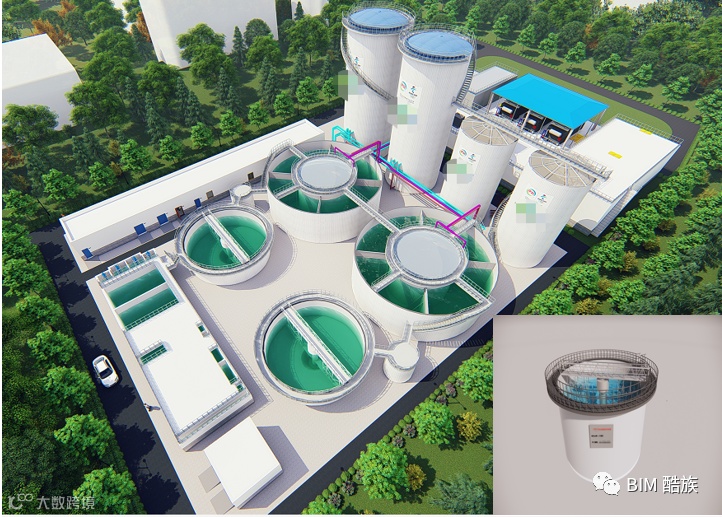

图1：某污水处理厂项目
为更好的表达清楚单体构筑物的信息，本项目采用在模型中添加“铭牌”的方式，将信息直观展示出来。就该铭牌而言，首先我们想到的是：选择基于面的族+模型文字，并将模型文字信息关联相关参数的方式予以创建。而实际上，由于构筑物罐体的面为曲面，而基于面的族并不支持曲面，导致构件“铭牌”并不完美。如下图所示。

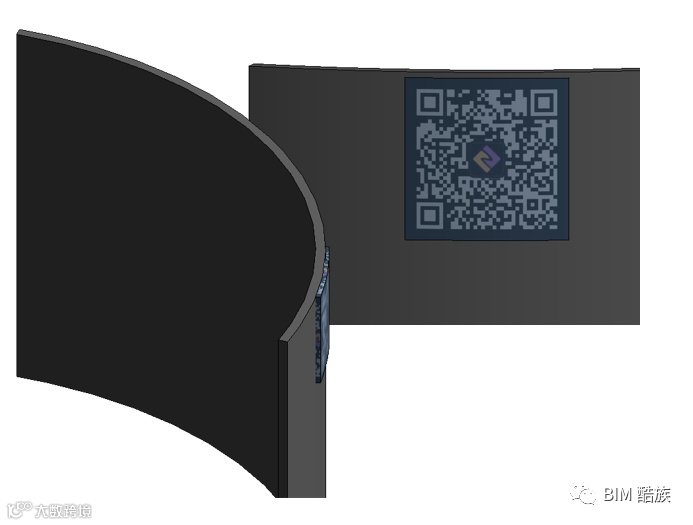

图2：基于面的族在曲面上
如何解决这个问题？下文给出答案。
每日一族 I 一种基于曲面的常规模型
基于面的公制常规模型族的特点就是基于主体“面”，其随着“面”位置变化而变化。面可以是墙面、柱面、天花板、屋顶以及工作平面等。
打开族样板文件，我们会发现，样板中给的面就是一个平面，且并不支持编辑。
图3：基于面的公制常规族样板右立面视图
Step1 在楼层平面创建一个拉伸形体，并设置长、宽、高尺寸标注参数。

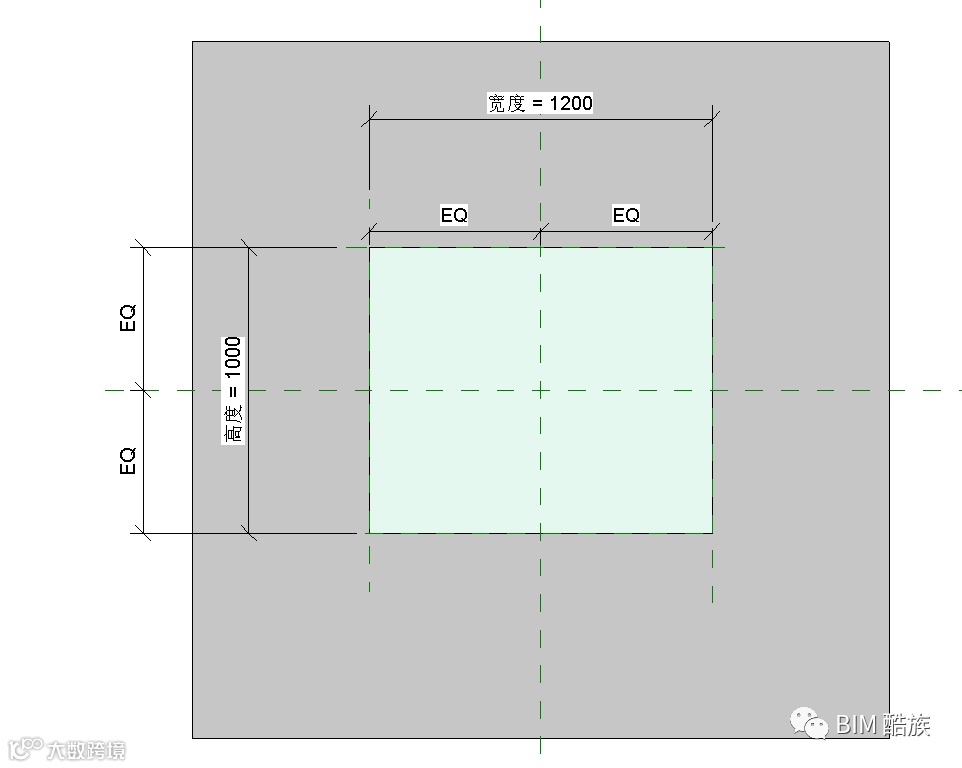

图4：拉伸形体参照标高楼层平面视图

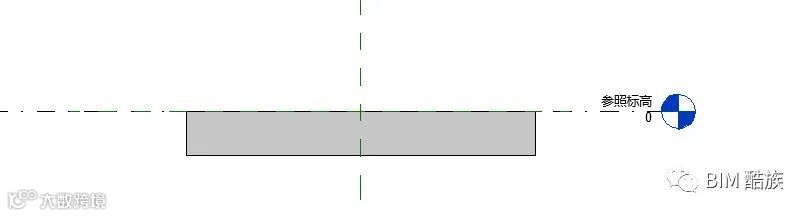

图5：拉伸形体右立面视图
在这里，我们将拉伸轻体“嵌入”基准面h高，如图5所示。这是保证该族载入项目，特别是曲面时，拉伸形体不会“离开”主体。
Step2 创建一个空心拉伸，剪切刚创建的拉伸形体，让形体出现“曲面”。

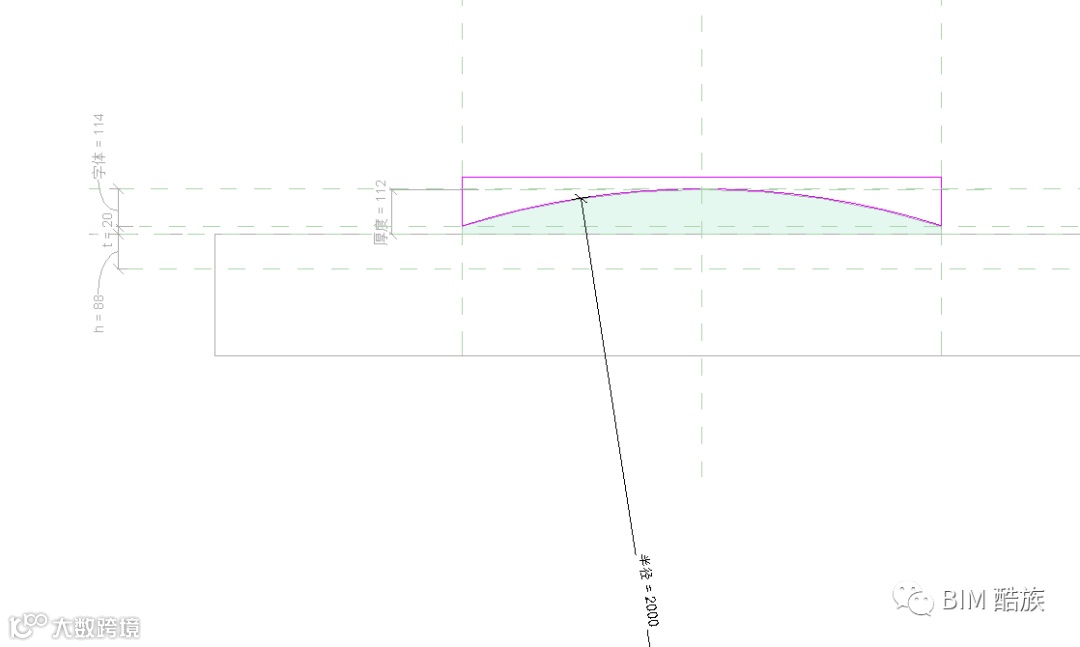

图6：在立面视图创建空心拉伸
选择既定的立面视图，创建空心拉伸，轮廓两侧与参照平面对齐锁定，并给曲面半径实例参数。读者可参照图6，理解下图（图7：相关尺寸标注参数）设置的意义。

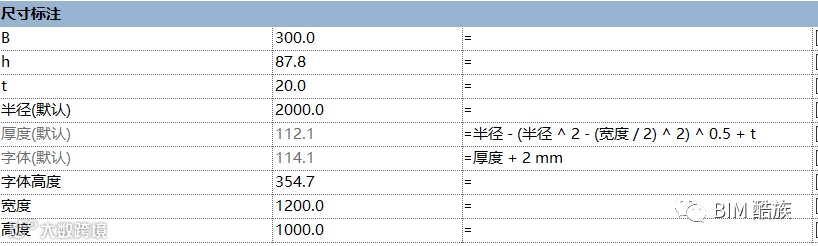

图7：相关尺寸标注参数
是的，原计划采用模型文字来体现“铭牌”族的信息，但模型文字亦仅支持平面，且不能被空心剪切，。所以，本族摈弃嵌入模型文字的方式，而是采用的材质贴图来体现标牌展示信息，原因如下
1、模型文字亦仅支持平面；
2、模型文字不能被空心剪切；也有建议通过模型文字描出轮廓草图，创建拉伸，然后用空心剪切。小编并不建议如此操作。因为，描文字边缘麻烦，且不规矩，如下图所示。

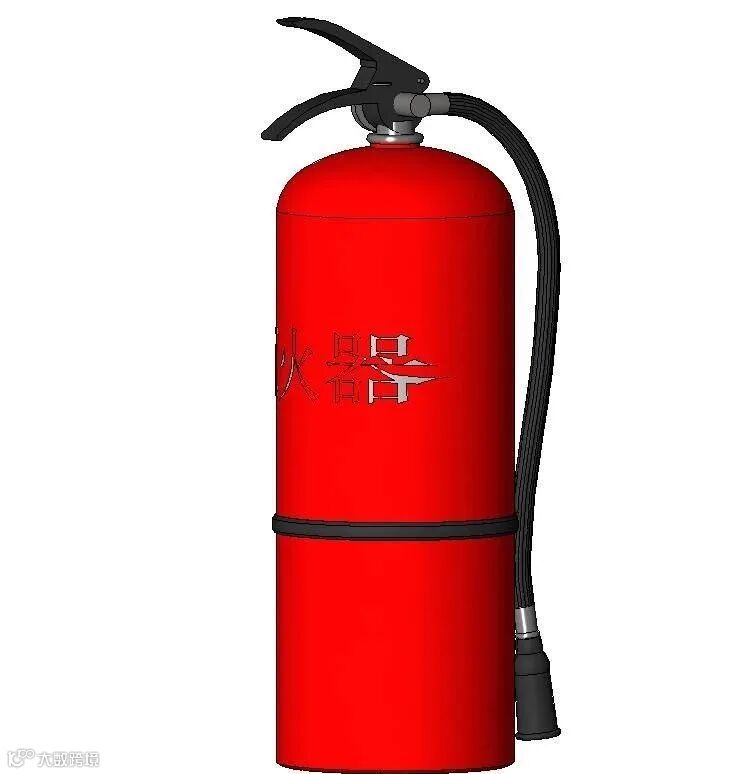

图8：采用描文字创建拉伸再剪切文字效果。
3、模型文字的大小参数变化不方便。
因此，本族采用材质贴图的方法。以载入本公众号二维码示意。
Step3 采用材质贴图，创建铭牌材质
新建材质，在外观，常规中载入图像。

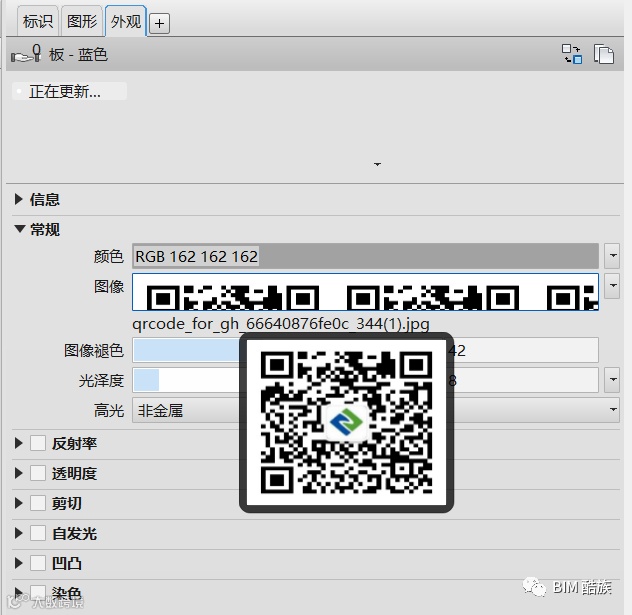

图9：编辑材质外观
点击图像，采用纹理编辑器对图像进行编辑，保证图像可以完整的展示在“标牌”表面。为此需要将图像比例调整为“标牌”规格。
图10：编辑图像纹理
在这里，小编无法解决的问题是，图像的比例无法与标牌规格关联，同时图像的位置需要进行多次调试，才能保证图像完美的展示。小经验：平铺情况下，位置的偏移取比例的一半，一般情况下可以达到下图所示效果。

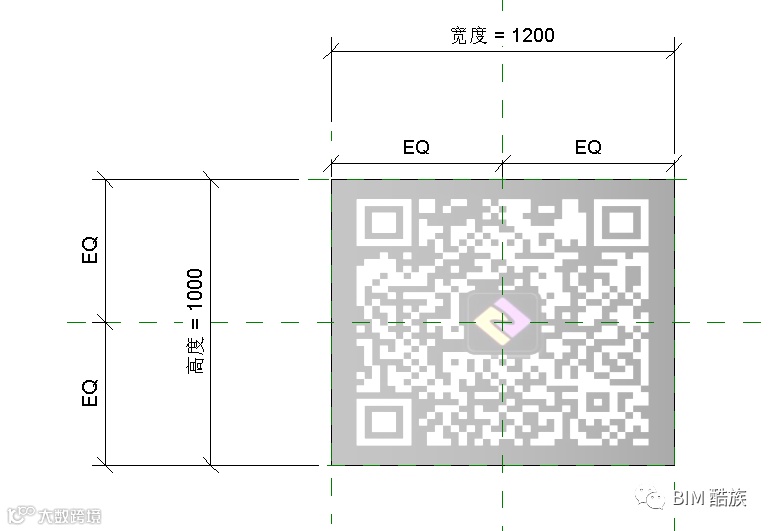

图11：图像铺满“标牌”表面效果
Step4 载入项目，采用项目全局参数将项目中的主体半径参数与族中半径参数关联。以使得构件与主体（面）完美匹配。

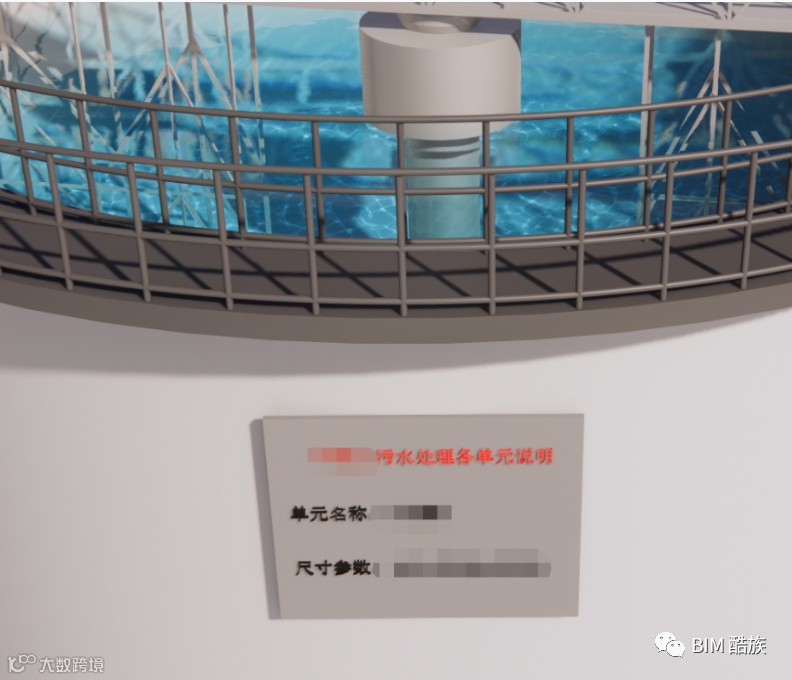

图12：载入项目展示效果
